در طراحی و انتخاب Thermowell فقط جنس، قطر و نوع اتصال اهمیت ندارد؛ بلکه رفتار آن در برابر جریان سیال نیز باید بررسی شود. یکی از مهم‌ترین پارامترها در این زمینه Wake Frequency یا فرکانس گردابه‌ای است. زمانی که سیال با سرعت از اطراف ترموول عبور می‌کند، در پشت آن گردابه‌هایی متناوب ایجاد می‌شود. این گردابه‌ها می‌توانند باعث ارتعاش ترموول شوند و در صورت نزدیک شدن فرکانس تحریک به فرکانس طبیعی ترموول، دامنه ارتعاش افزایش پیدا کند.
خواندن این مقاله را از دست ندهید: ترموول چیست؟انواع ترموول ابزاردقیق
Wake Frequency در Thermowell چیست؟

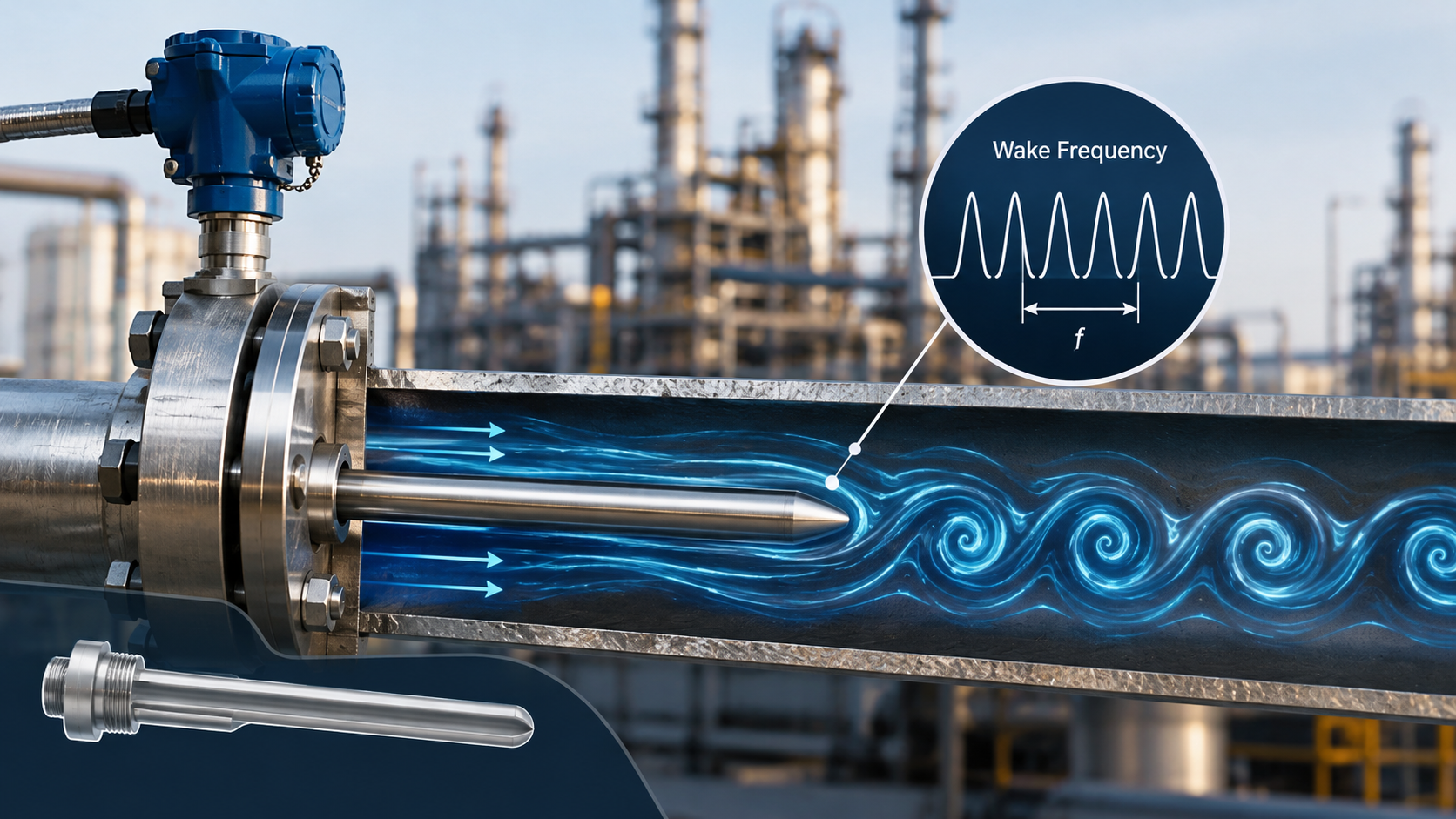

Wake Frequency به فرکانس تشکیل گردابه در پایین‌دست ترموول گفته می‌شود. این فرکانس به عواملی مانند سرعت جریان، قطر ترموول و خواص سیال وابسته است. اگر Wake Frequency به فرکانس طبیعی Thermowell نزدیک شود، احتمال وقوع پدیده رزونانس افزایش می‌یابد. در این شرایط، تنش‌های مکانیکی واردشده به ترموول می‌تواند در طول زمان باعث خستگی، ترک و حتی شکست آن شود.
چرا بررسی Wake Frequency اهمیت دارد؟
در خطوط فرایندی با سرعت بالای سیال، به‌خصوص در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها، ارتعاش ترموول یک مسئله جدی است. طراحی نامناسب ممکن است باعث شکست مکانیکی Thermowell، آسیب به تجهیزات و ایجاد اختلال در اندازه‌گیری دما شود. به همین دلیل، بررسی فرکانس گردابه‌ای باید بخشی از فرایند انتخاب و طراحی ترموول باشد.
کلیک کنید: چرا ترموول ترک می‌خورد؟ بررسی علت‌ها، نشانه‌ها و راه‌حل‌ها
چگونه خطر Wake Frequency کاهش می‌یابد؟
برای کاهش ریسک ارتعاش می‌توان پارامترهایی مانند طول آزاد، قطر، ضخامت و شکل ترموول را بهینه کرد. همچنین کاهش طول بیرون‌مانده ترموول یا استفاده از طراحی مناسب برای شرایط جریان می‌تواند مقاومت مکانیکی را افزایش دهد. در پروژه‌های صنعتی، محاسبات مهندسی و بررسی استانداردهای مرتبط، پیش از نصب ترموول Thermowell اهمیت زیادی دارد.
مطالعه کنید: انتخاب متریال ترموول بر اساس فشار و خورندگی سیال
رابطه Wake Frequency با شکست Thermowell
اگر فرکانس گردابه‌ای برای مدت طولانی باعث تحریک شدید ترموول شود، تنش‌های تکرارشونده می‌توانند به خستگی مکانیکی منجر شوند. این موضوع در شرایطی که سرعت جریان بالا باشد یا ترموول طول آزاد زیادی داشته باشد، اهمیت بیشتری پیدا می‌کند. بنابراین انتخاب ترموول صرفاً بر اساس دما و فشار کافی نیست و شرایط دینامیکی جریان نیز باید بررسی شود.
کلیک کنید: چرا ترموول در جریان‌های سیال بالا دچار ارتعاش می‌شود؟
سوالات متداول
فرکانس تشکیل گردابه‌های متناوب در پشت ترموول هنگام عبور جریان سیال است که می‌تواند موجب ارتعاش شود.
اگر فرکانس تحریک به فرکانس طبیعی ترموول نزدیک شود، امکان افزایش ارتعاش و ایجاد خستگی و شکست مکانیکی وجود دارد.
سرعت جریان، قطر ترموول، چگالی و خواص سیال و شرایط هندسی نصب از عوامل مهم هستند.
خیر. در خطوط با سرعت جریان بالا، بررسی ارتعاش و Wake Frequency نیز برای انتخاب ایمن ترموول ضروری است.
