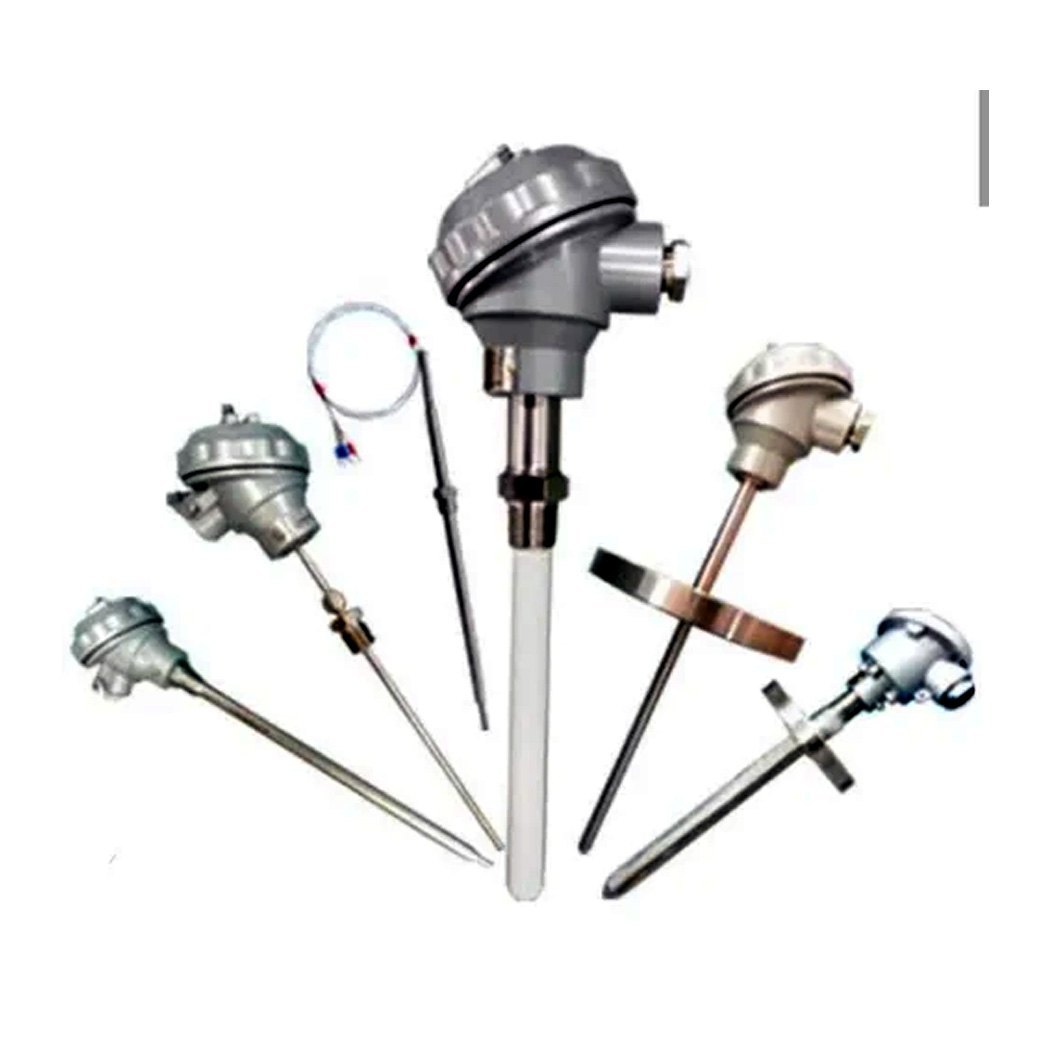

انتخاب ترموکوپل K برای سرویس High Temperature در صنایعی مانند فولاد، ریخته‌گری، پتروشیمی، سرامیک، شیشه، کوره‌های صنعتی و تجهیزات حرارتی اهمیت زیادی دارد. Type K به دلیل محدوده دمایی گسترده، قیمت مناسب و دسترسی آسان، یکی از پرکاربردترین ترموکوپل‌های صنعتی است؛ اما عملکرد آن در دماهای بالا تنها به نوع K بودن سنسور محدود نمی‌شود. عواملی مانند قطر سیم، جنس عایق، متریال غلاف، شرایط اتمسفر، مدت زمان قرارگیری در دمای بالا و نحوه نصب، مستقیماً بر عمر و پایداری اندازه‌گیری تأثیر می‌گذارند.
آیا ترموکوپل K برای سرویس High Temperature مناسب است؟
ترموکوپل Type K از آلیاژهای پایه نیکل ساخته می‌شود و برای طیف وسیعی از کاربردهای دمایی مورد استفاده قرار می‌گیرد. با این حال، حداکثر دمای قابل استفاده ترموکوپل K یک عدد ثابت برای تمام مدل‌ها نیست. نوع سیم، قطر هادی، ساختار سنسور، نوع عایق و شرایط محیط می‌توانند محدوده کاری واقعی را تغییر دهند.
در کاربردهای High Temperature، علاوه بر حداکثر دمای لحظه‌ای باید دمای کاری مداوم نیز در نظر گرفته شود. قرار گرفتن طولانی‌مدت ترموکوپل در دماهای بالا می‌تواند باعث تغییر خواص سیم‌ها، Drift و در برخی شرایط ایجاد خطای اندازه‌گیری شود. بنابراین انتخاب سنسور باید بر اساس شرایط واقعی فرایند انجام شود، نه فقط عدد درج‌شده در مشخصات عمومی Type K.
تأثیر جنس غلاف بر عملکرد ترموکوپل K
غلاف یکی از مهم‌ترین اجزای ترموکوپل K برای دمای بالا است. غلاف از سیم‌های ترموکوپل در برابر اکسیداسیون، خوردگی، سایش، ضربه و تماس مستقیم با محیط فرایند محافظت می‌کند. انتخاب غلاف باید بر اساس دمای کاری و ترکیب شیمیایی محیط انجام شود.
برای مثال، محیط‌های اکسیدکننده، احیاکننده یا حاوی گازهای خورنده می‌توانند رفتار متفاوتی با متریال غلاف داشته باشند. بنابراین استفاده از یک جنس غلاف برای تمام کاربردهای High Temperature تصمیم مناسبی نیست. در برخی سرویس‌ها آلیاژهای مقاوم به حرارت یا ساختارهای خاص غلاف می‌توانند عمر سنسور را افزایش دهند.
خواندن این مقاله را از دست ندهید: غلاف ترموکوپل( انواع غلاف برای دماهای بالا)
جدول مقایسه غلاف‌های رایج برای ترموکوپل K
| جنس غلاف | مقاومت حرارتی | مقاومت در برابر خوردگی | کاربردهای متداول |
|---|---|---|---|
| استنلس استیل 304 | خوب | خوب | تجهیزات عمومی، کوره‌ها و فرایندهای صنعتی |
| استنلس استیل 316 | خوب | بسیار خوب | محیط‌های شیمیایی و خورنده |
| Inconel 600 | بسیار خوب | بسیار خوب | کوره، پتروشیمی و سرویس‌های دمای بالا |
| Inconel 601 | بسیار خوب | بسیار خوب در محیط‌های اکسیدکننده | کوره و عملیات حرارتی |
| سرامیکی | بسیار بالا | مناسب در شرایط خاص | کوره‌های دمای بسیار بالا، سرامیک و شیشه |
نکته: محدوده دمایی واقعی هر غلاف به قطر، ضخامت، ساختار ترموکوپل، شرایط نصب و محیط فرایند وابسته است؛ بنابراین این جدول یک راهنمای انتخاب اولیه است و جایگزین دیتاشیت سازنده نمی‌شود.
مطالعه کنید: تفاوت غلاف Inconel و Stainless Steel در ترموکوپل
چگونه غلاف مناسب Type K را انتخاب کنیم؟
اگر محیط کار خورنده یا شیمیایی است، مقاومت خوردگی باید در اولویت قرار گیرد. در سرویس‌هایی که دمای بالا و اکسیداسیون شدید وجود دارد، آلیاژهایی مانند Inconel می‌توانند گزینه‌های قابل بررسی باشند. برای دماهای بسیار بالا نیز در برخی کاربردها غلاف‌های سرامیکی مورد استفاده قرار می‌گیرند.
از طرف دیگر، اگر ترموکوپل در معرض جریان سریع، ضربه یا فشار قرار دارد، تنها مقاومت حرارتی کافی نیست و استحکام مکانیکی غلاف نیز باید بررسی شود. همچنین در صورت استفاده از ترموول، جنس ترموول باید با شرایط فرایند و جنس سنسور هماهنگ انتخاب شود.
قطر سیم ترموکوپل K چه اهمیتی دارد؟
قطر سیم یکی دیگر از پارامترهای مهم در انتخاب Type K است. سیم‌های با قطر کمتر معمولاً جرم حرارتی پایین‌تری دارند و می‌توانند تغییرات دما را سریع‌تر تشخیص دهند، اما در مقابل ممکن است در معرض دمای بالا، سیکل‌های حرارتی و شرایط سخت، دوام مکانیکی و عمر کمتری داشته باشند.
سیم‌های ضخیم‌تر معمولاً مقاومت مکانیکی و پایداری بیشتری در کاربردهای صنعتی دارند، اما پاسخ حرارتی آنها می‌تواند کندتر باشد. بنابراین انتخاب قطر باید بر اساس تعادل بین سرعت پاسخ، عمر کاری، استحکام مکانیکی و دمای فرایند انجام شود.
نقش عایق در ترموکوپل K دمای بالا
عایق داخلی باید بتواند در محدوده دمایی موردنظر عملکرد پایدار داشته باشد و از تماس ناخواسته سیم‌های ترموکوپل جلوگیری کند. در سرویس‌های High Temperature، استفاده از عایق نامناسب می‌تواند باعث کاهش مقاومت عایقی، ایجاد خطا یا حتی اتصال ناخواسته بین هادی‌ها شود.
به همین دلیل هنگام سفارش ترموکوپل Type K صنعتی باید علاوه بر جنس سیم و غلاف، نوع عایق و محدوده دمایی مجاز آن نیز بررسی شود.
تأثیر اتمسفر بر عمر Type K
شرایط محیطی اطراف ترموکوپل نقش مهمی در پایداری آن دارد. یک Type K ممکن است در یک محیط اکسیدکننده عملکرد مناسبی داشته باشد اما در محیطی با ترکیبات شیمیایی متفاوت، دچار افت عملکرد یا تغییر مشخصات شود.
وجود اکسیژن، بخارات شیمیایی، ترکیبات گوگردی، گازهای احیاکننده و آلاینده‌های فرایندی می‌تواند روی انتخاب جنس غلاف و ساختار سنسور تأثیر بگذارد. به همین دلیل در کاربردهای صنعتی، تنها دانستن دمای فرایند برای انتخاب ترموکوپل کافی نیست و شرایط اتمسفر محل نصب نیز باید مشخص شود.
تأثیر زمان کارکرد در دمای بالا
یکی از اشتباهات رایج این است که فقط حداکثر دمای موردنیاز بررسی شود. در واقع تفاوت زیادی میان قرار گرفتن چند دقیقه‌ای یک ترموکوپل در دمای بالا و کارکرد مداوم آن برای ماه‌ها وجود دارد.
کارکرد طولانی‌مدت در دمای بالا می‌تواند احتمال Drift و تغییر مشخصات ترموکوپل را افزایش دهد. سیکل‌های مکرر گرم و سرد نیز می‌توانند تنش حرارتی ایجاد کنند. بنابراین برای انتخاب صحیح، باید مشخص شود که ترموکوپل به‌صورت پیوسته، متناوب یا در سیکل‌های حرارتی مورد استفاده قرار می‌گیرد.
آیا استفاده از ترموول برای Type K ضروری است؟
ترموول در تمام کاربردها الزامی نیست، اما زمانی که ترموکوپل در معرض فشار، جریان سریع سیال، ضربه، خوردگی یا شرایط مکانیکی شدید قرار دارد، می‌تواند حفاظت مناسبی برای سنسور ایجاد کند. البته انتخاب ترموول نیز باید به‌صورت مهندسی انجام شود؛ زیرا طول، قطر، جنس و طراحی آن روی زمان پاسخ و رفتار مکانیکی مجموعه تأثیر می‌گذارد.
در خطوط دارای سرعت جریان بالا، بررسی Wake Frequency در Thermowell نیز اهمیت دارد؛ زیرا ارتعاش ناشی از گردابه‌های جریان می‌تواند در شرایط خاص موجب خستگی مکانیکی و شکست ترموول شود.
خطاهای رایج هنگام انتخاب ترموکوپل K برای دمای بالا
یکی از اشتباهات رایج، انتخاب سنسور فقط بر اساس حداکثر دمای اعلام‌شده است. در کنار دما باید جنس غلاف، قطر سیم، نوع عایق، فشار، سرعت جریان، ترکیب شیمیایی محیط و مدت زمان کارکرد نیز بررسی شود.
اشتباه دیگر استفاده از یک مدل ترموکوپل K برای چند فرایند کاملاً متفاوت است. شرایط کوره، خط گاز، حمام مذاب و محیط اکسیدکننده می‌تواند کاملاً متفاوت باشد و به طراحی متفاوتی نیاز داشته باشد.
همچنین انتخاب ترموکوپل با کیفیت پایین برای فرایندی که دقت اندازه‌گیری اهمیت زیادی دارد، می‌تواند باعث افزایش خطای اندازه‌گیری و هزینه‌های تعمیر و تعویض شود.
چه زمانی Type K انتخاب مناسبی نیست؟
Type K برای بسیاری از کاربردهای صنعتی مناسب است، اما نمی‌توان آن را برای تمام سرویس‌های High Temperature مناسب دانست. اگر دمای فرایند بسیار بالا باشد یا پایداری و دقت موردنیاز از توانایی Type K فراتر رود، می‌توان ترموکوپل‌های دیگری مانند Type S، Type R یا Type B را نیز بررسی کرد.
انتخاب بین این انواع باید بر اساس محدوده دمایی، دقت موردنیاز، شرایط محیط، هزینه، طول عمر مورد انتظار و الزامات فرایند انجام شود.
راهنمای نهایی انتخاب ترموکوپل K
برای انتخاب صحیح ترموکوپل K در سرویس High Temperature، ابتدا دمای کاری و حداکثر دمای واقعی را مشخص کنید. سپس شرایط اتمسفر، فشار، سرعت جریان، مدت زمان کارکرد و سیکل‌های حرارتی را بررسی کنید. در مرحله بعد، جنس و قطر سیم، نوع عایق، جنس غلاف، نوع اتصال و در صورت نیاز مشخصات ترموول تعیین شود.
اگر اطلاعات فرایند به‌درستی مشخص شود، انتخاب ترموکوپل K دمای بالا می‌تواند با دقت بیشتری انجام شود و احتمال خرابی زودهنگام، Drift و خطای اندازه‌گیری کاهش پیدا کند. برای انتخاب و خرید تجهیزات اندازه‌گیری دما، گروه صنعتی ابزاردقیق ساتراپ دما نیز می‌تواند در انتخاب ساختار مناسب ترموکوپل بر اساس شرایط کاری و نیاز فرایند مورد استفاده قرار گیرد.
سوالات متداول
بله، Type K در بسیاری از کاربردهای دمای بالا استفاده می‌شود؛ اما محدوده کاری واقعی آن به قطر سیم، ساختار سنسور، عایق، جنس غلاف و شرایط محیط بستگی دارد.
جنس غلاف باید بر اساس دمای کاری، اتمسفر، خوردگی و شرایط مکانیکی انتخاب شود و یک متریال واحد برای تمام کاربردها مناسب نیست.
بله. قطر سیم روی سرعت پاسخ، استحکام، دوام و رفتار ترموکوپل در دماهای بالا تأثیر می‌گذارد.
خیر، اما در محیط‌های پرفشار، دارای جریان سریع یا شرایط مکانیکی سخت، استفاده از ترموول می‌تواند از سنسور محافظت کند.
در سرویس‌هایی که دما یا شرایط محیطی از محدوده مناسب Type K خارج می‌شود، باید انواع دیگری مانند Type S یا R بر اساس مشخصات فرایند بررسی شوند.
