در صنایع با فشار و جریان بالا، ترموولها (Thermowells) وظیفه محافظت از سنسورهای دما را بر عهده دارند. اما گاهی اوقات، این قطعات ساده دچار لرزشهای شدید و مخربی میشوند که میتواند در عرض چند ساعت یا روز، منجر به شکست کامل ترموول شود. این ارتعاشات اغلب ناشی از رفتارهای پیچیده سیال در اطراف بدنه ترموول است. اگر در سایت خود شاهد صدای لرزش یا نوسانات غیرعادی در خطوط لوله هستید، ممکن است با یکی از خطرناکترین پدیدههای مکانیکی روبرو باشید.
خواندن این مقاله را از دست ندهید:ترموول (THERMOWELL) چیست؟انواع ترموول ابزاردقیق
علت اصلی: پدیده اورس یا ریزش گردابهها (Vortex Shedding)
اصلیترین و علمیترین دلیل ارتعاش ترموول در جریانهای بالا، پدیدهای به نام Vortex Shedding است.
فرآیند وقوع پدیده:
زمانی که سیال (گاز یا مایع) با سرعت بالا از کنار یک جسم استوانهای مثل ترموول عبور میکند، جریان سیال در پشت ترموول دچار اختلال میشود. این اختلال به صورت تشکیل شدن گردابههای متناوب در دو طرف (بالا و پایین یا چپ و راست) ترموول ظاهر میشود.
این گردابهها به صورت متناوب جدا شده و از پشت ترموول عبور میکنند. هر بار که یک گردابه جدا میشود، یک نیروی جانبی (Lateral Force) به ترموکول وارد میکند. اگر این نیروها با فرکانس مشخصی تکرار شوند، ترموول شروع به لرزش میکند.
پدیده تشدید (Resonance):
خطر اصلی زمانی رخ میدهد که فرکانس جدایش گردابهها (Vortex Shedding Frequency) با فرکانس طبیعی (Natural Frequency) خودِ ترموول برابر شود. در این حالت، پدیده تشدید رخ میدهد؛ یعنی دامنه ارتعاشات به صورت نمایی افزایش مییابد و ترموول به شدت میلرزد تا اینکه در نهایت دچار شکست میشود.
سایر عوامل مؤثر بر ارتعاش ترموول
علاوه بر پدیده اورس، عوامل زیر نیز میتوانند به ارتعاشات شدید دامن بزنند:
۱. جریانهای آشفته (Turbulent Flow)
اگر جریان سیال در لوله به صورت منظم نباشد و دارای تلاطم (Turbulence) بسیار بالا باشد، فشارهای متغیر و غیرقابل پیشبینی به بدنه ترموول وارد میشود که باعث ارتعاشات تصادفی میگردد.
۲. نزدیکی به زانوها یا شیرها (Proximity to Fittings)
اگر ترموول بلافاصله پس از یک زانو (Elbow)، شیر (Valve) یا کاهش مقطع لوله نصب شده باشد، جریان سیال در آن نقطه بسیار ناپایدار است. این ناپایداری باعث ایجاد جریانهای جانبی شدید بر روی ترموول میشود.
۳. عدم استحکام مکانیکی و طراحی ضعیف
ترموولهایی که طول زیادی دارند (L/D بالا) یا ضخامت دیواره آنها برای فشار کاری کم است، فرکانس طبیعی بسیار پایینی دارند. این یعنی با سرعتهای پایینتر سیال، خیلی زود به مرحله تشدید میرسند.
عواقب ارتعاش: شکست خستگی (Fatigue Failure)
ارتعاشات مداوم باعث ایجاد تنشهای متناوب در پایه ترموول (جایی که به لوله متصل است) میشود. این فرآیند باعث ایجاد ترکهای میکروسکوپی میشود که به مرور زمان بزرگتر شده و در نهایت منجر به شکستگی خستگی میشوند. شکست خستگی بسیار خطرناک است، زیرا ممکن است در حالی که سیستم در فشار بسیار بالایی قرار دارد، ترموول ناگهان بشکند و باعث تخلیه سیال یا انفجار شود.
راهکارهای مهندسی برای جلوگیری از ارتعاش و شکست ترموول
برای جلوگیری از این بحران، مهندسان باید از استراتژیهای زیر استفاده کنند:
۱. محاسبه فرکانس طبیعی (طبق استاندارد ASME PTC 19.3 TW)
بهترین راه برای جلوگیری از ارتعاش، استفاده از استاندارد جهانی ASME PTC 19.3 TW در مرحله طراحی است. این استاندارد به شما میگوید که ترموول شما در برابر فرکانسهای مختلف جریان سیال چقدر مقاوم است.
۲. تغییر در طراحی هندسی (Geometry Modification)
- استفاده از سرپوشهای آیرودینامیک: اضافه کردن یک نوک تیز یا تغییر شکل دادن به قسمت جلویی ترموول میتواند باعث شود گردابهها به شکلی تولید شوند که نیروهای جانبی کمتری وارد کنند.
- کاهش طول ترموول: تا حد امکان طول ترموول را به حداقل برسانید تا فرکانس طبیعی آن بالا برود.
۳. افزایش سختی (Stiffness)
استفاده از مواد با مدول الاستیسیته بالاتر یا افزایش قطر بدنه ترموول، فرکانس طبیعی آن را بالا میبرد و از وقوع تشدید در سرعتهای معمول جریان جلوگیری میکند.
۴. استفاده از ترموولهای با طراحی خاص

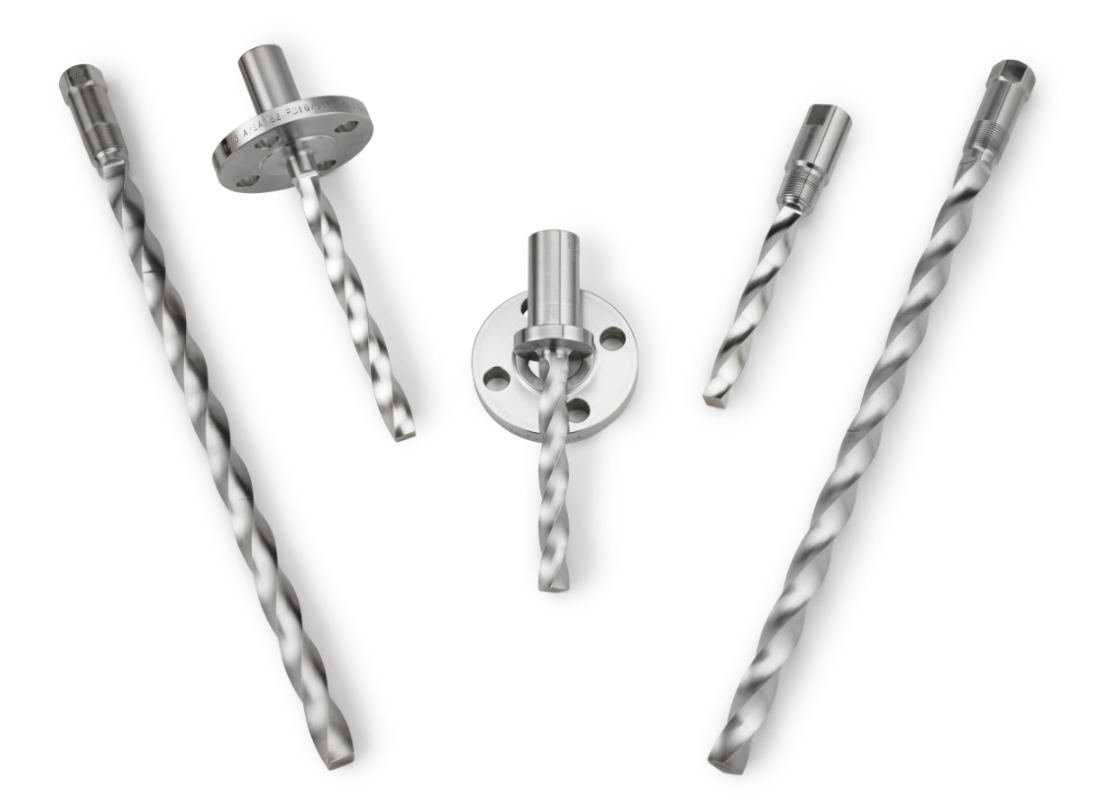

در جریانهای بسیار بالا، استفاده از ترموولهایی که دارای شیار یا طراحیهای خاص برای خنثی کردن گردابهها هستند، توصیه میشود.
مطالعه کنید:چرا ترموول ترک میخورد؟ بررسی علتها، نشانهها و راهحلها
چکلیست بررسی ارتعاش در سایت
اگر مشکوک به ارتعاش هستید، این موارد را بررسی کنید:
- آیا ترموول بلافاصله بعد از یک زانو یا شیر نصب شده است؟
- آیا سرعت جریان سیال در این نقطه از سیستم افزایش یافته است؟
- آیا از محاسبات استاندارد (ASME) برای انتخاب ترموول استفاده شده است؟
- آیا لرزش همراه با صدای سوت یا ناله (Whistling) در لوله است؟
سوالات متداول
خیر، اما اگر ارتعاش در حالت تشدید (Resonance) باشد، شکست خستگی تقریباً اجتنابناپذیر است.
استاندارد ASME PTC 19.3 TW معتبرترین استاندارد برای محاسبه تحمل ترموول در برابر جریانهای سیال است.
با طراحی دقیق بر اساس محاسبات مهندسی، انتخاب متریال مناسب، کاهش طول ترموول و در صورت نیاز، استفاده از طراحیهای آیرودینامیک.
بله، با افزایش سرعت جریان، فرکانس جدایش گردابهها تغییر کرده و پتانسیل رسیدن به فرکانس طبیعی ترموول (تشدید) بیشتر میشود.
نتیجهگیری
ارتعاش ترموول در جریانهای بالا، یک پدیده فیزیکی قابل پیشبینی است، اما اگر نادیده گرفته شود، میتواند فاجعهبار باشد. کلید اصلی در طراحی هوشمندانه و رعایت استانداردهای مهندسی قبل از نصب است.
