ترموکوپل J چگونه دما را اندازه‌گیری می‌کند؟ راهنمای ساده و کاربردی

ترموکوپل J یکی از سنسورهای پرکاربرد اندازه‌گیری دما در ماشین‌آلات صنعتی، تجهیزات گرمایشی، دستگاه‌های بسته‌بندی و برخی فرایندهای تولیدی است. این سنسور بدون نیاز به تغذیه الکتریکی خارجی برای ایجاد سیگنال اولیه، اختلاف دما را به یک ولتاژ بسیار کوچک تبدیل می‌کند و دستگاه اندازه‌گیری با تحلیل این ولتاژ، دمای محیط یا قطعه موردنظر را محاسبه می‌کند. آشنایی با نحوه عملکرد ترموکوپل J به کاربران کمک می‌کند تا علاوه بر درک اصول اندازه‌گیری، سنسور مناسبی برای شرایط کاری خود انتخاب کنند.

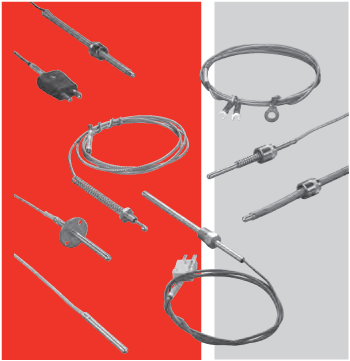

ترموکوپل J چیست و از چه موادی ساخته می‌شود؟

ترموکوپل Type J از دو هادی غیرهم‌جنس تشکیل شده است: سیم مثبت از آهن و سیم منفی از آلیاژ مس‌ـ‌نیکل که معمولاً کنستانتان نامیده می‌شود. هنگامی که دو سیم در یک نقطه به یکدیگر متصل می‌شوند و بین محل اتصال اندازه‌گیری و اتصال مرجع اختلاف دما وجود دارد، ولتاژ ترموالکتریکی تولید می‌شود. این پدیده بر اساس اثر سیبک (Seebeck Effect) عمل می‌کند.

مقدار ولتاژ تولیدشده معمولاً در حد میلی‌ولت است؛ بنابراین نمی‌توان دما را تنها از روی یک ولتاژ خام و بدون اطلاعات تکمیلی تعیین کرد. دستگاه باید نوع ترموکوپل، مشخصات استاندارد آن و دمای اتصال مرجع را در محاسبه لحاظ کند. به همین دلیل، انتخاب صحیح Type J در تنظیمات ترمومتر، کنترلر دما یا ترانسمیتر اهمیت زیادی دارد.

کلیک کنید: بررسی کامل ترموکوپل J + کابل، جدول و رنج دما

ترموکوپل J چگونه دما را اندازه‌گیری می‌کند؟

فرایند اندازه‌گیری با قرار گرفتن محل اتصال اندازه‌گیری یا Hot Junction در معرض دمای موردنظر آغاز می‌شود. با تغییر دما، اختلاف پتانسیل الکتریکی میان دو هادی تغییر می‌کند. این ولتاژ به ورودی دستگاه اندازه‌گیری منتقل می‌شود و دستگاه با استفاده از رابطه استاندارد ولتاژ و دما برای ترموکوپل J، دمای متناظر را محاسبه می‌کند.

نکته مهم این است که ترموکوپل مستقیماً دما را اندازه نمی‌گیرد؛ بلکه ولتاژی وابسته به اختلاف دما ایجاد می‌کند. برای به‌دست آوردن دمای صحیح محل اندازه‌گیری، دستگاه باید دمای اتصال مرجع را نیز در نظر بگیرد. این فرایند در تجهیزات دیجیتال معمولاً به‌صورت خودکار انجام می‌شود.

مطالعه کنید: تفاوت بین ترموکوپل تایپ K و ترموکوپل تایپ J

نقش Hot Junction و Cold Junction در عملکرد ترموکوپل J

Hot Junction یا اتصال گرم، نقطه‌ای است که دو فلز ترموکوپل به یکدیگر متصل شده‌اند و در معرض دمای موردنظر قرار می‌گیرند. این نقطه می‌تواند داخل کوره، روی سطح قطعه یا درون یک فرایند صنعتی قرار داشته باشد. کیفیت اتصال و نحوه تماس حرارتی آن با محیط بر سرعت پاسخ و کیفیت اندازه‌گیری تأثیر می‌گذارد.

در مقابل، Cold Junction یا اتصال مرجع، محل اتصال سیم‌های ترموکوپل به مدار اندازه‌گیری است. این اتصال لزوماً سرد نیست؛ بلکه دمای آن باید مشخص باشد. اگر دستگاه دمای اتصال مرجع را نادیده بگیرد، نتیجه اندازه‌گیری می‌تواند با دمای واقعی اختلاف داشته باشد.

در ترمومترها و کنترلرهای جدید، قابلیت جبران اتصال سرد (Cold Junction Compensation) با اندازه‌گیری دمای ترمینال‌ها، اثر اتصال مرجع را در محاسبات اصلاح می‌کند. این قابلیت برای عملکرد صحیح ترموکوپل J ضروری است.

محدوده دمایی ترموکوپل J چقدر است؟

ترموکوپل J معمولاً برای اندازه‌گیری دما در محدوده تقریبی منفی ۴۰ تا ۷۵۰ درجه سانتی‌گراد استفاده می‌شود؛ بااین‌حال، این محدوده به استاندارد مورد استفاده، قطر سیم، ساختار سنسور، عایق، غلاف و شرایط محیط بستگی دارد. دمای مجاز کارکرد مداوم نیز ممکن است با حداکثر دمای قابل تحمل برای مدت کوتاه متفاوت باشد.

در دماهای بالا، سیم آهنی ترموکوپل J در محیط‌های اکسیدکننده مستعد اکسیداسیون است. ازاین‌رو، این نوع ترموکوپل برای همه محیط‌های دمای بالا مناسب نیست و انتخاب آن باید با توجه به شرایط واقعی فرایند انجام شود. اگر دما، اتمسفر یا طول عمر موردنیاز با محدودیت‌های Type J سازگار نباشد، بررسی انواع دیگری مانند Type K می‌تواند منطقی‌تر باشد.

جدول مقایسه ترموکوپل J و K

ویژگی	ترموکوپل Type J	ترموکوپل Type K
جنس سیم مثبت	آهن	آلیاژ نیکل‌ـ‌کروم
جنس سیم منفی	مس‌ـ‌نیکل (کنستانتان)	آلیاژ پایه نیکل، معمولاً آلومل
محدوده دمایی متداول	تقریباً تا ۷۵۰ درجه سانتی‌گراد، بسته به ساختار	معمولاً تا حدود ۱۰۰۰ تا ۱۲۰۰ درجه سانتی‌گراد در برخی ساختارها و شرایط
مقاومت در محیط اکسیدکننده	محدودتر، به‌ویژه در دماهای بالا	معمولاً مناسب‌تر
کاربردهای رایج	تجهیزات گرمایشی و ماشین‌آلات صنعتی	کوره‌ها و طیف گسترده‌تری از کاربردهای صنعتی
ملاحظه مهم	محافظت از سیم آهنی در برابر اکسیداسیون و رطوبت	بررسی پایداری سنسور در دمای بالا و محیط فرایند

این مقایسه کلی است؛ محدوده مجاز دما و دقت نهایی باید از دیتاشیت سازنده و استاندارد مربوط به سنسور بررسی شود. هیچ‌یک از این دو نوع را نمی‌توان بدون در نظر گرفتن شرایط محیط، بهترین گزینه برای تمام کاربردها دانست.

چه عواملی بر دقت اندازه‌گیری ترموکوپل J تأثیر می‌گذارند؟

دقت اندازه‌گیری فقط به کیفیت سیم ترموکوپل وابسته نیست. نوع و کیفیت اتصال گرم، صحت جبران اتصال سرد، کابل رابط، ترمینال‌ها، نویز الکتریکی و تنظیم صحیح دستگاه می‌توانند بر نتیجه تأثیر بگذارند. استفاده از کابل مسی معمولی به‌جای کابل رابط مناسب ترموکوپل، در بعضی شرایط می‌تواند ولتاژهای ناخواسته ایجاد کند و باعث خطای اندازه‌گیری شود.

همچنین تماس نامناسب سنسور با سطح قطعه، عمق نصب ناکافی یا انتقال حرارت از طریق غلاف می‌تواند موجب شود دمای ثبت‌شده با دمای واقعی نقطه موردنظر تفاوت داشته باشد. در محیط‌های دارای نویز، مسیر کابل‌کشی، اتصال شیلد در صورت وجود و رعایت دستورالعمل سازنده نیز باید بررسی شود.

برای حفظ دقت، بهتر است سنسور به‌صورت دوره‌ای با یک مرجع دمایی معتبر بررسی شود. آزمون پیوستگی سیم به‌تنهایی نشان نمی‌دهد که ترموکوپل همچنان دقت اندازه‌گیری اولیه خود را حفظ کرده است.

روش صحیح نصب ترموکوپل J

برای نصب صحیح، ابتدا باید محل اندازه‌گیری و محدوده دمایی فرایند مشخص شود. سپس طول غوطه‌وری، نوع اتصال، جنس غلاف و شرایط محیط بررسی شوند. اگر سنسور درون کوره یا محفظه حرارتی نصب می‌شود، محل قرارگیری آن باید به‌گونه‌ای باشد که دمای موردنظر را به‌درستی دریافت کند و تحت تأثیر نقاط سرد یا گرم غیرمرتبط قرار نگیرد.

در صورت وجود رطوبت، خوردگی یا احتمال آسیب مکانیکی، باید از ساختار حفاظتی مناسب استفاده شود. در کاربردهای خاص، غلاف محافظ یا ترموول می‌تواند از سنسور محافظت کند؛ البته این قطعات ممکن است زمان پاسخ را افزایش دهند و باید متناسب با شرایط فرایند انتخاب شوند.

همچنین لازم است قطبیت سیم‌ها درست رعایت شود و ورودی دستگاه روی Type J تنظیم شده باشد. اتصال اشتباه سیم‌ها یا انتخاب نوع ترموکوپل نادرست در کنترلر می‌تواند به نمایش دمای غیرواقعی منجر شود.

کاربردهای ترموکوپل J در صنعت

ترموکوپل J در برخی ماشین‌آلات بسته‌بندی، دستگاه‌های تزریق و قالب‌گیری، تجهیزات گرمایشی، خطوط تولید و سامانه‌های کنترل دما کاربرد دارد. انتخاب آن معمولاً زمانی مناسب است که محدوده دمایی موردنیاز با مشخصات Type J سازگار باشد و شرایط محیطی، استفاده از سیم آهنی را محدود نکند.

در کاربردهایی که دمای بسیار بالا، محیط اکسیدکننده یا عمر کاری طولانی اهمیت زیادی دارد، باید گزینه‌های دیگر نیز بررسی شوند. برای مثال، در بسیاری از کاربردهای دمای بالاتر، Type K به دلیل مقاومت محیطی مناسب‌تر مورد توجه قرار می‌گیرد؛ اما تصمیم نهایی باید بر اساس مشخصات فرایند و الزامات اندازه‌گیری گرفته شود.

خطاهای رایج هنگام استفاده از ترموکوپل J

یکی از خطاهای متداول، انتخاب ترموکوپل فقط بر اساس قیمت یا محدوده دمایی اعلام‌شده است. اگر جنس غلاف، رطوبت محیط، نوع کابل و شرایط نصب بررسی نشوند، احتمال خرابی زودهنگام یا افزایش خطای اندازه‌گیری بیشتر می‌شود.

خطای دیگر، استفاده از کابل رابط نامناسب یا جابه‌جایی قطب مثبت و منفی است. همچنین تنظیم نبودن نوع ورودی کنترلر و نادیده گرفتن جبران اتصال سرد می‌تواند موجب نمایش دمای اشتباه شود. اگر عدد نمایش‌داده‌شده ناپایدار یا غیرمنطقی است، باید علاوه بر خود سنسور، اتصالات، مسیر کابل‌کشی و تنظیمات دستگاه نیز بررسی شوند.
