در دنیای ابزار دقیق و اندازهگیری دما، ترموکوپل یکی از پرکاربردترین سنسورهای صنعتی است. قلب عملکرد این سنسور، بخشی به نام Hot Junction یا اتصال گرم است؛ نقطهای که دو فلز غیرهمجنس به یکدیگر جوش داده میشوند و انرژی حرارتی را به سیگنال الکتریکی تبدیل میکنند. در صنایع نفت، گاز، پتروشیمی، فولاد، سرامیک و نیروگاهها، شناخت دقیق هات جانکشن به مهندسان کمک میکند تا ترموکوپل مناسب را انتخاب کرده و خطاهای اندازهگیری را به حداقل برسانند.
حهت آشنایی با ترموکوپل چیست و مهمترین کاربردی که در ابزار دقیق دارد کلیک کنید.

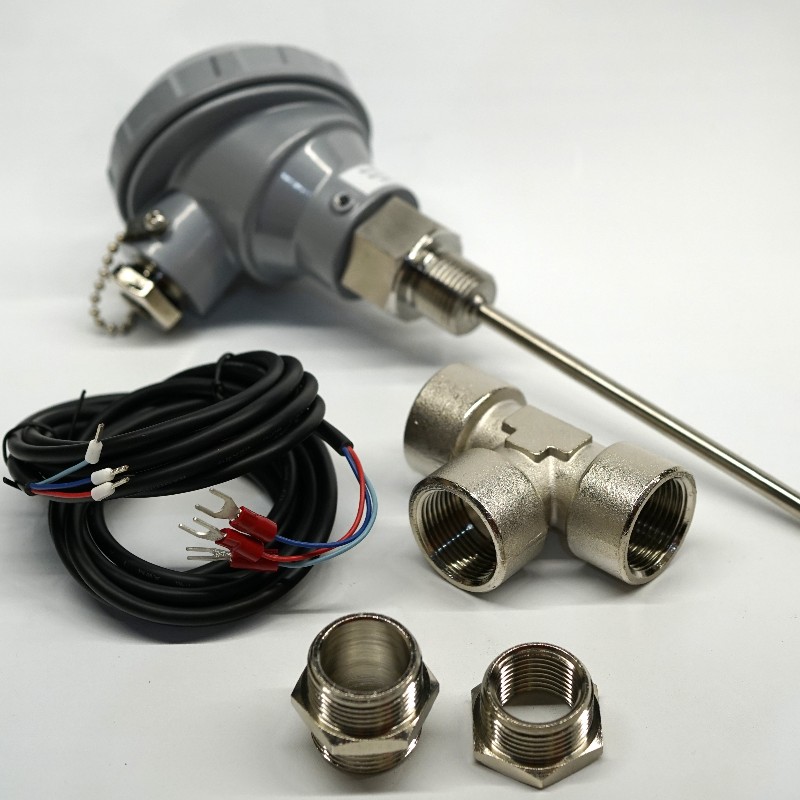

Hot Junction یا اتصال گرم چیست؟
Hot Junction محل اتصال دو هادی فلزی از جنسهای متفاوت است که در نوک ترموکوپل قرار دارد. زمانی که این نقطه در معرض حرارت قرار میگیرد، به دلیل اثر سیبک (Seebeck Effect) اختلاف ولتاژی در حد میلیولت ایجاد میشود. این ولتاژ متناسب با اختلاف دمای بین اتصال گرم و اتصال سرد است و توسط ترانسمیتر دما، PLC یا کنترلر به مقدار دمای واقعی تبدیل میشود.
به زبان ساده، هرچه کیفیت اتصال گرم بالاتر باشد، دقت و پایداری اندازهگیری نیز بیشتر خواهد بود.
Hot Junction چگونه کار میکند؟
ترموکوپل از دو فلز مختلف تشکیل شده است؛ برای مثال در ترموکوپل تایپ K از آلیاژهای Chromel و Alumel استفاده میشود. این دو فلز در نوک سنسور به یکدیگر متصل شدهاند و همان نقطه، هات جانکشن نام دارد.
فرآیند اندازهگیری به این صورت انجام میشود:
- اتصال گرم در تماس با محیط یا کوره قرار میگیرد.
- اختلاف دما بین Hot Junction و Cold Junction ایجاد میشود.
- ولتاژ ترموالکتریکی تولید میشود.
- تجهیزات ابزار دقیق این ولتاژ را به دمای قابل نمایش تبدیل میکنند.
به همین دلیل، کوچکترین نقص در محل جوش اتصال گرم میتواند باعث ایجاد خطای اندازهگیری شود.
انواع Hot Junction در ترموکوپل
نوع اتصال گرم بر سرعت پاسخ، مقاومت الکتریکی و کاربرد صنعتی تأثیر مستقیم دارد.
1. Grounded Junction
در این مدل، اتصال گرم مستقیماً به غلاف فلزی جوش داده میشود. این ساختار انتقال حرارت سریعتری دارد و زمان پاسخ بسیار کوتاهی ارائه میدهد. به همین دلیل در صنایع فرآیندی و سیستمهای کنترل لحظهای کاربرد فراوانی دارد.
2. Ungrounded Junction
در این نوع، اتصال گرم از غلاف فلزی عایق شده است. اگرچه زمان پاسخ کمی کندتر است، اما مقاومت بسیار خوبی در برابر نویز الکتریکی و حلقههای ارت (Ground Loop) دارد و برای سیستمهای PLC و DCS گزینه مناسبی محسوب میشود.
3. Exposed Junction
در این مدل، اتصال گرم بدون غلاف محافظ در معرض محیط قرار دارد. بیشترین سرعت پاسخ را دارد اما در برابر رطوبت، خوردگی و ضربه مکانیکی آسیبپذیر است؛ بنابراین بیشتر در تجهیزات آزمایشگاهی استفاده میشود.
تفاوت Hot Junction و Cold Junction چیست؟
یکی از رایجترین پرسشها، تفاوت این دو اصطلاح است. اتصال گرم وظیفه اندازهگیری دمای فرآیند را بر عهده دارد، در حالی که اتصال سرد نقطه مرجع اندازهگیری محسوب میشود و معمولاً داخل ترانسمیتر یا کارت ورودی PLC قرار دارد.
| ویژگی | Hot Junction | Cold Junction |
|---|---|---|
| محل قرارگیری | نوک ترموکوپل | تجهیزات اندازهگیری |
| وظیفه | اندازهگیری دمای فرآیند | جبران دمای مرجع |
| تماس با حرارت | مستقیم | غیرمستقیم |
| اهمیت | تولید ولتاژ | تصحیح خطا |
وجود سیستم Cold Junction Compensation (CJC) باعث میشود تغییرات دمای محیط بر نتیجه اندازهگیری تأثیر نگذارد.
خواندن این مقاله را از دستت ندهید: خطای اتصال سرد درترموکوپل چیست و چگونه جبران می شود؟
چرا کیفیت Hot Junction اهمیت دارد؟
کیفیت جوش اتصال گرم یکی از عوامل تعیینکننده عمر و دقت ترموکوپل است. اگر جوش بهدرستی انجام نشده باشد، مشکلات زیر ایجاد میشود:
- افزایش خطای اندازهگیری
- ناپایداری سیگنال خروجی
- کاهش زمان عمر سنسور
- Drift در دماهای بالا
- حساسیت بیشتر به ارتعاش و شوک حرارتی
به همین دلیل، ترموکوپلهای صنعتی معتبر مطابق استاندارد IEC 60584 تولید و آزمون میشوند.
کاربرد Hot Junction در صنایع مختلف
اتصال گرم تقریباً در تمام صنایع فرآیندی مورد استفاده قرار میگیرد، از جمله:
- کورههای عملیات حرارتی
- صنایع فولاد و ریختهگری
- پتروشیمی و پالایشگاه
- تولید شیشه و سرامیک
- صنایع غذایی و دارویی
- نیروگاهها و بویلرهای صنعتی
در هر یک از این کاربردها، نوع هات جانکشن براساس سرعت پاسخ، شرایط محیطی و میزان نویز انتخاب میشود.
جمعبندی
Hot Junction مهمترین بخش یک ترموکوپل است و وظیفه تبدیل انرژی حرارتی به سیگنال الکتریکی را بر عهده دارد. انتخاب صحیح نوع اتصال گرم، کیفیت جوش، جنس غلاف و سازگاری با شرایط فرآیند، تأثیر مستقیمی بر دقت اندازهگیری و قابلیت اطمینان سیستم ابزار دقیق دارد. اگر قصد خرید ترموکوپل صنعتی دارید، بررسی نوع هات جانکشن یکی از مهمترین مشخصات فنی در دیتاشیت محصول است.
سوالات متداول
Hot Junction محل اتصال دو فلز غیرهمجنس در نوک ترموکوپل است که دمای فرآیند را اندازهگیری کرده و ولتاژ ترموالکتریکی تولید میکند.
هات جانکشن محل اندازهگیری دما است، اما کلد جانکشن نقطه مرجع بوده و برای جبران اختلاف دمای محیط استفاده میشود.
Grounded سرعت پاسخ بالاتری دارد، در حالی که Ungrounded مقاومت بیشتری در برابر نویز الکتریکی دارد. انتخاب بین آنها به شرایط فرآیند بستگی دارد.
بله. نوع اتصال، کیفیت جوش و طراحی هات جانکشن میتواند بر زمان پاسخ، پایداری سیگنال و دقت اندازهگیری تأثیر مستقیم داشته باشد.
