در صنایع نفت، گاز، پتروشیمی، فولاد، نیروگاه، سیمان و صنایع شیمیایی، ترموکوپل یکی از حیاتی‌ترین تجهیزات ابزار دقیق برای کنترل دمای فرآیند است. با وجود اینکه المان داخلی ترموکوپل وظیفه اندازه‌گیری دما را بر عهده دارد، غلاف ترموکوپل (Sheath) اولین خط دفاعی سنسور در برابر فشار، ارتعاش، خوردگی و شوک حرارتی محسوب می‌شود. به همین دلیل، شکست مکانیکی غلاف ترموکوپل یکی از رایج‌ترین دلایل خرابی سنسورهای دما در محیط‌های صنعتی است.

ترک‌خوردگی، خم‌شدگی، شکست نوک غلاف یا پارگی بدنه می‌تواند باعث نفوذ سیال، از بین رفتن عایق داخلی و در نهایت از کار افتادن کامل ترموکوپل شود. در این مقاله به‌صورت تخصصی علل شکست مکانیکی غلاف، روش‌های عیب‌یابی و راهکارهای افزایش طول عمر آن را بررسی می‌کنیم.

حهت آشنایی با ترموکوپل چیست و مهمترین کاربردی که در ابزار دقیق دارد کلیک کنید.

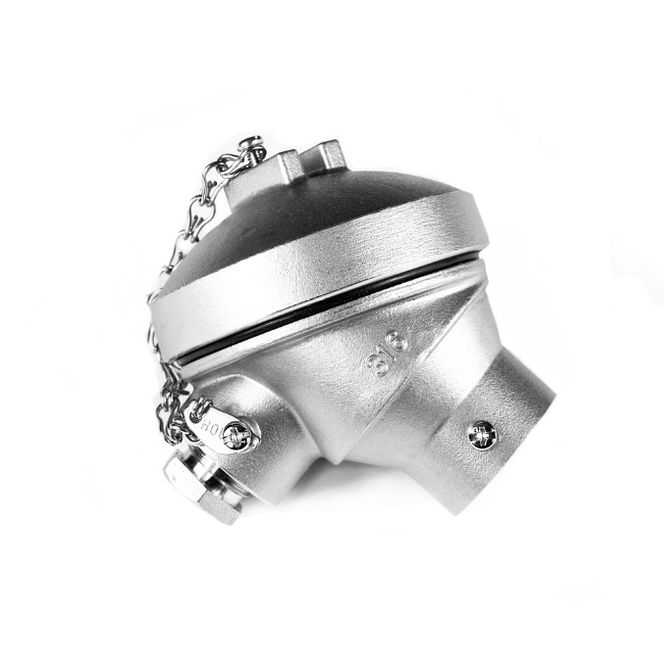

غلاف ترموکوپل چیست و چه وظیفه‌ای دارد؟

غلاف ترموکوپل یک لوله محافظ فلزی یا سرامیکی است که المان اندازه‌گیری را در بر می‌گیرد. این قطعه علاوه بر محافظت مکانیکی، از تماس مستقیم سنسور با سیال فرآیندی جلوگیری کرده و مقاومت ترموکوپل را در برابر شرایط سخت محیطی افزایش می‌دهد.

رایج‌ترین متریال‌های غلاف عبارت‌اند از:

• Stainless Steel 304 و 316 برای محیط‌های عمومی
• Inconel 600 و 601 برای دماهای بالا و محیط‌های اکسیدکننده
• Hastelloy برای محیط‌های اسیدی و خورنده
• غلاف سرامیکی برای کوره‌های با دمای بسیار بالا

انتخاب اشتباه متریال، یکی از مهم‌ترین عوامل کاهش عمر غلاف است.

مطالعه کنید: غلاف‌ ترموکوپل: انواع غلاف برای دماهای بالا

مهم‌ترین دلایل شکست مکانیکی غلاف ترموکوپل

۱. خستگی مکانیکی ناشی از ارتعاش (Mechanical Fatigue)

در تجهیزاتی مانند کمپرسورها، توربین‌ها، پمپ‌ها و خطوط انتقال سیال، ارتعاش دائمی به غلاف منتقل می‌شود. این ارتعاش باعث ایجاد تنش‌های متناوب در بدنه غلاف شده و پس از هزاران سیکل کاری، ترک‌های ریز به وجود می‌آیند.

علائم این نوع خرابی شامل:

• ترک‌های طولی نزدیک محل اتصال
• نوسان غیرعادی دمای اندازه‌گیری
• شکست کامل غلاف در نزدیکی رزوه یا فلنج

استفاده از ترموول استاندارد و کاهش ارتعاش محل نصب، بهترین راهکار پیشگیری است.

۲. شوک حرارتی (Thermal Shock)

یکی از خطرناک‌ترین عوامل تخریب غلاف، تغییر ناگهانی دما است. زمانی که ترموکوپل سرد وارد کوره‌ای با دمای ۱۲۰۰ درجه می‌شود یا فرآیند به‌سرعت سرد می‌شود، اختلاف انبساط فلز باعث ایجاد تنش داخلی خواهد شد.

پیامدهای شوک حرارتی:

• ترک‌خوردگی سطحی
• شکست نوک غلاف
• کاهش استحکام مکانیکی
• تغییر شکل دائمی سنسور

برای جلوگیری از این مشکل، باید افزایش و کاهش دما به‌صورت تدریجی انجام شود.

۳. انتخاب نادرست جنس غلاف

هر فرآیند صنعتی شرایط شیمیایی متفاوتی دارد. برای مثال، غلاف استیل 304 در محیط‌های دارای گوگرد یا کلرید، مقاومت کافی ندارد و به‌مرور دچار خوردگی تنشی می‌شود.

محیط فرآیندی	غلاف پیشنهادی
بخار و آب	SS316
پتروشیمی	Inconel 600
اسیدهای قوی	Hastelloy
کوره سرامیک	سرامیک آلومینایی

انتخاب متریال مناسب می‌تواند عمر ترموکوپل را چندین برابر افزایش دهد.

۴. فشار و سرعت بالای سیال

در خطوطی که سیال با سرعت زیاد حرکت می‌کند، نیروی وارد شده به غلاف باعث خم‌شدگی و ایجاد پدیده Vibration Induced Failure می‌شود. این مشکل در خطوط بخار و گاز بسیار رایج است.

در چنین شرایطی باید:

• طول غوطه‌وری محاسبه شود.
• از ترموول مطابق استاندارد ASME استفاده گردد.
• فرکانس طبیعی ترموول بررسی شود.

۵. نصب غیراصولی ترموکوپل

بسیاری از خرابی‌ها ناشی از نصب اشتباه هستند، نه کیفیت پایین سنسور.

اشتباهات رایج:

• بستن بیش از حد رزوه
• خم کردن غلاف هنگام نصب
• استفاده از آچار نامناسب
• نصب در محل دارای ضربه مکانیکی
• انتخاب طول نامناسب سنسور

رعایت دستورالعمل نصب، احتمال شکست مکانیکی را به میزان قابل توجهی کاهش می‌دهد.

کلیک کنید:ترموکوپل ابگرمکن چیست؟|نصب|تعمیر|تعویض

روش عیب‌یابی شکست غلاف ترموکوپل

برای تشخیص خرابی، تنها به نمایش دمای PLC اکتفا نکنید. مراحل زیر توصیه می‌شود:

بازرسی ظاهری

• بررسی ترک و تغییر رنگ
• کنترل خم‌شدگی غلاف
• بررسی خوردگی سطحی
• مشاهده شکست نوک سنسور

تست الکتریکی

با مولتی‌متر می‌توان پیوستگی مدار و مقاومت اتصال را بررسی کرد. افزایش غیرعادی مقاومت یا قطع مدار، معمولاً نشان‌دهنده آسیب داخلی است.

خواندن این مقاله را از دست ندهید:نحوه تست ترموکوپل نوع K با مولتی‌متر دیجیتال

بررسی عملکرد فرآیندی

اگر دمای نمایش داده‌شده با دمای واقعی اختلاف زیادی دارد یا سیگنال ناپایدار است، احتمال آسیب غلاف یا اتصال گرم وجود دارد.

راهکارهای افزایش عمر غلاف ترموکوپل

برای جلوگیری از شکست مکانیکی، رعایت نکات زیر ضروری است:

• انتخاب متریال مناسب براساس نوع سیال
• استفاده از ترموول در خطوط پرفشار
• کاهش ارتعاش محل نصب
• جلوگیری از شوک حرارتی ناگهانی
• استفاده از قطر مناسب غلاف
• انجام بازرسی دوره‌ای
• کالیبراسیون منظم ترموکوپل
• رعایت استاندارد IEC 60584 در انتخاب سنسور

اجرای این موارد باعث کاهش هزینه‌های نگهداری و افزایش قابلیت اطمینان سیستم اندازه‌گیری خواهد شد.

تفاوت شکست مکانیکی و خوردگی غلاف

بسیاری از کاربران این دو نوع خرابی را یکسان می‌دانند، در حالی که منشأ آن‌ها متفاوت است.

نوع خرابی	علت اصلی	نشانه
شکست مکانیکی	ارتعاش و تنش	ترک و شکست
خوردگی	مواد شیمیایی	حفره و زنگ‌زدگی
شوک حرارتی	تغییر ناگهانی دما	ترک سطحی
خستگی فلز	سیکل‌های مداوم	شکست تدریجی

تشخیص صحیح نوع خرابی، انتخاب روش تعمیر یا تعویض را ساده‌تر می‌کند.

جمع‌بندی

شکست مکانیکی غلاف ترموکوپل یکی از مهم‌ترین عوامل از کار افتادن سنسورهای دما در صنایع فرآیندی است. ارتعاش، شوک حرارتی، فشار سیال، انتخاب نامناسب متریال و نصب غیراصولی، مهم‌ترین دلایل این خرابی هستند. انتخاب غلاف مناسب، استفاده از ترموول استاندارد، رعایت اصول نصب و انجام بازرسی‌های دوره‌ای می‌تواند عمر ترموکوپل را به شکل محسوسی افزایش دهد و از توقف ناخواسته خطوط تولید جلوگیری کند.
