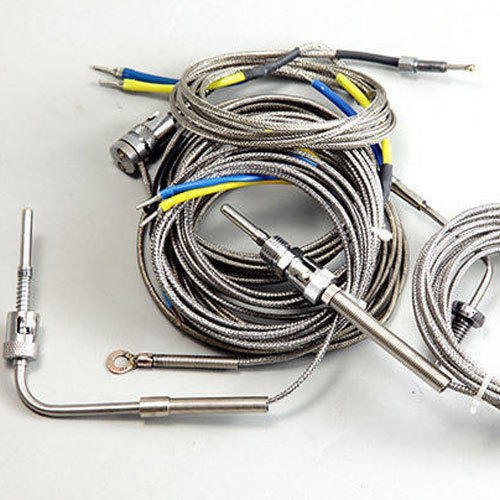

ترموکوپل J یکی از حسگرهای پرکاربرد برای اندازه‌گیری دما در برخی تجهیزات گرمایشی، ماشین‌آلات تولیدی و سامانه‌های کنترل فرایند است. این حسگر از دو رسانای فلزی متفاوت شامل آهن به‌عنوان سیم مثبت و آلیاژ کنستانتان به‌عنوان سیم منفی تشکیل می‌شود. هنگامی که محل اتصال این دو فلز در معرض دما قرار می‌گیرد، ولتاژ ترموالکتریکی کوچکی تولید می‌شود. دستگاه اندازه‌گیری یا کنترلر دما با دریافت این سیگنال و استفاده از مشخصات استاندارد ترموکوپل، دمای محل اندازه‌گیری را محاسبه می‌کند.
کاربرد ترموکوپل J تنها به اندازه‌گیری ساده دما محدود نیست؛ در بسیاری از فرایندهای صنعتی، اطلاعات این حسگر برای تنظیم توان گرم‌کن‌ها، حفظ شرایط تولید، جلوگیری از افزایش غیرمجاز دما و کنترل کیفیت محصول استفاده می‌شود. برای مثال، اگر دمای یک المنت از مقدار موردنیاز فرایند کمتر باشد، ممکن است عملیات حرارتی به‌درستی انجام نشود؛ در مقابل، افزایش بیش از حد دما می‌تواند به مواد اولیه، قطعات دستگاه یا محصول نهایی آسیب وارد کند. به همین دلیل، انتخاب و نصب صحیح ترموکوپل در عملکرد تجهیزات اهمیت زیادی دارد.
۱. کاربرد ترموکوپل J در دستگاه‌های بسته‌بندی حرارتی
دستگاه‌های بسته‌بندی حرارتی از جمله تجهیزاتی هستند که در آن‌ها کنترل دما نقش مستقیمی در کیفیت محصول نهایی دارد. در برخی مدل‌های دستگاه دوخت پلاستیک، سیل حرارتی، بسته‌بندی مواد غذایی و ماشین‌آلات بسته‌بندی صنعتی، حسگر دما برای پایش حرارت المنت یا بخش گرم‌کن استفاده می‌شود. ترموکوپل J در صورتی که مشخصات فنی آن با طراحی دستگاه و شرایط عملیاتی مطابقت داشته باشد، می‌تواند دمای بخش موردنظر را اندازه‌گیری کند و اطلاعات لازم را به کنترلر منتقل سازد.
در این دستگاه‌ها، دمای سطح دوخت باید متناسب با نوع فیلم بسته‌بندی، ضخامت مواد و سرعت خط تولید تنظیم شود. پایین‌بودن دما ممکن است باعث ایجاد اتصال ضعیف میان لایه‌های بسته‌بندی شود؛ افزایش بیش از حد آن نیز می‌تواند به تغییر شکل، سوختگی یا پارگی مواد منجر شود. ترموکوپل با اندازه‌گیری دمای محل نصب، امکان پایش شرایط حرارتی را فراهم می‌کند تا اپراتور یا سامانه کنترل بتواند تنظیمات لازم را انجام دهد.
محل نصب حسگر در این کاربرد اهمیت ویژه‌ای دارد. اگر ترموکوپل در فاصله زیادی از ناحیه گرم‌شونده قرار بگیرد یا تماس حرارتی مناسبی با محل اندازه‌گیری نداشته باشد، دمای ثبت‌شده ممکن است با دمای واقعی سطح دوخت تفاوت داشته باشد. بنابراین، هنگام انتخاب ترموکوپل J برای دستگاه بسته‌بندی باید نوع نصب، طول پروب، قطر غلاف، سرعت پاسخ‌گویی و نحوه اتصال آن به کنترلر بررسی شود.
۲. استفاده از ترموکوپل J در دستگاه‌های تزریق پلاستیک
در ماشین‌آلات تزریق پلاستیک، دما یکی از پارامترهای اساسی برای کنترل کیفیت قطعات تولیدشده است. مواد پلیمری باید در محدوده حرارتی مشخصی گرم شوند تا به حالت مناسب برای تزریق برسند. ترموکوپل J در برخی مدل‌های این ماشین‌آلات، برای اندازه‌گیری دمای نواحی مشخصی از سیلندر یا بخش‌های گرم‌کن به کار می‌رود؛ مشروط بر اینکه محدوده دمایی و شرایط کاری دستگاه با مشخصات حسگر سازگار باشد.
در فرایند تزریق، معمولاً چند ناحیه حرارتی وجود دارد که هرکدام وظیفه مشخصی در گرم‌کردن و آماده‌سازی مواد بر عهده دارند. اطلاعات حسگرهای نصب‌شده در این نواحی به کنترلر کمک می‌کند دمای هر بخش را پایش کند. اگر دمای یک ناحیه کمتر از مقدار تنظیمی باشد، مواد ممکن است به‌طور یکنواخت ذوب نشوند و فرایند تزریق با اختلال روبه‌رو شود. از طرف دیگر، افزایش بیش از حد دما می‌تواند در برخی پلیمرها موجب تخریب حرارتی، تغییر رنگ یا افت خواص محصول شود.
در این کاربرد، نحوه نصب ترموکوپل اهمیت زیادی دارد. حسگر باید در محل تعیین‌شده توسط سازنده دستگاه نصب شود تا اندازه‌گیری آن نماینده مناسبی از دمای ناحیه موردنظر باشد. شل‌بودن حسگر، تماس حرارتی نامناسب، آسیب‌دیدگی سیم‌ها یا انتخاب نادرست نوع ورودی کنترلر می‌تواند باعث نوسان قرائت و عملکرد نامناسب سیستم گرمایش شود. همچنین در محیط‌هایی که لرزش یا حرکت مکانیکی وجود دارد، محافظت از کابل و اتصال حسگر باید در نظر گرفته شود.
۳. کاربرد ترموکوپل J در اکسترودرها و خطوط تولید مواد پلیمری
اکسترودرها در صنایع مختلف برای شکل‌دهی پیوسته مواد، از جمله تولید لوله، ورق، پروفیل و محصولات پلیمری استفاده می‌شوند. در این تجهیزات، مواد اولیه هنگام عبور از بخش‌های مختلف سیلندر تحت تأثیر گرما و نیروی مکانیکی قرار می‌گیرند. برای دستیابی به شرایط تولید پایدار، دمای نواحی مختلف باید اندازه‌گیری و کنترل شود. در برخی اکسترودرها، ترموکوپل J می‌تواند برای پایش دمای بخش‌های مشخصی از سیستم گرمایش به کار گرفته شود.
داده‌های دمایی به کنترلر اجازه می‌دهند تغییرات حرارتی هر ناحیه را تشخیص دهد و در صورت نیاز، فرمان اصلاحی به المنت‌ها ارسال کند. تنظیم نامناسب دما ممکن است موجب تغییر در گرانروی مواد، افت کیفیت سطح محصول، ناپایداری خروجی یا افزایش ضایعات شود. به همین دلیل، صحت اندازه‌گیری دما در کنار تنظیم درست سرعت خط و سایر پارامترهای فرایند اهمیت دارد.
هنگام انتخاب ترموکوپل J برای اکسترودر، باید حداکثر دمای واقعی هر ناحیه، نوع اتصال مکانیکی، عمق نصب، شرایط تماس با بدنه و میزان ارتعاش بررسی شود. همچنین کابل حسگر باید در برابر حرارت محیطی و آسیب‌های احتمالی محافظت شود. انتخاب حسگر صرفاً بر اساس ابعاد ظاهری یا نوع کانکتور کافی نیست؛ مشخصات الکتریکی و سازگاری آن با کنترلر نیز باید مورد توجه قرار گیرد.
کلیک کنید: تفاوت بین ترموکوپل تایپ K و ترموکوپل تایپ J
۴. استفاده از ترموکوپل J در گرم‌کن‌ها و تجهیزات حرارتی آزمایشگاهی
در برخی تجهیزات آزمایشگاهی و گرم‌کن‌های صنعتی، کنترل دما برای انجام آزمایش، آماده‌سازی نمونه یا اجرای یک فرایند حرارتی مشخص ضروری است. ترموکوپل J می‌تواند در تجهیزاتی استفاده شود که محدوده دمایی، شرایط محیطی و الزامات اندازه‌گیری آن‌ها با مشخصات این حسگر مطابقت داشته باشد. این تجهیزات ممکن است شامل برخی گرم‌کن‌های محفظه‌ای، دستگاه‌های حرارتی، سامانه‌های گرم‌کردن نمونه و تجهیزات آزمایشگاهی دارای کنترلر دما باشند.
در این نوع کاربردها، دمای نمایش‌داده‌شده باید تا حد امکان نماینده دمای واقعی نمونه یا ناحیه موردنظر باشد. بااین‌حال، دمای هوای داخل محفظه، دمای دیواره و دمای خود نمونه الزاماً یکسان نیستند. بنابراین، محل قرارگیری ترموکوپل باید بر اساس هدف اندازه‌گیری تعیین شود. برای مثال، اگر حسگر تنها دمای دیواره گرم‌کن را ثبت کند، نمی‌توان بدون بررسی شرایط حرارتی نتیجه گرفت که نمونه نیز دقیقاً همان دما را دارد.
پایداری اندازه‌گیری، نحوه قرارگیری حسگر و بررسی دوره‌ای عملکرد آن در کاربردهای آزمایشگاهی اهمیت زیادی دارند. در فرایندهایی که نتیجه آزمایش به دمای دقیق وابسته است، استفاده از تجهیزات کالیبره و رعایت دستورالعمل سازنده ضروری است. همچنین باید از تماس نامناسب حسگر با مواد شیمیایی یا محیط‌هایی که ممکن است به سیم‌ها و غلاف آسیب بزنند، جلوگیری شود.
۵. کاربرد ترموکوپل J در کوره‌ها و فرایندهای حرارتی صنعتی
در برخی کوره‌ها و تجهیزات حرارتی، اندازه‌گیری دما برای کنترل فرایند، حفظ شرایط تولید و جلوگیری از افزایش ناخواسته حرارت انجام می‌شود. ترموکوپل J ممکن است در بخش‌هایی از این تجهیزات مورد استفاده قرار گیرد، اما انتخاب آن باید با توجه به دمای کاری، اتمسفر کوره، مدت زمان قرارگیری در دمای بالا و مشخصات ساخت حسگر انجام شود.
در یک فرایند حرارتی، افزایش دما می‌تواند بر ویژگی‌های فیزیکی و شیمیایی مواد اثر بگذارد. اگر دمای اندازه‌گیری‌شده کمتر از مقدار واقعی باشد، سیستم کنترل ممکن است حرارت بیشتری اعمال کند؛ اگر قرائت به‌اشتباه بالاتر باشد، امکان دارد گرمایش زودتر از زمان موردنیاز کاهش یابد. هر دو وضعیت می‌توانند بر کیفیت محصول و پایداری فرایند اثر منفی بگذارند.
برای استفاده از ترموکوپل J در محیط‌های حرارتی، جنس و طراحی غلاف محافظ باید متناسب با شرایط واقعی انتخاب شود. سیم آهنی این نوع ترموکوپل در برخی محیط‌های اکسیدکننده و دماهای بالا با محدودیت روبه‌رو است؛ ازاین‌رو، صرف امکان نصب فیزیکی حسگر به معنی مناسب‌بودن آن برای کارکرد طولانی‌مدت نیست. پیش از انتخاب، باید مشخصات فنی سازنده، شرایط محیطی و الزامات فرایند بررسی شوند.
۶. استفاده از ترموکوپل J در دستگاه‌های خشک‌کن و گرم‌کن صنعتی
در بعضی خشک‌کن‌ها و گرم‌کن‌های صنعتی، دما باید در محدوده تعیین‌شده حفظ شود تا فرایند خشک‌کردن، گرم‌کردن یا آماده‌سازی مواد به شکل یکنواخت انجام گیرد. ترموکوپل J در تجهیزاتی که از نظر طراحی و شرایط حرارتی با آن سازگار هستند، می‌تواند برای پایش دمای هوای گرم، محفظه یا بخش‌های مشخصی از سامانه گرمایش به کار رود.
برای نمونه، در یک خشک‌کن صنعتی ممکن است لازم باشد دمای هوای ورودی یا ناحیه‌ای از محفظه کنترل شود. اگر حسگر در موقعیتی نصب شود که مستقیماً در معرض جریان هوای متفاوت یا تابش حرارتی شدید قرار گیرد، قرائت آن ممکن است با دمای موردنظر فرایند تفاوت داشته باشد. بنابراین، انتخاب محل نصب باید با توجه به گردش هوا، توزیع حرارت و هدف اندازه‌گیری صورت گیرد.
در این تجهیزات، طول پروب و طراحی غلاف بر نحوه انتقال حرارت به حسگر اثر می‌گذارند. همچنین اگر دستگاه به‌طور مداوم روشن و خاموش شود، شرایط گذرای حرارتی باید در انتخاب و نصب حسگر لحاظ شود. بررسی منظم اتصالات، سلامت کابل و صحت قرائت کنترلر می‌تواند به شناسایی زودهنگام ایرادهای اندازه‌گیری کمک کند.
۷. کاربرد ترموکوپل J در دستگاه‌های تولیدی دارای المنت برقی
در بسیاری از ماشین‌آلات تولیدی، المنت برقی برای گرم‌کردن یک قطعه، قالب، صفحه یا محفظه استفاده می‌شود. کنترل دمای این بخش‌ها برای جلوگیری از گرمایش بیش از حد و حفظ تکرارپذیری فرایند ضروری است. در برخی دستگاه‌ها، ترموکوپل J برای دریافت بازخورد دمایی از محل مشخصی از سیستم گرمایش نصب می‌شود.
سیگنال حسگر به کنترلر ارسال می‌شود و کنترلر با توجه به مقدار تنظیمی، وضعیت خروجی گرمایش را مدیریت می‌کند. این سازوکار می‌تواند از طریق روشن و خاموش‌کردن المنت یا روش‌های کنترلی دیگر انجام شود. عملکرد صحیح آن به اندازه‌گیری معتبر دما و تنظیم درست کنترلر وابسته است؛ بنابراین، خرابی حسگر یا اشتباه در سیم‌بندی ممکن است باعث کنترل ناپایدار شود.
در زمان نصب ترموکوپل J، باید از قرارگیری صحیح نوک حسگر در محل تعیین‌شده اطمینان حاصل شود. اگر حسگر با سطح موردنظر تماس حرارتی مناسبی نداشته باشد، ممکن است با تأخیر به تغییرات دما پاسخ دهد. همچنین سیم‌های ترموکوپل نباید بدون بررسی الزامات فنی با سیم‌های معمولی یا کابل‌های نامتناسب امتداد داده شوند؛ زیرا انتخاب نادرست سیم رابط می‌تواند خطای اندازه‌گیری ایجاد کند.
۸. آیا ترموکوپل J در لوازم خانگی استفاده می‌شود؟
وجود ترموکوپل در یک وسیله خانگی به معنای استفاده از نوع J در آن نیست. برخی وسایل گرمایشی و گازسوز دارای حسگرهای دما یا سامانه‌های ایمنی شعله هستند، اما نوع و ساختار حسگر به طراحی محصول بستگی دارد. ازاین‌رو، برای شناسایی حسگر مورد استفاده در یک وسیله خانگی باید به دفترچه فنی، مشخصات قطعه یا اطلاعات سازنده مراجعه کرد.
اگر قصد تعویض حسگر یک دستگاه را دارید، صرفاً به تعداد سیم‌ها، شکل ظاهری یا ابعاد قطعه اکتفا نکنید. نوع ترموکوپل، مشخصات الکتریکی، روش اتصال و شرایط عملکرد باید با قطعه اصلی سازگار باشند. استفاده از قطعه نامتناسب ممکن است باعث نمایش دمای اشتباه، اختلال در عملکرد کنترلر یا عملکرد نامطمئن سامانه ایمنی شود.
۹. مهم‌ترین عوامل مؤثر بر عملکرد ترموکوپل J در دستگاه‌ها
عملکرد ترموکوپل J تنها به کیفیت ساخت آن وابسته نیست؛ شرایط نصب و تجهیزات جانبی نیز در نتیجه اندازه‌گیری نقش دارند. یکی از عوامل مهم، انتخاب محل مناسب برای نصب است. حسگر باید در نقطه‌ای قرار گیرد که دمای آن با هدف اندازه‌گیری ارتباط داشته باشد. نصب در محل نامناسب می‌تواند اختلافی میان دمای ثبت‌شده و دمای واقعی بخش موردنظر ایجاد کند.
عامل دیگر، سازگاری کنترلر با نوع ترموکوپل است. دستگاه باید از ورودی نوع J پشتیبانی کند و تنظیمات مربوط به آن به‌درستی انجام شده باشد. اتصال معکوس سیم‌های مثبت و منفی، استفاده از کابل رابط نامناسب، اتصالات شل یا ایجاد اتصال الکتریکی ناخواسته نیز می‌توانند باعث بروز خطا شوند. در محیط‌های صنعتی، نویز الکتریکی تجهیزات قدرت ممکن است بر سیگنال اندازه‌گیری اثر بگذارد؛ بنابراین، مسیر کابل‌کشی و روش اتصال باید مطابق الزامات سازنده و اصول نصب ابزار دقیق باشد.
شرایط محیطی نیز اهمیت دارد. رطوبت، خوردگی، ارتعاش، تنش مکانیکی و قرارگیری طولانی‌مدت در شرایط حرارتی نامناسب می‌توانند عمر حسگر را کاهش دهند. بررسی دوره‌ای کابل، غلاف، اتصالات و رفتار قرائت دما به شناسایی مشکلات پیش از ایجاد اختلال جدی در تولید کمک می‌کند.
۱۰. راهنمای انتخاب ترموکوپل J برای دستگاه موردنظر
برای انتخاب ترموکوپل J، ابتدا باید نوع دستگاه و هدف اندازه‌گیری مشخص شود. آیا قرار است دمای المنت، بدنه دستگاه، هوای محفظه یا یک نقطه از مواد در حال فرایند اندازه‌گیری شود؟ پاسخ به این پرسش در تعیین طول پروب، محل نصب و ساختار حسگر نقش دارد. پس از آن، حداقل و حداکثر دمای کاری، شرایط محیطی و مدت زمان کارکرد بررسی می‌شوند.
در مرحله بعد، باید روش نصب مکانیکی و نوع اتصال الکتریکی مشخص شود. برخی تجهیزات به حسگر رزوه‌ای نیاز دارند و برخی دیگر از پروب یا اتصال مخصوص استفاده می‌کنند. قطر و طول نامناسب می‌تواند نصب را دشوار کند یا بر سرعت پاسخ حسگر اثر بگذارد. جنس غلاف نیز باید بر اساس تماس احتمالی با رطوبت، مواد شیمیایی، سایش و شرایط حرارتی انتخاب شود.
در نهایت، مشخصات ورودی کنترلر، نوع کابل رابط و الزامات دقت اندازه‌گیری باید بررسی شوند. بهتر است انتخاب بر اساس اطلاعات واقعی فرایند و مشخصات فنی سازنده انجام شود، نه صرفاً نام دستگاه یا ظاهر حسگر. گروه صنعتی ابزاردقیق ساتراپ دما می‌تواند در بررسی مشخصات فنی و انتخاب تجهیزات اندازه‌گیری دمای متناسب با کاربرد صنعتی موردنظر به شما کمک کند.
سوالات متداول
این حسگر در برخی دستگاه‌های بسته‌بندی حرارتی، ماشین‌آلات تزریق پلاستیک، اکسترودرها، تجهیزات آزمایشگاهی، گرم‌کن‌ها و سامانه‌های کنترل دمای صنعتی کاربرد دارد. استفاده از آن به محدوده دما و شرایط کاری دستگاه بستگی دارد.
وظیفه اصلی آن اندازه‌گیری دما و ارسال سیگنال به نمایشگر یا کنترلر است. کنترلر می‌تواند از این اطلاعات برای مدیریت سیستم گرمایش و حفظ دمای تنظیم‌شده استفاده کند.
در برخی دستگاه‌های تزریق پلاستیک قابل استفاده است، به شرط آنکه محدوده دمایی، محل نصب، نوع اتصال و ورودی کنترلر با مشخصات این حسگر مطابقت داشته باشند.
زیرا حسگر دمای همان نقطه‌ای را اندازه‌گیری می‌کند که در آن نصب شده است. اگر محل نصب با هدف اندازه‌گیری هماهنگ نباشد، دمای ثبت‌شده ممکن است نماینده مناسبی از دمای واقعی فرایند نباشد.
سیم‌بندی اشتباه، اتصالات نامناسب، کابل رابط ناسازگار، نصب نادرست، خرابی حسگر، تنظیم اشتباه ورودی کنترلر و شرایط محیطی نامناسب از عوامل احتمالی ایجاد خطا هستند.
بله. بازرسی کابل و غلاف، بررسی اتصالات، کنترل پایداری قرائت و انجام آزمون یا کالیبراسیون متناسب با اهمیت فرایند می‌تواند به حفظ قابلیت اطمینان اندازه‌گیری کمک کند.
نوع کاربرد، محدوده دمای کاری، طول و قطر پروب، جنس غلاف، نوع اتصال، شرایط محیطی و مشخصات ورودی کنترلر از اطلاعات مهم برای انتخاب صحیح هستند.
