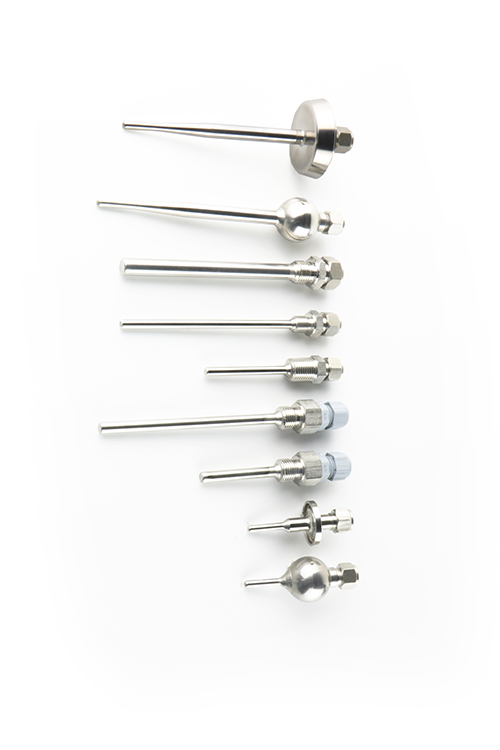

Thermowell یا ترموول یکی از تجهیزات مهم در سیستم‌های اندازه‌گیری دمای صنعتی است که برای محافظت از سنسورهایی مانند ترموکوپل و RTD در برابر شرایط سخت فرآیندی استفاده می‌شود. ترموول به شکل یک غلاف محافظ در محل اندازه‌گیری نصب شده و سنسور داخل آن قرار می‌گیرد.

در بسیاری از فرآیندهای صنعتی، سنسور دما مستقیماً با سیال، فشار، جریان، مواد خورنده یا دمای بالا مواجه است. قرار گرفتن مستقیم سنسور در چنین شرایطی می‌تواند باعث آسیب مکانیکی، خوردگی، کاهش عمر مفید یا دشوار شدن تعمیر و تعویض آن شود. استفاده از Thermowell این مشکلات را تا حد زیادی کنترل می‌کند.

مطالعه کنید: ترموول رزوه‌ای چگونه از ترموکوپل وRTD محافظت می کند؟

یکی از مزایای مهم ترموول این است که در بسیاری از طراحی‌ها، سنسور را می‌توان بدون خارج کردن خود ترموول از خط فرآیندی تعویض یا تعمیر کرد. این ویژگی در صنایع فرآیندی که توقف خط تولید هزینه‌بر است، اهمیت زیادی دارد.

البته استفاده از ترموول برای تمام سنسورهای دما الزامی نیست. ضرورت استفاده از آن باید براساس شرایط واقعی فرآیند، الزامات ایمنی، فشار و دما، سرعت جریان، جنس سیال و شرایط مکانیکی تعیین شود.

چه زمانی استفاده از Thermowell الزامی یا ضروری است؟

پاسخ به این سؤال به نوع فرآیند بستگی دارد. در برخی کاربردهای ساده، سنسور می‌تواند بدون ترموول نصب شود؛ اما در فرآیندهای صنعتی سخت، استفاده از Thermowell معمولاً اهمیت زیادی پیدا می‌کند.

مهم‌ترین شرایطی که استفاده از ترموول را توجیه می‌کنند عبارت‌اند از:

• وجود فشار بالا در خط فرآیندی
• دمای بالا یا شرایط حرارتی سخت
• سرعت بالای جریان سیال
• وجود سیال خورنده
• وجود ذرات یا شرایطی که احتمال آسیب مکانیکی سنسور را افزایش می‌دهد
• نیاز به تعویض سنسور بدون خارج کردن تجهیز اصلی از خط
• الزام‌های ایمنی و طراحی پروژه
• نیاز به افزایش قابلیت اطمینان سیستم اندازه‌گیری

بنابراین نمی‌توان یک قانون عمومی مانند «هر ترموکوپل باید داخل ترموول نصب شود» تعریف کرد. انتخاب باید بر اساس شرایط عملیاتی انجام شود.

استفاده از Thermowell در خطوط تحت فشار

فشار فرآیند یکی از مهم‌ترین عواملی است که باید هنگام انتخاب ترموول در نظر گرفته شود. اگر سنسور مستقیماً داخل یک خط تحت فشار نصب شود، آسیب دیدن سنسور می‌تواند مشکلاتی برای ایمنی و نگهداری سیستم ایجاد کند.

ترموول در این شرایط مانند یک محفظه محافظ بین سنسور و سیال عمل می‌کند. با این حال، خود ترموول نیز در معرض فشار فرآیند قرار دارد و باید از نظر استحکام مکانیکی برای شرایط طراحی مناسب باشد.

در کاربردهای پرفشار، مواردی مانند فشار طراحی، دمای طراحی، ضخامت دیواره، جنس متریال، هندسه ترموول و نوع اتصال باید بررسی شوند.

بنابراین انتخاب ترموول صرفاً براساس قطر سنسور یا سایز اتصال صحیح نیست و مشخصات فرآیند باید در انتخاب دخالت داده شوند.

نقش Thermowell در جریان‌های با سرعت بالا

سرعت جریان سیال یکی از عوامل مهم در طراحی مکانیکی ترموول است. هنگامی که سیال با سرعت زیاد از اطراف ترموول عبور می‌کند، نیروهای دینامیکی می‌توانند باعث ایجاد ارتعاش در آن شوند.

یکی از پدیده‌های مهم در این شرایط Vortex Shedding یا تشکیل و جداشدن گردابه‌ها در اطراف ترموول است. این پدیده می‌تواند نیروی متناوبی ایجاد کند که در صورت نزدیک شدن فرکانس تحریک به فرکانس طبیعی ترموول، احتمال رزونانس افزایش می‌یابد.

ارتعاش مداوم می‌تواند تنش‌های سیکلی ایجاد کرده و در طول زمان موجب خستگی مکانیکی و حتی شکست ترموول شود.

به همین دلیل، در خطوطی که سرعت جریان بالاست، استفاده از ترموول باید همراه با بررسی مکانیکی مناسب باشد. در چنین شرایطی عواملی مانند طول آزاد، قطر، ضخامت، جنس، سرعت جریان و فرکانس طبیعی اهمیت ویژه‌ای دارند.

کلیک کنید: چرا ترموول در جریان‌های سیال بالا دچار ارتعاش می‌شود؟

استفاده از ترموول در محیط‌های خورنده

یکی دیگر از کاربردهای مهم Thermowell، محافظت از سنسور در محیط‌های خورنده است. تماس مستقیم برخی سیالات شیمیایی با سنسور می‌تواند باعث خوردگی غلاف یا اجزای داخلی آن شود.

در این شرایط، انتخاب جنس ترموول اهمیت بسیار زیادی دارد. نمی‌توان تنها براساس عنوان کلی «استیل» یا «آلیاژ نیکل» تصمیم گرفت؛ بلکه باید گرید دقیق متریال و شرایط شیمیایی فرآیند بررسی شود.

پارامترهای مهم در انتخاب جنس عبارت‌اند از:

• نوع سیال
• ترکیب شیمیایی
• غلظت مواد خورنده
• دمای فرآیند
• فشار
• مدت زمان تماس
• شرایط اکسیدکننده یا احیاکننده

برای مثال، Stainless Steel 316 در بسیاری از محیط‌های حاوی کلرید نسبت به 304 مقاومت به خوردگی بهتری دارد، اما این موضوع به معنی مناسب بودن 316 برای تمام محیط‌های خورنده نیست.

در شرایط سخت‌تر، بسته به نوع فرآیند ممکن است استفاده از آلیاژهای پایه نیکل مانند برخی گریدهای Inconel مورد بررسی قرار گیرد.

ترموول برای دماهای بالا

در فرآیندهای دمای بالا، تنها محدوده اندازه‌گیری سنسور اهمیت ندارد؛ بلکه متریال و طراحی ترموول نیز باید بتواند شرایط حرارتی فرآیند را تحمل کند.

افزایش دما می‌تواند خواص مکانیکی برخی فلزات را تغییر دهد و مقاومت آن‌ها در برابر اکسیداسیون، خزش یا خوردگی را کاهش دهد.

به همین دلیل، برای کاربردهایی مانند:

• کوره‌های صنعتی
• صنایع فولاد
• صنایع پتروشیمی
• خطوط بخار
• تجهیزات حرارتی
• فرآیندهای احتراقی

باید جنس و طراحی ترموول متناسب با دمای واقعی فرآیند انتخاب شود.

در دماهای بالا ممکن است برخی گریدهای Stainless Steel مناسب باشند و در شرایط سخت‌تر، آلیاژهای پایه نیکل گزینه مناسب‌تری باشند. انتخاب نهایی باید براساس گرید دقیق متریال و شرایط فرآیند انجام شود.

خواندن این مقاله را از دست ندهید:چرا ترموول ترک می‌خورد؟ بررسی علت‌ها، نشانه‌ها و راه‌حل‌ها

چگونه جنس مناسب Thermowell را انتخاب کنیم؟

انتخاب جنس ترموول یکی از مهم‌ترین مراحل طراحی سیستم اندازه‌گیری دما است. جنس مناسب باید بتواند هم‌زمان در برابر دما، فشار، خوردگی و تنش‌های مکانیکی مقاومت کافی داشته باشد.

انتخاب جنس ترموول براساس دما

ابتدا باید دمای کاری، حداقل و حداکثر دمای فرآیند مشخص شود. سپس مقاومت متریال انتخابی در محدوده دمایی موردنظر بررسی شود.

متریالی که در دمای محیط عملکرد مناسبی دارد، لزوماً در دمای بالا همان عملکرد مکانیکی را نخواهد داشت.

انتخاب متریال براساس خوردگی

نوع سیال باید پیش از انتخاب جنس مشخص شود. وجود کلرید، ترکیبات اسیدی، گوگردی یا سایر مواد شیمیایی می‌تواند انتخاب متریال را تغییر دهد.

برای همین، انتخاب جنس ترموول بدون اطلاع از ترکیب سیال می‌تواند ریسک خوردگی و خرابی زودهنگام را افزایش دهد.

انتخاب جنس براساس فشار

در خطوط تحت فشار، متریال باید استحکام کافی داشته باشد و طراحی ترموول نیز باید با فشار و دمای فرآیند هماهنگ باشد.

در این شرایط، ضخامت دیواره و هندسه ترموول به اندازه جنس آن اهمیت دارند.

انتخاب جنس براساس سرعت جریان

در جریان‌های سریع، خواص مکانیکی متریال و مقاومت آن در برابر تنش‌های سیکلی اهمیت بیشتری پیدا می‌کند.

در چنین شرایطی باید علاوه بر متریال، طول آزاد، قطر، ضخامت و فرکانس طبیعی ترموول نیز بررسی شوند.

Stainless Steel بهتر است یا Inconel؟

این سؤال پاسخ ثابتی ندارد؛ زیرا انتخاب متریال باید براساس شرایط فرآیند انجام شود.

Stainless Steel برای بسیاری از کاربردهای صنعتی انتخابی متداول و اقتصادی است و بسته به گرید می‌تواند مقاومت مناسبی در برابر خوردگی و دما داشته باشد.

Inconel به خانواده‌ای از آلیاژهای پایه نیکل گفته می‌شود که برخی گریدهای آن برای شرایط دمایی و محیط‌های سخت مناسب هستند.

بنابراین نمی‌توان گفت Inconel همیشه بهتر از Stainless Steel است. انتخاب صحیح به گرید دقیق آلیاژ، دمای کاری، فشار، نوع سیال، میزان خورندگی و شرایط مکانیکی بستگی دارد.

آیا استفاده از Thermowell روی دقت اندازه‌گیری تأثیر دارد؟

وجود ترموول می‌تواند روی زمان پاسخ حرارتی سنسور تأثیر بگذارد، زیرا سنسور دیگر مستقیماً با سیال در تماس نیست.

حرارت باید ابتدا از سیال به دیواره ترموول و سپس به سنسور منتقل شود. به همین دلیل، پاسخ سیستم ممکن است نسبت به یک سنسور بدون ترموول کندتر باشد.

با این حال، کندتر شدن پاسخ الزاماً به معنی کاهش دقت نهایی اندازه‌گیری نیست. طراحی مناسب ترموول، انتخاب ابعاد صحیح و ایجاد تماس حرارتی مناسب بین سنسور و ترموول می‌تواند عملکرد سیستم را بهبود دهد.

در فرآیندهایی که دما با سرعت زیادی تغییر می‌کند، باید میان سرعت پاسخ، حفاظت سنسور و استحکام مکانیکی ترموول تعادل ایجاد شود.

جهت آشنایی با همه چیز درباره استاندارد ترموول و شاخص های کلیدی کلیک کنید.

آیا ترموول باعث افزایش عمر سنسور می‌شود؟

در بسیاری از کاربردهای صنعتی، استفاده از ترموول می‌تواند عمر مفید سنسور را افزایش دهد؛ زیرا سنسور را از تماس مستقیم با سیال، فشار، خوردگی و برخی نیروهای مکانیکی محافظت می‌کند.

البته عمر سنسور تنها به وجود ترموول وابسته نیست. کیفیت سنسور، جنس غلاف، محدوده دمایی، شرایط فرآیند، نصب صحیح و کالیبراسیون نیز بر عمر و عملکرد آن تأثیر دارند.

ترموول فلنجی بهتر است یا رزوه‌ای؟

انتخاب اتصال فلنجی یا رزوه‌ای باید براساس شرایط فرآیند و طراحی خط انجام شود.

اتصال فلنجی در بسیاری از کاربردهای صنعتی و خطوط تحت فشار مورد استفاده قرار می‌گیرد و می‌تواند برای تعمیر و نگهداری مناسب باشد.

اتصال رزوه‌ای نیز در بسیاری از سیستم‌های ساده‌تر و کاربردهایی که شرایط فشار و نصب اجازه می‌دهد، مورد استفاده قرار می‌گیرد.

بنابراین نمی‌توان یک نوع اتصال را به‌عنوان گزینه بهتر برای تمام پروژه‌ها معرفی کرد.

آیا ترموول برای خطوط بخار لازم است؟

در خطوط بخار، سنسور دما معمولاً با دمای بالا، فشار و جریان سیال مواجه است. به همین دلیل محافظت از سنسور اهمیت زیادی دارد.

استفاده از Thermowell می‌تواند در چنین شرایطی راهکار مناسبی باشد، اما انتخاب آن باید براساس فشار، دمای بخار، سرعت جریان، جنس متریال و طراحی مکانیکی انجام شود.

در خطوط بخار با سرعت یا فشار بالا، بررسی مکانیکی ترموول اهمیت ویژه‌ای دارد.

آیا استفاده از Thermowell در صنایع پتروشیمی ضروری است؟

ترموول در بسیاری از فرآیندهای پتروشیمی برای محافظت از سنسورهای دما استفاده می‌شود؛ زیرا این صنایع معمولاً شامل فرآیندهایی با فشار، دمای بالا، سیالات شیمیایی و شرایط عملیاتی سخت هستند.

با این حال، برای انتخاب ترموول مناسب در صنایع پتروشیمی باید مشخصات واقعی فرآیند بررسی شود.

نوع سیال، فشار، دما، سرعت جریان، خوردگی، متریال، اتصال و ابعاد ترموول از مهم‌ترین پارامترهای انتخاب هستند.

آیا Thermowell می‌تواند دچار شکست شود؟

بله. ترموول نیز مانند هر تجهیز مکانیکی دیگری ممکن است در شرایط نامناسب دچار خرابی شود.

در خطوط با سرعت جریان بالا، تشکیل گردابه و ایجاد نیروهای متناوب می‌تواند باعث ارتعاش ترموول شود. اگر فرکانس تحریک به فرکانس طبیعی آن نزدیک شود، احتمال رزونانس افزایش پیدا می‌کند.

ادامه این وضعیت می‌تواند باعث ایجاد خستگی مکانیکی و در نهایت شکست شود.

بنابراین برای کاربردهای با جریان سریع، طراحی ترموول باید از نظر ارتعاش، تنش و خستگی مکانیکی بررسی شود.

علائم خرابی Thermowell چیست؟

برخی علائم می‌توانند نشان‌دهنده وجود مشکل در ترموول باشند:

• لرزش غیرعادی
• نوسان غیرمنطقی دمای اندازه‌گیری‌شده
• ترک یا شکست در محل اتصال
• تغییر شکل بدنه
• خوردگی شدید
• شل شدن اتصال
• تغییر ناگهانی در رفتار سنسور
• صدای غیرعادی در محل نصب

در صورت مشاهده این علائم، به‌خصوص در خطوط پرفشار یا با سرعت جریان بالا، باید وضعیت ترموول و سنسور بررسی شود.

چک‌لیست انتخاب Thermowell مناسب

قبل از خرید یا سفارش ترموول، اطلاعات زیر را مشخص کنید:

پارامتر	اهمیت
نوع سنسور	تعیین ابعاد داخلی ترموول
دمای کاری	انتخاب متریال
حداکثر دما	بررسی عملکرد متریال
فشار کاری	بررسی استحکام
سرعت جریان	بررسی ارتعاش
نوع سیال	انتخاب جنس
چگالی سیال	مؤثر بر نیروهای جریان
میزان خورندگی	انتخاب آلیاژ مناسب
طول ترموول	مؤثر بر پاسخ و استحکام
قطر ترموول	مؤثر بر طراحی مکانیکی
ضخامت دیواره	مؤثر بر مقاومت
نوع اتصال	متناسب با خط فرآیندی
شرایط ارتعاشی	بررسی احتمال شکست
شرایط نصب	تعیین شکل و ابعاد

هرچه اطلاعات فرآیند دقیق‌تر باشد، امکان انتخاب ترموول مناسب بیشتر خواهد بود.

جمع‌بندی

Thermowell یا ترموول یکی از تجهیزات مهم برای حفاظت از سنسورهای دما در بسیاری از فرآیندهای صنعتی است، اما استفاده از آن برای تمام سنسورها یک الزام عمومی و مطلق محسوب نمی‌شود.

زمانی که سنسور در معرض فشار، دمای بالا، جریان سریع، خوردگی، ضربه یا شرایط مکانیکی سخت قرار دارد، استفاده از ترموول می‌تواند نقش مهمی در افزایش ایمنی، قابلیت اطمینان و عمر سیستم اندازه‌گیری داشته باشد.

در انتخاب Thermowell نباید تنها به قیمت یا ابعاد سنسور توجه کرد. دمای فرآیند، فشار، سرعت جریان، نوع سیال، میزان خوردگی، جنس آلیاژ، طول، قطر، ضخامت و نوع اتصال همگی باید در نظر گرفته شوند.

همچنین در خطوط با سرعت جریان بالا، بررسی Vortex Shedding، فرکانس طبیعی، رزونانس و خستگی مکانیکی اهمیت ویژه‌ای دارد؛ زیرا انتخاب نادرست ترموول می‌تواند باعث ارتعاش و حتی شکست تجهیز شود.

در نهایت، انتخاب ترموول مناسب بخشی از طراحی صحیح سیستم اندازه‌گیری دما است و باید براساس شرایط واقعی فرآیند و الزامات فنی پروژه انجام شود.
