انواع اتصال ترموول Thermowell چیست؟
ترموول (Thermowell) یکی از تجهیزات مهم در سیستمهای اندازهگیری دما است که برای محافظت از سنسورهایی مانند ترموکوپل و RTD در برابر فشار، دمای بالا، خوردگی، ارتعاش و جریان سیال مورد استفاده قرار میگیرد. سنسور دما داخل ترموول قرار میگیرد و بدون تماس مستقیم با سیال فرآیندی، دمای محیط را اندازهگیری میکند.
خواندن این مقاله را از دست ندهید:ترموول (THERMOWELL) چیست؟انواع ترموول ابزاردقیق
یکی از مهمترین پارامترها در طراحی و انتخاب ترموول، نوع اتصال آن به فرآیند است. اتصال باید علاوه بر ایجاد آببندی مناسب، توانایی تحمل فشار، دما و تنشهای مکانیکی واردشده از طرف فرآیند را داشته باشد. به همین دلیل آشنایی با انواع اتصال ترموول برای انتخاب تجهیز مناسب اهمیت زیادی دارد.

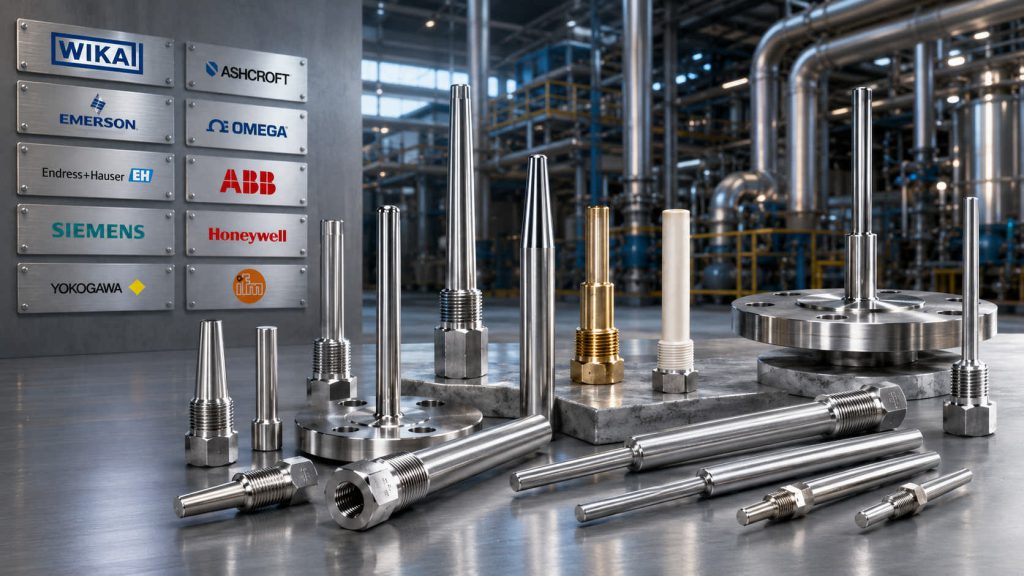

بهطور کلی، ترموولها از نظر روش اتصال به سه گروه اصلی رزوهای، فلنجی و جوشی تقسیم میشوند.
ترموول رزوهای چیست؟
ترموول رزوهای یکی از رایجترین انواع Thermowell است که با استفاده از رزوه روی بدنه، به اتصال رزوهای موجود در لوله، مخزن یا تجهیز فرآیندی متصل میشود. طراحی ساده این مدل باعث شده نصب، باز کردن و تعویض آن نسبتاً آسان باشد.
ترموول رزوهای بیشتر در سیستمهایی استفاده میشود که فشار و دمای فرآیند در محدوده قابل قبول برای اتصال رزوهای قرار دارد. از مهمترین مزایای آن میتوان به نصب آسان، هزینه مناسب، ابعاد جمعوجور و امکان تعویض سریع اشاره کرد.
با این حال، انتخاب ترموول رزوهای صرفاً بر اساس سایز رزوه انجام نمیشود. نوع رزوه، جنس ترموول، فشار کاری، دمای فرآیند و روش آببندی باید قبل از نصب بررسی شوند.
مزایای ترموول رزوهای
- نصب و تعویض آسان
- مناسب برای بسیاری از کاربردهای عمومی
- هزینه اولیه مناسب
- اشغال فضای کمتر
- امکان دسترسی سادهتر برای تعمیرات
ترموول رزوهای در چه شرایطی مناسب است؟
این مدل معمولاً برای خطوط و تجهیزاتی مناسب است که شرایط فرآیندی بسیار شدید ندارند. در صورتی که سیستم با فشار یا دمای بسیار بالا کار کند، باید مقاومت اتصال رزوهای با دقت بیشتری بررسی شود و ممکن است مدل فلنجی یا جوشی انتخاب مناسبتری باشد.
ترموول فلنجی چیست؟
در ترموول فلنجی، اتصال به فرآیند توسط فلنج انجام میشود. این نوع ترموول در صنایع نفت، گاز، پتروشیمی، نیروگاه، پالایشگاه، صنایع شیمیایی و بسیاری از فرآیندهای صنعتی کاربرد گستردهای دارد.
اتصال فلنجی امکان ایجاد یک اتصال مکانیکی مستحکم و آببندی مناسب را فراهم میکند. همچنین در صورت نیاز به تعمیر یا تعویض ترموول، میتوان مجموعه را با باز کردن پیچهای فلنج جدا کرد.
در انتخاب ترموول فلنجی باید مواردی مانند سایز فلنج، کلاس فشاری، جنس فلنج، نوع سطح آببندی و استاندارد مورد استفاده مورد توجه قرار گیرد.
مزایای ترموول فلنجی
- مناسب برای بسیاری از خطوط پرفشار
- امکان جداسازی و تعمیر آسانتر نسبت به اتصال جوشی
- آببندی مناسب در صورت انتخاب صحیح گسکت و فلنج
- کاربرد گسترده در صنایع فرآیندی
- قابلیت هماهنگی با استانداردهای مختلف فلنج
ترموول جوشی چیست؟
ترموول جوشی بهصورت مستقیم به لوله، مخزن یا تجهیز فرآیندی جوش داده میشود. در این روش، ترموول بخشی از ساختار خط فرآیند محسوب شده و اتصال بسیار مستحکمی ایجاد میکند.
این مدل برای کاربردهایی مناسب است که استحکام اتصال و کاهش احتمال نشتی اهمیت زیادی دارد. در بسیاری از فرآیندهای صنعتی با فشار و دمای بالا، استفاده از اتصال جوشی میتواند گزینه مناسبی باشد؛ البته طراحی و اجرای جوش باید مطابق الزامات فنی پروژه انجام شود.
مهمترین محدودیت ترموول جوشی، دشوارتر بودن فرآیند نصب و تعویض آن است. برای خارج کردن این مدل معمولاً باید عملیات برش و جوشکاری مجدد انجام شود؛ بنابراین موضوع تعمیرات آینده باید در مرحله طراحی در نظر گرفته شود.
تفاوت ترموول رزوهای، فلنجی و جوشی چیست؟
تفاوت اصلی این سه مدل در نحوه اتصال، میزان استحکام، قابلیت تعمیر، شرایط کاری و کاربرد صنعتی است.
- ترموول رزوهای معمولاً برای کاربردهایی با اهمیت نصب و تعویض سریع، گزینه مناسبی است.
- ترموول فلنجی برای طیف گستردهای از فرآیندهای صنعتی، بهخصوص سیستمهایی که نیاز به اتصال مستحکم و قابلیت جداسازی دارند، کاربرد زیادی دارد. ترموول جوشی نیز زمانی انتخاب میشود که ایجاد یک اتصال دائمی و مقاوم اهمیت بیشتری داشته باشد.
بنابراین نمیتوان گفت یک مدل در تمام پروژهها بهترین گزینه است. انتخاب باید براساس شرایط واقعی فرآیند انجام شود.
جدول مقایسه انواع اتصال ترموول
| نوع اتصال | روش نصب | قابلیت تعمیر | کاربرد معمول |
|---|---|---|---|
| رزوهای | پیچ شدن به اتصال رزوهای | آسان | فشار و دمای متوسط |
| فلنجی | پیچ و مهره و فلنج | مناسب | فرآیندهای صنعتی و پرفشار |
| جوشی | جوش مستقیم به خط | دشوارتر | شرایط سخت و اتصال دائمی |
چگونه بهترین اتصال ترموول را انتخاب کنیم؟
برای انتخاب صحیح اتصال ترموول ابتدا باید شرایط فرآیند مشخص شود. فشار و دمای کاری، نوع سیال، سرعت جریان، میزان خوردگی، ارتعاش، جنس خط فرآیند و نحوه دسترسی برای تعمیرات، از مهمترین عوامل تصمیمگیری هستند.
برای مثال، اگر خط فرآیند فشار بالایی داشته باشد، انتخاب یک اتصال صرفاً بر اساس قیمت میتواند باعث ایجاد مشکلات ایمنی و مکانیکی شود. همچنین در محیطهای خورنده، حتی اگر نوع اتصال کاملاً مناسب باشد، استفاده از متریال نامناسب میتواند موجب کاهش عمر ترموول شود.
بنابراین انتخاب جنس ترموول در کنار نوع اتصال اهمیت زیادی دارد. موادی مانند فولاد زنگنزن در بسیاری از کاربردهای صنعتی استفاده میشوند، اما انتخاب نهایی باید بر اساس نوع سیال، دما و شرایط خوردگی انجام شود.
اهمیت طراحی مکانیکی ترموول
نوع اتصال تنها عامل مؤثر بر عملکرد ترموول نیست. طول غوطهوری، قطر ساقه، ضخامت دیواره، جنس متریال و شکل نوک ترموول نیز باید متناسب با شرایط فرآیند طراحی شوند.
در خطوطی که سرعت جریان سیال زیاد است، ترموول تحت نیروهای ناشی از جریان قرار میگیرد و ممکن است دچار ارتعاش شود. در چنین شرایطی، بررسی استحکام مکانیکی و فرکانس طبیعی ترموول اهمیت ویژهای دارد.
از طرف دیگر، اگر طول ترموول بیش از اندازه کوتاه باشد، سنسور ممکن است در موقعیتی قرار نگیرد که دمای واقعی فرآیند را بهدرستی اندازهگیری کند. بنابراین طراحی ترموول باید همزمان دقت اندازهگیری و مقاومت مکانیکی را در نظر بگیرد.
کلیک کنید:چرا ترموول ترک میخورد؟ بررسی علتها، نشانهها و راهحلها
ارتباط ترموول با ترموکوپل و RTD
ترموول بهتنهایی وظیفه اندازهگیری دما را انجام نمیدهد، بلکه یک محفظه محافظ برای سنسور است. سنسورهایی مانند ترموکوپل تایپ K، تایپ J و RTD PT100 میتوانند داخل ترموول نصب شوند.
در نتیجه هنگام انتخاب ترموول باید ابعاد داخلی آن با قطر و طول سنسور هماهنگ باشد. همچنین فاصله بین سنسور و جداره داخلی ترموول و روش انتقال حرارت نیز میتواند بر زمان پاسخ سیستم اندازهگیری تأثیر بگذارد.
اگر در سایت خود صفحهای درباره ترموکوپل دارید، این عبارت میتواند بهعنوان یکی از لینکهای داخلی مقاله استفاده شود. همچنین عبارت سنسور PT100 میتواند به صفحه مرتبط با سنسورهای مقاومتی لینک شود.
مطالعه کنید: ترموول رزوهای چگونه از ترموکوپل وRTD محافظت می کند؟
چه زمانی ترموول فلنجی انتخاب بهتری است؟
در فرآیندهایی که فشار و دمای کاری بالا است یا امکان جداسازی تجهیز برای تعمیرات اهمیت دارد، ترموول فلنجی معمولاً گزینه قابل بررسی است. البته انتخاب آن باید بر اساس کلاس فشاری و استاندارد اتصال انجام شود.
همچنین در پروژههای صنعتی بزرگ، هماهنگی فلنج ترموول با فلنج موجود در خط اهمیت زیادی دارد. اشتباه در انتخاب سایز یا کلاس فلنج میتواند باعث ایجاد مشکل در نصب و آببندی شود.
چه زمانی ترموول جوشی مناسبتر است؟
اگر هدف ایجاد یک اتصال بسیار مقاوم و دائمی باشد، ترموول جوشی میتواند گزینه مناسبی باشد. این مدل بهخصوص در برخی خطوط فرآیندی حساس که احتمال نشتی باید کاهش پیدا کند، مورد استفاده قرار میگیرد.
با این حال، پیش از انتخاب آن باید دسترسی برای تعمیرات آینده بررسی شود. اگر سنسور یا ترموول نیاز به تعویض دورهای داشته باشد، اتصال جوشی ممکن است فرآیند تعمیر را پیچیدهتر کند.
اشتباهات رایج هنگام انتخاب اتصال ترموول
یکی از اشتباهات رایج، انتخاب ترموول فقط بر اساس قیمت یا ابعاد سنسور است. در حالی که فشار، دما، نوع سیال و شرایط مکانیکی فرآیند تأثیر مستقیمی بر عملکرد و ایمنی تجهیز دارند.
اشتباه دیگر، بیتوجهی به نوع رزوه یا استاندارد فلنج است. حتی اگر ترموول از نظر جنس و ابعاد مناسب باشد، عدم تطابق اتصال میتواند نصب را غیرممکن یا آببندی را نامطمئن کند.
همچنین استفاده از یک طراحی یکسان برای تمام خطوط فرآیندی صحیح نیست. هر پروژه باید بر اساس شرایط واقعی خود بررسی و طراحی شود.
جمعبندی؛ کدام اتصال ترموول را انتخاب کنیم؟
انتخاب بین ترموول رزوهای، ترموول فلنجی و ترموول جوشی باید بر اساس شرایط فرآیند انجام شود. مدل رزوهای برای بسیاری از کاربردهای عمومی و شرایط متوسط مناسب است، مدل فلنجی در بسیاری از فرآیندهای صنعتی و پرفشار کاربرد دارد و مدل جوشی برای ایجاد اتصال مقاوم و دائمی مورد استفاده قرار میگیرد.
در نهایت، برای انتخاب یک ترموول مناسب باید مجموعهای از پارامترها شامل فشار، دما، نوع سیال، سرعت جریان، جنس متریال، ابعاد سنسور و روش اتصال بررسی شود. انتخاب اصولی ترموول علاوه بر افزایش طول عمر تجهیزات اندازهگیری، به کاهش خطا و افزایش ایمنی فرآیند نیز کمک میکند.
سوالات متداول
سه نوع اصلی اتصال ترموول شامل رزوهای، فلنجی و جوشی است. هرکدام براساس شرایط فرآیند و نیازهای نصب و تعمیرات انتخاب میشوند.
ترموول رزوهای بیشتر برای کاربردهایی با شرایط کاری متوسط استفاده میشود و به دلیل نصب و تعویض آسان، گزینه مناسبی برای بسیاری از سیستمهای عمومی اندازهگیری دما است.
اتصال فلنجی امکان ایجاد اتصال مستحکم و آببندی مناسب را فراهم کرده و در بسیاری از خطوط صنعتی و فرآیندهای پرفشار مورد استفاده قرار میگیرد.
بله، اما تعویض آن نسبت به مدل رزوهای و فلنجی دشوارتر است، زیرا برای جدا کردن ترموول معمولاً به عملیات برش و جوشکاری نیاز خواهد بود.
بله. جنس ترموول باید متناسب با دما، فشار و ماهیت سیال انتخاب شود. مقاومت در برابر خوردگی و شرایط محیطی نیز باید در انتخاب متریال مورد توجه قرار گیرد.
خیر. ابعاد داخلی ترموول باید با قطر و طول سنسور هماهنگ باشد. نوع سنسور، نحوه نصب و شرایط اندازهگیری نیز در انتخاب ترموول مؤثر هستند.
برای انتخاب دقیق بهتر است اطلاعاتی مانند دمای کاری، فشار کاری، نوع سیال، جنس خط، سایز اتصال، نوع اتصال، طول غوطهوری و مشخصات سنسور در اختیار تأمینکننده قرار گیرد.
