ترموکوپل تایپ K شاید شناختهشدهترین حسگر دمای صنعتی در جهان باشد. در کارخانهها، آزمایشگاهها و کورهها تقریباً همیشه ردپایی از آن دیده میشود. اما بسیاری از کاربران از عمر کوتاه آن گلایه میکنند: «چرا بعد از چند ماه، دقتش افت میکند یا کاملاً خراب میشود؟»
پاسخ این پرسش در جزئیات پنهان است — انتخاب غلاف، شیوه نصب، نحوه استفاده و مراقبت. در این مقاله با نکاتی آشنا میشوید که مهندسان ابزار دما برای افزایش چندبرابری عمر ترموکوپل تایپ K استفاده میکنند.
ترموکوپل تایپ K دقیقاً چگونه کار میکند؟
برای درک راز افزایش طول عمر، ابتدا باید عملکرد آن را بشناسیم.
ترموکوپل نوع K از دو فلز متفاوت تشکیل شده است:
- Chromel (نیکل-کروم)
- Alumel (نیکل-آلومینیوم)
زمانی که نوک این دو فلز در معرض دمای بالا قرار میگیرد، بین آنها اختلاف پتانسیل الکتریکی ایجاد میشود که به نسبت دما تغییر میکند.
این ولتاژ بسیار کوچک (چند میلیولت) توسط کنترلر یا نشاندهنده به دما تبدیل میشود.
ویژگی مهم تایپ K:
- محدوده اندازهگیری دمایی تا حدود ۱۲۶۰ °C
- مقاومت بالا در برابر اکسید شدن
- قیمت مناسب نسبت به دقت بالا
- قابل استفاده در محیطهای اکسیدکننده و خشک
اما همین ساختار فلزی باعث میشود در برابر خورندگی، شوک حرارتی و رطوبت آسیبپذیر باشد.
ما در این مقاله در رابطه با ترموکوپل چیست و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
عوامل اصلی کاهش عمر ترموکوپل تایپ K
۱. اکسید شدن فلز Chromel و Alumel:
در دماهای بالا، اکسیژن محیط با فلز واکنش میدهد و لایههای اکسیدی تشکیل میدهد که رسانایی را کاهش میدهد.
این پدیده بهتدریج باعث خطای اندازهگیری و در نهایت خرابی کامل میشود.
۲. شوک حرارتی:
تغییر سریع دما (مثلاً از 200 تا 800 °C در چند ثانیه) موجب ترکهای میکروسکوپی در محل جوش ترموکوپل میگردد. این آسیب قابل ترمیم نیست.
۳. غلاف نامناسب یا بیکیفیت:
غلاف محافظ، اولین خط دفاعی ترموکوپل در برابر حرارت و مواد خورنده است. انتخاب اشتباه، عمر را نصف یا کمتر میکند.
۴. اتصال با کابلهای غیر استاندارد:
بسیاری از کاربران از کابلهای معمولی برای تمدید استفاده میکنند، درحالیکه این کابلها ضریب ترموالکتریکی متفاوتی دارند و دما را اشتباه منتقل میکنند.
۵. لرزش، ضربه و نصب نادرست:
ترموکوپل الزاماً باید در محل پایدار و تماس دقیق با محیط داغ قرار گیرد. هرگونه انحراف، لرزش یا خم شدن طولانی مدت اتصال را ضعیف میکند.
۶. رطوبت، بخار یا گاز خورنده:
در محیطهای حاوی سولفور، کلر یا بخار اسیدی، ترموکوپل تایپ K به سرعت تخریب میشود و باید از نوع مقاوم یا با غلاف ویژه استفاده کرد.
خواندن این مقالات را از دست ندهید:
رازهای کاربردی برای افزایش طول عمر ترموکوپل تایپ K
1. انتخاب درست غلاف محافظ
غلاف، نقش سپر محافظ دارد. سه انتخاب اصلی برای کاربردهای مختلف:
| نوع غلاف | محدوده دمایی | مقاومت به خوردگی | شرایط مناسب |
|---|---|---|---|
| Inconel 600 | تا ۱۱۰۰ °C | بسیار زیاد | محیطهای خشک یا اکسیدکننده |
| Stainless Steel 316 | تا ۸۰۰ °C | زیاد | رطوبت بالا، بخار، محیط اسیدی ضعیف |
| Alumina Ceramic | تا ۱۳۰۰ °C | متوسط | کورههای آزمایشگاهی با جو خنثی |
- اگر محیط کاری دارای بخار یا رطوبت است، SS 316 بهترین گزینه است.
- در صنایع فولاد و کورههای حرارتی، Inconel ماندگاری بالاتری دارد.
- در دماهای بسیار بالا و محیط خنثی، آلومینا توصیه میشود.
جهت آشنایی با انواع غلاف ترموکوپل کلیک کنید.
2. رعایت نرخ تغییر دما (Ramp Rate)
- یکی از نکات اصلی در حفظ عمر ترموکوپل، جلوگیری از “شوک حرارتی” است.
- وقتی دما ناگهانی تغییر کند، جوش محل اتصال تحت تنش حرارتی قرار میگیرد.
- سیستم کنترلر دما را طوری تنظیم کنید که افزایش یا کاهش دما بیش از ۵ تا ۱۰ درجه در دقیقه نباشد.
- در کورهها از سیستمهای نرمافزاری Ramp & Soak استفاده کنید تا دما بهتدریج بالا رود.

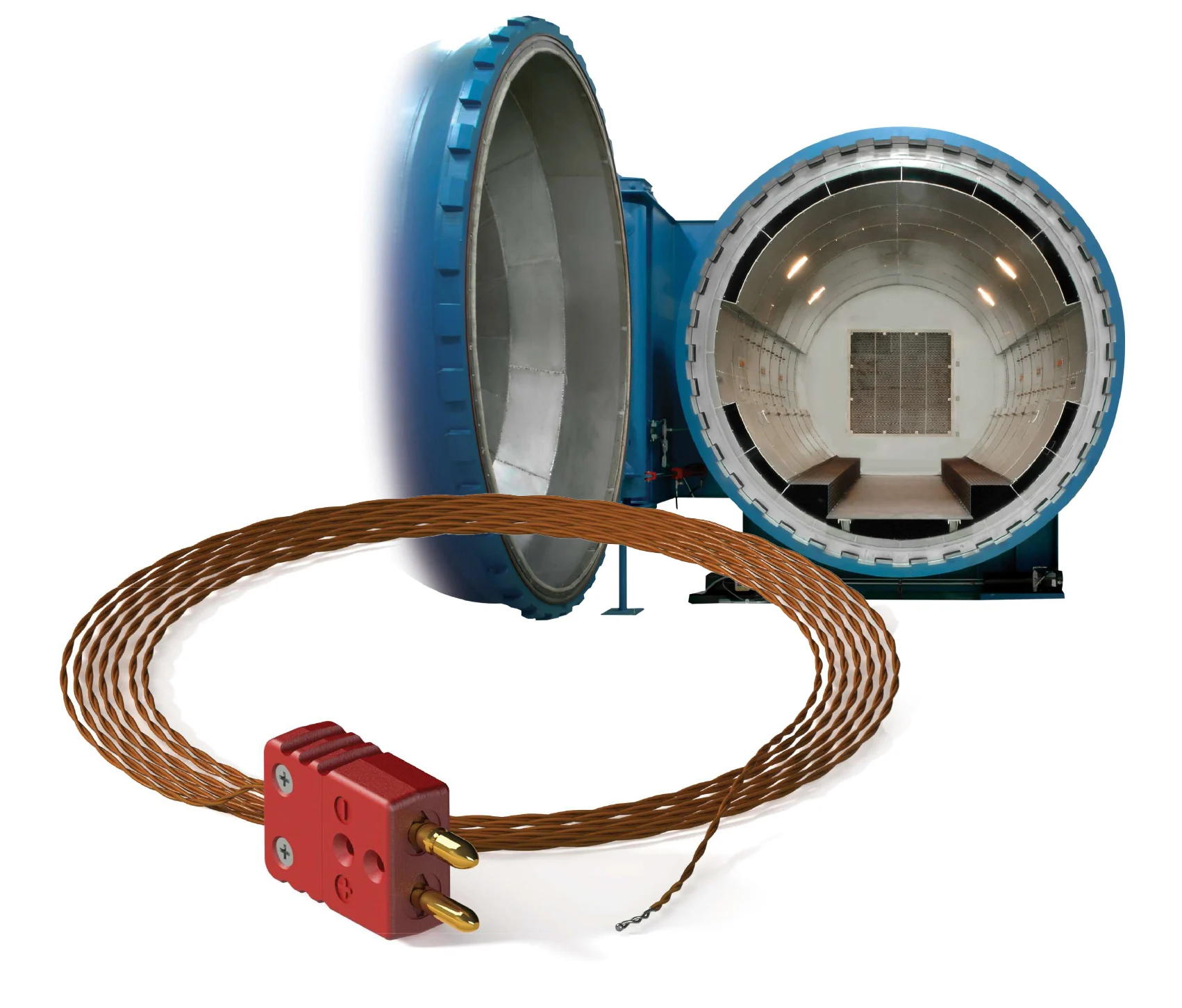

3. استفاده از سیم و کانکتور سازگار با Type K
- کابل ترموکوپل فقط یک رابط ساده نیست — جنس آن باید دقیقا با ماهیت فلز ترموکوپل هماهنگ باشد.
- استاندارد ANSI رنگ سیمهای تایپ K را زرد (مثبت) و قرمز (منفی) معرفی کرده است.
- از کابلهای دارای مشخصه “Compensating Type K” استفاده کنید.
- در مسیر کابل بههیچوجه از کانکتورهای معمولی یا سیمهای مسی استفاده نکنید.
- فاصله زیاد را با کابل جبران مخصوص انجام دهید تا افت ولتاژ رخ ندهد.
4. انجام نگهداری و بازرسی منظم
ترموکوپلها نباید یکبار نصب و بعد فراموش شوند.
هر چند ماه لازم است عملیات زیر انجام شود:
| فعالیت | دوره پیشنهادی | توضیح |
|---|---|---|
| تمیزکاری سطح غلاف | هر ۲ ماه | حذف دوده، اکسید و چربی |
| بررسی مقاومت اتصال | هر ماه | شناسایی خرابی قبل از وقوع |
| کالیبراسیون نسبت به مرجع استاندارد | هر ۳ ماه | کنترل خطا و افت حساسیت |
| بازدید از مسیر کابل | هر ماه | اطمینان از سلامت کانکتور و عایق |
- اگر مقاومت اتصال بیش از حد معمول بالا برود، یعنی نوک ترموکوپل آسیب دیده است و باید تعویض شود.
5. نصب صحیح و در نقطه مناسب
محل نصب ترموکوپل تعیین میکند که دقت و دوام آن چگونه باشد.
برای نصب درست:
- نوک حسگر باید در مرکز ناحیه حرارتی قرار گیرد نه در لبه.
- عمق فرو رفتن حداقل ۵ تا ۱۰ برابر قطر غلاف باشد تا انتقال گرما یکنواخت انجام شود.
- همیشه از بوش یا فلنج محکم برای نگهداشتن آن استفاده کنید تا لرزش حذف شود.
- اگر محیط خورنده است، استفاده از غلاف دولایه توصیه میشود.
6. کالیبراسیون دورهای و ثبت نتایج
ترموکوپلها با گذشت زمان دچار تغییر در ویژگی ترموالکتریک میشوند.
- با استفاده از منبع دمای مرجع استاندارد (مثلاً حمام روغن تا 300 °C یا وان نمک مذاب) هر چند ماه خطا را بررسی کنید.
- نتایج را ثبت کنید و اگر اختلاف بیش از ۵ °C داشت، ترموکوپل باید تعویض شود.
- این کار نهتنها عمر را افزایش میدهد بلکه اعتماد سیستم کنترلی را بالا میبرد.
کلیک کنید: نحوه تست ترموکوپل نوع K با مولتیمتر دیجیتال
7. محافظت در برابر رطوبت و آلودگی محیطی
رطوبت یا گازهای اسیدی دشمن پنهان ترموکوپل هستند.
- در محیطهای مرطوب، از مدلهای با درزگیر سیلیکونی یا اپوکسی استفاده کنید.
- مسیر کابلها را از منابع بخار و حرارت مستقیم جدا نگه دارید.
- از junction box ضد رطوبت برای محل اتصال استفاده شود تا اکسید شدن کانکتور جلوگیری شود.
8. پیشگیری از آسیب مکانیکی
خم شدن مکرر، ضربه یا لرزش شدید باعث شکست در محل اتصال و کاهش عمر مفید میشود.
- در مسیر نصب، کابل را با براکت یا کانال محافظ فلزی ثابت کنید.
- از عبور کابل کنار موتورهای لرزشی یا چکشهای پنوماتیکی پرهیز کنید.
- کابل را نکشید؛ شعاع خم حداقل ۵ سانتیمتر برای هر تغییر جهت رعایت شود.
اشتباهات رایج کاربران در استفاده از ترموکوپل
۱. استفاده از لحیم قلع معمولی برای اتصال سیمها → دمای بالا قلع را ذوب میکند.
۲. تمیز نکردن غلاف در فواصل زمانی منظم → انباشت اکسید باعث خطا میشود.
۳. نصب در نقاط ناصحیح یا لبه کوره → ترموکوپل سریعتر آسیب میبیند.
۴. استفاده از ترموکوپل ارزان و بدون گواهی مواد استاندارد → عمر مفید بسیار کم.
۵. عدم توجه به polarity سیمها (مثبت/منفی) → خطا در قرائت دما.
۶. عبور کابل در کنار جریانهای الکتریکی قوی → نویز و اشتباه در ولتاژ.
چکلیست کامل نگهداری ترموکوپل تایپ K
| مورد بررسی | زمانبندی | هدف |
|---|---|---|
| تمیزکاری غلاف و اتصالات | ماهانه | جلوگیری از رسوب و اکسید |
| بررسی کابل و کانکتور | دو ماه یکبار | پیشگیری از قطع مدار |
| اندازهگیری مقاومت کل مدار | هر ماه | تشخیص زودهنگام خرابی |
| تست دقت در دمای مرجع | هر سه ماه | حفظ صحت اندازهگیری |
| ثبت و آرشیو دادهها | پیوسته | تحلیل روند خرابی و تصمیمگیری |
پرسشهای متداول (FAQ)
۱. ترموکوپل تایپ K معمولاً چقدر عمر میکند؟
در شرایط نرمال و محیط خشک حدود ۶ تا ۱۲ ماه، اما با رعایت نکات بالا میتواند تا ۲–۳ سال دوام بیاورد.
۲. آیا ترموکوپل خراب را میتوان تعمیر کرد؟
خیر، ترموکوپلها یکپارچه هستند؛ فقط باید تعویض شوند.
۳. آیا غلاف محافظ واقعاً مؤثر است؟
بله. آزمایشها نشان دادهاند ترموکوپل با غلاف Inconel نسبت به مدل بدون غلاف تا ۴ برابر عمر بیشتر دارد.
۴. آیا افزایش طول عمر با افت دقت همراه است؟
در صورت نگهداری صحیح و کالیبراسیون منظم، دقت حفظ میشود؛ افت دقت در اثر اکسید شدن و خرابی فیزیکی رخ میدهد.
جمعبندی و توصیه نهایی
افزایش طول عمر ترموکوپل تایپ K حاصل یک راز پیچیده نیست بلکه مجموعهای از رفتارهای درست و نگهداری مستمر است:
- استفاده از غلاف استاندارد و متناسب با محیط
- نصب دقیق در نقطه معتبر حرارتی
- کنترل نرخ تغییر دما
- انجام کالیبراسیون منظم
- مراقبت از کابل، کانکتور و رطوبت
این کارها نهتنها عمر تجهیز را چند برابر میکنند بلکه هزینههای توقف خط تولید و تعمیرات را به حداقل میرسانند.
