در هر فرآیند صنعتی که دمای دقیق نقش تعیینکننده دارد — از ذوب فلز تا تولید دارو — سنسور دما یکی از حیاتیترین اجزا محسوب میشود. در بین انواع سنسورها، ترموکوپل تایپ K (Type K Thermocouple) به دلیل عملکرد پایدار، گسترهی وسیع دمایی و قیمت اقتصادی، تبدیل به استاندارد جهانی شده است.
ترموکوپل نوع K نهتنها در کارخانههای فولاد و پتروشیمی مورد استفاده است، بلکه در صنایع سبک مثل غذایی، نساجی، و خودروسازی نیز گزینهی اول مهندسان طراح محسوب میشود.
در این مقاله، بهصورت فنی و علمی بررسی میکنیم که چرا این نوع ترموکوپل چنین جایگاه ویژهای یافته است.

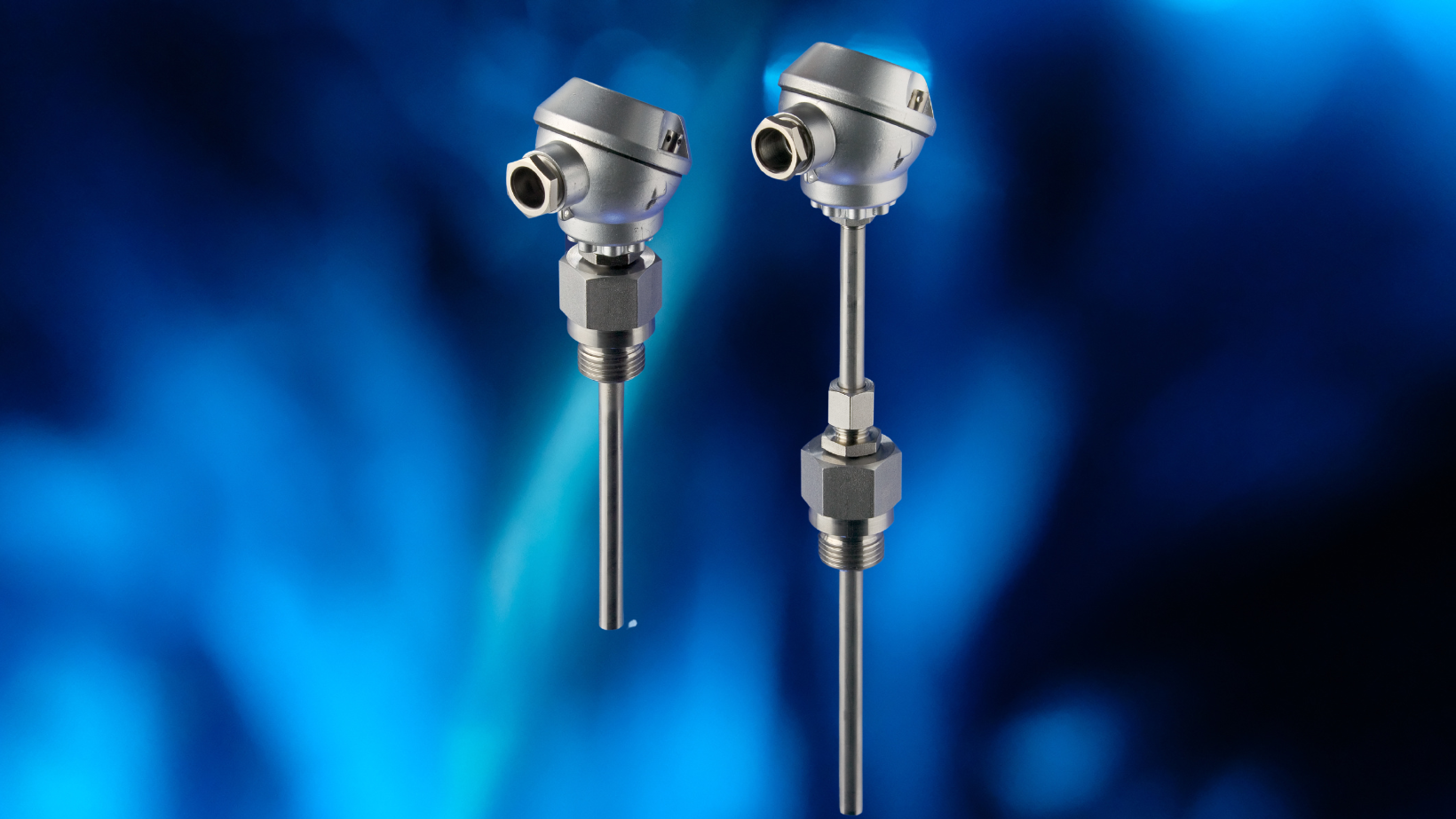

ساختار و اساس عملکرد ترموکوپل Type K
ترموکوپل دستگاهی است که اختلاف دما را به ولتاژ الکتریکی تبدیل میکند. این تبدیل بر پایهی پدیدهای فیزیکی به نام اثر سیبک (Seebeck Effect) انجام میشود.
در ترموکوپل تایپ K از دو آلیاژ متفاوت استفاده میشود:
- سیم کرومل (Chromel) متشکل از نیکل و کروم؛
- سیم آلومل (Alumel) متشکل از نیکل با مقداری آلومینیوم، آهن و منگنز.
هنگامی که این دو فلز در یک نقطه به هم اتصال پیدا کنند و سر دیگرشان در دمای متفاوت قرار گیرد، اختلاف ولتاژی در حد میکروولت تولید میشود. کنترلر یا دستگاه اندازهگیری این ولتاژ را، با استفاده از جداول استاندارد، به دمای واقعی تبدیل میکند.
مزیت اصلی این ساختار ساده ولی کارآمد در این است که نیاز به تغذیه یا منبع تغذیه خارجی ندارد و فقط بر اساس دمای دو نقطه جریان تولید میکند. به همین دلیل، ترموکوپلها در محیطهای صنعتی با نویز بالا و شرایط سخت عملکردی مطمئن دارند.
ما در این مقاله در رابطه با ترموکوپل چیست و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
گسترهی دمایی و مقاومت حرارتی فوقالعاده
ترموکوپل نوع K یکی از معدود سنسورهایی است که بتواند از دماهای زیر صفر تا حدود ۱۲۵۰ درجه سانتیگراد را با دقت مطلوب اندازهگیری کند.
این ویژگی باعث میشود در محیطهایی که دمای شدید وجود دارد — مانند کورههای حرارتدهی، خطوط ذوب، و فرآیندهای واکنش شیمیایی — بتوان از آن با خیال راحت استفاده کرد.
در محیطهای اکسیدکننده (دارای اکسیژن بالا)، آلیاژ کروم در ترکیب کرومل لایهای نازک از اکسید کروم پایدار ایجاد میکند که همانند زرهی محافظ مانع از خوردگی در دمای بالا میشود. این خاصیت، در عمل، عمر مفید ترموکوپل را چندین برابر افزایش میدهد.
برخلاف بسیاری از سنسورهای نیمههادی یا RTDها که در دمای بالا دچار افت دقت یا تخریب سریع میشوند، ترموکوپل K حتی در دمای بیش از ۱۰۰۰°C هم رفتار خطی قابل اعتماد دارد.
دقت و پایداری در اندازهگیری
دقت اندازهگیری ترموکوپل نوع K معمولاً در محدودهی ±۲°C است، اما در صورت کالیبراسیون دقیق و استفاده از کابلهای جبرانساز استاندارد، این خطا میتواند تا ±۱°C کاهش یابد.
یکی از مزایای فنی بزرگ Type K این است که پاسخ حرارتی آن سریع است — یعنی زمان لازم برای رسیدن به مقدار واقعی دما بسیار کوتاه میباشد. این ویژگی در فرآیندهایی که تغییر دما آنی است (مانند خطوط گرمایش سریع یا تست حرارتی قطعات) اهمیت بالایی دارد.
پایداری بلندمدت نیز نکتهای کلیدی است. در سنسورهای نوع J یا T، پس از چند صد ساعت کار در دمای بالا، تغییرات در ساختار فلز سبب خطا میشود، اما در Type K به دلیل ترکیب نیکل و کروم، این تغییرات به حداقل میرسد.
مقایسه فنی با ترموکوپلهای دیگر
در جدول زیر تفاوت نوع K با سایر مدلهای متداول را میبینیم:
| نوع ترموکوپل | محدودهی دمای کاری | دقت متوسط | مقاومت شیمیایی | سرعت پاسخ | هزینه |
|---|---|---|---|---|---|
| K (NiCr-NiAl) | –200 تا +1250°C | ±۲°C | بسیار خوب | سریع | اقتصادی |
| J (Fe-CuNi) | –40 تا +750°C | ±۲.۲°C | ضعیف در محیط اکسیدکننده | سریع | ارزان |
| T (Cu-CuNi) | –200 تا +350°C | ±۱°C | عالی در محیط خنثی | متوسط | متوسط |
| N (NiCrSi-NiSi) | –200 تا +1300°C | ±۱.۵°C | بسیار عالی | سریع | نسبتاً گران |
| PT100 (RTD) | –200 تا +600°C | ±۰.۵°C | عالی | کندتر | گران |
با توجه به ترکیب این عوامل، نوع K بهترین گزینه برای تعادل بین محدوده دما، دوام و قیمت است، چیزی که در صنایع بزرگ اهمیت حیاتی دارد.
کاربرد ترموکوپل Type K در صنایع مختلف
این ترموکوپل تقریباً در هر شاخهای از تولید و کنترل حرارت کاربرد دارد. چند مثال بارز:
- فولاد و ریختهگری فلزات
- کنترل دمای مذاب، بررسی دمای قالب، مانیتورینگ خطوط حرارتی.
- به دلیل مقاومت در برابر شوک حرارتی، عمر طولانی و واکنش سریع دارد.
- پتروشیمی و پالایشگاهها
- نظارت بر راکتورهای شیمیایی، سیستمهای سوخت، و خطوط لولهی گاز.
- غلاف اینکونل در این محیطها باعث پایداری در برابر سولفیدها و مواد خورنده میشود.
- صنایع غذایی و دارویی
- کنترل حرارت در دستگاههای فر، پاستوریزهکنندهها و خشککنها.
- قابل استفاده در محیطهای تمیز و با پاسخ در لحظه بدون تأخیر.
- خودروسازی و هوافضا
- تست حرارتی قطعات موتور، توربین، و سنجش دمای گاز خروجی.
- نوع K به دلیل خطی بودن خروجی در دمای بالا گزینهی دقیق و قابل پیشبینی است.
- تولید شیشه، سفال و نسوزها
- درون کورههای بالای ۱۰۰۰°C، سایر سنسورها از کار میافتند اما نوع K هنوز دقیق عمل میکند.
نکات کلیدی برای انتخاب و افزایش طول عمر ترموکوپل نوع K
انتخاب غلاف مناسب
غلاف (Sheath) وظیفهی محافظت از سیمها در برابر عوامل محیطی را دارد.
- برای دمای زیر ۸۰۰°C → استیل ضدزنگ کافی است.
- برای دمای بالای ۱۰۰۰°C → آلیاژ Inconel یا غلاف سرامیکی بهترین انتخاب است.
جهت آشنایی با انواع غلاف ترموکوپل کلیک کنید.
جلوگیری از شوک حرارتی
در تغییرات ناگهانی دمایی، اتصال سرد ممکن است آسیب ببیند.
استفاده از ترموکوپلهای دارای سیم ضخیمتر (Gauge بالا) و نصب با فاصلهی حرارتی مناسب، این خطر را کاهش میدهد.
کالیبراسیون دورهای
حتی بهترین ترموکوپلها، با گذشت زمان، دچار تغییرات ولتاژی جزئی میشوند. کالیبراسیون با دستگاههای دقیق باعث بازگرداندن دقت و پایداری اندازهگیری میگردد.
کلیک کنید: نحوه تست ترموکوپل نوع K با مولتیمتر دیجیتال
انتخاب کابل جبرانساز استاندارد
کابلهای نامناسب مقاومت متفاوتی دارند و موجب خطای ولتاژ میشوند. همیشه از کابل مخصوص Type K با اتصال رنگ سبز و زرد استفاده کنید که مطابق استاندارد ANSI است.
جنبه علمی عملکرد
اثر سیبک اساس کار تمام ترموکوپلهاست.
به بیان ساده:
$$ E = S(T_{hot} – T_{cold}) $$
که در آن:
- E: ولتاژ خروجی (میلیولت)
- S: ضریب سیبک مخصوص نوع K (تقریباً 41µV/°C)
- T_hot و T_cold: دمای ناحیه گرم و سرد
ولتاژ تولیدی بسیار کوچک است؛ به همین دلیل نیاز به تقویتکننده یا دستگاه خوانش حساس دارد. در سیستمهای کنترل صنعتی، این سیگنال معمولاً به واحد PLC یا کنترلر PID ارسال میشود تا دمای فرآیند با دقت تنظیم شود.
خطاهای رایج و مشکلات نصب
- استفاده از کابل غیراستاندارد؛ باعث خطای بیش از ۲°C میشود.
- قرار دادن ترموکوپل در نزدیکی منبع نویز الکتریکی (مانند موتور سهفاز). توصیه میشود از کابل شیلددار استفاده شود.
- عدم تطابق محل سرد با دمای مرجع ثابت؛ این مشکل سبب خطای محاسبه در خروجی ولتاژ میشود.
با رعایت این نکات، دقت اندازهگیری در سیستمهای صنعتی تا حد چشمگیری افزایش مییابد.
خواندن این مقالات را از دست ندهید:
سؤالات پرتکرار
۱. آیا ترموکوپل نوع K در محیطهای اسیدی قابل استفاده است؟
بهصورت مستقیم خیر؛ اما با غلاف آلومینا یا Inconel میتوان آن را برای محیط اسیدی یا گوگردی مناسب کرد.
۲. تفاوت اصلی نوع K با نوع N چیست؟
نوع N مقاومت شیمیایی بالاتری دارد اما گرانتر است؛ نوع K گزینهی اقتصادی با کارایی مشابه در بسیاری از کاربردهاست.
۳. آیا میتوان از ترموکوپل K برای دمای زیر صفر استفاده کرد؟
بله، عملکرد آن در دماهای پایین تا –200°C حفظ میشود و دقت خوبی دارد.
