ترموکوپل نوع K یکی از پرکاربردترین حسگرهای دما در صنعت است؛ از کورههای حرارتی گرفته تا سیستمهای کنترل در خطوط تولید. با اینکه دقت بالایی دارد، در برخی شرایط خطاهایی رخ میدهد که گاهی بدون آگاهی از ریشهٔ آنها، موجب توقف یا کاهش کیفیت فرآیند میشود.
این مقاله بهصورت فنی و ساده، دلایل خطای اندازهگیری در ترموکوپل نوع K را بررسی میکند و راهحلهای واقعی، بر اساس استاندارد IEC 60584 ارائه میدهد.

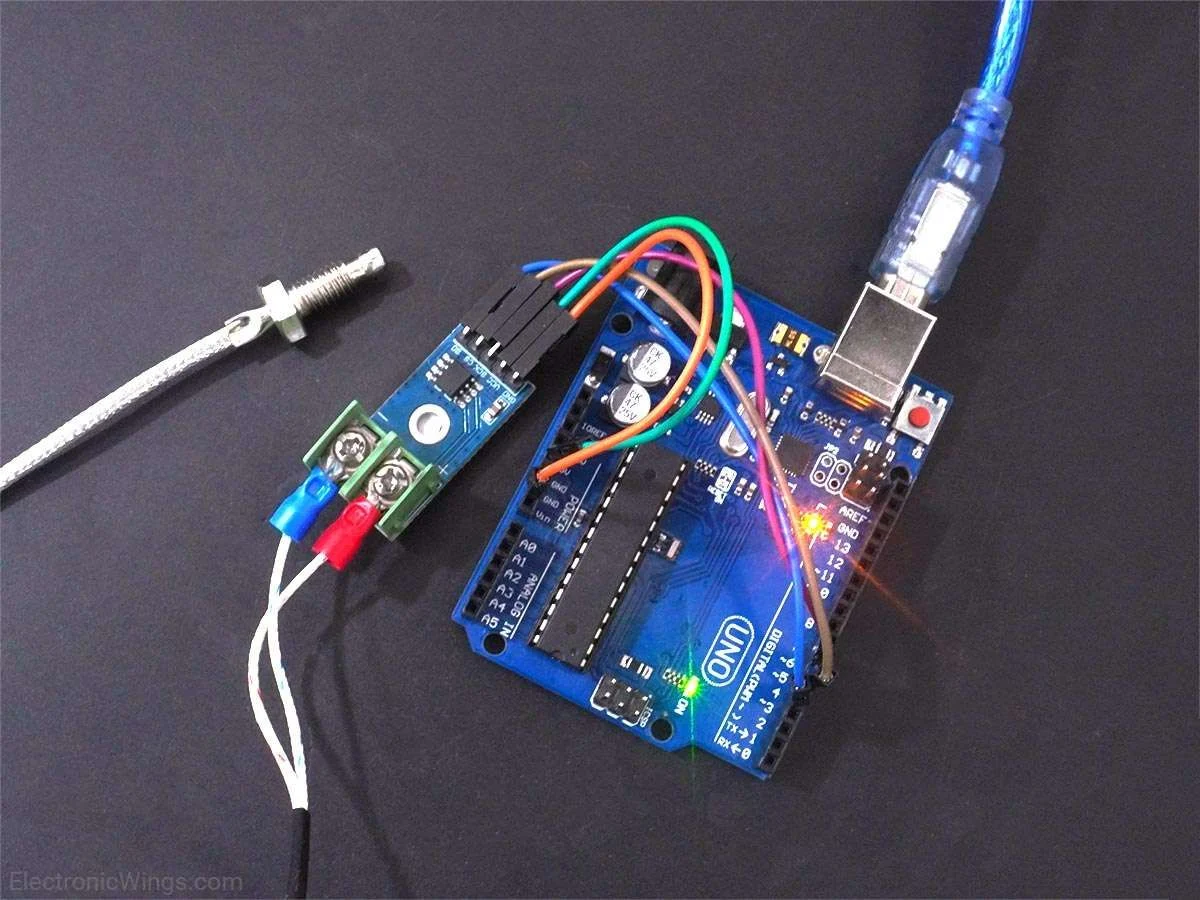

آشنایی کوتاه با ترموکوپل نوع K
ترموکوپل نوع K از دو فلز مختلف ساخته شده است:
- کرومل (Chromel): آلیاژ نیکل و کروم
- آلومل (Alumel): آلیاژ نیکل، آلومینیوم و سیلیکون
زمانی که این دو فلز در یک نقطه بههم متصل شوند و در دو دمای متفاوت قرار گیرند، اختلاف ولتاژ کمی (در حدود میلیولت) ایجاد میشود که با فرمول استاندارد به دما تبدیل میگردد.
ویژگیهای کلیدی:
- محدوده اندازهگیری بین –200 تا 1250 °C
- مقاومت بالا در برابر اکسیداسیون
- مناسب برای محیطهای خشن و دمای بالا
- دقت معمول بین ±1.5 °C تا ±2.2 °C
با این ویژگیها، نوع K برای بیشتر کاربردهای صنعتی انتخابی اقتصادی و قابلاعتماد محسوب میشود — البته در صورتی که بهدرستی نصب و نگهداری شود.
ما در این مقاله در رابطه با ترموکوپل چیست و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
۱. خطای ناشی از کالیبراسیون نادرست
کالیبراسیون مرحلهای است که با مقایسهٔ ترموکوپل با مرجع دمایی، معیار دقیق ولتاژ–دما تعیین میشود. اگر اینکار بدون دقت یا با تجهیزات غیر استاندارد انجام شود، مقدار خروجی اشتباه خواهد بود.
علتهای رایج:
- استفاده از دستگاه کالیبراسیون غیر استاندارد
- انجام کالیبراسیون تروکوپل در دمای پایین یا محیط ناپایدار
- نادیده گرفتن خطای مرجع (Reference Drift)
راهحلها:
- انجام کالیبراسیون دورهای در دمای مرجع ثابت (مثلاً 0 °C با حمام یخ یا 100 °C با بخار آب)
- ثبت منحنی واقعی ولتاژ–دما و اصلاح نرمافزاری آن در سیستم کنترل
- استفاده از تجهیزات با گواهی ISO 17025
کلیک کنید: نحوه تست ترموکوپل نوع K با مولتیمتر دیجیتال
۲. استفاده از کابل جبرانکننده نامناسب
ترموکوپل نوع K باید همراه با کابلهای مخصوص همان نوع استفاده شود. اکثر خطاهای صنعتی زمانی رخ میدهند که کابل معمولی یا مسی جای کابل نوع K نصب شود.
توضیح فنی:
هر کابل با ترکیب فلزی متفاوت، ولتاژ ترموکوپل را تغییر میدهد و دستگاه اندازهگیر دمای اشتباه محاسبه میکند.
راهحلها:
- استفاده از کابل Compensating Cable K-Type با مشخصات استاندارد رنگ سبز یا زرد
- طول کابل را کوتاه نگهدار تا افت ولتاژ کاهش یابد.
- در مسیرهای طولانی، از مبدل سیگنال یا آمپلیفایر ترموکوپل استفاده کن.
کلیک کنید:خرید سیم ترموکوپل اصل با بهترین قیمت بازار
جهت مطالعه ی تفاوت سیم جبرانساز و سیم واقعی ترموکوپل کلیک کنید.
۳. خطاهای اتصال سرد (Cold Junction Error)
اتصال سرد نقطهای است که ترموکوپل به ترمینال دستگاه اندازهگیر وصل میشود. این نقطه معمولاً در دمای محیط است، و اگر دمای محیط تغییر کند، نتیجهٔ محاسبهشده نادرست میشود.
مثال:
اگر دمای محیط افزایش پیدا کند ولی جبرانسازی دمایی فعال نباشد، دستگاه دما را بالاتر از مقدار واقعی نشان میدهد.
راهحلها:
- فعالسازی CJC (Cold Junction Compensation) در سیستم اندازهگیری
- نصب سنسور مرجع برای دمای محیط اطراف ترمینال
- عایقکاری محل اتصال از جریان هوای گرم یا سرد
مطالعه کنید:خطای اتصال سرد درترموکوپل چیست و چگونه جبران می شود؟
۴. نویز الکتریکی و تداخل سیگنال
ولتاژ ترموکوپل در حد میلیولت است؛ بنابراین هر نویز الکتریکی در اطراف موتور، اینورتر یا خط انتقال قدرت، میتواند داده را خراب کند.
علائم:
- پرش مداوم عدد دما
- نوسان لحظهای بیشتر از ±5 °C
راهحلها:
- استفاده از کابل شیلددار و اتصال صحیح شیلد به زمین (Earth Ground)
- جلوگیری از عبور کابل ترموکوپل در کنار کابلهای قدرت
- اضافهکردن فیلتر EMI یا فیلتر RC در ورودی دستگاه خوانشگر
۵. خوردگی و آلودگی نوک سنسور
نوک ترموکوپل نقطهٔ تماس مستقیم با محیط داغ است. با گذشت زمان، فلزات دچار اکسیداسیون میشوند و ترکیب کرومل–آلومل تغییر میکند؛ این تغییر مستقیم روی ولتاژ خروجی و دقت تأثیر دارد.
راهحلها:
- استفاده از غلاف محافظ (Protective Sheath) از جنس Inconel یا Stainless Steel
- تمیزکاری دورهای با برس نرم و الکل صنعتی
- تعویض سنسور در دورههای ششماهه برای محیطهای اسیدی یا رطوبت بالا
۶. تغییرات سریع دمایی
در فرآیندهایی با نوسان لحظهای دما، سنسور زمان کافی برای رسیدن به تعادل ندارد و ولتاژ هنوز تثبیتنشده است. این تاخیر منجر به خطا در قرائت لحظهای میشود.
راهحلها:
- استفاده از نوک نازکتر (Fast Response Tip)
- کاهش جرم حرارتی سنسور
- در کنترل سریع دما از نوع E یا T استفاده کن که پاسخ زمانی کوتاهتری دارند.
خواندن این مقالات را از دست ندهید:
جدول مقایسه دقت ترموکوپلها
| نوع ترموکوپل | محدوده دمایی (°C) | دقت تقریبی | مزیت اصلی |
|---|---|---|---|
| K | –200 تا 1250 | ±2.2 | مقاوم در برابر اکسیداسیون |
| J | –40 تا 750 | ±2.2 | مقرونبهصرفه و مناسب دمای پایین |
| T | –200 تا 350 | ±1.0 | دقیق در دمای پایین (آزمایشگاهی) |
| N | –200 تا 1300 | ±1.5 | پایداری عالی در دماهای بالا |
نکات حرفهای برای افزایش دقت
- محل نصب سنسور را نزدیکترین نقطه به منبع حرارتی قرار بده تا اختلاف انتقال کم شود.
- از ترموکوپلهایی با قطر یکنواخت و بدون لحیم اضافه استفاده کن.
- هر سه تا شش ماه دادههای قرائت شده را با مرجع استاندارد مقایسه کن.
- در محیطهایی با تغییرات دمای زیاد، از دستگاههای با جبرانسازی CJC خودکار بهرهگیر.
- در نرمافزار Monitoring، روند خطا را بهصورت نمودار بررسی کن تا قبل از خرابی مشخص شود.
جمعبندی
ترموکوپل نوع K ابزار قدرتمند و قابلاعتماد برای اندازهگیری دما در صنایع گوناگون است، اما دقت آن به عوامل فنی زیادی وابسته است. کالیبراسیون ترموکوپل ناقص، کابل نامناسب، نویز، و اتصال سرد اصلیترین دلایل ایجاد خطا هستند. با رعایت اصول نگهداری و نصب، میتوان دقت اندازهگیری را به بالای ۹۹٪ رساند و از خطاهای پرهزینه جلوگیری کرد.
سوالات متداول (FAQ)
۱. چرا ترموکوپل نوع K در دمای بالا خطای بیشتری دارد؟
در دمای بالا سرعت اکسیداسیون و تغییر ترکیب فلزی افزایش مییابد. همچنین اختلاف پتانسیل ولتاژ کوچک است و کوچکترین نویز اثر بیشتری میگذارد.
۲. هر چند وقت باید ترموکوپل نوع K کالیبره شود؟
در محیطهای صنعتی سخت هر سه تا شش ماه، و در شرایط آزمایشگاهی هر ۱۲ ماه کافی است.
۳. آیا میتوان از کابلهای معمولی برای ترموکوپل استفاده کرد؟
خیر. فقط کابلهای جبرانکننده نوع K مجازند؛ کابلهای مسی یا تلفنی باعث خطای شدید ولتاژی میشوند.
۴. چگونه از سلامت نوک ترموکوپل مطمئن شویم؟
نوک باید براق و بدون تغییر رنگ باشد. وجود اکسید، سیاهی یا پوستهپوسته شدن نشاندهندهٔ خوردگی و نیاز به تعویض است.
۵. آیا نویز الکتریکی در صنایع سنگین قابل حذف است؟
نویز بهطور کامل حذف نمیشود، ولی با کابل شیلددار، مسیر مجزا و ارت درست میتوان تا ۹۰٪ از اثر آن را کنترل کرد.
