انتخاب سنسور مناسب برای اندازه‌گیری دما یکی از عوامل مهم در کنترل کیفیت، افزایش پایداری فرایند و جلوگیری از بروز خطا در تجهیزات صنعتی است. در بسیاری از ماشین‌آلات تولیدی، سیستم‌های گرمایشی، تجهیزات آزمایشگاهی و خطوط کنترل فرایند، دما باید با دقت و تکرارپذیری مناسبی اندازه‌گیری شود. در چنین شرایطی، انتخاب نوع حسگر تنها به قیمت یا ابعاد آن محدود نمی‌شود؛ بلکه باید اصول عملکرد، محدوده دمای کاری، دقت، شرایط نصب و سازگاری با دستگاه اندازه‌گیری نیز بررسی شوند.
ترموکوپل J و سنسور PT100 دو گزینه شناخته‌شده برای اندازه‌گیری دما هستند که بر اساس اصول فیزیکی متفاوتی کار می‌کنند. ترموکوپل J با تولید ولتاژ ترموالکتریکی و PT100 با اندازه‌گیری تغییر مقاومت الکتریکی عنصر پلاتینی، دما را تعیین می‌کند. هرکدام از این حسگرها ویژگی‌ها و محدودیت‌های مشخصی دارند و انتخاب صحیح آن‌ها به شرایط واقعی کاربرد وابسته است.
ما در این مقاله در رابطه با اینکه ترموکوپل چیست؟ و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
ترموکوپل J چیست و چگونه دما را اندازه‌گیری می‌کند؟
ترموکوپل J از دو رسانای فلزی متفاوت تشکیل شده است: آهن به‌عنوان سیم مثبت و آلیاژ کنستانتان به‌عنوان سیم منفی. هنگامی که محل اتصال این دو فلز و محل اتصال مرجع در دماهای متفاوت قرار داشته باشند، اختلاف پتانسیل الکتریکی کوچکی ایجاد می‌شود. دستگاه اندازه‌گیری با دریافت این ولتاژ و اعمال جبران اتصال سرد، مقدار دما را محاسبه می‌کند.

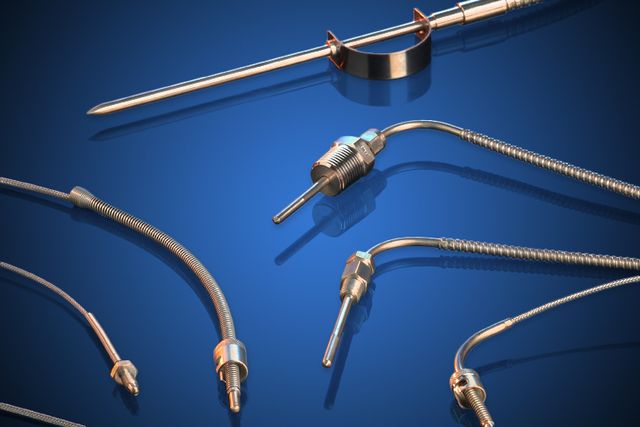

یکی از ویژگی‌های ترموکوپل J، ساختار نسبتاً ساده آن است. این حسگر می‌تواند در قالب سیم، پروب غلاف‌دار یا مجموعه‌ای با اتصالات متناسب با دستگاه ساخته شود. در برخی ماشین‌آلات بسته‌بندی، تجهیزات گرمایشی، دستگاه‌های تولیدی و سامانه‌های کنترل دما از این نوع ترموکوپل استفاده می‌شود؛ البته انتخاب آن باید با محدوده دمایی و شرایط محیطی سازگار باشد.
کلیک کنید: ترموکوپل J در چه دستگاه‌هایی استفاده می‌شود؟ کاربردهای روزمره و صنعتی
دقت ترموکوپل J به عوامل مختلفی وابسته است. کیفیت مواد سازنده، یکنواختی سیم‌ها، سلامت محل اتصال، نوع کابل رابط، جبران اتصال سرد و تنظیمات دستگاه اندازه‌گیری همگی بر نتیجه اثر می‌گذارند. برای مثال، اگر کنترلر روی نوع ورودی اشتباه تنظیم شده باشد یا از کابل رابط نامناسب استفاده شود، دمای نمایش‌داده‌شده می‌تواند با مقدار واقعی اختلاف داشته باشد.
همچنین سیم آهنی ترموکوپل J در شرایط نامناسب، به‌ویژه در برخی محیط‌های اکسیدکننده و دماهای بالا، با محدودیت‌هایی مواجه است. بنابراین، پیش از استفاده در فرایندهای صنعتی باید دمای کاری، جنس غلاف و شرایط شیمیایی محیط بررسی شود.
سنسور PT100 چیست و چه سازوکاری دارد؟
PT100 یکی از انواع حسگرهای دمای مقاومتی یا RTD است که عنصر حساس آن معمولاً از پلاتین ساخته می‌شود. عدد ۱۰۰ در نام این حسگر به مقاومت اسمی ۱۰۰ اهم در دمای صفر درجه سلسیوس اشاره دارد. با افزایش یا کاهش دما، مقاومت الکتریکی عنصر پلاتینی تغییر می‌کند و دستگاه اندازه‌گیری با سنجش این تغییر، دمای محیط یا جسم موردنظر را محاسبه می‌کند.
پلاتین به دلیل رفتار مقاومتی قابل پیش‌بینی و پایداری مناسب، برای اندازه‌گیری دما در بسیاری از کاربردهای صنعتی و آزمایشگاهی استفاده می‌شود. PT100 در مدل‌ها و کلاس‌های دقت مختلف تولید می‌شود و می‌تواند با اتصالات و غلاف‌های گوناگون متناسب با شرایط نصب ارائه شود. البته کیفیت اندازه‌گیری به عنصر حساس، مدار اندازه‌گیری، نوع سیم‌بندی، ساختار پروب و شرایط کاری وابسته است.
یکی از نکات مهم در استفاده از PT100، تأثیر مقاومت سیم‌های اتصال بر نتیجه اندازه‌گیری است. در اتصال دوسیمه، مقاومت سیم‌ها می‌تواند به‌صورت بخشی از مقاومت اندازه‌گیری‌شده ظاهر شود و خطا ایجاد کند. در اتصال سه‌سیمه، بسیاری از دستگاه‌های صنعتی می‌توانند اثر مقاومت سیم‌ها را تا حد زیادی جبران کنند؛ درحالی‌که اتصال چهارسیمه برای اندازه‌گیری دقیق‌تر مقاومت، امکان حذف اثر مقاومت سیم‌های رابط را فراهم می‌کند.
PT100 در کاربردهایی مانند کنترل دمای تجهیزات فرایندی، سامانه‌های آزمایشگاهی، صنایع غذایی، صنایع دارویی و تجهیزات اندازه‌گیری دقیق مورد استفاده قرار می‌گیرد. انتخاب مدل مناسب باید بر اساس دمای کاری، کلاس دقت، شرایط محیطی و الزامات دستگاه اندازه‌گیری انجام شود.
تفاوت اصلی ترموکوپل J و PT100 در چیست؟
تفاوت بنیادی این دو حسگر به روش تبدیل دما به سیگنال الکتریکی مربوط می‌شود. ترموکوپل J بر اساس اثر ترموالکتریکی کار می‌کند و خروجی آن ولتاژی وابسته به اختلاف دماست. در مقابل، PT100 تغییر مقاومت الکتریکی عنصر پلاتینی را اندازه می‌گیرد. همین تفاوت در اصول عملکرد باعث می‌شود مدار اندازه‌گیری، روش سیم‌بندی و عوامل مؤثر بر خطای آن‌ها یکسان نباشد.
در ترموکوپل J، جبران اتصال سرد و استفاده از کابل رابط مناسب اهمیت ویژه‌ای دارد. در PT100، نوع اتصال دوسیمه، سه‌سیمه یا چهارسیمه و نحوه اندازه‌گیری مقاومت نقش مهمی در دقت نهایی ایفا می‌کنند. در هر دو حالت، حسگر باید با ورودی دستگاه سازگار باشد و نصب آن مطابق دستورالعمل فنی انجام شود.
از طرف دیگر، دقت اسمی حسگر تنها یکی از معیارهای انتخاب است. سرعت پاسخ‌گویی، محدوده دمایی، شرایط محیط، طول عمر مورد انتظار، هزینه نصب و نیاز به نگهداری نیز باید بررسی شوند. برای مثال، یک PT100 با کلاس دقت مناسب ممکن است در اندازه‌گیری پایدار دما عملکرد مطلوبی داشته باشد، اما اگر در محل نامناسب نصب شود یا اتصال حرارتی ضعیفی داشته باشد، نتیجه اندازه‌گیری آن نیز می‌تواند خطا داشته باشد.
کدام سنسور دقت بیشتری دارد؛ ترموکوپل J یا PT100؟
در بسیاری از کاربردهای صنعتی که دقت و پایداری اندازه‌گیری در محدوده کاری مناسب اهمیت بالایی دارد، PT100 انتخاب مطلوبی است؛ به‌خصوص زمانی که از عنصر باکیفیت، کلاس دقت مناسب و سیم‌بندی صحیح استفاده شود. رفتار مقاومتی پلاتین امکان اندازه‌گیری تکرارپذیر و دقیق را در بسیاری از فرایندها فراهم می‌کند.
بااین‌حال، نمی‌توان نتیجه گرفت که هر PT100 در تمام شرایط از هر ترموکوپل J دقیق‌تر است. دقت نهایی به مشخصات واقعی محصول، محدوده دما، کیفیت ساخت، دستگاه اندازه‌گیری، نحوه نصب و شرایط محیطی بستگی دارد. یک ترموکوپل J با کیفیت مناسب و نصب صحیح ممکن است در کاربرد تعریف‌شده خود نتیجه قابل‌اعتمادی ارائه دهد؛ درحالی‌که یک PT100 نامناسب یا دارای سیم‌بندی اشتباه ممکن است خطای قابل‌توجهی داشته باشد.
برای مقایسه دقیق باید مشخصات فنی دو محصول در دمای کاری موردنظر بررسی شود. کلاس دقت، تلرانس مجاز، محدوده اندازه‌گیری، شرایط کالیبراسیون و خطای کل سامانه از اطلاعاتی هستند که به تصمیم‌گیری کمک می‌کنند. همچنین باید میان دقت خود حسگر و دقت کل سامانه اندازه‌گیری تفاوت قائل شد؛ زیرا خطای کابل، مدار اندازه‌گیری، نمایشگر و شرایط نصب نیز در نتیجه نهایی اثرگذار است.
بنابراین، اگر هدف اندازه‌گیری دقیق و پایدار در یک فرایند حساس است، PT100 می‌تواند گزینه مناسبی باشد؛ اما تصمیم نهایی باید بر اساس مشخصات فنی و شرایط واقعی کاربرد انجام شود، نه صرفاً نام سنسور.
چه عواملی بر دقت ترموکوپل J تأثیر می‌گذارند؟
کیفیت ساخت و مشخصات سیم‌ها
ترموکوپل J برای تولید سیگنال قابل‌اعتماد به سیم‌هایی با ویژگی‌های ترموالکتریکی مشخص نیاز دارد. کیفیت مواد، یکنواختی سیم‌ها، سلامت محل اتصال و شرایط ساخت بر عملکرد آن اثر می‌گذارند. آسیب‌دیدگی یا تغییر ویژگی‌های سیم‌ها در اثر شرایط کاری نامناسب می‌تواند باعث ایجاد انحراف در اندازه‌گیری شود.
جبران اتصال سرد
خروجی ترموکوپل به اختلاف دمای محل اندازه‌گیری و اتصال مرجع وابسته است. دستگاه باید دمای اتصال مرجع را به‌درستی جبران کند تا بتواند دمای محل اندازه‌گیری را محاسبه کند. اختلال در این جبران یا استفاده از دستگاهی با تنظیمات نادرست ممکن است باعث خطای سیستماتیک شود.
کابل رابط و اتصالات
کابل رابط باید متناسب با نوع ترموکوپل انتخاب شود. استفاده از سیم نامناسب، ایجاد اتصال‌های غیراستاندارد یا قرارگیری اتصالات در محیطی با تغییرات دمایی نامناسب می‌تواند بر سیگنال اثر بگذارد. همچنین اتصالات شل، خوردگی و آسیب عایق کابل ممکن است باعث ناپایداری قرائت شوند.
محل نصب حسگر
اگر نوک حسگر در نقطه‌ای قرار گیرد که دمای آن با محل موردنظر تفاوت دارد، اندازه‌گیری نمی‌تواند نماینده دقیقی از دمای فرایند باشد. تماس حرارتی نامناسب، فاصله از منبع حرارت و تأثیر جریان هوا یا تابش حرارتی از عواملی هستند که باید هنگام نصب در نظر گرفته شوند.
چه عواملی بر دقت سنسور PT100 تأثیر می‌گذارند؟
کلاس دقت عنصر پلاتینی
PT100 در کلاس‌های دقت مختلف عرضه می‌شود و میزان خطای مجاز آن به استاندارد و مشخصات همان مدل بستگی دارد. بنابراین، هنگام خرید باید کلاس دقت و تلرانس اعلام‌شده توسط سازنده بررسی شود. انتخاب محصول صرفاً بر اساس نام PT100 اطلاعات کافی درباره دقت آن ارائه نمی‌دهد.
نوع سیم‌بندی PT100
در اتصال دوسیمه، مقاومت سیم‌های رابط می‌تواند به مقدار اندازه‌گیری‌شده اضافه شود. در اتصال سه‌سیمه، مدار اندازه‌گیری معمولاً اثر مقاومت سیم‌ها را تا حد زیادی جبران می‌کند، مشروط بر اینکه سیم‌ها و مدار شرایط لازم را داشته باشند. اتصال چهارسیمه نیز در اندازه‌گیری‌های دقیق‌تر برای کاهش اثر مقاومت سیم‌های رابط استفاده می‌شود.
جریان اندازه‌گیری و خودگرمایی
برای اندازه‌گیری مقاومت PT100، جریان الکتریکی از عنصر عبور می‌کند. این جریان می‌تواند مقدار اندکی گرما در عنصر ایجاد کند که به آن خودگرمایی گفته می‌شود. اگر انتقال حرارت از حسگر به محیط کافی نباشد یا شرایط اندازه‌گیری مناسب نباشد، خودگرمایی ممکن است بر نتیجه اثر بگذارد. به همین دلیل، مدار اندازه‌گیری و شرایط نصب باید متناسب با کاربرد انتخاب شوند.
پایداری مکانیکی و شرایط محیطی
ارتعاش، ضربه، رطوبت، خوردگی و تنش مکانیکی می‌توانند بر عمر و عملکرد مجموعه حسگر اثر بگذارند. انتخاب غلاف مناسب، نصب صحیح و بازرسی دوره‌ای به حفظ عملکرد PT100 کمک می‌کند. در کاربردهای حساس نیز انجام آزمون و کالیبراسیون در فواصل تعیین‌شده اهمیت دارد.
ترموکوپل J برای چه کاربردهایی مناسب است؟
ترموکوپل J در برخی ماشین‌آلات گرمایشی، دستگاه‌های بسته‌بندی، تجهیزات تولیدی و سامانه‌های کنترل دما به کار می‌رود. انتخاب آن زمانی منطقی است که مشخصات حسگر با محدوده دمایی، محیط کاری و نیاز اندازه‌گیری مطابقت داشته باشد. ساختار ساده و امکان عرضه در قالب پروب‌های متنوع، استفاده از آن را در برخی کاربردهای صنعتی آسان می‌کند.
برای مثال، در یک دستگاه بسته‌بندی حرارتی، حسگر می‌تواند دمای بخش گرم‌کن را پایش کند تا کنترلر بر اساس مقدار اندازه‌گیری‌شده، گرمایش را تنظیم کند. در چنین کاربردی، محل نصب و تماس حرارتی حسگر اهمیت زیادی دارد؛ زیرا دمای ثبت‌شده باید اطلاعات مناسبی درباره وضعیت بخش موردنظر ارائه دهد.
در زمان استفاده از ترموکوپل J، باید به شرایط محیطی و محدودیت‌های سیم آهنی نیز توجه شود. اگر دما یا اتمسفر کاری برای این نوع حسگر مناسب نباشد، حتی انتخاب غلاف محافظ نیز الزاماً تمام محدودیت‌های عملکردی را برطرف نمی‌کند. در نتیجه، انتخاب نهایی باید بر پایه مشخصات فنی سازنده و شرایط واقعی فرایند باشد.
سنسور PT100 برای چه کاربردهایی مناسب است؟
PT100 در کاربردهایی استفاده می‌شود که اندازه‌گیری پایدار و تکرارپذیر دما اهمیت دارد. از جمله این موارد می‌توان به برخی تجهیزات آزمایشگاهی، سامانه‌های کنترل فرایند، تجهیزات صنایع غذایی و دارویی و دستگاه‌هایی اشاره کرد که نیازمند پایش دقیق دما هستند. البته قابلیت استفاده از PT100 به محدوده دمایی، ساختار حسگر و مشخصات دستگاه اندازه‌گیری وابسته است.
برای نمونه، در یک فرایند تولیدی که تغییرات جزئی دما بر کیفیت محصول اثر می‌گذارد، استفاده از PT100 با کلاس دقت مناسب و سیم‌بندی صحیح می‌تواند به ثبت پایدارتر دما کمک کند. اگر دستگاه از اتصال سه‌سیمه یا چهارسیمه پشتیبانی کند، استفاده از روش مناسب سیم‌بندی می‌تواند اثر مقاومت سیم‌های رابط را کاهش دهد.
در محیط‌های صنعتی، PT100 نیز به محافظت مکانیکی و نصب اصولی نیاز دارد. انتخاب غلاف، طول پروب، نوع اتصال و محل قرارگیری باید با شرایط دستگاه هماهنگ باشد. همچنین لازم است سازگاری حسگر با مدار اندازه‌گیری بررسی شود تا مقاومت اندازه‌گیری‌شده به‌درستی به دما تبدیل شود.
هنگام خرید ترموکوپل J یا PT100 به چه نکاتی توجه کنیم؟
پیش از خرید، ابتدا محدوده دمای واقعی فرایند و دقت موردنیاز را مشخص کنید. سپس شرایط محیطی، مانند رطوبت، ارتعاش، تماس با مواد شیمیایی و احتمال آسیب مکانیکی را بررسی کنید. این اطلاعات در انتخاب ساختار حسگر، جنس غلاف و روش نصب اهمیت دارند.
در مرحله بعد، مشخصات دستگاه اندازه‌گیری را بررسی کنید. برای ترموکوپل J، کنترلر باید ورودی مناسب ترموکوپل و جبران اتصال سرد داشته باشد. برای PT100 نیز باید نوع ورودی مقاومتی و روش سیم‌بندی موردنیاز پشتیبانی شود. استفاده از حسگری که از نظر الکتریکی با دستگاه سازگار نیست، می‌تواند باعث قرائت نادرست یا اختلال در کنترل دما شود.
طول و قطر پروب، نوع اتصال، طول کابل، کلاس دقت و امکان کالیبراسیون نیز باید در نظر گرفته شوند. اگر حسگر در یک فرایند حساس استفاده می‌شود، بهتر است الزامات اندازه‌گیری و تلرانس مجاز به‌صورت مشخص تعریف شوند. برای خرید مناسب، ارائه اطلاعات دقیق درباره دستگاه و شرایط کاری به تأمین‌کننده، احتمال انتخاب اشتباه را کاهش می‌دهد.
گروه صنعتی ابزاردقیق ساتراپ دما می‌تواند در بررسی مشخصات فنی و انتخاب سنسور دمای مناسب برای کاربرد موردنظر به شما کمک کند. پیش از سفارش، اطلاعات مربوط به محدوده دما، نوع اتصال، ابعاد پروب، شرایط محیطی و ورودی کنترلر را آماده کنید تا انتخاب بر اساس نیاز واقعی فرایند انجام شود.
اشتباهات رایج در انتخاب سنسور دما
یکی از اشتباهات رایج، انتخاب سنسور تنها بر اساس قیمت یا ادعای کلی درباره دقت است. برای ارزیابی صحیح، باید کلاس دقت، تلرانس، محدوده دمایی و شرایط نصب مشخص باشند. همچنین دقت اسمی سنسور نباید با دقت کل سامانه اندازه‌گیری یکسان فرض شود؛ زیرا کابل، مدار اندازه‌گیری، کنترلر و شرایط نصب نیز بر نتیجه تأثیر می‌گذارند.
اشتباه دیگر، بی‌توجهی به سیم‌بندی است. در ترموکوپل J، انتخاب کابل رابط نامناسب یا جبران اتصال سرد نادرست می‌تواند خطا ایجاد کند. در PT100 نیز نوع اتصال و مقاومت سیم‌ها بر نتیجه اثر می‌گذارند. علاوه بر این، نصب حسگر در نقطه‌ای نامناسب یا استفاده از غلاف ناسازگار با محیط می‌تواند باعث کاهش عمر و افزایش خطای اندازه‌گیری شود.
برای جلوگیری از این مشکلات، مشخصات فنی محصول را با نیاز دستگاه تطبیق دهید، دستورالعمل سازنده را رعایت کنید و در کاربردهای حساس، برنامه‌ای برای بررسی عملکرد و کالیبراسیون داشته باشید.
سوالات متداول
خیر. PT100 در بسیاری از کاربردهای اندازه‌گیری دقیق و پایدار انتخاب مناسبی است، اما دقت نهایی به کلاس حسگر، کیفیت ساخت، سیم‌بندی، نصب و دستگاه اندازه‌گیری بستگی دارد. برای نتیجه‌گیری باید مشخصات دو محصول در محدوده دمای کاری موردنظر بررسی شوند.
ترموکوپل J بر اساس تولید ولتاژ ترموالکتریکی ناشی از اختلاف دما کار می‌کند، درحالی‌که PT100 تغییر مقاومت الکتریکی عنصر پلاتینی را اندازه می‌گیرد. به همین دلیل، مدار اندازه‌گیری و عوامل مؤثر بر خطای این دو حسگر متفاوت است.
پاسخ به محدوده دما، دقت موردنیاز، شرایط محیطی و نوع دستگاه بستگی دارد. PT100 در بسیاری از کاربردهای نیازمند پایداری و تکرارپذیری مناسب است؛ اما ترموکوپل J نیز در محدوده و شرایط مجاز خود می‌تواند عملکرد قابل‌اعتمادی داشته باشد.
در اتصال دوسیمه، مقاومت سیم‌های رابط می‌تواند بر مقدار اندازه‌گیری‌شده اثر بگذارد. اتصال سه‌سیمه معمولاً این اثر را تا حد زیادی جبران می‌کند و اتصال چهارسیمه امکان اندازه‌گیری دقیق‌تر مقاومت را فراهم می‌سازد؛ البته عملکرد نهایی به مدار و کیفیت نصب نیز وابسته است.
برای امتداد سیگنال ترموکوپل، باید از کابل رابط یا جبران مناسب نوع J و مطابق مشخصات فنی استفاده شود. استفاده از سیم نامتناسب یا اتصال غیراصولی می‌تواند باعث ایجاد خطا در اندازه‌گیری شود.
