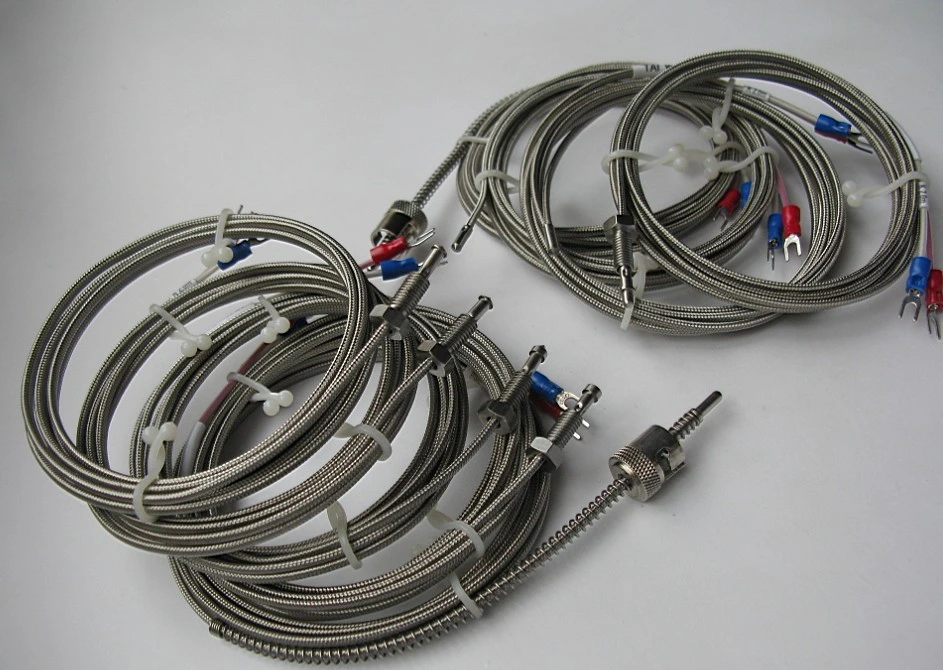

ترموکوپل تایپ J یکی از سنسورهای پرکاربرد برای اندازه‌گیری دما در تجهیزات صنعتی، کوره‌ها، ماشین‌آلات و خطوط تولید است. با این حال، ممکن است پس از نصب یا مدتی کارکرد، دمایی متفاوت از مقدار واقعی فرایند نشان دهد. برای مثال، دمای نمایشگر روی ۱۸۰ درجه سانتی‌گراد ثابت می‌ماند، درحالی‌که دمای واقعی تجهیز افزایش یافته است؛ یا عدد نمایش‌داده‌شده با دماسنج مرجع اختلاف قابل‌توجهی دارد. چنین شرایطی لزوماً به معنای خرابی خود ترموکوپل نیست.
خطای اندازه‌گیری ترموکوپل J می‌تواند از سنسور، کابل رابط، اتصالات، دستگاه اندازه‌گیری، شرایط نصب یا حتی روش مقایسه دما ناشی شود. تشخیص صحیح علت اهمیت زیادی دارد؛ زیرا تعویض سنسور سالم، بدون بررسی مدار و تجهیزات جانبی، نه‌تنها مشکل را برطرف نمی‌کند، بلکه هزینه تعمیر و توقف خط تولید را نیز افزایش می‌دهد. در این مقاله، مهم‌ترین دلایل نمایش دمای اشتباه توسط ترموکوپل تایپ J و روش بررسی هرکدام را به‌صورت کاربردی توضیح می‌دهیم.
۱. فرسودگی و تغییر مشخصات ترموکوپل J
ترموکوپل تایپ J از دو فلز غیرهم‌جنس، آهن و کنستانتان، تشکیل شده است. اختلاف ولتاژ تولیدشده در محل اتصال این دو فلز با تغییر دما تغییر می‌کند و دستگاه اندازه‌گیری با استفاده از مشخصات ترموکوپل، دما را محاسبه می‌کند. اگر خواص الکتریکی یا متالورژیکی سیم‌ها در اثر شرایط کاری تغییر کند، رابطه میان دما و ولتاژ نیز ممکن است از مشخصات استاندارد فاصله بگیرد.
قرارگیری طولانی‌مدت در دمای بالا، اکسیدشدن سیم آهنی، آلودگی شیمیایی، رطوبت و تنش‌های حرارتی از عواملی هستند که می‌توانند موجب کاهش پایداری سنسور شوند. در این وضعیت، ترموکوپل ممکن است همچنان عددی معقول نمایش دهد، اما مقدار اندازه‌گیری‌شده به‌تدریج از دمای واقعی فاصله بگیرد. این پدیده را می‌توان نوعی رانش اندازه‌گیری یا Drift در نظر گرفت.
برای تشخیص این مشکل، ابتدا شرایط کاری سنسور، سابقه دمایی و مدت‌زمان استفاده از آن را بررسی کنید. سپس، در صورت امکان، قرائت ترموکوپل را با یک مرجع مناسب و معتبر در شرایط دمایی یکسان مقایسه کنید. اگر اختلاف اندازه‌گیری پس از حذف عوامل مربوط به سیم‌کشی و دستگاه همچنان باقی بماند، بررسی تخصصی یا تعویض سنسور می‌تواند ضروری باشد.
خواندن این مقاله را از دست ندهید:علل خرابی ترموکوپل و روش‌های عیب‌یابی
۲. انتخاب اشتباه نوع ترموکوپل در نمایشگر یا کنترلر
یکی از خطاهای مهم هنگام راه‌اندازی سیستم اندازه‌گیری، انتخاب نادرست نوع ورودی دستگاه است. ترموکوپل J منحنی مشخصه مخصوص خود را دارد و ولتاژ خروجی آن باید با جدول یا تابع تبدیل مربوط به همین نوع سنسور تفسیر شود. اگر کنترلر روی تایپ K، T یا نوع دیگری تنظیم شده باشد، دستگاه ولتاژ دریافتی را با مشخصات اشتباه تبدیل می‌کند و دمای نمایش‌داده‌شده معتبر نخواهد بود.
این خطا ممکن است پس از تعویض کنترلر، بازنشانی تنظیمات کارخانه، تغییر پیکربندی ورودی یا نصب سنسور جدید رخ دهد. در چنین شرایطی، سنسور لزوماً معیوب نیست و حتی ممکن است خروجی الکتریکی مناسبی تولید کند.
روش بررسی: وارد تنظیمات ورودی دستگاه شوید و نوع سنسور را روی J قرار دهید. سپس واحد دما، محدوده ورودی، تنظیمات جبران اتصال سرد و هرگونه اصلاح نرم‌افزاری یا آفست را بررسی کنید. اگر کنترلر قابلیت انتخاب نوع ورودی را ندارد، باید مطمئن شوید که ماژول ورودی یا ترانسمیتر استفاده‌شده با ترموکوپل J سازگار است.
۳. استفاده از کابل نامناسب یا سیم رابط اشتباه
ولتاژ خروجی ترموکوپل معمولاً در حد میلی‌ولت است؛ بنابراین، کیفیت کابل‌کشی و نوع سیم رابط تأثیر مهمی بر دقت اندازه‌گیری دارد. استفاده از کابل مسی معمولی در بخشی از مسیر، جایگزینی سیم رابط با نوع نامتناسب یا ایجاد اتصالات فلزی ناخواسته در محل‌هایی با دمای متفاوت می‌تواند خطای اندازه‌گیری ایجاد کند.
برای انتقال سیگنال ترموکوپل J باید از کابل رابط یا جبران‌ساز سازگار با این نوع ترموکوپل و مطابق مشخصات سازنده استفاده شود. همچنین، قطبیت سیم‌ها باید صحیح باشد؛ در ترموکوپل J، سیم آهنی قطب مثبت و سیم کنستانتان قطب منفی است. معکوس‌شدن قطبیت می‌تواند باعث نمایش روند دمایی غیرعادی، کاهش عدد هنگام افزایش دما یا عملکرد نامناسب کنترلر شود.
در عیب‌یابی، اتصالات ترمینال‌ها، محل اتصال کابل رابط به سیم سنسور و سازگاری کابل با نوع J را بررسی کنید. رنگ‌بندی سیم‌ها به استاندارد مورد استفاده وابسته است؛ بنابراین، صرفاً بر اساس رنگ تصمیم نگیرید و کد فنی کابل یا مستندات سازنده را نیز کنترل کنید.
کلیک کنید:خرید سیم ترموکوپل اصل با بهترین قیمت بازار
۴. جبران اتصال سرد نادرست در دستگاه اندازه‌گیری
ترموکوپل اختلاف دما را از طریق ولتاژ ترموالکتریکی اندازه‌گیری می‌کند. برای محاسبه دمای محل اندازه‌گیری، دستگاه باید دمای محل اتصال سیم‌های ترموکوپل به ترمینال‌های ورودی را نیز در نظر بگیرد. این فرایند جبران اتصال سرد (Cold Junction Compensation یا CJC) نام دارد.
اگر مدار جبران اتصال سرد دستگاه درست عمل نکند، دمای ترمینال‌ها به‌درستی اندازه‌گیری نشود یا شرایط حرارتی اطراف ورودی دستگاه غیرعادی باشد، نتیجه نهایی می‌تواند با دمای واقعی اختلاف داشته باشد. برای مثال، گرم‌شدن موضعی ترمینال‌ها بر اثر تجهیزات مجاور، تهویه نامناسب یا اتصالات نامطلوب ممکن است بر اندازه‌گیری اثر بگذارد.
برای بررسی این عامل، دستورالعمل سازنده کنترلر یا ترانسمیتر را مطالعه کنید و از فعال‌بودن جبران اتصال سرد و نصب صحیح سیم‌ها اطمینان حاصل کنید. در سامانه‌هایی که از ترانسمیتر استفاده می‌کنند، تنظیم نوع ورودی ترموکوپل و پیکربندی خروجی نیز باید بررسی شود. در صورت مشاهده خطای پایدار، مقایسه با یک دستگاه مرجع سازگار می‌تواند به تفکیک خطای سنسور از خطای ابزار اندازه‌گیری کمک کند.
۵. نویز الکتریکی و تداخل تجهیزات صنعتی
در محیط‌های صنعتی، کابل ترموکوپل ممکن است در مجاورت موتورهای الکتریکی، کنتاکتورها، اینورترها، کابل‌های قدرت و تجهیزات سوئیچینگ قرار بگیرد. تداخل الکترومغناطیسی می‌تواند سیگنال ضعیف ترموکوپل را تحت تأثیر قرار دهد و باعث نوسان عدد نمایشگر، تغییرات لحظه‌ای دما یا ایجاد اختلاف میان مقدار واقعی و مقدار ثبت‌شده شود.
اگر دمای نمایشگر بدون تغییر محسوس در فرایند مرتب بالا و پایین می‌رود، نویز یکی از احتمالات قابل بررسی است؛ البته نوسان واقعی فرایند یا اتصال نامطمئن نیز می‌تواند رفتار مشابهی ایجاد کند.
برای کاهش تداخل، مسیر کابل سیگنال را تا حد امکان از کابل‌های قدرت و منابع نویز جدا کنید. در صورت نیاز، از کابل مناسب محیط صنعتی، شیلدگذاری اصولی و روش اتصال شیلد مطابق دستورالعمل سازنده استفاده کنید. شیلد نباید بدون توجه به طراحی سیستم به‌صورت تصادفی به زمین متصل شود؛ زیرا اتصال نادرست می‌تواند حلقه زمین و مشکلات تازه‌ای ایجاد کند. همچنین، ترمینال‌ها، بست‌ها و نقاط اتصال را از نظر شل‌شدگی یا خوردگی بررسی کنید.
۶. نصب نامناسب و قرارگیری نادرست سنسور
حتی یک ترموکوپل سالم نیز ممکن است در صورت نصب نادرست، دمایی متفاوت از دمای موردنظر فرایند نشان دهد. برای نمونه، اگر نوک سنسور به‌اندازه کافی در محیط مورد اندازه‌گیری قرار نگرفته باشد، انتقال حرارت از طریق ساقه می‌تواند بر قرائت اثر بگذارد. همچنین، تماس نامناسب با سطح، نزدیکی بیش از حد به دیواره سرد یا گرم، قرارگیری در ناحیه‌ای با جریان غیرنماینده و انتخاب عمق غوطه‌وری نامناسب می‌توانند باعث خطای اندازه‌گیری شوند.
در اندازه‌گیری دمای داخل لوله یا مخزن، محل نصب باید تا حد امکان نماینده شرایط واقعی سیال باشد. اگر ترموکوپل داخل ترموول نصب شده است، تناسب طول غوطه‌وری، تماس مکانیکی مجموعه و شرایط انتقال حرارت را نیز در نظر بگیرید. ترموول علاوه بر محافظت از سنسور، بر سرعت پاسخ حرارتی مجموعه اثر می‌گذارد؛ بنابراین، تأخیر در نمایش تغییرات دما لزوماً به معنای خرابی ترموکوپل نیست.
برای بررسی این عامل، موقعیت نصب، عمق ورود، تماس با سطح و شرایط جریان را ارزیابی کنید. در صورت مقایسه با دماسنج مرجع، محل اندازه‌گیری و شرایط زمانی باید تا حد امکان مشابه باشد؛ مقایسه دو نقطه با دماهای متفاوت، نتیجه قابل اتکایی برای تشخیص خرابی سنسور فراهم نمی‌کند.
۷. پاسخ‌دهی کند ترموکوپل و تفاوت دمای واقعی با دمای نمایش‌داده‌شده
گاهی ترموکوپل J دمای اشتباه نشان نمی‌دهد، بلکه به تغییرات دما با تأخیر پاسخ می‌دهد. سرعت پاسخ به قطر سیم‌ها، نوع اتصال اندازه‌گیری، ساختار غلاف، نحوه نصب، تماس حرارتی و استفاده از ترموول وابسته است. هرچه انتقال حرارت به محل اتصال اندازه‌گیری کندتر باشد، زمان بیشتری طول می‌کشد تا نمایشگر به مقدار جدید نزدیک شود.
این موضوع در فرایندهایی با تغییرات سریع دما اهمیت ویژه‌ای دارد. برای مثال، اگر دمای یک تجهیز به‌سرعت افزایش یابد، سنسوری با پاسخ حرارتی کند ممکن است برای مدتی دمای پایین‌تری نمایش دهد. اگر دما در حال کاهش باشد، تأخیر پاسخ می‌تواند به نمایش دمایی بالاتر از مقدار لحظه‌ای فرایند منجر شود.
در این شرایط، ابتدا روند دما و زمان پاسخ سنسور را بررسی کنید. اگر قرائت پس از گذشت زمان کافی به مقدار مورد انتظار نزدیک می‌شود، باید تناسب طراحی و نصب سنسور با سرعت تغییرات فرایند ارزیابی شود. انتخاب سنسور با پاسخ سریع‌تر باید با درنظرگرفتن استحکام مکانیکی، دمای کاری، شرایط محیط و الزامات ایمنی انجام شود.
۸. خرابی اتصال، قطعی سیم یا مقاومت نامتعارف مدار
شل‌شدن ترمینال‌ها، شکستگی داخلی سیم، اتصال ناقص، خوردگی و آسیب کابل در اثر خم‌شدگی یا حرارت می‌توانند باعث ناپایداری سیگنال ترموکوپل شوند. این مشکلات ممکن است به‌صورت پرش ناگهانی دما، نمایش مقادیر غیرعادی، قطع‌و‌وصل‌شدن قرائت یا خطای ورودی کنترلر ظاهر شوند.
با این حال، از روی یک علامت به‌تنهایی نمی‌توان نوع خرابی را قطعی تشخیص داد. برای مثال، نمایش خطای ورودی ممکن است ناشی از قطعی مدار باشد، اما تنظیم اشتباه دستگاه یا ایراد در ترمینال‌ها نیز باید بررسی شود.
در گام نخست، سیستم را مطابق دستورالعمل ایمنی از وضعیت عملیاتی مناسب خارج کنید و سپس کابل، اتصالات و ترمینال‌ها را بررسی کنید. تست پیوستگی سیم‌ها با ابزار مناسب و در شرایطی که مدار به‌درستی ایزوله شده است، می‌تواند به شناسایی قطعی کمک کند. اندازه‌گیری مقاومت به‌تنهایی برای تأیید دقت ترموکوپل کافی نیست؛ زیرا دقت سنسور به رابطه ترموالکتریکی آن با دما وابسته است، نه صرفاً مقدار مقاومت مدار.
روش مرحله‌به‌مرحله عیب‌یابی ترموکوپل J
برای جلوگیری از تعویض غیرضروری سنسور، بهتر است بررسی‌ها به‌ترتیب انجام شوند:
- مشخص‌کردن نوع خطا: تعیین کنید اختلاف دما ثابت است، عدد نوسان دارد، قرائت با تأخیر تغییر می‌کند یا دستگاه خطای ورودی نشان می‌دهد.
- بررسی تنظیمات ابزار: نوع ورودی را روی J قرار دهید و واحد اندازه‌گیری، جبران اتصال سرد و تنظیمات ترانسمیتر را کنترل کنید.
- بازرسی سیم‌کشی: قطبیت، سازگاری کابل رابط، وضعیت ترمینال‌ها و وجود اتصالات آسیب‌دیده را بررسی کنید.
- ارزیابی شرایط نصب: محل نوک سنسور، عمق غوطه‌وری، شرایط انتقال حرارت و تأثیر ترموول را در نظر بگیرید.
- بررسی تداخل الکتریکی: مسیر کابل، نزدیکی به منابع نویز و نحوه اتصال شیلد را ارزیابی کنید.
- مقایسه با مرجع معتبر: در شرایط قابل مقایسه، قرائت ترموکوپل را با ابزار مرجع مناسب بررسی کنید. اختلاف باید با توجه به عدم‌قطعیت ابزارها، کلاس تلرانس سنسور و شرایط آزمون تفسیر شود.
- تصمیم‌گیری درباره تعمیر یا تعویض: اگر پس از بررسی مدار و دستگاه، خطای سنسور تأیید شد، کالیبراسیون، ارزیابی تخصصی یا تعویض متناسب با شرایط کاری را در نظر بگیرید.
در فرایندهای حساس، ثبت دمای مرجع، مقدار نمایشگر، زمان آزمون، محل نصب و شرایط کاری به تشخیص علت اصلی و جلوگیری از تکرار خطا کمک می‌کند.
