آموزش سیم‌کشی ترموکوپل J؛ روش تشخیص قطب‌ها و اتصال صحیح

سیم‌کشی ترموکوپل J یکی از مراحل مهم نصب سیستم‌های اندازه‌گیری دما در تجهیزات صنعتی، دستگاه‌های گرمایشی، کوره‌ها و سامانه‌های کنترل فرایند است. اگرچه ترموکوپل از نظر ساختار الکتریکی مدار پیچیده‌ای ندارد، اشتباه در تشخیص قطب مثبت و منفی، انتخاب کابل رابط نامناسب یا تنظیم نادرست کنترلر می‌تواند باعث نمایش دمای اشتباه، نوسان عدد اندازه‌گیری‌شده و عملکرد نامناسب تجهیزات شود. به همین دلیل، برای دستیابی به اندازه‌گیری قابل‌اعتماد باید علاوه بر انتخاب سنسور مناسب، اصول سیم‌کشی و انتقال سیگنال ترموکوپل نیز رعایت شود.

ترموکوپل تایپ J از دو رسانای متفاوت، یعنی آهن و کنستانتان، تشکیل شده است. این سنسور با ایجاد ولتاژ ترموالکتریکی متناسب با اختلاف دمای محل اندازه‌گیری و اتصال مرجع، امکان محاسبه دما را فراهم می‌کند. از آنجا که سیگنال خروجی ترموکوپل معمولاً در محدوده میلی‌ولت است، کیفیت اتصالات، سازگاری کابل رابط و عملکرد ورودی دستگاه اندازه‌گیری اهمیت زیادی دارند. در این راهنما، مراحل سیم‌کشی ترموکوپل J، روش شناسایی قطب‌ها، انتخاب کابل و شیوه عیب‌یابی خطاهای متداول را بررسی می‌کنیم.

ترموکوپل J چگونه کار می‌کند و چرا قطب‌بندی اهمیت دارد؟

ترموکوپل J از یک سیم آهنی به‌عنوان پایه مثبت و یک سیم کنستانتان به‌عنوان پایه منفی ساخته می‌شود. زمانی که محل اتصال اندازه‌گیری در دمای متفاوتی نسبت به اتصال مرجع قرار بگیرد، اختلاف پتانسیل الکتریکی ایجاد می‌شود. دستگاه اندازه‌گیری با استفاده از مشخصات ترموالکتریکی تایپ J و جبران اتصال سرد، این سیگنال را به مقدار دما تبدیل می‌کند.

برخلاف حسگرهایی مانند PT100 که بر اساس تغییر مقاومت الکتریکی کار می‌کنند، ترموکوپل سیگنال خود را از اثر ترموالکتریکی دریافت می‌کند. بنابراین، روش اتصال و تفسیر سیگنال آن متفاوت است و نمی‌توان ورودی یک ترموکوپل را بدون بررسی سازگاری دستگاه، به هر نوع ورودی دمایی متصل کرد.

قطب‌بندی صحیح اهمیت ویژه‌ای دارد؛ زیرا دستگاه باید جهت و مقدار ولتاژ ترموالکتریکی را به‌درستی دریافت کند. اگر سیم مثبت و منفی جابه‌جا شوند، ممکن است با افزایش دمای سنسور، عدد نمایشگر در جهت اشتباه تغییر کند. همچنین استفاده از کابل رابط نامناسب می‌تواند در نقاط اتصال، ولتاژهای ناخواسته ایجاد کند و دقت اندازه‌گیری را کاهش دهد.

روش تشخیص سیم مثبت و منفی ترموکوپل J

برای تشخیص قطب‌های ترموکوپل J، بهتر است ابتدا از اطلاعات درج‌شده روی محصول، نقشه سیم‌کشی و مشخصات فنی سازنده استفاده کنید. در این نوع ترموکوپل، رسانای آهنی قطب مثبت و رسانای کنستانتان قطب منفی است. بااین‌حال، تشخیص جنس رساناها از روی ظاهر سیم همیشه ساده نیست و در بسیاری از محصولات، رنگ عایق برای شناسایی سریع قطب‌ها استفاده می‌شود.

تشخیص قطب‌ها با استفاده از رنگ سیم

رنگ‌بندی ترموکوپل‌ها در استانداردهای مختلف یکسان نیست. برای نمونه، در کدگذاری رایج ANSI، سیم مثبت ترموکوپل J معمولاً سفید و سیم منفی قرمز است؛ در کدگذاری IEC، رنگ‌های شناسایی متداول برای تایپ J متفاوت‌اند و معمولاً رسانای مثبت سیاه و رسانای منفی سفید مشخص می‌شود. این تفاوت نشان می‌دهد که رنگ سیم‌ها باید بر اساس استاندارد و مستندات همان محصول تفسیر شود.

اگر ترموکوپل بدون برچسب، بدون نقشه یا با کابل تعویض‌شده در اختیار دارید، صرفاً بر اساس رنگ تصمیم نگیرید. ابتدا مشخص کنید سازنده از کدام استاندارد استفاده کرده است. در صورت نامشخص بودن اطلاعات، شناسایی باید با ابزار مناسب و روش آزمون کنترل‌شده انجام شود.

تشخیص قطب‌ها با آزمون الکتریکی

یکی از روش‌های بررسی قطب‌بندی، اندازه‌گیری ولتاژ ترموالکتریکی در شرایط کنترل‌شده است. تکنسین می‌تواند با استفاده از ابزار مناسب اندازه‌گیری میلی‌ولت و ایجاد تغییر دمای مشخص، جهت تغییر سیگنال را بررسی کند. این روش به رعایت قطب‌های ابزار اندازه‌گیری، شرایط اتصال مرجع و مشخصات ترموکوپل نیاز دارد.

اندازه‌گیری مقاومت به‌تنهایی روش مطمئنی برای تعیین قطب مثبت و منفی نیست؛ زیرا مقاومت الکتریکی، جنس رسانا و وضعیت مدار را به‌طور کامل برای تشخیص قطب‌بندی مشخص نمی‌کند. اگر نوع سیم‌ها یا وضعیت سنسور نامعلوم است، بهتر است پیش از اتصال به کنترلر از مستندات فنی یا بررسی تخصصی کمک بگیرید.

خواندن این مقاله را از دست ندهید: نحوه سیم‌بندی ترموکوپل | آموزش اصولی اتصال ترموکوپل به تجهیزات

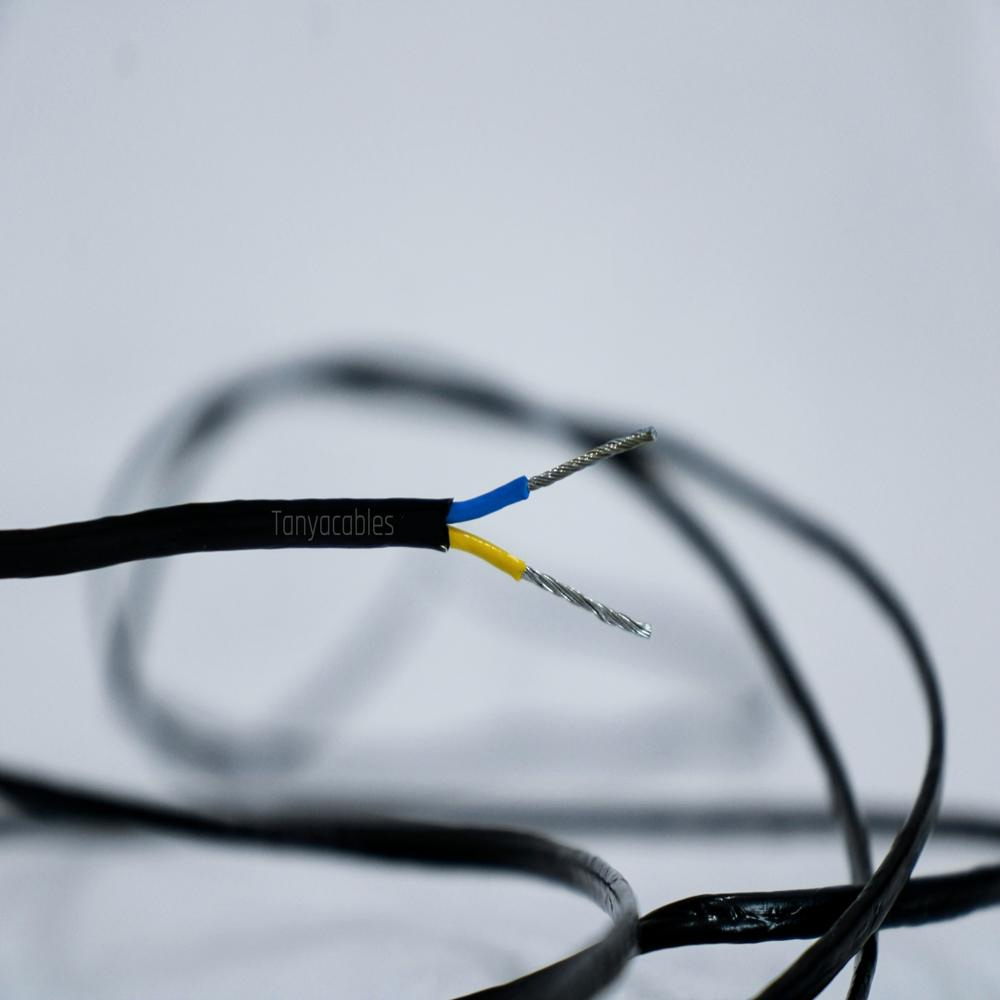

انتخاب کابل مناسب برای سیم‌کشی ترموکوپل J

انتخاب کابل رابط یکی از بخش‌های مهم طراحی مدار اندازه‌گیری است. کابل باید با نوع ترموکوپل، محدوده دمایی مسیر و شرایط محیطی سازگار باشد. برای اتصال‌های طولانی در محیط‌های صنعتی، استفاده از کابل رابط یا کابل جبران تأییدشده برای تایپ J، در محدوده کاربرد تعیین‌شده توسط سازنده، به حفظ صحت سیگنال کمک می‌کند.

در کابل رابط ترموکوپل، جنس رساناها و ویژگی‌های ترموالکتریکی اهمیت دارند. استفاده از کابل نامناسب یا ایجاد اتصال فلزات متفاوت در محل‌هایی با دمای نامتوازن ممکن است ولتاژهای ناخواسته ایجاد کند. در نتیجه، حتی اگر خود سنسور سالم باشد، دستگاه دمایی متفاوت از مقدار واقعی نشان خواهد داد.

هنگام انتخاب کابل ترموکوپل J، موارد زیر را بررسی کنید:

• نوع کابل: باید با تایپ J سازگار باشد و برای محدوده دمایی موردنظر تأیید شده باشد.
• طول مسیر: در مسیرهای طولانی، کیفیت کابل، اتصالات و مقاومت الکتریکی مسیر اهمیت بیشتری پیدا می‌کند.
• دمای محیط: عایق کابل باید تحمل دمای محیط نصب را داشته باشد؛ دمای مجاز کابل لزوماً با دمای قابل‌اندازه‌گیری در نوک ترموکوپل یکسان نیست.
• شرایط شیمیایی و مکانیکی: رطوبت، روغن، مواد شیمیایی، سایش و احتمال آسیب فیزیکی باید در انتخاب روکش لحاظ شوند.
• نویز الکتریکی: در محیط‌های دارای موتور، اینورتر و تجهیزات قدرت، نوع کابل، مسیر عبور و روش اتصال شیلد باید مطابق دستورالعمل سازنده انتخاب شوند.

نکته مهم این است که استفاده از کابل شیلددار به‌تنهایی مشکل نویز را برطرف نمی‌کند. شیلد باید به شکل اصولی و متناسب با طراحی سامانه به زمین متصل شود؛ زیرا اتصال نامناسب می‌تواند حلقه زمین یا اختلال‌های دیگری ایجاد کند.

ما در این مقاله به بررسی انواع کابل یا سیم ترموکوپل پرداخته ایم.

آموزش مرحله‌به‌مرحله سیم‌کشی ترموکوپل J به کنترلر دما

مرحله اول: بررسی مشخصات ترموکوپل و دستگاه

قبل از سیم‌کشی، نوع ترموکوپل، محدوده دمایی، نوع اتصال و مشخصات ورودی کنترلر را بررسی کنید. مطمئن شوید دستگاه از تایپ J پشتیبانی می‌کند و کانال موردنظر برای همین نوع سنسور تنظیم شده است. اگر کنترلر ورودی ترموکوپل ندارد، نباید سنسور را بدون بررسی سازگاری الکتریکی و تجهیزات واسط به آن متصل کرد.

همچنین مشخص کنید که ترموکوپل به‌صورت مستقیم به کنترلر وصل می‌شود یا مسیر شامل ترمینال میانی، کابل رابط، کانکتور یا تجهیزات واسط است. هر بخش اضافی باید از نظر نوع اتصال و سازگاری با مدار اندازه‌گیری بررسی شود.

مرحله دوم: ایمن‌سازی تجهیزات و آماده‌سازی اتصالات

پیش از باز کردن ترمینال‌ها یا انجام تغییرات سیم‌کشی، دستورالعمل ایمنی دستگاه را رعایت کنید و در صورت لزوم برق مدار را قطع کنید. در تجهیزاتی که دمای بالا، ولتاژ خطرناک یا انرژی ذخیره‌شده دارند، انجام کار باید توسط فرد دارای صلاحیت و با رعایت روش ایمن‌سازی مناسب صورت گیرد.

سر سیم‌ها را متناسب با نوع ترمینال آماده کنید و از آسیب دیدن رسانا یا عایق جلوگیری کنید. سیم‌های لخت نباید به شکلی قرار گیرند که امکان اتصال ناخواسته بین ترمینال‌ها وجود داشته باشد. همچنین بهتر است اتصالات در محفظه‌ای مناسب و دور از رطوبت و آلودگی قرار بگیرند.

مرحله سوم: اتصال قطب مثبت و منفی

سیم مثبت ترموکوپل J را به ترمینال مثبت ورودی و سیم منفی را به ترمینال منفی متصل کنید. علائم روی دستگاه و نقشه سازنده باید معیار اصلی باشند. اگر کابل رابط یا جعبه اتصال در مسیر وجود دارد، قطب‌بندی باید در تمام طول مسیر حفظ شود.

در این مرحله، فقط اتصال دو سیم به ترمینال کافی نیست؛ باید مطمئن شوید که هیچ اتصال شل، خوردگی یا تغییر نامناسب در نوع رساناها وجود ندارد. اتصال نامطمئن می‌تواند با لرزش یا تغییر دما دچار اختلال شود و باعث نوسان قرائت شود.

مرحله چهارم: تنظیم نوع ورودی کنترلر

پس از بررسی سیم‌کشی، وارد تنظیمات کنترلر شوید و نوع ورودی را روی ترموکوپل J قرار دهید. در برخی دستگاه‌ها، تنظیمات دیگری مانند واحد دما، محدوده نمایش و نحوه تشخیص خطای ورودی نیز قابل انتخاب هستند. این موارد باید مطابق نیاز فرایند و راهنمای دستگاه تنظیم شوند.

انتخاب اشتباه تایپ سنسور می‌تواند حتی با سیم‌کشی کاملاً صحیح باعث نمایش دمای نادرست شود. بنابراین، در صورت مشاهده اختلاف دما، تنظیم ورودی را پیش از تعویض سنسور بررسی کنید.

مرحله پنجم: بررسی عملکرد و صحت قرائت

پس از پایان سیم‌کشی، سیستم را مطابق دستورالعمل سازنده راه‌اندازی کنید و بررسی کنید که تغییر دمای محل اندازه‌گیری، تغییر منطقی عدد نمایشگر را به دنبال داشته باشد. اگر سنسور گرم‌تر می‌شود، انتظار می‌رود قرائت نیز در جهت افزایش دما تغییر کند؛ البته باید شرایط اندازه‌گیری و عملکرد دستگاه در نظر گرفته شوند.

برای تأیید دقت، تنها به نمایش یک عدد منطقی اکتفا نکنید. در کاربردهایی که خطای دما اهمیت دارد، قرائت باید با مرجع مناسب و در شرایط قابل‌مقایسه بررسی شود. در صورت مشاهده خطا، ابتدا تنظیمات، قطب‌بندی، کابل و اتصالات را کنترل کنید و سپس سراغ بررسی تخصصی سنسور و ورودی دستگاه بروید.

اشتباهات رایج در سیم‌کشی ترموکوپل J و راهکار رفع آن‌ها

جابه‌جایی قطب‌های مثبت و منفی

این اشتباه می‌تواند باعث معکوس شدن جهت تغییر سیگنال شود. اگر با افزایش دما، نمایشگر کاهش دما نشان می‌دهد، قطب‌بندی و تنظیم ورودی را بررسی کنید. پیش از هرگونه تغییر سیم‌کشی، تجهیزات را در وضعیت ایمن قرار دهید.

استفاده از کابل نامناسب

کابل ناسازگار با تایپ J یا کابل دارای عایق نامناسب می‌تواند موجب خطای اندازه‌گیری یا خرابی زودهنگام شود. مشخصات کابل باید با نوع سنسور، شرایط محیطی و طول مسیر تطبیق داده شود.

عبور کابل از کنار تجهیزات قدرت

کابل‌های موتور، اینورتر و کنتاکتور ممکن است نویز الکترومغناطیسی ایجاد کنند. اگر عدد دما با روشن و خاموش شدن تجهیزات نوسان می‌کند، مسیر کابل را بررسی کنید و در صورت امکان کابل سیگنال را از مسیرهای قدرت جدا کنید. استفاده از شیلد نیز باید بر اساس طراحی و دستورالعمل سازنده انجام شود.

اتصال شل یا خوردگی ترمینال‌ها

اتصالات نامطمئن می‌توانند باعث تغییرات متناوب سیگنال شوند. ترمینال‌ها را از نظر خوردگی، آلودگی و استحکام مکانیکی بررسی کنید و در صورت نیاز اتصال را با روش صحیح اصلاح کنید. پیش از این کار، الزامات ایمنی و دستورالعمل سازنده را رعایت کنید.

تنظیم اشتباه نوع سنسور

اگر کنترلر روی تایپ K یا ورودی دیگری تنظیم شده باشد، مقدار دما می‌تواند اشتباه محاسبه شود. همیشه تنظیم ورودی را با مشخصات واقعی ترموکوپل تطبیق دهید.

چگونه تشخیص دهیم مشکل از سیم‌کشی است یا خود ترموکوپل؟

برای تشخیص منشأ خطا، بهتر است بررسی‌ها به‌صورت مرحله‌ای انجام شوند. ابتدا تنظیمات ورودی کنترلر و قطب‌بندی را بررسی کنید. سپس کابل رابط، ترمینال‌ها و مسیر عبور سیم را از نظر آسیب، اتصال شل یا نویز ارزیابی کنید. اگر مشکل همچنان باقی است، می‌توان با تجهیزات مناسب، سیگنال ترموکوپل را بررسی کرد یا ورودی کنترلر را با شبیه‌ساز سازگار آزمود.

اگر کنترلر با سیگنال آزمایشی معتبر درست عمل کند، اما سنسور در آزمون مستقل قرائت قابل‌قبولی نداشته باشد، احتمال وجود مشکل در ترموکوپل یا کابل آن افزایش می‌یابد. در مقابل، اگر ورودی دستگاه با سیگنال آزمایشی نیز عملکرد نامناسبی داشته باشد، کنترلر یا تنظیمات آن باید بررسی شود.

توجه داشته باشید که اندازه‌گیری مقاومت سیم‌ها یا مشاهده پیوستگی مدار، به‌تنهایی دقت ترموکوپل را تأیید نمی‌کند. برای کاربردهای حساس، آزمون باید با مرجع مناسب و روش قابل‌اعتماد انجام شود.

برای انتخاب کابل و اتصالات ترموکوپل J به چه نکاتی توجه کنیم؟

اگر در حال نصب یک سیستم جدید هستید یا قصد دارید سیم‌کشی قبلی را اصلاح کنید، بهتر است پیش از سفارش تجهیزات، مشخصات فنی مسیر را تعیین کنید. نوع کنترلر، طول کابل، دمای محیط، محل نصب، شرایط نویز و نوع اتصال همگی در انتخاب اجزای مناسب نقش دارند. انتخاب جداگانه سنسور و کابل بدون توجه به سازگاری آن‌ها ممکن است در زمان راه‌اندازی مشکل ایجاد کند.

برای مثال، ترموکوپلی که در محیط گرم یا دارای لرزش نصب می‌شود، به ساختار محافظ و کابل متناسب با همان شرایط نیاز دارد. همچنین در مسیرهای طولانی، کیفیت اتصالات و رعایت اصول سیم‌کشی اهمیت بیشتری پیدا می‌کند. اگر هدف شما کاهش خطا و افزایش پایداری اندازه‌گیری است، مشخصات سنسور، کابل و ورودی دستگاه را به‌صورت یک مجموعه در نظر بگیرید.

هنگام بررسی گزینه‌های خرید از گروه صنعتی ابزاردقیق ساتراپ دما، اطلاعاتی مانند تایپ سنسور، محدوده دما، طول و قطر پراب، نوع غلاف، طول مسیر کابل و مدل کنترلر را آماده داشته باشید. با این اطلاعات می‌توان انتخاب دقیق‌تری انجام داد و از خرید سنسوری که با شرایط نصب یا ورودی دستگاه سازگار نیست جلوگیری کرد.
