در دنیای ابزار دقیق و کنترل صنعتی، دو واژهی «سنسور فشار» و «ترانسمیتر فشار» بسیار استفاده میشوند و در ظاهر، هر دو وظیفهی مشابهی دارند؛ یعنی اندازهگیری فشار سیالات یا گازها. اما در واقعیت، این دو تجهیز از نظر ساختار داخلی، نوع خروجی، دقت عملکرد و نحوهی استفاده، تفاوتهای اساسی دارند که دانستن آنها برای انتخاب صحیح و جلوگیری از خطاهای اندازهگیری بسیار حیاتی است. در این مقاله از ساتراپ دما بهصورت فنی و کامل بررسی میکنیم که سنسور فشار و ترانسمیتر فشار دقیقاً چه تفاوتی دارند، هرکدام چگونه کار میکنند و در چه شرایطی باید از آنها استفاده شود.
کلیک کنید: ترانسمیتر (TRANSMITTER) چیست و انواع آن کدامند؟
سنسور فشار چیست و چگونه کار میکند؟
سنسور فشار یا Pressure Sensor یک تجهیز اندازهگیری است که تغییرات فشار فیزیکی (اعم از مایع یا گاز) را به سیگنال الکتریکی خام و اولیه تبدیل میکند. اساس عملکرد این سنسور بر پایهی یک دیافراگم حساس به فشار است که هنگام وارد شدن فشار، دچار تغییر شکل مکانیکی میشود. این تغییر شکل با استفاده از فناوریهای مختلف مانند پیزورزیستیو (تغییر مقاومت تحت فشار)، پیزوالکتریک (تولید بار الکتریکی در اثر فشار) یا ظرفیت خازنی به سیگنال الکتریکی تبدیل میشود.
به زبان ساده، سنسور فشار فقط مقدار فشار را تشخیص میدهد و آن را به صورت سیگنال ضعیف (میلیولت) یا تغییر مقاومت الکتریکی در خروجی خود ارائه میدهد. این سیگنال خام برای ورود مستقیم به کنترلر یا PLC مناسب نیست و باید توسط یک مدار تقویتکننده یا مبدل سیگنال، به سطح قابل خواندن و پایدار تبدیل شود.
ویژگیهای فنی سنسور فشار:
- نوع خروجی: میلیولت یا تغییر مقاومت
- محدوده عملکرد: فشارهای پایین تا متوسط
- دقت: متوسط تا بالا (بسته به نوع تکنولوژی)
- قابلیت کار در فواصل کوتاه: مناسب برای فضاهای کوچک و محیطهای کمنویز
- قیمت: اقتصادی و مقرونبهصرفه برای کاربردهای عمومی
کاربرد سنسور فشار در صنعت
- کنترل فشار در سیستمهای تهویه (HVAC)
- دستگاههای پزشکی مانند اکسیژنساز و مانیتور تنفس
- تجهیزات تست و کالیبراسیون
- سیستمهای داخلی ماشینآلات و خطوط مونتاژ
- ابزارهای اندازهگیری دقیق در آزمایشگاهها
در واقع، سنسور فشار بیشتر برای کاربردهای محلی و سبک طراحی شده است، جایی که فاصله انتقال سیگنال کم و محیط دارای نویز پایین است.

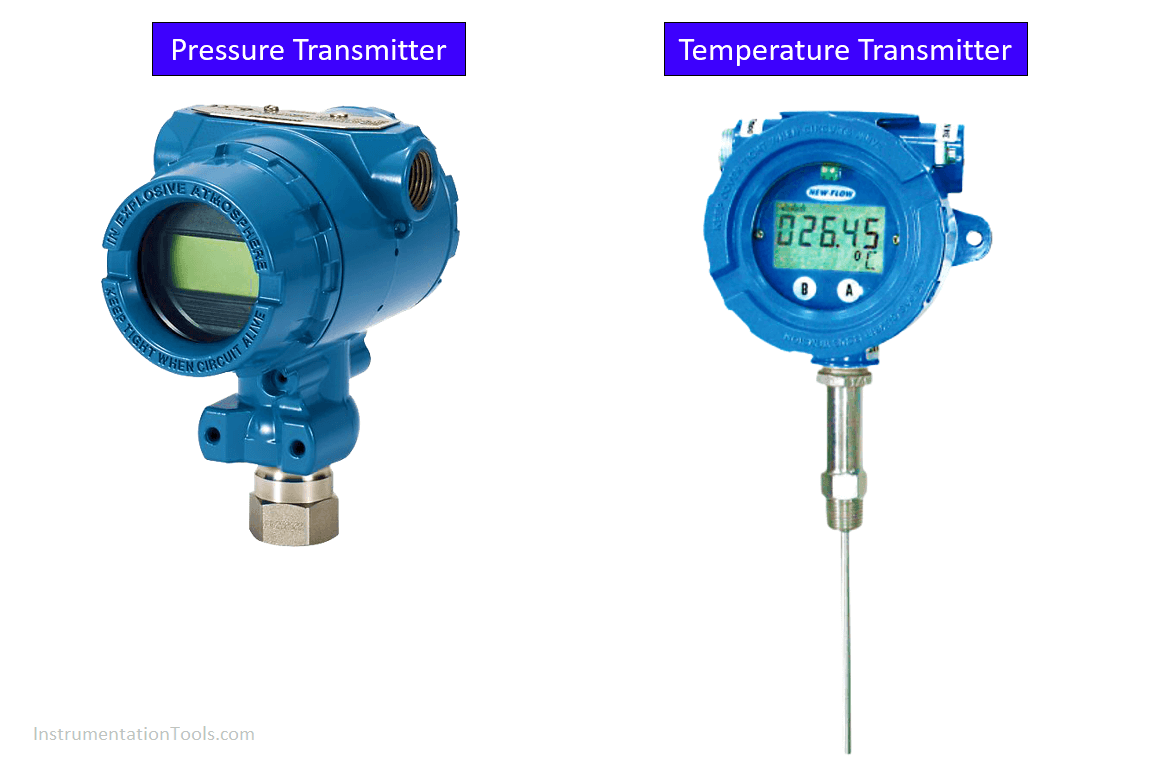

ترانسمیتر فشار چیست و چه تفاوتی با سنسور فشار دارد؟
ترانسمیتر فشار یا Pressure Transmitter نسخهی پیشرفتهتر و صنعتیتر سنسور فشار است. درون ترانسمیتر علاوه بر سنسور اندازهگیری، مدار تقویتکننده، مبدل سیگنال و در برخی مدلها پردازنده دیجیتال وجود دارد که وظیفه تبدیل و ارسال دادههای فشار بهصورت استاندارد و پایدار را بر عهده دارند.
ترانسمیتر فشار خروجی خود را معمولاً به شکل ۴ تا ۲۰ میلیآمپر (mA) یا ۰ تا ۱۰ ولت (V) ارائه میدهد. این نوع خروجیها در سیستمهای کنترلی صنعتی کاملاً شناختهشدهاند و امکان انتقال داده در فواصل طولانی (تا صدها متر) را بدون افت کیفیت یا تأثیر نویز فراهم میکنند.
ویژگیهای فنی ترانسمیتر فشار:
- سیگنال خروجی استاندارد: ۴–۲۰mA یا ۰–۱۰V
- مقاومت بالا در برابر نویز الکتریکی و شرایط محیطی
- دارای مدار تقویت و فیلتر سیگنال
- قابل استفاده در محیطهای صنعتی خشن و نویزی
- دقت بالا و پایداری بلندمدت
- امکان ارتباط با PLC، DCS و سیستمهای مانیتورینگ
کاربردهای صنعتی ترانسمیتر فشار
- صنایع نفت، گاز و پتروشیمی
- بویلرها و دیگهای بخار
- خطوط تولید مواد شیمیایی
- نیروگاهها و سیستمهای هیدرولیک
- تجهیزات پنوماتیکی و سیستمهای کنترل فرآیند
بنابراین، ترانسمیتر فشار نه تنها فشار را اندازهگیری میکند، بلکه سیگنال آن را به گونهای استاندارد میسازد که برای انتقال مطمئن به اتاق کنترل یا مانیتورینگ مرکزی مناسب باشد.
خواندن این مقاله را از دست ندهید: ترانسمیتر فشار چیست؟
تفاوتهای اصلی بین سنسور فشار و ترانسمیتر فشار
در جدول زیر میتوانید تفاوتهای این دو تجهیز را بهصورت دقیق و فنی مشاهده کنید:
| ویژگی | سنسور فشار | ترانسمیتر فشار |
|---|---|---|
| نوع سیگنال خروجی | خام و ضعیف (mV) | تقویتشده و استاندارد (۴–۲۰mA) |
| فاصله انتقال سیگنال | کوتاه | طولانی |
| دقت اندازهگیری | متوسط | بسیار بالا |
| مقاومت در برابر نویز | پایین | بالا |
| مدار پردازش و تقویت | ندارد | دارد |
| قابلیت کار در محیط صنعتی | محدود | بسیار بالا |
| قیمت | پایینتر | بالاتر |
| نیاز به مبدل یا تقویتکننده | دارد | ندارد |
همانطور که در جدول مشاهده میشود، تفاوت اصلی در سطح پردازش، قدرت انتقال، و دقت عملکرد است. ترانسمیترها گزینهی ایدهآل برای فرآیندهای صنعتی هستند، درحالیکه سنسورها بیشتر در دستگاههای سبکتر یا کاربردهای محلی استفاده میشوند.
انتخاب بین سنسور فشار و ترانسمیتر فشار؛ کدام بهتر است؟
برای انتخاب درست، باید نوع سیستم، شرایط محیطی، فاصله تا کنترلر و حساسیت فرآیند را در نظر گرفت:
- اگر سیستم شما در یک محیط کوچک با فاصلهی کم از کنترلر است، سنسور فشار انتخاب مناسبی است.
- اگر محیط صنعتی نویز زیادی دارد یا فاصله انتقال زیاد است، حتماً از ترانسمیتر فشار استفاده کنید.
- در کاربردهایی مانند دیگ بخار، پالایشگاه یا خطوط گاز، ترانسمیتر با سیگنال ۴ تا ۲۰ میلیآمپر بهترین گزینه است.
- اما در پروژههای آزمایشگاهی، تجهیزات تست یا ماشینآلات کوچک، سنسور فشار گزینهای اقتصادیتر و کارآمد است.
اشتباهات رایج در انتخاب سنسور و ترانسمیتر فشار
- نادیده گرفتن نوع خروجی مورد نیاز کنترلر (ولتاژ یا جریان)
- استفاده از سنسور در فواصل زیاد که باعث افت سیگنال میشود
- نصب در نزدیکی منابع نویز یا میدان مغناطیسی بدون شیلد مناسب
- بیتوجهی به محدوده فشار کاری و دمای محیط
- انتخاب ترانسمیتر بدون در نظر گرفتن نوع سیال (مایع، گاز یا بخار)
هر یک از این خطاها میتواند باعث کاهش دقت اندازهگیری، آسیب به تجهیزات یا توقف فرآیند صنعتی شود.
در نتیجه، تفاوت اصلی بین سنسور فشار و ترانسمیتر فشار در نوع خروجی، دقت، مقاومت در برابر نویز و سطح صنعتی بودن آنها است. سنسور فشار برای مصارف سبک و فاصلههای کوتاه مناسب است، اما ترانسمیتر فشار به دلیل داشتن مدار تقویت و خروجی استاندارد، گزینهی ایدهآل برای صنایع سنگین و سیستمهای مانیتورینگ محسوب میشود. انتخاب درست بین این دو تجهیز میتواند دقت، ایمنی و طول عمر سیستم شما را به طرز قابل توجهی افزایش دهد.
سوالات متداول
۱. آیا میتوان از سنسور فشار بهجای ترانسمیتر استفاده کرد؟
در کاربردهای سبک بله، اما در فواصل طولانی یا محیطهای نویزی این کار باعث افت سیگنال و خطا میشود.
۲. چرا ترانسمیتر خروجی ۴ تا ۲۰ میلیآمپر دارد؟
این نوع خروجی در برابر نویز مقاوم است و در فواصل طولانی بدون افت انتقال مییابد.
۳. آیا هر دو تجهیز نیاز به کالیبراسیون دارند؟
بله، کالیبراسیون دورهای برای اطمینان از صحت اندازهگیری در هر دو الزامی است.
۴. تفاوت قیمت سنسور فشار و ترانسمیتر فشار چقدر است؟
ترانسمیتر فشار به دلیل مدار تقویت، پردازشگر و بدنه مقاومتر معمولاً گرانتر از سنسور است.
