با میکروکنترلرها آشنا شوید؛ مغز متفکر مدارهای هوشمند!

میکروکنترلر قلب تپنده‌ٔ دستگاه‌های هوشمند امروزی است که در دل انواع مدارهای دیجیتال، از ساده‌ترین گجت‌ها تا پیچیده‌ترین سیستم‌های صنعتی، ایفای نقش می‌کند. اگر کنجکاوید بدانید این تراشه‌ی کوچک چگونه دنیای الکترونیک را متحول کرده، در ادامه با ما همراه باشید.

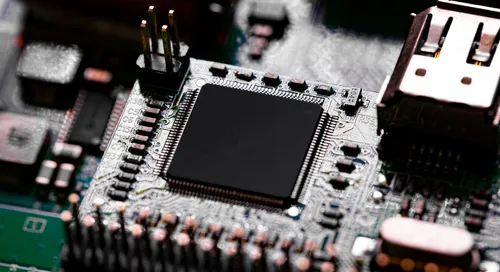

میکروکنترلر چیست؟

میکروکنترلر (Microcontroller) یک مدار مجتمع (IC) تک‌تراشه‌ای و تعبیه‌شده است که با ادغام بخش‌هایی همچون واحد پردازنده مرکزی (CPU)، حافظهٔ برنامه‌پذیر (ROM/Flash)، حافظه موقت (RAM)، و واسط‌های ورودی/خروجی (I/O Ports) در درون خود، به‌عنوان مرکز فرماندهی و کنترل یک سیستم الکترونیکی کوچک یا خودکار عمل می‌کند. برخلاف ریزپردازنده‌ها که نیاز به اجزای جانبی متعدد برای راه‌اندازی دارند، میکروکنترلرها به‌گونه‌ای طراحی شده‌اند که بتوانند با کمترین اجزای خارجی، کنترل یک سامانه تعبیه‌شده (Embedded System) را به‌صورت مستقل و بلادرنگ (Real-Time) برعهده گیرند.

این تراشه‌های کم‌مصرف و بهینه، در دسته‌ی سیستم‌های نهفته (Embedded Systems) قرار می‌گیرند و اغلب در کاربردهایی چون کنترل لوازم خانگی، تجهیزات پزشکی، سیستم‌های رباتیک، ابزار دقیق، سیستم‌های حفاظتی، و دستگاه‌های اندازه‌گیری الکترونیکی به‌کار می‌روند. هر میکروکنترلر بر اساس معماری داخلی خود (مانند هاروارد یا فون‌نیومان) و تعداد بیت‌های پردازشی (۸، ۱۶ یا ۳۲ بیت) طبقه‌بندی می‌شود و معمولاً با یک نرم‌افزار خاص یا برنامه‌ای که در حافظهٔ آن ذخیره می‌شود، برای اجرای وظایف تعریف‌شده برنامه‌ریزی می‌گردد.

عملکرد یک میکروکنترلر بر اساس اجرای ترتیبی دستورالعمل‌هایی است که از طریق برنامه‌نویسی در حافظه غیر فرّار (معمولاً Flash یا EEPROM) آن ذخیره شده‌اند. در سطح پایین، عملیات اجرایی آن مبتنی بر چرخهٔ واحد پردازش مرکزی (CPU) است که شامل Fetch (بازیابی دستور)، Decode (تجزیه دستور) و Execute (اجرای دستور) می‌شود.

میکروکنترلر چگونه کار میکند؟

هنگامی که میکروکنترلر روشن می‌شود، برنامهٔ نوشته‌شده توسط کاربر از حافظه برنامه فراخوانی و خط به خط اجرا می‌گردد. این برنامه می‌تواند شامل دستورات منطقی، محاسباتی، کنترلی، خواندن ورودی‌ها، نوشتن خروجی‌ها و حتی ارتباط با سایر ماژول‌های جانبی مانند تایمرها، مبدل‌های آنالوگ به دیجیتال (ADC)، پروتکل‌های ارتباطی (UART, SPI, I2C) و غیره باشد.

در بسیاری از کاربردهای صنعتی، میکروکنترلرها به‌صورت بلادرنگ (Real-Time) فعالیت می‌کنند، به این معنا که باید به ورودی‌ها به‌صورت فوری پاسخ داده و تصمیم‌گیری کنند. در این راستا، استفاده از وقفه‌ها (Interrupts)، تایمرها و ماژول‌های ارتباطی داخلی، نقش بسیار مهمی در بهینه‌سازی عملکرد و سرعت واکنش سیستم ایفا می‌کند.

شما می توانید در این مقاله به آشنایی با انواع کنترلر دما بپردازید.

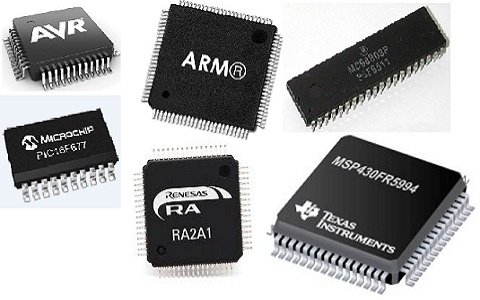

انواع میکروکنترلر

میکروکنترلرها بر اساس معماری داخلی، توان پردازشی، شرکت سازنده و کاربرد هدف به چند دسته تقسیم می‌شوند. برخی از مهم‌ترین انواع میکروکنترلرها عبارتند از:

1.میکروکنترلرهای AVR

تولید شرکت Atmel (اکنون تحت مالکیت Microchip)، با معماری RISC و سرعت بالا در اجرای دستورات. رایج‌ترین مدل آن ATmega328 است که در بردهای Arduino به‌کار می‌رود.

2.میکروکنترلرهای PIC

محصول Microchip با معماری متنوع (از ۸ تا ۳۲ بیت)، مناسب برای پروژه‌های صنعتی، رباتیک و سیستم‌های کنترل ساده تا پیشرفته.

3.میکروکنترلرهای ARM

بر پایه هسته‌های Cortex-M، ساخت ARM Holdings، که توسط شرکت‌هایی چون STMicroelectronics (سری STM32)، NXP، Texas Instruments و دیگران پیاده‌سازی شده‌اند. این نوع از قدرت پردازشی بالا، مصرف کم، قابلیت چندوظیفگی و پشتیبانی گسترده برخوردار است.

4.میکروکنترلرهای MSP430

ساخت Texas Instruments، با مصرف بسیار پایین انرژی و مناسب برای کاربردهای باتری‌محور و پزشکی.

5.سایر میکروکنترلرها

از جمله 8051 (کلاسیک اما همچنان مورد استفاده)، و میکروکنترلرهای خاص کاربردی (Application Specific) مانند میکروکنترلرهای مخصوص سیستم‌های اتومبیل، تجهیزات هوشمند یا IoT.

کاربرد میکروکنترلر

میکروکنترلرها در طراحی و پیاده‌سازی طیف گسترده‌ای از سامانه‌های الکترونیکی نقش دارند. برخی از کاربردهای کلیدی آن‌ها عبارتند از:

• صنعت و اتوماسیون: کنترل موتورهای الکتریکی، PLCهای ساده، نمایشگرهای صنعتی، سیستم‌های کنترل دما و رطوبت، و مانیتورینگ بلادرنگ تجهیزات صنعتی.
• رباتیک: راه‌اندازی سنسورها، محرک‌ها، سروو موتور، و کنترل حرکت.
• ابزار دقیق: دریافت داده از سنسورهای اندازه‌گیری (مثل دما، فشار، جریان) و ارسال خروجی کنترلی.
• سیستم‌های امنیتی: کنترل قفل‌های دیجیتال، سیستم‌های هشدار، دوربین‌های هوشمند.
• لوازم خانگی هوشمند: ماشین لباسشویی، کولر، یخچال، فر، سیستم روشنایی هوشمند و ترموستات‌ها.
• تجهیزات پزشکی: دستگاه‌های فشارسنج دیجیتال، کنترل پمپ انسولین، مانیتور علائم حیاتی.
• الکترونیک مصرفی: اسباب‌بازی‌های الکترونیکی، تجهیزات صوتی و تصویری، تلفن‌های همراه و دستگاه‌های هوشمند پوشیدنی.

رجیستر میکروکنترلر چیست؟

رجیستر (Register) در میکروکنترلر به محل‌های حافظه‌ای بسیار کوچک اما بسیار سریع اطلاق می‌شود که معمولاً در درون واحد پردازش مرکزی (CPU) یا پیرامون آن قرار دارند. رجیسترها جهت نگهداری موقتی داده‌ها، آدرس‌ها، پرچم‌ها (Flags) و دستورها هنگام اجرای برنامه به‌کار می‌روند و جزء حیاتی‌ترین اجزای میکروکنترلر در سطح سخت‌افزار محسوب می‌شوند.

رجیسترها از نظر عملکرد به چند دسته کلی تقسیم می‌شوند:

• رجیسترهای عمومی (General Purpose Registers): برای نگهداری موقت داده‌های میان‌محاسباتی توسط برنامه‌نویس یا کامپایلر.
• رجیسترهای خاص (Special Function Registers – SFR): جهت پیکربندی و کنترل ماژول‌های داخلی مانند پورت‌های ورودی/خروجی، تایمرها، مبدل‌های ADC، پروتکل‌های ارتباطی و غیره.
• رجیسترهای وضعیت (Status Registers): شامل پرچم‌هایی مانند صفر بودن نتیجه، بروز خطا، حمل (Carry)، منفی بودن نتیجه و غیره که در فرآیند تصمیم‌گیری شرطی در برنامه کاربرد دارند.
• رجیسترهای آدرس‌دهی (Pointer Registers): برای آدرس‌دهی غیرمستقیم به داده‌ها یا برنامه، مانند Stack Pointer یا Program Counter.

درک کامل عملکرد و ساختار رجیسترها برای نوشتن برنامه‌های بهینه، سریع و کم‌حجم در محیط‌هایی با منابع محدود، ضروری است؛ خصوصاً در زبان اسمبلی یا زمان‌هایی که نیاز به دسترسی سطح پایین به سخت‌افزار داریم.
