فلورگلاتور یا همان Flow Regulator یکی از تجهیزات کلیدی و بسیار پرکاربرد در حوزهی ابزار دقیق، پایپینگ و صنایع فرآیندی است. وظیفهی اصلی آن کنترل، تنظیم و پایدارسازی جریان سیالات مختلف از جمله آب، بخار، هوا، گاز و سیالات شیمیایی در خطوط لوله و سیستمهای انتقال است، به گونهای که جریان خروجی حتی در شرایطی که فشار ورودی دچار نوسان میشود ثابت و پایدار باقی بماند و در نتیجه تجهیزات پاییندست، ماشینآلات صنعتی، شیرآلات کنترلی و دستگاههای اندازهگیری از خطرات ناشی از تغییرات ناگهانی جریان و فشار محافظت شوند و فرآیند تولید با دقت، ایمنی و راندمان بالاتری ادامه پیدا کند.
جهت آشنایی با انواع سنسور کنترل سطع مایعات کلیک کنید.
فلورگلاتور چیست و چرا اهمیت دارد؟
فلورگلاتور در حقیقت نوعی شیر یا ولو با طراحی خاص است که برای محدودسازی، پایدارسازی و تنظیم جریان طراحی شده و به کمک اجزای مکانیکی داخلی همچون فنر، دیافراگم یا المانهای جبران فشار میتواند میزان جریان عبوری از خط را مستقل از نوسانات فشار ورودی کنترل نماید، به این معنا که حتی اگر فشار سیال در ورودی کاهش یا افزایش پیدا کند، مقدار جریان خروجی از فلورگلاتور تا حد زیادی ثابت باقی میماند. این ویژگی باعث میشود در صنایع حساس مانند نفت و گاز، صنایع شیمیایی، دارویی، غذایی و حتی سیستمهای آبرسانی خانگی و شهری، فرآیندها با ثبات و دقت بالاتری اجرا شوند و تجهیزات از استهلاک زودهنگام در امان بمانند.
عملکرد فلورگلاتور چگونه است؟
عملکرد فلورگلاتور مبتنی بر ایجاد یک مقاومت کنترلشده در برابر جریان سیال است، به گونهای که با تغییر فشار ورودی، مکانیزم داخلی دستگاه بهصورت خودکار عمل کرده و جریان خروجی را در سطحی ثابت نگه میدارد. این مکانیزم معمولاً شامل ترکیبی از فنر، دیافراگم و یک مسیر عبوری باریک است که بسته به فشار ورودی، باز و بسته شده و سطح مقطع عبور سیال را تغییر میدهد. در فلورگلاتورهای ساده، عمل تنظیم بهصورت مکانیکی انجام میشود، در حالیکه در مدلهای پیشرفتهتر، از طراحیهای جبران فشار و حتی سیستمهای الکترونیکی برای پایدارسازی جریان استفاده میشود. نتیجهی عملکرد این تجهیز، دستیابی به جریان یکنواخت و ثابت، صرفهجویی در مصرف انرژی و کاهش تنش مکانیکی روی تجهیزات پاییندست است.
اجزای اصلی فلورگلاتور
یک فلورگلاتور از چند بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در دقت عملکرد و طول عمر دستگاه ایفا میکنند:
- بدنه (Body): معمولاً از فولاد ضد زنگ، برنج، برنز یا آلیاژهای مقاوم در برابر خوردگی ساخته میشود و بهعنوان محفظهی اصلی اجزا عمل میکند.
- دیافراگم یا المان کنترل جریان: قطعهای انعطافپذیر یا مکانیکی که در پاسخ به تغییر فشار ورودی جابجا شده و مسیر عبور سیال را تنظیم میکند.
- فنر تنظیمکننده: نیروی بازگشتی لازم برای جبران تغییرات فشار را تأمین کرده و نقش مهمی در پایدارسازی جریان خروجی دارد.
- واشر یا اوریفیس جریان: مسیر محدودکنندهای که دبی سیال را تعیین و در برابر نوسانات فشار مقاومت ایجاد میکند.
- اتصالات ورودی و خروجی: برای نصب در خطوط لوله و ارتباط با سایر تجهیزات فرآیندی بهکار میروند.
- سیلها و آببندها: جلوگیری از نشتی و تضمین عملکرد پایدار در شرایط سخت عملیاتی.
انواع فلورگلاتور
فلورگلاتورها بسته به نوع طراحی و کاربرد در دستههای مختلفی قرار میگیرند:
- فلورگلاتور با دبی ثابت: جریان خروجی در یک مقدار مشخص ثابت است و تغییر نمیکند، مناسب برای کاربردهای ساده و پایدار.
- فلورگلاتور قابل تنظیم: اپراتور یا سیستم کنترلی میتواند میزان جریان را تغییر دهد و متناسب با نیاز فرآیند تنظیم نماید.
- فلورگلاتور جبران فشار (Pressure Compensated): حتی در شرایط تغییر فشار ورودی، جریان خروجی تقریباً ثابت باقی میماند.
- فلورگلاتورهای دیجیتال یا هوشمند: با استفاده از سنسور و سیستمهای کنترلی دقیق، جریان بهصورت لحظهای پایش و کنترل میشود.
مطالعه کنید: ترانسمیتر فشارابزارِ ضروری برای سنجش دقیق فشار سیالات
کاربردهای فلورگلاتور
فلورگلاتور در صنایع و سیستمهای مختلف نقش بسیار مهمی ایفا میکند، برخی از مهمترین کاربردهای آن عبارتند از:
- صنایع نفت و گاز: کنترل جریان گاز، بخار و مایعات فرآیندی در خطوط انتقال و پالایشگاهها.
- صنایع پتروشیمی و شیمیایی: تنظیم دقیق جریان مواد خورنده و حساس.
- صنایع غذایی و دارویی: تضمین دقت جریان در فرآیندهای تولید حساس که نیازمند یکنواختی هستند.
- سیستمهای آبرسانی شهری و خانگی: پایدارسازی جریان آب در شیرآلات، دوشها و خطوط لوله.
- سیستمهای بخار و HVAC: کنترل جریان بخار و هوا برای حفظ تعادل و راندمان.
- کاربردهای آزمایشگاهی و تحقیقاتی: کنترل دقیق جریان مایعات و گازها در آزمایشها و تستها.
مزایا و معایب استفاده از فلورگلاتور
- مزایا: افزایش عمر تجهیزات پاییندست، کاهش مصرف انرژی، بهبود دقت و کیفیت فرآیند، افزایش ایمنی خطوط، و صرفهجویی اقتصادی.
- معایب: هزینه اولیه نسبتاً بالا، نیاز به سرویس و نگهداری دورهای، حساسیت به گرفتگی ناشی از ذرات و رسوبات.
نکات انتخاب و خرید فلورگلاتور
برای انتخاب فلورگلاتور مناسب باید چند فاکتور کلیدی در نظر گرفته شود:
- نوع سیال: آب، بخار، گاز یا مواد شیمیایی خورنده.
- محدوده فشار کاری: فشار ورودی و فشار مجاز خروجی.
- دما: مقاومت در برابر شرایط حرارتی فرآیند.
- دبی موردنیاز: میزان جریان مورد انتظار در سیستم.
- متریال بدنه و اجزا: سازگار با شرایط محیطی و نوع سیال.
- برند و استاندارد: انتخاب برندهای معتبر و دارای گواهینامههای استاندارد.
فلورگلاتور پکیج چیست؟

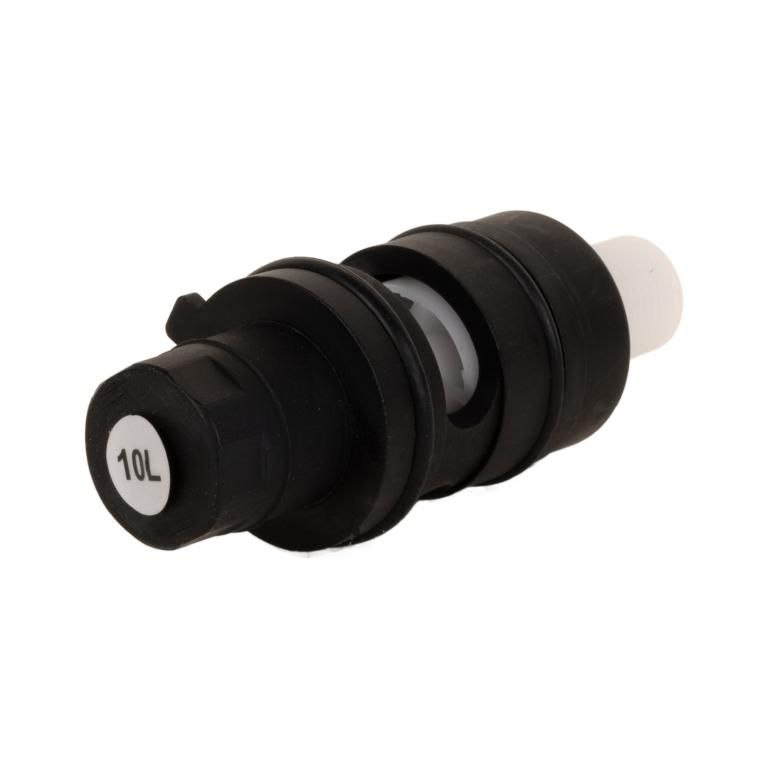

فلورگلاتور پکیج یا Flow Regulator در حقیقت قطعهای مکانیکی ـ هیدرولیکی است که بهصورت ویژه در سیستمهای گرمایشی دیواری (پکیجها) مورد استفاده قرار میگیرد و وظیفه اصلی آن تنظیم، کنترل و یکنواختسازی دبی آب در مسیر ورودی پکیج است تا هم جریان آب به شکلی ثابت و پایدار به مبدل حرارتی برسد و هم از فشار بیش از حد یا کاهش ناگهانی دبی جلوگیری شود، زیرا همانطور که میدانی در یک پکیج، دما و فشار باید همیشه در یک محدوده مشخص نگهداشته شوند تا هم تبادل حرارت درست انجام شود و هم آب گرم به صورت یکنواخت در لولهها و رادیاتورها یا دوش به دست مصرفکننده برسد.
عملکرد فلورگلاتور در پکیج
زمانی که آب وارد پکیج میشود، فشار آن ممکن است بسته به شرایط شبکه آب شهری یا نوسان مصرف در ساختمان متغیر باشد؛ فلورگلاتور با طراحی خاصی که شامل یک دیافراگم، فنر و محفظه داخلی است، باعث میشود آب با دبی مشخص و کنترلشده به سمت مبدل حرارتی هدایت شود، و در نتیجه هم مصرف انرژی بهینه شود و هم عمر قطعات پکیج افزایش پیدا کند، چون نوسانات فشار و دبی آب یکی از عوامل اصلی خرابی و استهلاک مبدلها و پمپهای سیرکولاتور است.
نصب، نگهداری و عیبیابی فلورگلاتور
نصب فلورگلاتور باید مطابق دستورالعمل سازنده و در موقعیت صحیح نسبت به جهت جریان انجام شود تا عملکرد دستگاه دچار مشکل نشود، همچنین بازبینی دورهای برای اطمینان از عدم گرفتگی مسیر عبور سیال و سلامت دیافراگم و فنر ضروری است. در صورت مشاهدهی کاهش دبی خروجی یا نوسان شدید جریان، لازم است دستگاه بازبینی و قطعات مصرفی مانند سیلها و اوریفیسها تعویض شوند تا سیستم به حالت پایدار بازگردد.
سوالات متداول درباره فلورگلاتور
- فلورگلاتور با رگلاتور چه تفاوتی دارد؟
رگلاتور معمولاً فشار را تنظیم میکند، اما فلورگلاتور جریان را کنترل مینماید، اگرچه هر دو میتوانند روی رفتار سیال اثرگذار باشند. - آیا میتوان فلورگلاتور را در هر شرایطی نصب کرد؟
خیر، باید فشار، دما و نوع سیال با مشخصات تجهیز سازگار باشد. - عمر فلورگلاتور چقدر است؟
در صورت انتخاب درست متریال و انجام سرویسهای منظم، عمر مفید آن میتواند سالها باشد.
نتیجهگیری
فلورگلاتور یکی از تجهیزات حیاتی در سیستمهای انتقال و کنترل سیال است که با پایدارسازی جریان، افزایش ایمنی و بهبود راندمان تجهیزات، نقش بیبدیلی در صنایع مختلف ایفا میکند و انتخاب صحیح آن میتواند تأثیر مستقیمی بر کاهش هزینههای عملیاتی و افزایش عمر مفید تجهیزات داشته باشد، بنابراین شناخت عملکرد، اجزا، انواع، کاربردها و معیارهای انتخاب این تجهیز برای مهندسان، تکنسینها و مدیران صنایع از اهمیت بسیار بالایی برخوردار است.
