رفع خطای غیرمنطقی سنسور دما؛ بررسی و عیب‌یابی لوپ جریان (Current Loop)

تصور کنید در اتاق کنترل، دمای یک رآکتور را $150^\circ C$150∘C می‌بینید، اما وقتی به نزدیکی تجهیز می‌روید، متوجه می‌شوید که دمای واقعی بسیار کمتر یا بیشتر است. یا اینکه دما به صورت ناگهانی پرش می‌کند (Spike) یا در یک نقطه ثابت می‌ماند و هیچ واکنشی به تغییرات واقعی نشان نمی‌دهد. این «خطای غیرمنطقی» معمولاً از خودِ سنسور نیست، بلکه از «لوپ انتقال سیگنال» نشأت می‌گیرد. در این مقاله، ما یاد می‌گیریم چگونه یک لوپ جریان ۴ تا ۲۰ میلی‌آمپر را کالبدشکافی و عیب‌یابی کنیم.

۱. درک ساختار لوپ جریان (The 4-20mA Loop)

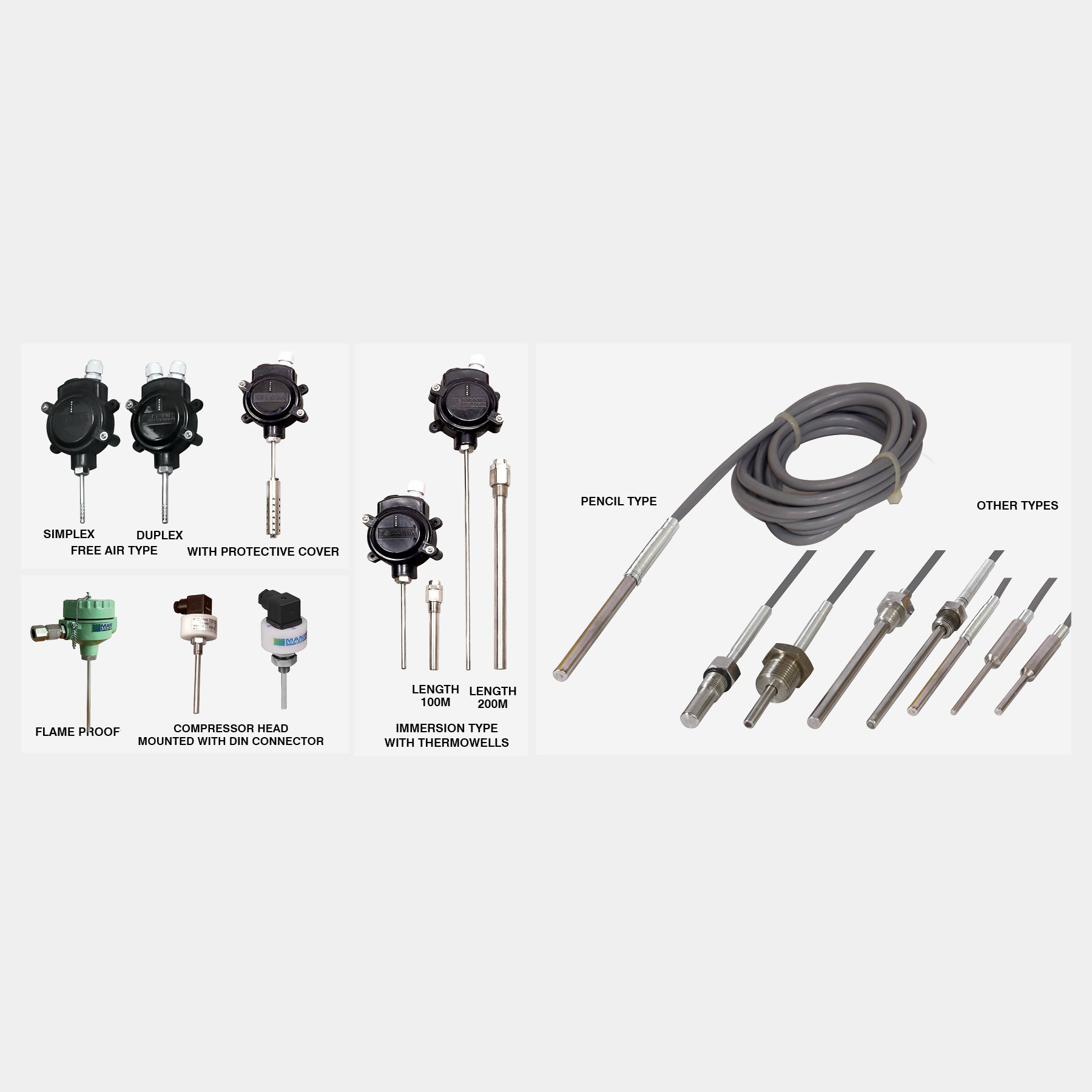

در اکثر سیستم‌های صنعتی، سنسور دما (مثل ترموکوپل یا RTD) سیگنال خود را به یک ترانسمیتر (Transmitter) می‌دهد. ترانسمیتر این مقدار را به یک سیگنال استاندارد جریان بین ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند تا از طریق کابل به کنترلر (PLC/DCS) ارسال شود.

• ۴ میلی‌آمپر: نشان‌دهنده حداقل مقدار (مثلاً دمای پایین‌تر از بازه).
• ۲۰ میلی‌آمپر: نشان‌دهنده حداکثر مقدار (مثلاً دمای بالای بازه).
• هرگونه مقدار خارج از این بازه (مثلاً ۰ یا ۲۴ میلی‌آمپر): نشان‌دهنده یک خطای جدی در لوپ است.

خواندن مقالات زیر را از دست ندهید:

• خطاهای اندازه‌گیری در ترموکوپل‌ها و روش‌های جبران آن
• خطای اتصال سرد درترموکوپل چیست و چگونه جبران می شود؟
• خطای اندازه‌گیری در ترموکوپل K؛ علت‌ها و راه‌حل‌های دقیق!
• حذف نویز ترموکوپل: کاهش خطای اندازه‌گیری در ترموکوپل

۲. بررسی علل اصلی خطاهای غیرمنطقی

وقتی خروجی سنسور با واقعیت همخوانی ندارد، مشکل معمولاً در یکی از بخش‌های زیر است:

الف) مشکل در اتصال زمین و نویز (Ground Loop)

یکی از شایع‌ترین قاتلان دقت در ابزار دقیق، Ground Loop است. اگر سنسور و کنترلر هر دو به نقاط زمینِ متفاوتی متصل باشند که اختلاف پتانسیل دارند، یک جریان ناخواسته در شیلد کابل ایجاد می‌شود.

• علامت: نوسانات سریع و بی‌دلیل در نمایشگر دما (Signal Noise).
• راهکار: اطمینان از اینکه شیلد کابل فقط در یک نقطه (معمولاً سمت کنترلر) به زمین متصل است.

ب) افت ولتاژ و مقاومت کابل (Voltage Drop & Resistance)

اگر طول کابل بسیار زیاد باشد یا اتصالات (Terminals) دچار خوردگی و اکسیداسیون شده باشند، مقاومت الکتریکی در مسیر افزایش می‌یابد.

• علامت: نمایش دمای کمتر از مقدار واقعی (چون جریان تحت فشار با مقاومت بالا، دچار افت می‌شود).
• راهکار: بررسی کیفیت اتصالات، تمیز کردن ترمینال‌ها و استفاده از کابل‌های با مقطع مناسب.

ج) تداخل الکترومغناطیسی (EMI/RFI)

اگر کابل‌های ابزار دقیق (سیگنال) از کنار کابل‌های قدرت (Power Cables) یا در کنار درایوهای فرکانسی (VFD) عبور کنند، جریان‌های القایی شدیدی در کابل سیگنال ایجاد می‌شود.

• علامت: پرش‌های ناگهانی و تصادفی در عدد دما (Spikes).
• راهکار: رعایت فاصله استاندارد بین کابل‌های سیگنال و قدرت، و استفاده از کابل‌های Shielded Twisted Pair.

د) خرابی ترانسمیتر یا منبع تغذیه (Power Supply Issues)

اگر منبع تغذیه لوپ (مثلاً ۲۴ ولت DC) ناپایدار باشد یا ترانسمیتر در اثر نوسانات دچار خطا شود، سیگنال خروجی کاملاً غیرمنطقی خواهد بود.

• علامت: خروج سیگنال از محدوده ۴-۲۰ میلی‌آمپر (مثلاً نمایش $0$0 یا $3.5$3.5 میلی‌آمپر).

کلیک کنید:

• کاهش خطا و افزایش دقت با سنسور PT500
• ۱۰ خطای مخفی در کالیبراسیون ترانسمیتر که هزینه‌سازند
• علل خرابی ترموکوپل و روش‌های عیب‌یابی

۳. پروتکل عیب‌یابی گام‌به‌گام (Troubleshooting Protocol)

برای پیدا کردن منبع خطا، از «روش تقسیم مسیر» استفاده کنید:

1. گام اول (تست سنسور): ابتدا مطمئن شوید سنسور (ترموکوپل/RTD) سالم است. با استفاده از یک کالیبراتور، سنسور را تست کنید.
2. گام دوم (تست ترانسمیتر): اگر سنسور سالم بود، خروجی ترانسمیتر را با یک مولتی‌متر (در حالت mA) چک کنید. آیا با تغییر دما، جریان به درستی از ۴ به ۲۰ تغییر می‌کند؟
3. گام سوم (تست لوپ و کابل): اگر خروجی ترانسمیتر درست بود اما عدد در PLC غلط بود، مشکل از کابل، اتصالات یا نویز محیطی است.
4. گام چهارم (تست کنترلر): در نهایت، بررسی کنید که آیا ورودی آنالوگ (AI Card) در PLC/DCS سالم است یا خیر.

چک‌لیست سریع برای تکنسین‌ها

علامت خطا	علت احتمالی	اقدام پیشنهادی
عدد ثابت و بدون تغییر	قطع شدن سیم یا خرابی سنسور/ترانسمیتر	بررسی پیوستگی (Continuity) سیم‌ها
نوسان بسیار سریع	نویز الکتریکی یا Ground Loop	بررسی اتصال شیلد (Shielding)
دما همیشه کمتر از واقعیت	افت ولتاژ یا مقاومت بالای اتصال	بررسی ترمینال‌ها و کیفیت کابل
پرش‌های ناگهانی (Spikes)	تداخل با کابل‌های قدرت یا موتورها	جدا کردن مسیر کابل‌های سیگنال و قدرت

سوالات متداول

نتیجه‌گیری

خطاهای غیرمنطقی در نمایش دما معمولاً نشانه خرابی قطعات نیستند، بلکه نشان‌دهنده ضعف در نصب، اتصال یا محافظت از مسیر سیگنال هستند. با یادگیری اصول عیب‌یابی لوپ جریان، می‌توانید زمان‌های توقف خط تولید را به شدت کاهش دهید.
