در هر سیستم تولید بخار، کنترل دقیق دما و احتراق، مهمترین عامل در پایداری عملکرد، افزایش بازده حرارتی و جلوگیری از خطراتی مانند انفجار یا آسیب به تجهیزات است. در چنین محیطهایی که دما و فشار بسیار بالا هستند، استفاده از سنسورهای مقاوم و سریع مانند ترموکوپل ضروری است.
ترموکوپل در بویلر نقش یک سنسور دما و سیستم ایمنی حرارتی را ایفا میکند که نهتنها دمای شعله را اندازهگیری میکند، بلکه وضعیت روشن بودن یا خاموش شدن شعله را نیز به کنترلر منتقل مینماید. این موضوع باعث میشود که سیستم در صورت خاموشی شعله، بهصورت خودکار جریان گاز را قطع کرده و از خطر انفجار جلوگیری کند.
به عبارت دیگر، ترموکوپل در بویلر، یک قطعه کوچک اما با نقشی بسیار حیاتی است که بدون آن، کنترل ایمن فرآیند بخار عملاً غیرممکن خواهد بود.

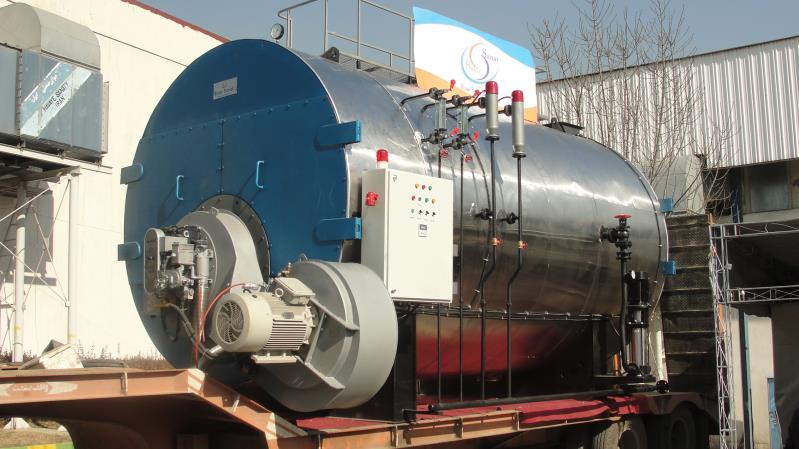

ترموکوپل در دیگ بخار چیست و چگونه کار میکند؟
ترموکوپل از اتصال دو فلز غیرهمجنس تشکیل شده است که در نقطهای به هم متصل میشوند (بهنام نقطه داغ یا Hot Junction). انتهای دیگر آنها در محیط سردتری قرار دارد (بهنام Cold Junction). هنگامیکه این دو نقطه در دماهای متفاوتی قرار گیرند، بین آنها اختلاف پتانسیلی (ولتاژ ترموالکتریک) ایجاد میشود. این ولتاژ متناسب با اختلاف دما بوده و توسط کنترلر یا ترانسمیتر بهصورت مقدار دما نمایش داده میشود.
در دیگ بخار، این مکانیزم برای اندازهگیری دمای شعله مشعل، دمای بخار خروجی، یا حتی گازهای دودکش استفاده میشود. کنترلر با تحلیل سیگنال ترموکوپل، تصمیم میگیرد که آیا شعله پایدار است یا باید مشعل خاموش شود.
بهعنوان مثال:
درصورتیکه شعله به هر دلیلی خاموش شود، ترموکوپل دیگر حرارت دریافت نمیکند، ولتاژ آن بهسرعت افت میکند و بلافاصله شیر برقی گاز بسته میشود.
ما در این مقاله در رابطه با ترموکوپل چیست و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
انواع ترموکوپلهای مورد استفاده در دیگ بخار و بویلر
انتخاب نوع مناسب ترموکوپل در بویلر به دمای کاری، نوع سوخت، و محل اندازهگیری بستگی دارد. در ادامه مهمترین انواع آن را بررسی میکنیم:
1. ترموکوپل نوع K (نیکل-کروم / نیکل-آلومل)
- پرکاربردترین نوع در سیستمهای بخار صنعتی.
- محدوده دمایی: تا حدود ۱۲۰۰ درجه سانتیگراد.
- مقاوم در برابر اکسیداسیون و مناسب برای محیطهای مرطوب و پرحرارت.
- سرعت پاسخ بالا و طول عمر زیاد در مقابل حرارت متناوب.
2. ترموکوپل نوع J (آهن-کنستانتان)
- مناسب برای دمای متوسط تا ۷۵۰ درجه سانتیگراد.
- قیمت اقتصادیتر نسبت به نوع K.
- برای بویلرهای کوچکتر و سیستمهای گرمایش متوسط مناسب است.
3. ترموکوپل نوع N (نیکل-سیلیسیوم / نیکل-کروم-سیلیسیوم)
- دارای پایداری حرارتی بالاتر از نوع K.
- در برابر خوردگی ناشی از بخار یا اکسیژن مقاومتر است.
4. ترموکوپل نوع S یا R (پلاتین / رودیم)
- مناسب برای کاربردهای بسیار دقیق و حساس در بویلرهای صنعتی بزرگ.
- محدوده دمایی تا ۱۶۰۰ درجه سانتیگراد.
- هزینه بالا ولی دقت فوقالعاده در اندازهگیری دما.
محل نصب و اصول صحیح نصب ترموکوپل در دیگ بخار
نحوه نصب ترموکوپل در بویلر اهمیت زیادی دارد، زیرا موقعیت قرارگیری آن میتواند بهطور مستقیم بر دقت اندازهگیری دما و عملکرد ایمنی تأثیر بگذارد.
- نصب در ناحیه شعله مشعل:
ترموکوپل معمولاً در نزدیکی شعله نصب میشود تا حرارت مستقیم را حس کند. فاصلهی استاندارد باید بهگونهای باشد که نوک سنسور در معرض دمای واقعی شعله باشد اما بیشازحد در معرض حرارت قرار نگیرد تا از سوختگی جلوگیری شود. - استفاده از ترموول (Thermowell):
در بویلرهای فشاربالا، ترموکوپل باید داخل ترموول نصب شود. این قطعه از فولاد ضدزنگ ساخته شده و از سنسور در برابر شوک حرارتی، خوردگی و فشار بخار محافظت میکند. - جهتگیری مناسب و عایقبندی کابلها:
کابل ترموکوپل باید از نوع سیم جبرانساز (Compensating Cable) باشد و در مسیر عبور از نواحی داغ عایق گردد تا نویز یا حرارت اضافه باعث ایجاد خطای ولتاژ نشود. - اتصال صحیح به کنترلر یا PLC:
در صورت استفاده از کنترلر دیجیتال یا PLC، باید ترموکوپل با کانکتورهای همجنس متصل شود تا خطای الکتریکی ناشی از اختلاف جنس فلزها حذف گردد.
خطاهای رایج در عملکرد ترموکوپل دیگ بخار
در محیطهای پرحرارت مانند بویلر، سنسورها در معرض عوامل مختلفی هستند که ممکن است دقت و عملکرد آنها را کاهش دهند. مهمترین خطاهای ترموکوپل عبارتاند از:
- اکسید شدن نوک ترموکوپل: در اثر تماس طولانی با شعله و اکسیژن، مقاومت افزایش یافته و ولتاژ خروجی کاهش مییابد.
- قطع یا سوختن سیم داخلی: منجر به ارسال سیگنال صفر به کنترلر و خطای “No Flame” میشود.
- استفاده از کابل غیراستاندارد: باعث ایجاد اختلاف پتانسیل ناخواسته و خطای اندازهگیری دما میگردد.
- اتصال ضعیف یا زنگزدگی ترمینالها: موجب نویز الکتریکی و نوسان در قرائت دما میشود.
- نصب در موقعیت نادرست: اگر سنسور در منطقهای با گردش هوای زیاد یا تماس مستقیم با آب نصب شود، مقدار دما واقعی نخواهد بود.
مطالعه کنید: علل خرابی ترموکوپل و روشهای عیبیابی
روشهای افزایش دقت و طول عمر ترموکوپل در بویلر
برای افزایش کارایی ترموکوپل در بویلر، رعایت چند نکته ساده اما مهم ضروری است:
- استفاده از ترموول استیل ضدزنگ برای محافظت از نوک سنسور در برابر بخار و ضربه.
- تمیز کردن دورهای سنسور از دوده، کربن و رسوبات احتراق.
- بررسی سلامت کابلها و اتصالات هر سه ماه یکبار.
- استفاده از ترانسمیتر دما برای تبدیل سیگنال میلیولت به سیگنال پایدار ۴–۲۰ میلیآمپر جهت کاهش خطای نویز.
- عدم تماس مستقیم ترموکوپل با شعله در مدت طولانی؛ بهتر است در لایه دمایی شعله نصب شود.
تفاوت ترموکوپل و سنسور PT100 در بویلرها
| ویژگی | ترموکوپل | PT100 |
|---|---|---|
| محدوده دمایی | تا 1600°C | تا 500°C |
| دقت اندازهگیری | کمتر | بیشتر |
| سرعت پاسخ | سریعتر | کندتر |
| مقاومت مکانیکی | بسیار بالا | متوسط |
| هزینه | کمتر | بیشتر |
| مناسب برای | شعله، گاز داغ، دودکش | آب، بخار، سطوح فلزی |
بهطور خلاصه، در بویلرها ترموکوپل برای ناحیه شعله و اگزوز مناسب است و PT100 برای خطوط بخار و آب گرم کاربرد دارد. در سیستمهای مدرن معمولاً هر دو باهم بهکار گرفته میشوند.
نکات فنی مهم در انتخاب ترموکوپل بویلر
در انتخاب ترموکوپل مناسب برای دیگ بخار باید چند فاکتور کلیدی در نظر گرفته شود:
- محدوده دمای کاری سیستم
- فشار بخار و جنس بدنه بویلر
- نوع سوخت مصرفی (گاز، مازوت، گازوئیل)
- نوع خروجی سیگنال (میلیولت، ۴–۲۰mA، یا دیجیتال)
- محیط کاری (مرطوب، خورنده، یا خشک)
- جنس و ضخامت ترموول
- برند و کیفیت ساخت (مطابق با استانداردهای ASTM یا IEC)
سوالات متداول (FAQ)
1. چرا ترموکوپل در بویلر اهمیت زیادی دارد؟
زیرا کوچکترین خطا در اندازهگیری دمای شعله میتواند باعث افزایش فشار، کاهش راندمان و حتی انفجار شود.
2. چند وقت یکبار باید ترموکوپل دیگ بخار تعویض شود؟
بهطور میانگین هر ۱۲ تا ۱۸ ماه، بسته به نوع سوخت و شرایط حرارتی.
3. آیا میتوان از ترموکوپل نوع K در هر نوع بویلری استفاده کرد؟
در اکثر موارد بله، اما در بویلرهای بزرگ با دمای بالای ۱۲۰۰°C، بهتر است از نوع S یا R استفاده شود.
4. تفاوت ترموکوپل با ترانسمیتر دما چیست؟
ترموکوپل دما را اندازهگیری میکند، اما ترانسمیتر سیگنال آن را به جریان استاندارد برای انتقال به سیستم کنترل تبدیل میکند.
5. از کجا ترموکوپل استاندارد برای بویلر بخریم؟
فروشگاه ساتراپ دما یکی از معتبرترین مراکز فروش انواع ترموکوپل صنعتی، ترموول، و کابلهای مقاوم حرارتی با کیفیت بالا و ضمانت اصالت کالا است.
ترموکوپل در دیگ بخار، قطعهای کوچک اما حیاتی است که عملکرد ایمن، بازده بالا و جلوگیری از آسیب به سیستم را تضمین میکند. انتخاب صحیح نوع ترموکوپل، نصب دقیق، و نگهداری منظم آن میتواند عمر مفید بویلر را چندین برابر افزایش دهد.
برای انتخاب و خرید انواع ترموکوپل دیگ بخار، ترموول ضدزنگ، کابل جبرانساز و تجهیزات ابزار دقیق میتوانید از مشاوره کارشناسان فروشگاه ساتراپ دما بهرهمند شوید و با انتخابی مطمئن، سیستم حرارتی خود را ایمن و بهینه نگه دارید.
