اگر به‌دنبال خرید سنسور دمای PT100 با قیمت رقابتی و کیفیت تضمین شده هستید، این مطلب دقیقاً برای شما نوشته شده است. در این وبلاگ، ضمن بررسی مشخصات فنی سنسور PT100، به نکات کلیدی در انتخاب و خرید pt100 پرداخته‌ایم و با ارائه راهنمای تخصصی پیش از خرید، شما را در مسیر انتخابی مطمئن و مقرونبه‌صرفه همراهی می‌کنیم.
سنسور pt100 چیست؟
سنسور PT100 نوعی سنسور مقاومتی دما (RTD) است که از عنصر حساس پلاتینی ساخته شده و مقدار مقاومت آن در دمای صفر درجه سانتی‌گراد دقیقاً برابر با 100 اهم است. این سنسور به‌دلیل ساختار پایدار، دقت اندازه‌گیری بسیار بالا و رفتار کاملاً خطی در برابر تغییرات دما، یکی از پرکاربردترین تجهیزات اندازه‌گیری دما در صنایع حساس نظیر نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، داروسازی و اتوماسیون صنعتی محسوب می‌شود.
عنصر حساس در PT100 معمولاً به‌صورت سیم نازک پلاتینی پیچیده شده و درون پوشش‌هایی از جنس سرامیک، شیشه، فلز یا فولاد ضدزنگ قرار می‌گیرد که ضمن افزایش دوام مکانیکی، از آن در برابر ارتعاشات، فشار و عوامل خورنده محیطی محافظت می‌کند. این سنسورها در انواع مختلفی از لحاظ کلاس دقت (مانند کلاس A، B، و 1/3B)، ساختار فیزیکی (سنسور ساده، ترموول‌دار، یا با کانکشن هد) و نوع اتصال (دو سیمه، سه سیمه یا چهار سیمه) تولید می‌شوند تا نیاز دقیق کاربردهای گوناگون را پاسخ دهند.
گروه صنعتی ابزاردقیق ساتراپ دما به‌عنوان مرجع تخصصی تأمین تجهیزات ابزار دقیق در کشور، مجموعه‌ای کامل از سنسورهای PT100 در کلاس‌های دقت مختلف و ساختارهای متنوع را با قیمت رقابتی، مشاوره فنی رایگان، تضمین اصالت کالا و امکان ارسال فوری به سراسر کشور عرضه می‌نماید.
اگر به‌دنبال خرید مطمئن، با مشاوره تخصصی و انتخاب دقیق متناسب با نیاز صنعتی‌تان هستید، هم‌اکنون با کارشناسان فنی ما تماس بگیرید و از خدمات مشاوره و فروش حرفه‌ای ساتراپ دما بهره‌مند شوید.
نحوه عملکرد pt100
سنسور PT100 بر پایه تغییر مقاومت الکتریکی فلز پلاتین نسبت به دما کار می‌کند. پلاتین به‌عنوان یک فلز نجیب، دارای خاصیت فیزیکی بسیار پایدار و رفتار الکتریکی خطی نسبت به دماست. در سنسور PT100، با افزایش دما، مقاومت الکتریکی المنت پلاتینی به‌صورت خطی افزایش یافته و این تغییر مقاومت، مبنای اندازه‌گیری دما قرار می‌گیرد.
فرمول کلی رابطه بین دما و مقاومت برای PT100 مطابق استاندارد IEC 60751 به‌صورت زیر بیان می‌شود:
R(T) = R₀ (1 + αT)
در این رابطه:
▫️ R(T) مقاومت در دمای T
▫️ R₀ مقاومت در صفر درجه سانتی‌گراد (100 اهم)
▫️ α ضریب دمایی پلاتین (تقریباً 0.00385/°C برای پلاتین خالص)
این رابطه نشان می‌دهد که برای هر درجه سانتی‌گراد افزایش دما، مقدار مشخصی به مقاومت سنسور اضافه می‌شود. به‌همین دلیل، PT100 یکی از دقیق‌ترین ابزارهای اندازه‌گیری دماست که برای سیستم‌های کنترلی دقیق و محیط‌های صنعتی حساس به کار می‌رود.
در طراحی سیستم‌های اندازه‌گیری با PT100، نحوه اتصال سنسور به سیستم (دو سیمه، سه سیمه یا چهار سیمه) تأثیر مستقیمی بر دقت نهایی دارد؛ اتصال چهار سیمه بهترین دقت را فراهم می‌کند زیرا مقاومت سیم‌ها را از معادله اندازه‌گیری حذف می‌کند.
pt100 چه خصوصیاتی دارد؟
سنسور PT100 به‌عنوان یکی از دقیق‌ترین تجهیزات اندازه‌گیری دما در صنعت، مجموعه‌ای از ویژگی‌های ممتاز دارد که آن را به انتخابی ایده‌آل برای کاربردهای حساس و حیاتی تبدیل می‌کند. این خصوصیات فنی به شرح زیر هستند:
محدوده اندازه‌گیری وسیع:
از دمای حدود 200- درجه سانتی‌گراد تا 850+ درجه سانتی‌گراد بسته به نوع ساختار و مواد بدنه.
پاسخ خطی نسبت به دما:
برخلاف بسیاری از سنسورها، پاسخ PT100 به تغییر دما تقریباً کاملاً خطی است که دقت پردازش و کنترل را افزایش می‌دهد.
پایداری بلندمدت:
پلاتین، ماده‌ای پایدار و مقاوم در برابر اکسیداسیون و خوردگی است و همین عامل موجب عملکرد قابل اعتماد PT100 در طول زمان می‌شود.
تنوع در کلاس دقت:
کلاس‌های A و B مطابق IEC 60751 با تلرانس‌های مختلف، امکان انتخاب دقت متناسب با کاربرد را فراهم می‌کنند.
سازگاری با سیستم‌های کنترلی:
خروجی مقاومتی PT100 به‌راحتی قابل اتصال به کنترلرها، ترانسمیترها، PLCها و نمایشگرهای صنعتی است.
انواع pt100
سنسورهای دمای پلاتینی PT100 بر اساس ساختار فیزیکی، نوع سیم‌کشی، جنس بدنه، کلاس دقت و محل نصب به انواع مختلفی تقسیم می‌شوند. این تنوع به مهندسان و تکنسین‌های صنعتی این امکان را می‌دهد که متناسب با شرایط فرآیند، محیط عملیاتی و نیاز کنترلی خود، سنسوری کاملاً بهینه را انتخاب و به‌کار ببرند.
در ادامه، مهم‌ترین دسته‌بندی‌ها و انواع PT100 را با جزئیات فنی شرح می‌دهیم:
1. انواع PT100 از نظر نوع سیم‌کشی:
دو سیمه (2-wire PT100):
ساده‌ترین نوع اتصال است که در آن دو سیم از المنت پلاتینی خارج شده و به مدار اندازه‌گیری متصل می‌شوند. این روش ارزان‌قیمت است ولی به‌دلیل عدم جبران افت مقاومت سیم‌ها، برای کاربردهای بسیار دقیق توصیه نمی‌شود.جهت آشنایی با سنسور RTD دو سیمه کلیک کنید.
سه سیمه (3-wire PT100):
رایج‌ترین نوع اتصال در صنعت که از سه سیم برای جبران مقاومت سیم‌ها استفاده می‌شود. این روش با دقت بالا و هزینه مناسب، تعادلی ایده‌آل بین کارایی و قیمت ایجاد می‌کند.جهت آشنایی با سنسور RTD سه سیمه کلیک کنید.
چهار سیمه (4-wire PT100):
دقیق‌ترین نوع سیم‌کشی است که اثر مقاومت سیم‌ها را به‌طور کامل حذف می‌کند. این نوع اتصال در تجهیزات آزمایشگاهی، صنایع دارویی و کاربردهای بحرانی که اندازه‌گیری بسیار دقیق مورد نیاز است، استفاده می‌شود.جهت آشنایی با سنسور RTD چهار سیمه کلیک کنید.
2. انواع PT100 از نظر ساختار فیزیکی:
سنسور PT100 ساده (Wire-wound یا Thin-film):
در این نوع، المنت پلاتینی به‌صورت سیم نازک یا لایه نازک روی بستر سرامیکی نصب می‌شود. نسخه Thin-film دارای پاسخ سریع‌تر ولی حساسیت بیشتر به ضربه است، در حالی که نوع سیم‌پیچی‌شده دوام بیشتری دارد.
PT100 با ترموول:
برای کاربردهایی با شرایط محیطی خشن (فشار، خوردگی، ارتعاش)، سنسور PT100 درون ترموول (لوله محافظ فلزی) قرار می‌گیرد. این نوع مناسب کاربردهای پایدار در صنایع سنگین و فرآیندهای مایع یا گاز است.
ما در این مقاله به بررسی ترموول چیست؟انواع ترموول ابزاردقیق پرداخته ایم.
PT100 هد دار (Head Type):
دارای یک جعبه ترمینال (هد) فلزی یا آلومینیومی جهت اتصال آسان به کابل‌های بیرونی. این ساختار علاوه بر محافظت، نصب سریع‌تر و ایمن‌تری را فراهم می‌سازد.

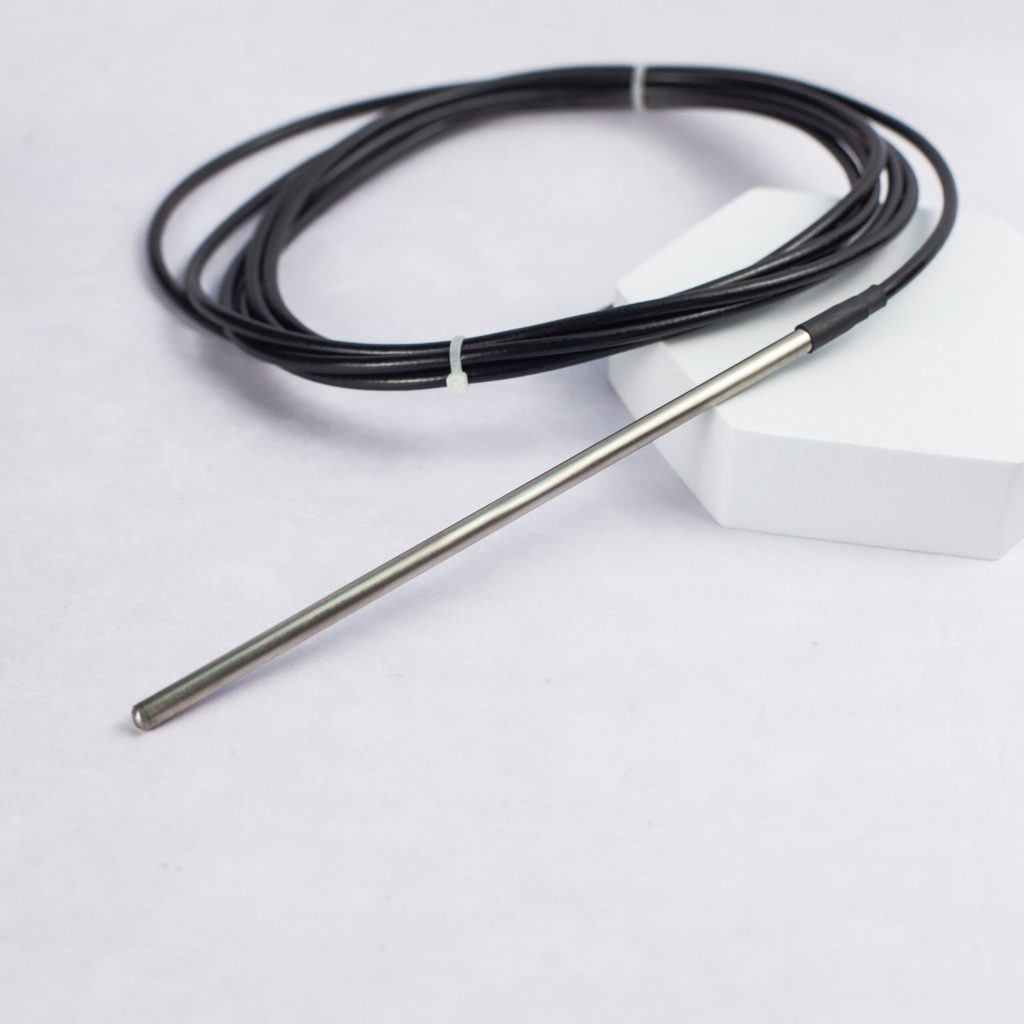

PT100 با کابل غلاف‌دار (Cable Type):
در این مدل، سنسور و سیم‌های آن درون یک کابل محافظ سیلیکونی، تفلونی، PVC یا فلزی قرار دارند. مناسب برای فضاهای محدود یا تجهیزات متحرک است.
3. انواع PT100 از نظر کلاس دقت:
مطابق استاندارد IEC 60751، سنسورهای PT100 در کلاس‌های زیر تولید می‌شوند:
- کلاس A: دقت بالا، خطای ±0.15°C در صفر درجه
- کلاس B: رایج‌ترین کلاس، خطای ±0.3°C در صفر درجه
- کلاس 1/3B، 1/5B یا 1/10B: دقت‌های بسیار بالا برای کاربردهای حساس و تحقیقاتی
در گروه صنعتی ابزاردقیق ساتراپ دما، کلیه انواع سنسور PT100 با امکان سفارشی‌سازی کامل ارائه می‌شود.
شما می‌توانید سنسور مورد نیاز خود را در طول پروب دلخواه، نوع کابل، کلاس دقت، اتصال هد دار یا ترموول‌دار، با استاندارد صنعتی خاص انتخاب کنید و در کوتاه‌ترین زمان تحویل بگیرید.
در ساتراپ دما، شما فقط یک محصول نمی‌خرید؛ بلکه با پشتیبانی مهندسی، مشاوره تخصصی و قیمت رقابتی، یک راه‌حل دقیق برای فرآیندتان انتخاب می‌کنیجدول اهم pt100
جدول اهم PT100
مقاومت برحسب دما بر اساس استاندارد IEC 60751 (α = 0.00385):
| دما (°C) | مقاومت (Ω) | دما (°C) | مقاومت (Ω) | دما (°C) | مقاومت (Ω) |
|---|---|---|---|---|---|
| -200 | 18.52 | 0 | 100.00 | 200 | 175.86 |
| -190 | 22.80 | 10 | 103.90 | 210 | 179.70 |
| -180 | 27.28 | 20 | 107.79 | 220 | 183.53 |
| -170 | 31.95 | 30 | 111.67 | 230 | 187.35 |
| -160 | 36.83 | 40 | 115.54 | 240 | 191.15 |
| -150 | 41.92 | 50 | 119.40 | 250 | 194.94 |
| -140 | 47.21 | 60 | 123.24 | 260 | 198.71 |
| -130 | 52.72 | 70 | 127.07 | 270 | 202.47 |
| -120 | 58.43 | 80 | 130.89 | 280 | 206.22 |
| -110 | 64.36 | 90 | 134.70 | 290 | 209.95 |
| -100 | 70.50 | 100 | 138.50 | 300 | 213.68 |
| -90 | 76.85 | 110 | 142.29 | 310 | 217.39 |
| -80 | 83.42 | 120 | 146.07 | 320 | 221.08 |
| -70 | 90.20 | 130 | 149.83 | 330 | 224.77 |
| -60 | 97.19 | 140 | 153.58 | 340 | 228.44 |
| -50 | 104.39 | 150 | 157.33 | 350 | 232.10 |
| -40 | 111.80 | 160 | 161.05 | 360 | 235.75 |
| -30 | 119.41 | 170 | 164.77 | 370 | 239.38 |
| -20 | 127.23 | 180 | 168.48 | 380 | 243.00 |
| -10 | 135.25 | 190 | 172.18 | 390 | 246.61 |
| 400 | 250.21 | 500 | 280.87 | 600 | 313.59 |
| 410 | 253.80 | 510 | 284.39 | 610 | 317.28 |
| 420 | 257.38 | 520 | 287.90 | 620 | 320.96 |
| 430 | 260.95 | 530 | 291.39 | 630 | 324.62 |
| 440 | 264.50 | 540 | 294.88 | 640 | 328.27 |
| 450 | 268.04 | 550 | 298.35 | 650 | 331.91 |
| 460 | 271.57 | 560 | 301.81 | 660 | 335.53 |
| 470 | 275.08 | 570 | 305.26 | 670 | 339.14 |
| 480 | 278.58 | 580 | 308.70 | 680 | 342.74 |
| 490 | 282.07 | 590 | 312.12 | 690 | 346.33 |
| 700 | 349.90 | 750 | 366.12 | 800 | 382.23 |
| 710 | 353.47 | 760 | 369.66 | 810 | 385.78 |
| 720 | 357.02 | 770 | 373.18 | 820 | 389.31 |
| 730 | 360.56 | 780 | 376.69 | 830 | 392.83 |
| 740 | 364.09 | 790 | 380.19 | 840 | 396.34 |
