ترموکوپل هددار یکی از ابزارهای حیاتی در اندازه‌گیری دما در صنایع مختلف است که به دلیل دقت بالا و مقاومت در برابر شرایط محیطی سخت مورد توجه قرار گرفته است. این ابزار با داشتن هد، قابلیت نصب و اتصال آسان‌تری دارد و می‌تواند به طور مداوم و با دقت بالا، دما را در فرآیندهای صنعتی نظارت و کنترل کند.
ترموکوپل هددارچیست؟
این نوع ترموکوپل از دو سیم فلزی غیر همجنس تشکیل شده است که در یک نقطه به هم متصل شده‌اند و این اتصال، نقطه اندازه‌گیری دما یا “جانکشن” نامیده می‌شود. هنگامی که این نقطه در معرض دمایی قرار می‌گیرد، تفاوت دما بین دو انتهای سیم‌ها باعث ایجاد ولتاژ الکتریکی می‌شود که می‌توان از آن برای محاسبه دما استفاده کرد.

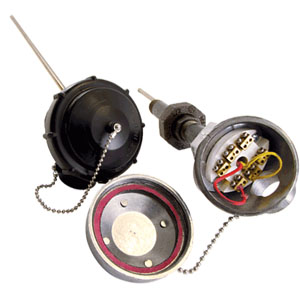

هد یا سرپیچ در ترموکوپل هددار وظایف مختلفی دارد، از جمله:
- محافظت از سیم های ترموکوپل: هد از سیم های ترموکوپل در برابر آسیب های فیزیکی، خوردگی و شوک های الکتریکی محافظت می کند.
- اتصال آسان: هد به شما امکان می دهد تا ترموکوپل را به راحتی به دستگاه های اندازه گیری یا سیستم های کنترل وصل کنید.
- ایجاد تنوع: هدها در انواع مختلفی با جنس ها، شکل ها و اندازه های مختلف موجود هستند که می توانید متناسب با نیاز خود انتخاب کنید.
مطالعه کنید:علل خرابی ترموکوپل و ارائه راه حل های مؤثر
انواع ترموکوپل هددار
ترموکوپل‌های هددار در انواع مختلفی ساخته می‌شوند. این انواع بر اساس معیارهایی همچون نوع سیم‌های ترموکوپل ،نوع هد یا سرپیچ و سایر خصوصیات دسته بندی می‌شوند.

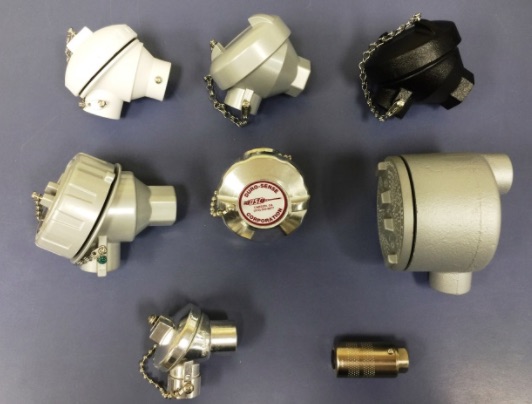

انواع هد یا سرپیچ ترموکوپل هددار
هد یا سرپیچ ترموکوپل هددار از انواع مختلفی ساخته می‌شوند. این هدها بسته به نوع کاربرد آنها،دارای ویژگی‌های مختلفی هستند.
- هدهای معمولی ساده‌ترین نوع هد ترموکوپل‌های هددار می‌باشند. این هدها از جنس فلز ساخته می‌شوند و دارای سوراخی برای اتصال سیم‌های ترموکوپل هستند.
- هدهای مقاوم در برابر خوردگی از مواد مقاوم در برابر خوردگی مانند استنلس استیل ساخته می‌شوند. این هدها برای کاربردهایی که در معرض خوردگی قرار دارند مناسب هستند.
- هدهای ضد انفجار از مواد ضد انفجار مانند فولاد ضد زنگ ساخته می‌شوند. این هدها برای کاربردهایی که در معرض خطر انفجار قرار دارند مناسب هستند.
- هدهای مقاوم در برابر حرارت از مواد مقاوم در برابر حرارت مانند کوپرنیکیوم ساخته می‌شوند این هدها برای کاربردهایی که در معرض دمای بالا قرار دارند مناسب هستند.
رنج دمایی ترموکوپل هددار
رنج دمایی ترموکوپل هددار به نوع آن و جنس غلاف آن بستگی دارد.
به طور کلی، ترموکوپل های هددار در رنج دمایی بین -200 تا 1700 درجه سانتیگراد قابل استفاده هستند.
علاوه بر نوع ترموکوپل، جنس غلاف نیز بر رنج دمایی آن تاثیر می گذارد.
غلاف های رایج ترموکوپل ها عبارتند از:
- استیل 304: برای دماهای تا 800 درجه سانتیگراد مناسب است.
- اینکونل 600: برای دماهای تا 1100 درجه سانتیگراد مناسب است.
- سرامیک: برای دماهای تا 1600 درجه سانتیگراد مناسب است.
انواع سیم‌های ترموکوپل هددار
1. جنس سیم:
- متداول‌ترین جنس سیم‌های ترموکوپل:
- کرومل-آلومل (K): محدوده دمایی -200 تا 1200 درجه سانتیگراد، ارزان قیمت، کاربرد عمومی
- تیپ J: محدوده دمایی -210 تا 1200 درجه سانتیگراد، مشابه K، با حساسیت بیشتر
- تیپ E: محدوده دمایی -270 تا 900 درجه سانتیگراد، مقاوم در برابر خوردگی
- تیپ T: محدوده دمایی -200 تا 400 درجه سانتیگراد، مناسب برای دماهای پایین
- نیسان کونستانتان (N): محدوده دمایی -270 تا 1300 درجه سانتیگراد، مقاومت بالا در برابر اکسیداسیون
- جنس‌های کمتر رایج:
- پلاتین-رودیوم (S): محدوده دمایی -50 تا 1600 درجه سانتیگراد، مناسب برای دماهای بالا
- پلاتین-تیتانیم (R): محدوده دمایی -50 تا 1700 درجه سانتیگراد، مناسب برای دماهای بسیار بالا
2. عایق سیم:
- PVC: مقرون به صرفه، انعطاف پذیر، برای مصارف عمومی
- فیبر شیشه: مقاوم در برابر حرارت، مناسب برای دماهای بالا
- تفلون: مقاوم در برابر مواد شیمیایی، مناسب برای محیط های خورنده
- سلیکون: مقاوم در برابر حرارت و مواد شیمیایی، مناسب برای شرایط سخت
3. قطر سیم:
- قطر استاندارد: 1.0 میلی متر، 1.5 میلی متر، 3.0 میلی متر، 5.0 میلی متر
- قطرهای سفارشی: برای کاربردهای خاص
نکات:
- برای دماهای بالا از سیم های با جنس پلاتین (S یا R) و عایق فیبر شیشه یا تفلون استفاده کنید.
- برای محیط های خورنده از سیم های با جنس نیسان کونستانتان (N) و عایق تفلون یا سیلیکون استفاده کنید.
- برای کاربردهای عمومی از سیم های با جنس کرومل-آلومل (K) و عایق PVC استفاده کنید.
مطالعه کنید:خرید فلنج استیل دنده‌ای یا رزوه‌دار
مزایا
- قیمت مناسب
- مقاومت بالا
- دامنه وسیع دمایی
- سرعت پاسخگویی سریع
- سادگی
- تنوع
- حفاظت از سیم ها
- اتصال آسان
علاوه بر این:
- در برابر نویز مقاوم هستند.
- به برق نیاز ندارند.
- عمر طولانی دارند.
معایب
خواندن این مقاله را از دست ندهید:کالیبراسیون ترموکوپل چیست؟
نحوه‌ی نصب ترموکوپل هددار
انتخاب محل نصب: محل نصب ترموکوپل باید با دقت انتخاب شود تا دمای اندازه گیری شده، دمای واقعی مورد نظر را به درستی نشان دهد. دسترسی آسان به محل نصب برای انجام تعمیرات و نگهداری نیز حائز اهمیت است.
آماده سازی محل نصب: در صورتی که از ترموکوپل با غلاف استفاده می شود، باید سوراخی با قطر مناسب غلاف در محل انتخاب شده ایجاد کرد. عمق سوراخ باید به گونه ای باشد که نوک ترموکوپل به نقطه مورد نظر برای اندازه گیری دما برسد.
نصب ترموکوپل: ترموکوپل را با دقت داخل سوراخ قرار داده و با استفاده از بست های مناسب در جای خود محکم کنید. از ثابت شدن کامل دستگاه و عدم لرزش یا جابجا شدن آن در اثر ارتعاشات یا ضربه اطمینان حاصل کنید.
اتصال سیم ها: سیم های ترموکوپل را به دستگاه اندازه گیری یا سیستم کنترل متصل کنید. برای این کار از پایانه های مناسب و سیم های با کیفیت استفاده نمایید.
عایق بندی اتصالات: محل اتصال سیم ها به ترموکوپل را با استفاده از نوار عایق یا مواد مناسب دیگر به طور کامل عایق بندی کنید تا از نفوذ رطوبت، گرد و غبار و سایر عوامل خارجی که می توانند بر عملکرد آن تاثیر منفی بگذارند، جلوگیری شود.
آزمایش سیستم: پس از اتمام مراحل نصب، سیستم را با استفاده از یک منبع دما و دستگاه اندازه گیری تست کنید تا از صحت عملکرد ترموکوپل و سیستم اطمینان حاصل شود.
نحوه ی نگهداری
- به طور منظم (مثلاً هر ماه) آن را از نظر ظاهری بررسی کنید.
- غلاف و سیم ها را با پارچه تمیز و مرطوب تمیز کنید (مثلاً هر 6 ماه).
- آن ها را به طور منظم (مثلاً هر سال) کالیبره کنید.
- از آن در برابر شوک الکتریکی، لرزش و ضربه محافظت کنید.
- در شرایط مناسب محیطی نگهداری کنید.
- در صورت عدم استفاده، آن را در جای تمیز، خشک و خنک نگه دارید.
ترموکوپل هددار در ایران
ترموکوپل‌های هده‌دار در ایران توسط شرکت‌های مختلفی تولید و عرضه می‌شوند این شرکت‌ها محصولات خود را با کیفیت‌ها و قیمت‌های مختلف به بازار عرضه می‌کنند.متخصصین گروه صنعتی ابزار دقیق ساتراپ دما با سال‌ها تجربه و دانش کافی در حوزه ساخت و طراحی انواع ترموکوپل ، سنسورهای RTD ، ترموول و همچنین سنسورهای کنترل سطح به شما در انتخاب و خرید بهترین محصول که متناسب با نیازتان باشد، مشاوره رایگان می‌دهند. برای دریافت اطلاعات بیشتر، با ما تماس بگیرید: 09128445907
