در دنیای امروز که بخش عمدهای از سیستمهای الکتریکی و الکترونیکی مبتنی بر تجهیزات الکترونیک قدرت، منابع تغذیه سوئیچینگ، اینورترها، درایوهای کنترل دور موتور، UPSها و سیستمهای اتوماسیون صنعتی هستند، دیگر نمیتوان فرض کرد که سیگنالهای ولتاژ و جریان دارای شکل موج سینوسی خالص و ایدهآلاند؛ همین تغییر بنیادین در ماهیت سیگنالها باعث شده است که ابزار اندازهگیری سنتی، در بسیاری از موارد، عددی را نمایش دهند که از نظر مهندسی فاقد اعتبار تحلیلی است و میتواند منجر به تصمیمگیریهای اشتباه، عیبیابی نادرست، انتخاب غلط تجهیزات حفاظتی و حتی بروز آسیبهای جدی به سیستم شود، و دقیقاً در چنین شرایطی است که مفهوم و اهمیت مولتیمتر True RMS بهعنوان یک ابزار اندازهگیری دقیق، حرفهای و قابل اعتماد مطرح میشود.

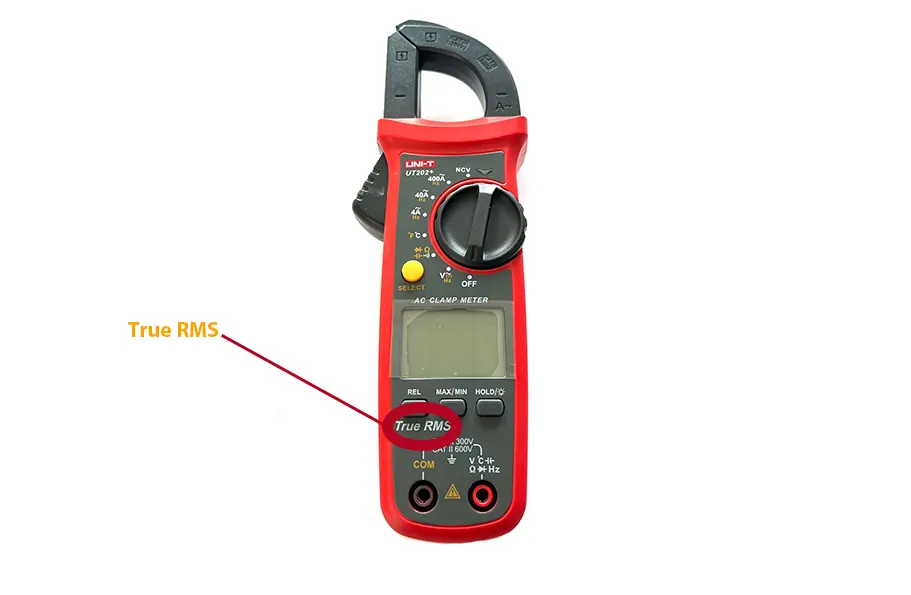

مولتیمتر True RMS چیست؟
مولتیمتر True RMS یا مولتیمتر با قابلیت محاسبه مقدار مؤثر واقعی، نوعی مولتیمتر دیجیتال پیشرفته است که میتواند مقدار واقعی RMS ولتاژ یا جریان متناوب را بدون هیچگونه وابستگی به شکل موج سیگنال اندازهگیری و نمایش دهد؛ برخلاف مولتیمترهای معمولی که بر اساس میانگین سیگنال و با فرض سینوسی بودن موج کالیبره شدهاند، مولتیمتر True RMS مستقیماً بر مبنای تعریف ریاضی RMS عمل میکند و بنابراین حتی در مواجهه با سیگنالهای غیرسینوسی، اعوجاجیافته، پالسی، مربعی یا دارای هارمونیک نیز مقدار صحیح و مهندسی را ارائه میدهد.
بهبیان دقیقتر، RMS یا Root Mean Square معیاری از مقدار مؤثر انرژی یک سیگنال الکتریکی است، یعنی همان مقداری که از نظر اثر حرارتی، توان مصرفی و عملکرد واقعی بار الکتریکی اهمیت دارد، و مولتیمتر True RMS دقیقاً همین مقدار واقعی را محاسبه میکند.
چرا مولتیمترهای معمولی در اندازهگیری AC دچار خطا میشوند؟
مولتیمترهای دیجیتال معمولی که به آنها Average Responding گفته میشود، در اصل مقدار متوسط سیگنال AC را اندازهگیری کرده و سپس با استفاده از یک ضریب ثابت، آن را به مقدار RMS تبدیل میکنند؛ این روش تنها در صورتی معتبر است که شکل موج کاملاً سینوسی، متقارن و بدون اعوجاج باشد، شرایطی که در شبکههای مدرن برق بهندرت وجود دارد.
در حضور هارمونیکها، پالسهای تیز، قطع و وصلهای سریع، یا مدولاسیون PWM، مقدار میانگین سیگنال دیگر نماینده درستی از انرژی واقعی آن نیست و در نتیجه مولتیمتر معمولی ممکن است خطایی قابل توجه، حتی تا چند ده درصد، در اندازهگیری ایجاد کند؛ این خطا از نظر مهندسی به معنای تصمیمگیری بر اساس داده نادرست است.
مولتیمتر True RMS چگونه مقدار واقعی را محاسبه میکند؟
مولتیمتر True RMS با استفاده از مدارهای نمونهبرداری سریع و پردازش دیجیتال سیگنال، فرآیند محاسبه RMS را بهصورت واقعی انجام میدهد؛ این فرآیند شامل نمونهبرداری لحظهای از سیگنال در بازههای زمانی بسیار کوتاه، محاسبه مربع مقدار هر نمونه، محاسبه میانگین تمام مقادیر مربعی و در نهایت محاسبه ریشه دوم مقدار میانگین است.
این روش دقیقاً مطابق تعریف ریاضی RMS بوده و مستقل از شکل موج عمل میکند، به همین دلیل مقدار نهایی نمایشدادهشده توسط مولتیمتر True RMS، بیانگر اثر واقعی سیگنال بر بار الکتریکی است و از نظر فنی قابل استناد محسوب میشود.
تفاوت مولتیمتر True RMS و مولتیمتر معمولی
تفاوت اصلی بین این دو نوع مولتیمتر نه در ظاهر و نه در امکانات جانبی، بلکه در عمق پردازش سیگنال و صحت داده خروجی نهفته است؛ مولتیمتر True RMS حتی در بدترین شرایط شکل موج، عددی نزدیک به واقعیت فیزیکی سیستم ارائه میدهد، در حالی که مولتیمتر معمولی تنها در شرایط آزمایشگاهی ایدهآل قابل اعتماد است.
بهعنوان مثال، در اندازهگیری خروجی یک اینورتر یا درایو موتور، مولتیمتر معمولی ممکن است عددی بهمراتب کمتر یا بیشتر از مقدار واقعی نشان دهد، در حالی که مولتیمتر True RMS مقدار صحیح را نمایش میدهد و امکان تحلیل درست عملکرد سیستم را فراهم میکند.
چرا True RMS در تجهیزات و سیستمهای مدرن حیاتی است؟
امروزه تقریباً تمام تجهیزات صنعتی و نیمهصنعتی از فناوریهایی استفاده میکنند که ذاتاً شکل موج را دچار اعوجاج میکنند؛ تجهیزاتی مانند اینورترها، VFDها، منابع تغذیه سوئیچینگ، UPSها، سیستمهای خورشیدی و حتی بسیاری از لوازم خانگی پیشرفته، سیگنالهایی تولید میکنند که بههیچوجه سینوسی خالص نیستند.
در چنین شرایطی، تنها ابزار اندازهگیری قابل اعتماد، مولتیمتری است که بتواند بدون فرض شکل موج، مقدار واقعی RMS را محاسبه کند، و این دقیقاً همان نقشی است که مولتیمتر True RMS ایفا میکند.
چه زمانی استفاده از مولتیمتر True RMS یک الزام فنی است؟
اگر فعالیت شما شامل اندازهگیری ولتاژ یا جریان در محیطهای صنعتی، تابلوهای برق، سیستمهای دارای نویز، موتورهای کنترلشده با PWM یا تجهیزات حساس الکترونیک قدرت است، استفاده از مولتیمتر True RMS نه یک انتخاب لوکس، بلکه یک الزام مهندسی محسوب میشود؛ زیرا هرگونه خطا در اندازهگیری میتواند مستقیماً به تصمیمگیری اشتباه منجر شود.
آیا همیشه به مولتیمتر True RMS نیاز داریم؟
در کاربردهای ساده خانگی مانند اندازهگیری ولتاژ پریز برق یا تست باتری، معمولاً شکل موج بهاندازهای ساده است که مولتیمتر معمولی نیز پاسخگو باشد؛ اما بهمحض ورود به حوزه تجهیزات مدرن، استفاده از مولتیمتر True RMS به یک ضرورت تبدیل میشود و این تمایز باید بهصورت شفاف برای کاربر توضیح داده شود.
محدودیتهای مولتیمتر True RMS:
با وجود تمام مزایا، مولتیمترهای True RMS نیز محدودیتهایی دارند که شامل پهنای باند اندازهگیری، Crest Factor قابل پشتیبانی و افت دقت در فرکانسهای بسیار بالا است؛ بنابراین انتخاب مدل مناسب از برند معتبر اهمیت زیادی دارد.
راهنمای خرید مولتیمتر True RMS
۱) دقت اندازهگیری (Accuracy)
یکی از مهمترین معیارهایی که باید قبل از خرید بررسی شود، مقدار دقت اندازهگیری (Accuracy) است. دقت بیان میکند که مولتیمتر چقدر به مقدار واقعی اندازهگیری نزدیک خواهد بود. در دادهبرگ (Datasheet) دستگاه، دقت معمولاً بهصورت درصد بهعلاوه یک ضریب انتهایی نشان داده میشود، مثلاً:
±(0.5% + 3)
که به این معناست:
- دستگاه تا ۰.۵ درصد خطا در مقدار اندازهگیری دارد
- بهعلاوه خطای سربار چند رقم آخر در صفحه نمایش
هر چه درصد دقت کمتر باشد، مولتیمتر دقیقتر و قابلاعتمادتر است، بهویژه در اندازهگیریهای حساس صنعتی و آزمایشگاهی.
۲) پهنای باند اندازهگیری (Bandwidth)
پهنای باند مولتیمتر True RMS مشخص میکند که دستگاه تا چه فرکانسی از سیگنالها میتواند مقدار RMS را دقیق محاسبه کند. این پارامتر خصوصاً در سیستمهای سوئیچینگ، PWM، اینورترها و تجهیزات الکترونیک قدرت اهمیت دارد، زیرا سیگنالهای این سیستمها معمولاً شامل مؤلفههای فرکانسی بالاتر هستند.
اگر پهنای باند مولتیمتر محدود باشد، در هنگام اندازهگیری سیگنالهای با فرکانس بالا بخش قابلتوجهی از انرژی سیگنال نادیده گرفته میشود که منجر به خطای اندازهگیری میگردد.
۳) Crest Factor قابل پشتیبانی
Crest Factor معیاری است که نسبت پیک سیگنال به مقدار RMS واقعی را نمایش میدهد. در مولتیمترهای True RMS، مقدار Crest Factor قابل پشتیبانی نشان میدهد که ابزار تا چه حد میتواند با شکل موجهای دارای پالسهای تیز و غیرسینوسی مقابله کند بدون اینکه دقتش کاهش یابد.
هر چه مقدار Crest Factor پشتیبانیشده بالاتر باشد، مولتیمتر در مواجهه با شکل موجهای پیچیده عملکرد قابلاعتمادتر و دقیقتری خواهد داشت.
۴) کلاس ایمنی (Safety Rating یا CAT)
ایمنی در ابزارهای اندازهگیری یکی از مهمترین فاکتورهاست. مولتیمترها با توجه به محیط کاری و ولتاژ سیستم در دستههای مختلف CAT I تا CAT IV طبقهبندی میشوند:
- CAT I: سیگنالهای الکترونیکی سطح پایین
- CAT II: پریزها و بارهای الکتریکی معمولی
- CAT III: تابلوهای صنعتی، خطوط توزیع
- CAT IV: منابع تغذیه اصلی و شبکههای فشار قوی
برای کاربردهای صنعتی و سیستمهای قدرت، حداقل انتخاب باید CAT III یا CAT IV باشد تا ابزار بتواند ضربه ولتاژ، ترانزینت و ولتاژهای ناگهانی را ایمن تحمل کند. این موضوع بهخصوص برای برقکارها و تکنسینهای حرفهای حیاتی است.
۵) رزولوشن (Resolution)
رزولوشن مشخص میکند که مولتیمتر تا چه کوچکی از مقدار ورودی را میتواند تشخیص دهد. برای مثال، رزولوشن ۰.۱ میلیولت به این معناست که دستگاه میتواند حتی تغییرات کوچک در ولتاژ را ثبت کند.
در اندازهگیریهای دقیق، رزولوشن بالا باعث میشود مقدارهای کوچکتر نیز قابل مشاهده و تحلیل شوند، که همین موضوع در تحلیلهای پیشرفته عملکرد سیستم اهمیت دارد.
۶) دامنههای اندازهگیری (Range) و Auto Range
مولتیمترهای True RMS باید دامنههای متنوعی برای ولتاژ، جریان و مقاومت داشته باشند؛ البته امکاناتی مانند Auto Range باعث میشود کاربر نیازی به تنظیم دستی دامنهها نداشته باشد و دستگاه بهطور خودکار بهترین بازه اندازهگیری را انتخاب کند.
این ویژگی مخصوصاً در کاربردهای سریع، تعمیرات میدانی یا محیطهایی با سیگنالهای نامشخص بسیار مفید است.
اگر تمایل به مطالعه ی نحوه کالیبراسیون مولتی متر دارید؛ حتما کلیک کنید.
۷) کیفیت پرابها و اتصالات
پرابها، گیرههای اتصال، کانکتور COM و سایر اتصالات فرعی بهظاهر کماهمیتاند اما در عمل میتوانند نقش تعیینکنندهای در:
- ایمنی کاربر
- دقت اندازهگیری
- تکرارپذیری نتایج
ایفا کنند.
پرابهای استاندارد با روکش ضخیم، مقاومت اندک و قابلیت تحمل ولتاژ بالا انتخاب بهتری نسبت به پرابهای ضعیف هستند.
۸) برند، گارانتی و خدمات پس از فروش
ابزار دقیق یک بار مصرف نیست؛ انتخاب از میان برندهای معتبر باعث میشود:
- محصول تستشده و استاندارد دریافت کنید
- خدمات پس از فروش و پشتیبانی داشته باشید
- امکان تأمین قطعات مصرفی مثل فیوز و پراب وجود داشته باشد
برندهای معتبر معمولاً استانداردهای ایمنی و دقت را با دقت بیشتری رعایت میکنند.
۹) قیمت و نسبت ارزش به هزینه (Value for Money)
مولتیمترهای True RMS در بازههای قیمتی متنوعی عرضه میشوند؛ برای انتخاب صحیح:
- ابتدا کاربرد خود را مشخص کنید (خانگی، نیمهصنعتی، صنعتی)
- سپس امکانات لازم را بررسی کنید
- در نهایت مدلی انتخاب کنید که کمترین خطا با بیشترین ایمنی و دوام را ارائه دهد
این رویکرد باعث میشود شما نه صرفاً بر اساس بودجه، بلکه بر اساس ارزش واقعی دستگاه در کاربردتان انتخاب کنید.
چطور مولتیمتر True RMS مناسب انتخاب کنیم؟
برای خرید مولتیمتر True RMS باید نگاه شما فراتر از صرفاً «داشتن True RMS» باشد؛ پارامترهایی مانند:
- دقت
- پهنای باند
- Crest Factor
- کلاس ایمنی
- رزولوشن
- کیفیت ساخت و پرابها
همگی تعیینکننده هستند که آیا دستگاه انتخابی واقعاً قابل اعتماد و مناسب کاربرد شماست یا خیر.
ما در این مقاله به بررسی دلایل اینکه چرا مولتی متر روشن نمی شود؟پرداخته ایم.
سوالات متداول درباره مولتیمتر True RMS
مولتیمتر True RMS دقیقاً چه تفاوتی با مولتیمتر معمولی دارد؟
مولتیمتر True RMS برخلاف مولتیمترهای معمولی که بر اساس میانگین سیگنال و فرض سینوسی بودن موج عمل میکنند، مقدار مؤثر واقعی ولتاژ یا جریان را بدون وابستگی به شکل موج محاسبه میکند، به همین دلیل در اندازهگیری سیگنالهای غیرسینوسی، پالسی و دارای هارمونیک دقت بسیار بالاتری دارد.
آیا مولتیمتر True RMS فقط برای برق صنعتی کاربرد دارد؟
اگرچه بیشترین مزیت مولتیمتر True RMS در محیطهای صنعتی، تابلو برقها، اینورترها و درایوهای موتور دیده میشود، اما در هر سیستمی که شکل موج غیرسینوسی باشد، استفاده از True RMS باعث افزایش دقت اندازهگیری خواهد شد.
آیا True RMS روی اندازهگیری ولتاژ و جریان DC تأثیر دارد؟
خیر، مفهوم True RMS به اندازهگیری سیگنالهای AC مربوط است و در اندازهگیری DC تفاوتی میان مولتیمتر True RMS و مولتیمتر معمولی وجود ندارد.
آیا هر مولتیمتری که روی آن True RMS نوشته شده واقعاً دقیق است؟
خیر، برخی مولتیمترها بهصورت تبلیغاتی از عبارت True RMS استفاده میکنند، در حالی که پهنای باند، Crest Factor و دقت آنها محدود است؛ بنابراین بررسی مشخصات فنی و انتخاب برند معتبر اهمیت زیادی دارد.
آیا برای مصارف خانگی هم خرید مولتیمتر True RMS منطقی است؟
در مصارف ساده خانگی معمولاً مولتیمتر معمولی کافی است، اما اگر کاربر با تجهیزات الکترونیکی پیشرفته یا منابع تغذیه سوئیچینگ سروکار دارد، خرید مولتیمتر True RMS انتخابی آیندهنگرانه محسوب میشود.
