در صنایع نفت، گاز، پتروشیمی، فولاد، نیروگاه و کارخانههای تولیدی، دقت اندازهگیری دما اهمیت بسیار زیادی دارد. یکی از مهمترین معیارهای انتخاب یک سنسور دمای قابل اعتماد، استاندارد IEC برای ترموکوپل است. این استاندارد که با نام IEC 60584 شناخته میشود، مشخصات فنی، محدوده دمایی، تلرانس مجاز، رنگبندی سیمها و روش کالیبراسیون انواع ترموکوپل را تعیین میکند.
اگر ترموکوپل مطابق استاندارد IEC تولید شده باشد، میتوان از سازگاری آن با تجهیزات ابزار دقیق مانند PLC، DCS، ترانسمیتر دما و کنترلرهای صنعتی اطمینان داشت. به همین دلیل، در اکثر پروژههای EPC و صنایع فرآیندی، رعایت استاندارد IEC یکی از الزامات اصلی در دیتاشیت تجهیزات محسوب میشود.
استاندارد IEC 60584 چیست؟
IEC 60584 یک استاندارد بینالمللی است که توسط کمیسیون بینالمللی الکتروتکنیک (IEC) تدوین شده و مرجع اصلی طراحی و ساخت ترموکوپل در جهان به شمار میرود. این استاندارد مشخص میکند که هر نوع ترموکوپل چه محدوده دمایی، چه ولتاژ خروجی و چه میزان خطای مجاز دارد.
هدف اصلی IEC 60584 ایجاد یکنواختی بین تولیدکنندگان مختلف است تا یک ترموکوپل تایپ K از هر برند معتبر، رفتار اندازهگیری مشابهی داشته باشد و بدون نیاز به تغییرات اساسی در سیستم کنترل، جایگزین شود.
استاندارد IEC چه مواردی را پوشش میدهد؟
استاندارد IEC 60584 تنها به معرفی انواع ترموکوپل محدود نمیشود، بلکه بخشهای مختلفی از طراحی و عملکرد سنسور را پوشش میدهد:
- مشخصات انواع ترموکوپل (K، J، T، N، R، S و B)
- محدوده دمای کاری هر تیپ
- جدول ولتاژ خروجی (EMF)
- کلاس دقت و تلرانس مجاز
- رنگبندی کابل و سیمها
- الزامات کابل اکستنشن و کابل جبران
- روشهای آزمون و کالیبراسیون
این اطلاعات باعث میشود مهندسان ابزار دقیق بتوانند سنسور مناسب را براساس شرایط واقعی فرآیند انتخاب کنند.

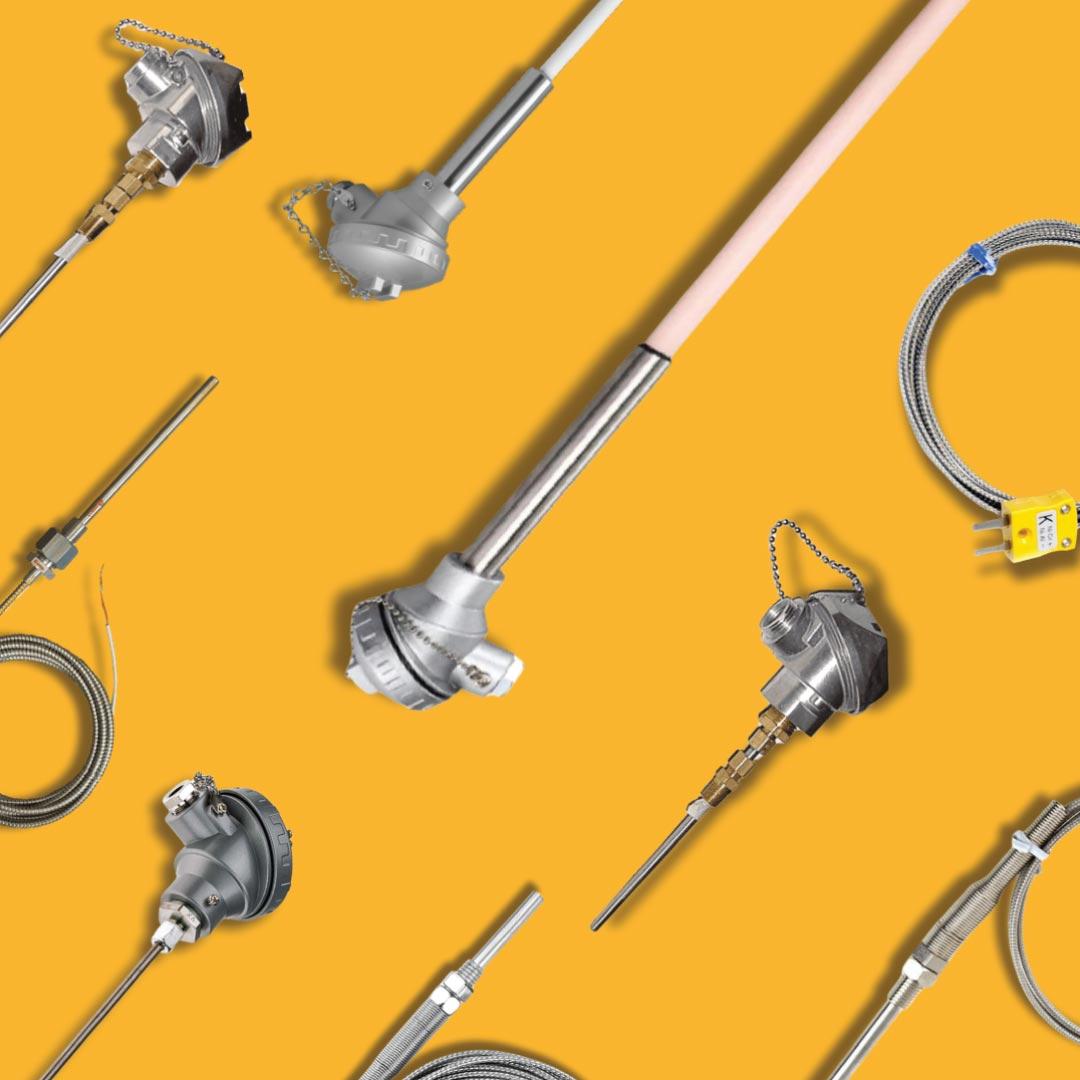

انواع ترموکوپل براساس استاندارد IEC
در استاندارد IEC، هر ترموکوپل با یک حرف انگلیسی شناخته میشود که نشاندهنده نوع آلیاژ بهکاررفته در آن است.
| نوع ترموکوپل | محدوده تقریبی دما | کاربرد اصلی |
|---|---|---|
| Type K | 200- تا 1260+ °C | صنایع عمومی و پتروشیمی |
| Type J | 40- تا 750+ °C | ماشینآلات و قالب |
| Type T | 200- تا 350+ °C | صنایع غذایی و آزمایشگاهی |
| Type N | 200- تا 1300+ °C | دماهای بالا |
| Type R / S | تا 1600 °C | شیشه و سرامیک |
| Type B | تا 1800 °C | کورههای فوق داغ |
هر یک از این تیپها دارای مشخصات الکتریکی متفاوتی هستند و نباید به جای یکدیگر استفاده شوند.
کلاس دقت ترموکوپل در IEC 60584
یکی از مهمترین بخشهای استاندارد IEC، تعیین Tolerance Class یا کلاس دقت است. این کلاس نشان میدهد حداکثر خطای مجاز ترموکوپل در اندازهگیری دما چقدر است.
Class 1
این کلاس بالاترین دقت را دارد و برای صنایع دارویی، آزمایشگاهها، تجهیزات پزشکی و فرآیندهای حساس استفاده میشود.
Class 2
رایجترین کلاس در صنایع نفت، گاز، پتروشیمی، فولاد و کارخانههای تولیدی است و تعادل مناسبی بین دقت و هزینه ایجاد میکند.
Class 3
برای کاربردهای عمومی که حساسیت اندازهگیری پایینتر است مورد استفاده قرار میگیرد و تلرانس بیشتری نسبت به دو کلاس دیگر دارد.
رنگبندی کابل ترموکوپل براساس IEC
یکی از تفاوتهای مهم استاندارد IEC با استاندارد ANSI، رنگبندی سیمها است. رعایت این رنگبندی هنگام سیمبندی از بروز خطا جلوگیری میکند.
| تیپ | مثبت | منفی |
|---|---|---|
| K | سبز | سفید |
| J | مشکی | سفید |
| T | قهوهای | سفید |
| N | صورتی | سفید |
در پروژههای صنعتی همیشه باید از کابل اکستنشن یا کابل جبران مطابق همین استاندارد استفاده شود تا خطای اندازهگیری ایجاد نشود.
چرا رعایت استاندارد IEC اهمیت دارد؟
استفاده از ترموکوپل استاندارد مزایای زیادی برای صنایع دارد. مهمترین آنها عبارتاند از:
- افزایش دقت اندازهگیری دما
- کاهش خطای ناشی از تلرانس سنسور
- سازگاری با تجهیزات PLC و DCS
- امکان تعویض ترموکوپل با برندهای معتبر مختلف
- کاهش خطاهای سیمبندی و نصب
- افزایش قابلیت اطمینان سیستم ابزار دقیق
به همین دلیل، هنگام خرید ترموکوپل صنعتی، بررسی مطابقت محصول با IEC 60584 اهمیت زیادی دارد.
تفاوت استاندارد IEC و ANSI چیست؟
دو استاندارد اصلی در صنعت، IEC 60584 و ANSI MC96.1 هستند. تفاوت اصلی آنها در رنگبندی سیمها و برخی تلرانسهای اندازهگیری است. در ایران و بسیاری از کشورهای اروپایی، استاندارد IEC رایجتر است؛ در حالی که تجهیزات آمریکایی معمولاً از ANSI استفاده میکنند.
بنابراین قبل از اتصال کابل یا تعویض سنسور، باید استاندارد سیستم را بررسی کنید تا از اشتباه در پلاریته جلوگیری شود.
جمعبندی
استاندارد IEC 60584 مهمترین مرجع جهانی برای انتخاب و استفاده از ترموکوپل است. این استاندارد با تعیین نوع آلیاژ، کلاس دقت، محدوده دمایی، رنگبندی کابل و تلرانس مجاز، امکان طراحی یک سیستم اندازهگیری دمای دقیق و قابل اعتماد را فراهم میکند. اگر قصد خرید ترموکوپل برای کاربردهای صنعتی دارید، انتخاب محصولی که مطابق IEC تولید شده باشد، دقت و طول عمر سیستم ابزار دقیق شما را به شکل قابل توجهی افزایش خواهد داد.
سوالات متداول
IEC 60584 استاندارد بینالمللی تعیینکننده مشخصات فنی، دقت، محدوده دما و رنگبندی انواع ترموکوپل است.
Class 1 خطای مجاز کمتری دارد و برای اندازهگیریهای دقیق استفاده میشود، در حالی که Class 2 برای اغلب کاربردهای صنعتی مناسب است.
بله، استاندارد IEC رنگ هادیهای مثبت و منفی را مشخص کرده تا از خطا در سیمبندی جلوگیری شود.
زیرا این استاندارد تضمین میکند که ترموکوپل از نظر دقت، کیفیت ساخت، تلرانس و سازگاری با تجهیزات صنعتی مطابق معیارهای بینالمللی تولید شده است.
