در دنیای مهندسی سیالات و تأسیسات، فلنج استیل یکی از مهمترین اجزای اتصالدهنده است که دوام و ایمنی کل سیستم را تضمین میکند. انتخاب نادرست سایز، خصوصاً بین دو سایز پرکاربرد ۳ اینچ (DN80) و ۴ اینچ (DN100)، میتواند منجر به افت فشار غیرقابل قبول، نشتی، و در موارد حاد، خرابی کل خط لوله شود. بسیاری از مهندسان و مدیران خرید در مرحلهی پایانی پروژه با این دوراهی روبهرو هستند: کدام سایز، با توجه به شرایط کاری خاص ما، بهترین بازدهی را خواهد داشت؟
این مقاله جامع، صرفاً یک مقایسهی سطحی نیست؛ بلکه بررسی تخصصی تفاوتهای فنی، مقاومت آلیاژی و الزامات استاندارد بین فلنج استیل ۳ اینچ و ۴ اینچ است تا شما بتوانید بر اساس نیاز واقعی پروژه، بهترین تصمیم خرید را بگیرید و از هدر رفت منابع جلوگیری کنید.

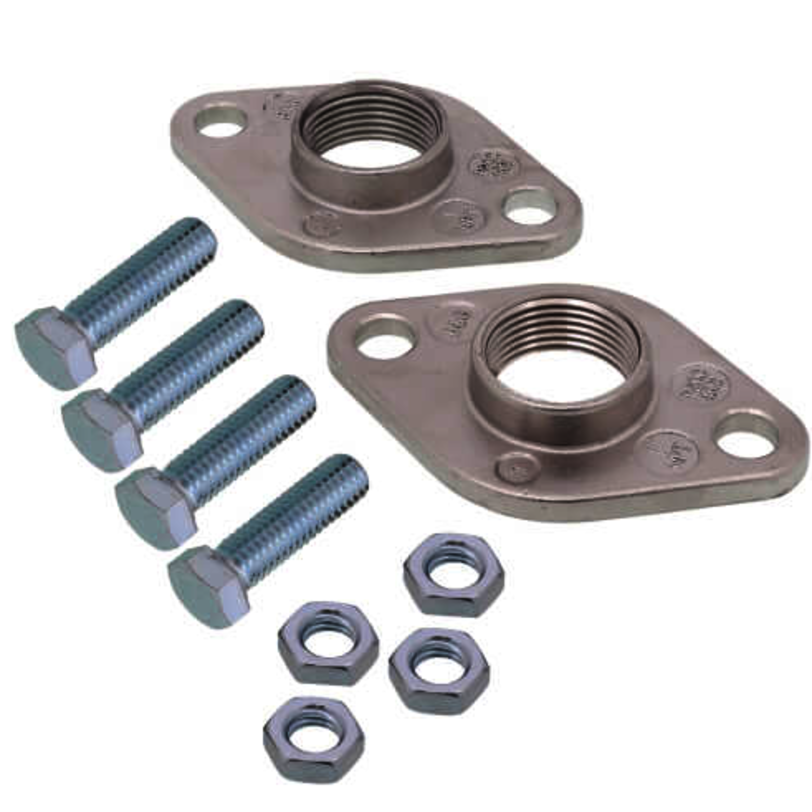

تعریف و اهمیت فلنج استیل در صنایع مادر
فلنجها ابزارهایی برای اتصال موقت یا دائمی دو قطعه در یک سیستم لولهکشی هستند. فلنجهای استنلس استیل (Stainless Steel Flanges)، به دلیل مقاومت ذاتی در برابر خوردگی، اکسیداسیون، دماهای بالا و فشارهای عملیاتی سنگین، در بخشهای حیاتی صنایع زیر بلامنازع هستند:
- صنایع نفت، گاز و پتروشیمی: برای انتقال هیدروکربنها و سیالات خورنده.
- نیروگاهها: در خطوط بخار پرفشار و آب فرآیندی.
- صنایع غذایی و دارویی: به دلیل خاصیت بهداشتی (استفاده از گرید 316L).
- تأسیسات بزرگ ساختمانی (HVAC): در سیستمهای مرکزی تهویه مطبوع.
نکته سئویی/فروشگاهی: به دلیل تفاوت در گرید آلیاژی و کلاس فشار، خرید فلنج استیل باید از تأمینکننده دارای گواهینامهی کنترل کیفیت (QC Certificate) انجام شود.
مقایسه فنی و مشخصات هندسی: تفاوت در ظرفیت
تفاوت اصلی بین فلنج ۳ اینچ و ۴ اینچ، در سطح مقطع عبوری (Flow Area) و پارامترهای هندسی مرتبط است که مستقیماً بر عملکرد سیستم تأثیر میگذارد.
| مشخصه | فلنج استیل ۳ اینچ (DN80) | فلنج استیل ۴ اینچ (DN100) |
|---|---|---|
| قطر نامی (Nominal Diameter) | ۳ اینچ (معادل حدود ۸۰ میلیمتر) | ۴ اینچ (معادل حدود ۱۰۰ میلیمتر) |
| قطر خارجی فلنج (OD) | متغیر بر اساس کلاس فشار (مثلاً Class 150: 6.5 اینچ) | متغیر بر اساس کلاس فشار (مثلاً Class 150: 7.5 اینچ) |
| سطح مقطع تقریبی (Area) | حدود ۴۵۰۰ میلیمتر مربع | حدود ۷۵۰۰ میلیمتر مربع |
| ظرفیت جابجایی سیال | متوسط (مناسب دبیهای پایین) | بالا (مناسب دبیهای بالا) |
| وزن استاندارد (Class 150) | کمتر، حمل و نقل آسانتر | سنگینتر، نیاز به ساپورت قویتر |
تحلیل تأثیر سایز بر افت فشار (Pressure Drop) (H3)
کاهش قطر لوله منجر به افزایش سرعت سیال و به تبع آن افزایش تلفات اصطکاکی (Friction Loss) میشود.
اگر خط لولهی شما برای انتقال دبی مشخصی طراحی شده است و شما به جای ۴ اینچ، از ۳ اینچ استفاده کنید، سرعت سیال به شدت بالا رفته و افت فشار به صورت تصاعدی افزایش مییابد. این امر باعث میشود پمپها با ظرفیت بیشتری کار کنند، انرژی بیشتری مصرف شود و استهلاک تجهیزات افزایش یابد.
نتیجهگیری فنی: اگر محاسبات مهندسی (Head Loss Calculation) نشان میدهد که برای دبی مورد نیاز، سرعت سیال از حد مجاز (معمولاً بین ۱ تا ۳ متر بر ثانیه برای مایعات) فراتر میرود، باید سایز ۴ اینچ انتخاب شود.
تفاوتهای کلیدی در مقاومت، کلاس فشار و جنس آلیاژی
اگرچه جنس ماده اولیه (استیل) یکسان است، کلاس فشار و آلیاژ دقیق، تعیینکنندهی مقاومت نهایی است.
الف) کلاسهای فشار (Pressure Classes)
فلنجها بر اساس استانداردهای ASME/ANSI در کلاسهای فشاری (PN یا Class) طبقهبندی میشوند. این کلاس فشار، حداکثر فشار قابل تحمل در دمای مشخصی را تعریف میکند:
- کلاس ۱۵۰ (PN20): رایجترین کلاس، مناسب فشار پایین تا متوسط (تا ۲۰۰ PSI در دمای محیط).
- کلاس ۳۰۰ (PN50): مناسب پروژههای متوسط، تا حدود ۴۰۰ PSI.
- کلاس ۶۰۰ و بالاتر: مخصوص کاربردهای فوق سنگین (فشار بیش از ۶۰۰ PSI).
نکته کلیدی: در حالی که هر دو سایز ۳ و ۴ اینچ میتوانند در کلاس ۱۵۰ تولید شوند، ساختار فیزیکی فلنج ۴ اینچ (ضخامت بیشتر بدنه و قطر پیچهای بزرگتر) باعث میشود که مقاومت کلی آن در برابر بارهای خارجی و خمشی، به طور ذاتی اندکی بالاتر باشد.
ب) تفاوت در آلیاژهای استنلس استیل
انتخاب آلیاژ برای هر دو سایز، مهمترین عامل در تعیین مقاومت شیمیایی است:
| آلیاژ | مشخصه مقاومت شیمیایی | کاربرد رایج (هر دو سایز) |
|---|---|---|
| 304 / 304L | مقاومت خوب در برابر اکسیداسیون، مناسب آب شیرین و بخار کم فشار. | تأسیسات عمومی، لولهکشی آب و هوا. |
| 316 / 316L | مقاومت عالی در برابر کلراید و خوردگی حفرهای. | صنایع دریایی، فرآیندهای شیمیایی، صنایع غذایی. (بیشترین درخواست) |
| 321 | مقاومت عالی در برابر خزش (Creep) در دماهای بالا (تا ۸۰۰ درجه سانتیگراد). | خطوط انتقال بخار داغ و توربینها. |
توصیه : اگر سیال شما حاوی ترکیبات کلری یا اسیدی است، صرف نظر از سایز، فلنج استیل گرید 316 را انتخاب کنید.
بررسی انواع فیس فلنج و تأثیر آن بر آببندی
انتخاب سایز، بدون توجه به نوع Face (سطح درگیر با گسکت) اشتباه است. این تفاوت در هر دو سایز وجود دارد و مستقیماً بر کیفیت آببندی تأثیر میگذارد:
- RF (Raised Face – سطح برجسته): رایجترین نوع است. برجستگی باعث میشود گسکت تحت فشار قفل شده و آببندی بهتری ایجاد شود.
- FF (Flat Face – سطح صاف): معمولاً برای اتصال فلنجهای چدنی یا فلنجهای فولادی به تجهیزاتی مانند پمپها و ولوها (که سطح صاف دارند) استفاده میشود.
- RTJ (Ring Type Joint): مخصوص فشارها و دماهای فوقالعاده بالا در صنایع حساس (نفت و گاز).
نکته خرید: هنگام سفارش فلنج ۴ اینچ برای اتصال به یک شیرآلات (Valve) قدیمی، حتماً تأیید کنید که Face هر دو قطعه (فلنج و شیر) یکسان باشد (مثلاً هر دو RF یا هر دو FF).
اشتباهات رایج خریداران و راهنمای جلوگیری از آنها
در بازار رقابتی، اشتباهاتی وجود دارد که میتواند هزینههای پنهان زیادی را به پروژه تحمیل کند:
| اشتباه رایج | پیامد فنی | راهکار پیشنهادی |
|---|---|---|
| انتخاب صرفاً بر اساس قیمت (مقایسه قیمت ۳ در مقابل ۴) | خرید فلنجهای غیر استاندارد (بدون متریال یا فشار مشخص) که در آینده نشتی میدهند. | همیشه قیمت را در کنار گرید آلیاژی و کلاس فشار مقایسه کنید. |
| نادیده گرفتن نوع فلنج (Slip-on در مقابل Weld Neck) | اتصال ضعیف در خطوط پرفشار یا لولههای با قطر بزرگ (۴ اینچ به بالا) که نیاز به جوشکاری قوی دارند. | برای سیالات پرفشار، همیشه Weld Neck (گردنی جوشی) را انتخاب کنید. |
| استفاده از فلنج ۳ اینچ به جای ۴ اینچ برای دبی بالا | افزایش مصرف انرژی پمپها به دلیل افت فشار زیاد. | محاسبات افت فشار را جدی بگیرید. همیشه فضای ایمنی برای افزایش دبی در نظر بگیرید. |
جمعبندی نهایی
انتخاب بین فلنج استیل ۳ اینچ و ۴ اینچ، یک تصمیم مهندسی است که باید با در نظر گرفتن دبی مورد نیاز، کلاس فشار، دمای عملیاتی و نوع سیال (خورندگی) صورت گیرد. فلنج ۴ اینچ ظرفیت بالاتر و تحمل فشار کمی بیشتر در شرایط یکسان را ارائه میدهد، در حالی که فلنج ۳ اینچ گزینهای اقتصادیتر برای خطوط فرعی و دبیهای کنترلشده است.
