Green Rot یکی از پدیدههای مخرب و شناختهشده در ترموکوپلهای نوع K است که بیشتر در کاربردهای دمای بالا مشاهده میشود. ترموکوپل Type K از دو آلیاژ Chromel و Alumel تشکیل شده است. در شرایط خاص، بخش مثبت یا Chromel میتواند دچار اکسیداسیون انتخابی شود. در این فرآیند، کروم موجود در آلیاژ کاهش پیدا میکند و ترکیب و ویژگیهای سیم تغییر مییابد.

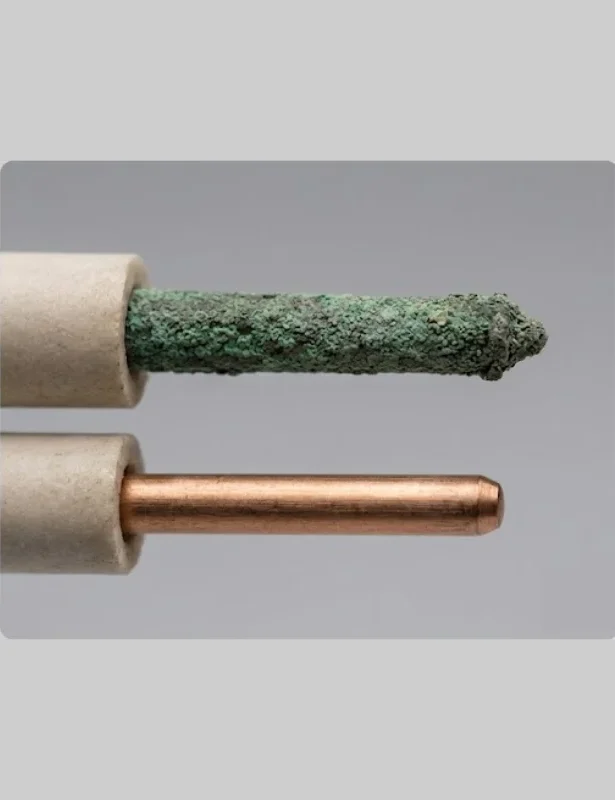

این تغییرات ممکن است با ایجاد ناحیهای سبز یا سبز مایل به خاکستری در سیم همراه باشد و به همین دلیل این پدیده با عنوان Green Rot شناخته میشود. اهمیت این مشکل فقط تغییر ظاهری سیم نیست؛ زیرا آسیب ایجادشده میتواند ویژگی ترموالکتریکی سیم را تغییر داده و باعث ایجاد خطا در اندازهگیری دما شود.
Green Rot چگونه ایجاد میشود؟
مهمترین عامل ایجاد Green Rot، قرار گرفتن سیم Chromel در دمای بالا و اتمسفرهایی با اکسیژن ناکافی یا شرایط اکسیداسیونی نامناسب است. در حالت عادی، تشکیل یک لایه اکسیدی مناسب میتواند از آلیاژ در برابر اکسیداسیون بیشتر محافظت کند. اما در شرایطی که اکسیژن محیط برای تشکیل و حفظ این لایه کافی نباشد، اکسیداسیون انتخابی کروم رخ میدهد.
در نتیجه، ترکیب سطحی سیم تغییر کرده و مقاومت و خواص ترموالکتریکی آن نیز میتواند دستخوش تغییر شود. به همین دلیل شرایط اتمسفر فرآیند در کنار دمای کاری، هنگام استفاده از ترموکوپل Type K اهمیت زیادی دارد.
چرا دمای بالا احتمال Green Rot را افزایش میدهد؟
افزایش دما سرعت واکنشهای شیمیایی و اکسیداسیون را بیشتر میکند. به همین دلیل، ترموکوپلهایی که برای مدت طولانی در دماهای بالا کار میکنند، بیشتر در معرض تغییرات متالورژیکی و اکسیداسیونی قرار دارند.
البته صرفاً بالا بودن دما به معنی ایجاد قطعی Green Rot نیست. ترکیب دما، شرایط اتمسفر، میزان اکسیژن، کیفیت آلیاژ و طراحی حفاظتی سنسور در بروز این پدیده مؤثر هستند. بنابراین هنگام انتخاب ترموکوپل برای دماهای بالا باید شرایط واقعی محیط نصب نیز بررسی شود.
Green Rot چه تأثیری بر عملکرد ترموکوپل دارد؟
یکی از مهمترین پیامدهای Green Rot، تغییر در ویژگیهای ترموالکتریکی سیم Chromel است. از آنجا که عملکرد ترموکوپل به اختلاف خواص الکتریکی و ترموالکتریکی دو فلز یا آلیاژ وابسته است، تغییر ترکیب یکی از سیمها میتواند خروجی تولیدشده توسط سنسور را تحت تأثیر قرار دهد.
در چنین شرایطی ممکن است دمای نمایشدادهشده توسط سیستم با دمای واقعی فرآیند اختلاف داشته باشد. در مراحل پیشرفتهتر، آسیب سیم میتواند باعث ناپایداری سیگنال، افزایش خطای اندازهگیری یا قطع شدن مدار ترموکوپل شود.
علائم Green Rot در ترموکوپل Type K چیست؟
تشخیص Green Rot همیشه فقط با مشاهده رنگ سیم امکانپذیر نیست، اما تغییر رنگ غیرعادی در بخش Chromel میتواند یکی از نشانههای مهم باشد. علاوه بر تغییر ظاهری، بروز خطای تدریجی در اندازهگیری دما، ناپایداری خروجی یا اختلاف غیرعادی بین مقدار اندازهگیریشده و مقدار مورد انتظار نیز میتواند نیاز به بررسی سنسور را مطرح کند.
برای تشخیص دقیقتر، باید وضعیت سیمها، مقاومت مدار، اتصالات و شرایط کاری ترموکوپل بررسی شود. در کاربردهای حساس، صرفاً تعویض ترموکوپل بدون بررسی علت خرابی ممکن است باعث تکرار مشکل در سنسور جدید شود.
دستورالعمل تشخیص Green Rot در ترموکوپل Type K
برای بررسی یک ترموکوپل مشکوک به Green Rot، میتوان یک روند مرحلهای را دنبال کرد:
مرحله اول: بررسی شرایط فرآیند
ابتدا دمای کاری، مدت زمان قرارگیری سنسور در دمای بالا و شرایط اتمسفر بررسی شود. مشخص کنید آیا محیط دارای اکسیژن محدود یا شرایطی است که احتمال اکسیداسیون انتخابی را افزایش میدهد.
مرحله دوم: بررسی ظاهری
پس از خارج کردن سنسور و رعایت کامل الزامات ایمنی، قسمت قابل دسترس سیم ترموکوپل بررسی شود. تغییر رنگ غیرعادی، بهخصوص در سیم Chromel، میتواند یک نشانه هشدار باشد. تغییر رنگ بهتنهایی تشخیص قطعی محسوب نمیشود.
مرحله سوم: بررسی پیوستگی مدار
با استفاده از مولتیمتر مناسب، پیوستگی مدار ترموکوپل بررسی شود. قطع بودن مدار میتواند نشاندهنده شکست یا آسیب شدید سیم باشد؛ البته پیوستگی مدار بهتنهایی سلامت ترموکوپل را ثابت نمیکند.
مرحله چهارم: بررسی خروجی ترموکوپل
خروجی ترموکوپل در یک شرایط دمایی مشخص با مقدار مرجع یا یک سنسور سالم مقایسه شود. اگر اختلاف غیرعادی وجود داشته باشد، باید وضعیت ترموکوپل، سیم رابط، اتصالات و سیستم اندازهگیری نیز بررسی شوند.
مرحله پنجم: بررسی دقیقتر سیم
اگر امکان باز کردن سنسور وجود دارد، وضعیت سیمهای Chromel و Alumel بررسی شود. در صورت مشاهده تغییرات شدید، شکنندگی یا نشانههای اکسیداسیون، استفاده مجدد از سیم آسیبدیده توصیه نمیشود.
کلیک کنید: نحوه تست ترموکوپل نوع K با مولتیمتر دیجیتال
دستورالعمل تعویض ترموکوپل دچار Green Rot
اگر خرابی تأیید شود، تعویض ترموکوپل باید با توجه به مشخصات سنسور قبلی و شرایط فرآیند انجام شود.
۱. فرآیند را ایمن و ایزوله کنید: پیش از خارج کردن ترموکوپل، تجهیز باید از نظر دما، فشار و انرژیهای خطرناک ایمن و ایزوله شده باشد.
۲. مشخصات سنسور را ثبت کنید: نوع ترموکوپل، طول، قطر، جنس غلاف، نوع اتصال، محدوده دمایی و مشخصات ترموول ثبت شود.
۳. علت خرابی را بررسی کنید: قبل از نصب سنسور جدید، شرایطی که باعث Green Rot شده است بررسی شود. اگر علت اصلی برطرف نشود، سنسور جدید نیز ممکن است با همان مشکل مواجه شود.
۴. ترموکوپل مناسب انتخاب کنید: سنسور جایگزین باید از نظر Type، محدوده دما، جنس غلاف و ساختار مکانیکی با شرایط فرآیند سازگار باشد.
۵. نصب و اتصال را کنترل کنید: قطبیت سیمها، اتصالات، کابل جبران یا Extension و ورودی سیستم اندازهگیری باید مطابق مشخصات ترموکوپل بررسی شود.
۶. عملکرد سنسور جدید را آزمایش کنید: پس از راهاندازی، مقدار اندازهگیریشده با شرایط واقعی فرآیند و در صورت امکان با یک مرجع مناسب مقایسه شود.
آیا تعویض سیم بهجای تعویض ترموکوپل امکانپذیر است؟
در برخی مجموعهها امکان تعویض بخش سیم وجود دارد، اما اگر سیم دچار تغییرات متالورژیکی ناشی از Green Rot شده باشد، تعمیر صرفاً با حذف قسمت آسیبدیده همیشه راهکار مناسبی نیست. در کاربردهای حساس، معمولاً باید وضعیت کل مجموعه و علت ایجاد خرابی بررسی شود.
همچنین هنگام تعویض نباید تنها ظاهر سنسور ملاک قرار گیرد؛ نوع آلیاژ، کلاس عملکرد، شرایط دما و سازگاری با سیستم اندازهگیری نیز باید بررسی شود.
کلیک کنید:خرید سیم ترموکوپل اصل با بهترین قیمت بازار
جهت مطالعه ی تفاوت سیم جبرانساز و سیم واقعی ترموکوپل کلیک کنید.
چگونه از Green Rot جلوگیری کنیم؟
برای کاهش احتمال ایجاد Green Rot، انتخاب صحیح ترموکوپل برای شرایط فرآیند اهمیت زیادی دارد. در کاربردهای دمای بالا باید نوع آلیاژ، کیفیت سیم، محدوده دمایی، شرایط اتمسفر و روش محافظت از سنسور بررسی شود.
استفاده از غلاف یا ترموول مناسب نیز میتواند از تماس مستقیم سنسور با برخی شرایط نامطلوب محیطی جلوگیری کند؛ البته انتخاب غلاف باید با توجه به دما، فشار، نوع سیال و شرایط فرآیند انجام شود.
همچنین نباید ترموکوپل Type K را صرفاً به دلیل محدوده دمایی آن برای تمام کاربردهای دمای بالا مناسب دانست. در برخی فرآیندها ممکن است نوع دیگری از ترموکوپل یا طراحی متفاوت سنسور انتخاب مناسبتری باشد.
جمعبندی
Green Rot در ترموکوپل تایپ K یک پدیده مرتبط با اکسیداسیون انتخابی کروم در سیم مثبت Chromel است که بیشتر در کاربردهای دمای بالا و شرایط اتمسفری نامناسب مشاهده میشود. این پدیده میتواند خواص ترموالکتریکی سیم را تغییر داده و موجب خطای اندازهگیری، ناپایداری سیگنال یا حتی خرابی ترموکوپل شود.
برای تشخیص، باید شرایط فرآیند، ظاهر سیم، پیوستگی مدار و خروجی ترموکوپل بررسی شود. در صورت تأیید خرابی، پیش از نصب سنسور جدید باید علت اصلی ایجاد Green Rot مشخص شود تا خرابی مجدداً تکرار نشود.
سوالات متداول
Green Rot به پدیدهای گفته میشود که در اثر اکسیداسیون انتخابی کروم در سیم مثبت Chromel رخ میدهد و میتواند خواص ترموالکتریکی سیم را تغییر دهد.
بله. تغییر ترکیب و خواص سیم Chromel میتواند خروجی ترموکوپل را تغییر داده و موجب اختلاف بین دمای واقعی و دمای اندازهگیریشده شود.
دمای بالا همراه با شرایط اتمسفری نامناسب و اکسیژن ناکافی از عوامل مهم ایجاد این پدیده هستند.
خیر. تغییر رنگ بهتنهایی برای تشخیص قطعی کافی نیست و باید وضعیت سیم، خروجی ترموکوپل و شرایط کاری نیز بررسی شود.
بسته به میزان آسیب و نوع ساختار سنسور ممکن است تعمیر فنی امکانپذیر باشد، اما در مواردی که خواص سیم تغییر کرده است، تعویض سنسور راهکار مطمئنتری است.
نوع ترموکوپل، محدوده دما، جنس غلاف، طول و قطر سنسور، نوع اتصال، شرایط فرآیند و سازگاری آن با سیستم اندازهگیری باید بررسی شود.
