ترموکوپل صفر ثانیه نوعی سنسور دمایی فوق‌سریع و بسیار دقیق است که با طراحی ویژه و استفاده از اتصال گرم لخت (Exposed Junction)، قادر است در کسری از ثانیه، تغییرات دما را حس کرده و واکنشی تقریباً لحظه‌ای ارائه دهد. این نوع ترموکوپل‌ها برای کاربردهایی طراحی شده‌اند که در آن، سرعت پاسخ‌گویی به تغییرات دما نقشی حیاتی در کنترل فرایند، ایمنی سیستم یا صحت داده‌های آزمایشگاهی دارد.
تعریف ترموکوپل صفر ثانیه
ترموکوپل صفر ثانیه که با عنوان علمی‌تر Ultra Fast Response Thermocouple یا High-Speed Thermocouple شناخته می‌شود، در حقیقت یک سنسور دمایی بسیار سریع‌العمل است که طراحی آن به‌گونه‌ای بهینه‌سازی شده تا بتواند در کمترین زمان ممکن (اغلب کمتر از ۰.۲ ثانیه) به تغییرات دمای محیط پاسخ دهد و این تغییر را به‌صورت لحظه‌ای به سیگنال ولتاژ قابل اندازه‌گیری تبدیل کند.
ما در این مقاله به بررسی انواع ترموکوپل در ابزاردقیق پرداخته ایم.
این عملکرد به‌طور مستقیم از اصول ترموالکتریک قانون سیبک (Seebeck Effect) پیروی می‌کند، که در آن اختلاف دما بین دو نقطه از یک مدار بسته متشکل از دو فلز ناهمجنس، باعث تولید ولتاژ الکتریکی می‌شود. در ترموکوپل صفر ثانیه، هدف آن است که:
- جرم حرارتی سیم‌ها و اتصال گرم (hot junction) به حداقل برسد،
- رسانایی حرارتی تا حد امکان بالا باشد،
- و تاخیر حرارتی به‌واسطه غلاف یا مواد میانی به صفر میل کند.
خواندن این مقاله را از دست ندهید: انواع غلاف ترموکوپل برای دماهای بالا
اجزای و ساختار ترموکوپل صفر ثانیه
ترموکوپل صفر ثانیه دارای اجزایی بهینه‌شده با هدف تسریع در پاسخ‌دهی حرارتی است. در جدول زیر ساختار فنی دقیق آن را مشاهده می‌کنید:
| جزء فنی | توضیح دقیق مهندسی |
|---|---|
| اتصال گرم (Junction) | به‌صورت کاملاً لخت، در تماس مستقیم با محیط یا سطح داغ، بدون غلاف حفاظتی |
| قطر سیم‌ها | قطر بین ۰.۰۵ تا ۰.۲۵ میلی‌متر از آلیاژهای استاندارد ترموکوپل (کرومل/آلومل یا آهن/کنستانتان) |
| عایق‌بندی سیم‌ها | عایق‌های بسیار نازک از جنس تفلون نسوز، فیبر سرامیکی، شیشه بافته یا هیچ‌گونه عایق در نوک سنسور |
| غلاف خارجی | اغلب بدون غلاف یا با غلاف بسیار نازک از اینکونل 600، استیل 316 یا شیشه نسوز برای محافظت موقت |
| نوع اتصال به سیستم | می‌تواند سیمی، کانکتوری (Mini Plug)، یا حتی جوشی باشد، بسته به محل کاربرد |
| نصب | اغلب بدون ترموول، نصب مستقیم در معرض حرارت، یا اتصال سطحی با خمیر حرارتی ویژه |
زمان پاسخ‌دهی: T63 و T90 در ترموکوپل صفر ثانیه
مفهوم زمان پاسخ‌دهی در سنسورهای حرارتی با دو عدد کلیدی بیان می‌شود:
- T63: مدت زمانی که سنسور به ۶۳٪ تغییر دمای واقعی برسد
- T90: مدت زمانی که سنسور به ۹۰٪ تغییر دمای واقعی برسد
برای ترموکوپل صفر ثانیه، مقادیر این دو شاخص به‌صورت خارق‌العاده‌ای پایین هستند:
| شرایط تست | T63 (میلی‌ثانیه) | T90 (میلی‌ثانیه) |
|---|---|---|
| هوای ساکن ۲۰۰ درجه سانتی‌گراد | ~90 ms | ~180 ms |
| جریان هوا با سرعت ۱ متر بر ثانیه | ~50 ms | ~100 ms |
| نصب روی سطح داغ با خمیر حرارتی ویژه | ~40 ms | ~90 ms |
تست‌های عملکرد ترموکوپل صفر ثانیه
جهت بررسی صحت عملکرد و زمان پاسخ واقعی ترموکوپل‌های سریع، در آزمایشگاه‌های معتبر از روش‌های زیر استفاده می‌شود:
- شوک حرارتی سریع: غوطه‌ور کردن سنسور در سیال داغ و ثبت لحظه‌ای دما
- مقایسه با سنسور مرجع لیزری: بررسی پاسخ سنسور نسبت به دمای قرائت‌شده توسط ترمومتر لیزری با پاسخ ۵ میلی‌ثانیه
- اسیلوسکوپ دیجیتال: برای مشاهده پالس ولتاژ تولیدشده در زمان تحریک حرارتی لحظه‌ای

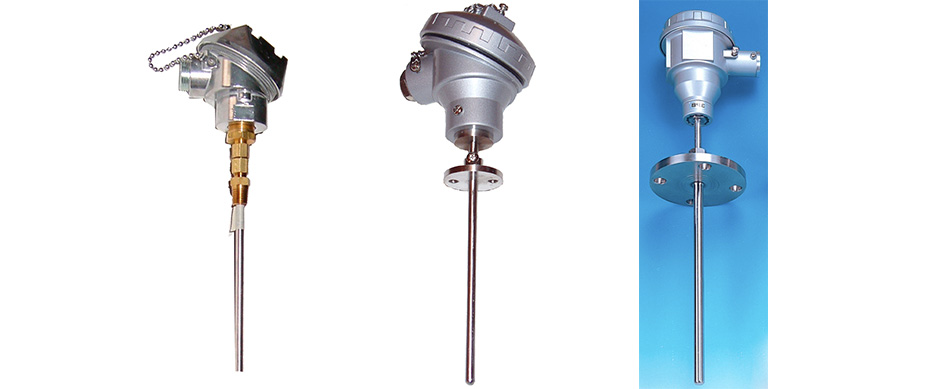

مقایسه با ترموکوپل معمولی
| شاخص عملکردی | ترموکوپل معمولی | ترموکوپل صفر ثانیه |
|---|---|---|
| زمان پاسخ (T90) | ۲ تا ۸ ثانیه | کمتر از ۰.۲ ثانیه |
| نوع اتصال گرم | پوشیده با غلاف | آشکار بدون پوشش |
| دقت لحظه‌ای | متوسط | بسیار بالا (تا ۰.۱°C) |
| مقاومت مکانیکی | بالا | پایین (مخصوص کاربردهای خاص) |
| حساسیت به نویز | پایین‌تر | نیازمند فیلتر یا کابل شیلددار |
| قیمت | متوسط | بالاتر به‌واسطه ساخت پیچیده |
شما می توانید در این مقاله با انواع اتصالات ترموکوپل آشنا شوید.
کاربردهای صنعتی ترموکوپل صفر ثانیه
- موتورهای توربوجت و پیستونی: تشخیص لحظه‌ای دمای اگزوز
- تزریق پلاستیک با سرعت بالا: پایش دقیق دمای قالب و نازل
- مراکز تحقیقاتی انرژی و احتراق: تست عملکرد شعله
- خطوط تولید دارویی و غذایی حساس: کنترل سریع دما برای حفظ کیفیت
- صنایع نظامی و فضایی: تست آتش، انفجار و احتراق
- تجهیزات آزمایشگاهی فوق‌دقیق: نظارت بر واکنش‌های سریع گرمازا/گرماگیر
نکات مهم در انتخاب و نصب ترموکوپل سریع‌العمل
برای آنکه عملکرد سریع و دقیق ترموکوپل صفر ثانیه حفظ شود، رعایت موارد زیر ضروری است:
- استفاده از کابل رابط شیلددار برای کاهش نویز
- پرهیز از طول کابل زیاد برای حفظ دقت ولتاژ
- نصب مستقیم در معرض حرارت، بدون مانع حرارتی
- در کاربردهای تماسی، استفاده از خمیر حرارتی با رسانایی بالا
- بررسی دقت با ابزار کالیبراسیون دمایی سریع
چرا ساتراپ دما انتخاب اول برای خرید و ساخت انواع ترموکوپل است؟
در ساخت ترموکوپل‌هایی با چنین دقت و ظرافت بالا، کوچک‌ترین بی‌دقتی در انتخاب متریال، جوشکاری میکرو، عایق‌بندی، یا قطر سیم، می‌تواند عملکرد دستگاه را کاملاً مختل کند. گروه صنعتی ابزاردقیق ساتراپ دما با در اختیار داشتن تجهیزات ساخت دقیق، دستگاه‌های میکرو‌جوش و تیم طراحی خبره، به‌تنهایی در ایران توانایی تولید سری کامل انواع ترموکوپل‌ها را دارد.
ویژگی‌های اختصاصی ساتراپ دما:
- توانایی ساخت ترموکوپل‌های سریع در انواع تایپ K، J، T، E و N
- امکان ساخت سفارشی با قطر ۰.۱۵ تا ۰.۲۵ میلی‌متر
- پشتیبانی از ترموکوپل‌های چندگانه با junction چندگانه برای تست همزمان
- گارانتی عملکرد سرعت
- ارسال به سراسر ایران در بسته‌بندی محافظ ضد نویز و ضد ضربه
