روتامتر چیست؟ و انواع روتامتر کدامند؟

روتامتر یکی از مهم‌ترین ابزارهای اندازه‌گیری جریان سیالات است که در صنایع مختلف از جمله آب، گاز، روغن، شیمیایی و سیستم‌های گرمایشی و سرمایشی کاربرد دارد و عملکرد صحیح آن به شدت بر دقت اندازه‌گیری، کنترل فرآیند و ایمنی سیستم تأثیرگذار است؛ این ابزار با استفاده از شناور داخلی یا سنسورهای الکترونیکی میزان جریان سیال را نشان می‌دهد و امکان پایش لحظه‌ای و دقیق را برای اپراتورها فراهم می‌کند. انتخاب نوع مناسب روتامتر، نحوه نصب صحیح، کالیبراسیون دقیق و نگهداری دوره‌ای، همگی نقش حیاتی در افزایش عمر مفید ابزار و تضمین عملکرد بهینه سیستم دارند.

روتامتر چیست؟

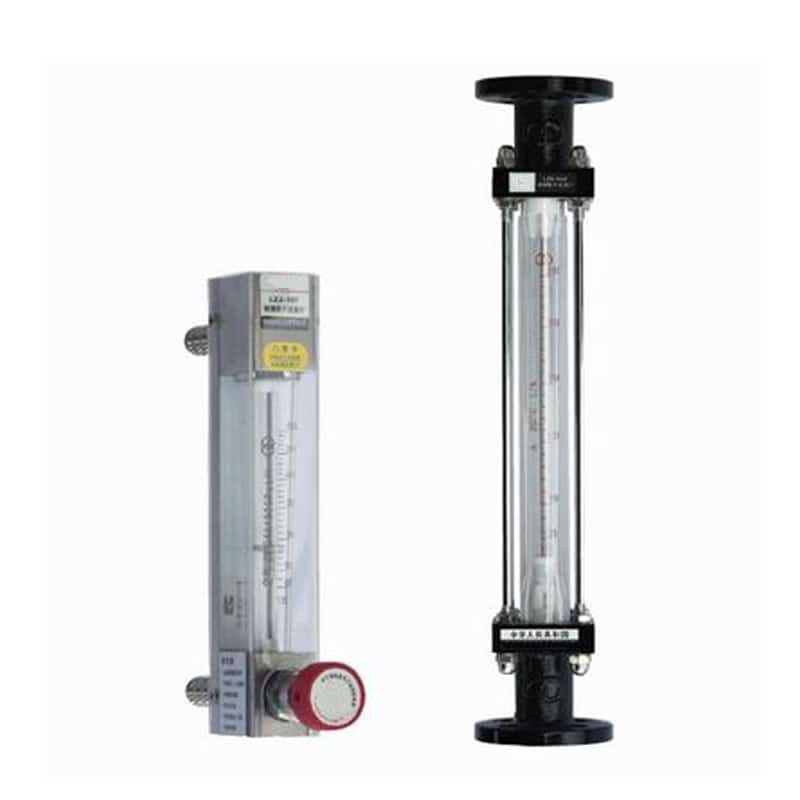

روتامتر ابزاری است که برای اندازه‌گیری جریان سیال به صورت دقیق و پایدار طراحی شده و شامل یک لوله شفاف یا مقیاس‌دار، شناور داخلی و اتصالات ورودی و خروجی سیال می‌باشد. جریان سیال باعث حرکت شناور می‌شود و ارتفاع آن با میزان جریان متناسب است؛ این اصل باعث می‌شود که کاربران بتوانند به راحتی و بدون نیاز به تجهیزات پیچیده، جریان واقعی را مشاهده و تحلیل کنند.

روتامترها به دو دسته کلی مکانیکی و دیجیتال تقسیم می‌شوند:

• روتامتر مکانیکی: شناور در لوله شفاف قرار دارد و میزان جریان با ارتفاع شناور نمایش داده می‌شود. این نوع ساده، مقاوم و بدون نیاز به برق است و برای اکثر سیالات و فشارهای متوسط مناسب می‌باشد.
• روتامتر دیجیتال یا الکترونیکی: مجهز به سنسور جریان و نمایشگر دیجیتال است که دقت بالاتر و امکان ثبت داده‌های لحظه‌ای را فراهم می‌کند و به راحتی می‌تواند به سیستم‌های مانیتورینگ و اتوماسیون صنعتی متصل شود.

انواع روتامتر و کاربرد هر کدام

۱. روتامتر مکانیکی (Float Type)

• شناور در داخل لوله شفاف حرکت می‌کند و ارتفاع آن متناسب با جریان سیال است.
• مناسب برای اکثر سیالات و فشارهای متوسط، بدون نیاز به برق و پیچیدگی‌های الکترونیکی.
• کاربرد: خطوط آب و گاز، سیستم‌های گرمایشی و سرمایشی، و صنایع نیمه‌صنعتی.

۲. روتامتر دیجیتال یا الکترونیکی

• دارای سنسور جریان و نمایشگر دیجیتال برای ثبت داده‌های دقیق و لحظه‌ای.
• مناسب برای سیستم‌های حساس که نیاز به دقت بالا و اتصال به اتوماسیون دارند.
• کاربرد: خطوط شیمیایی، آزمایشگاهی و صنایع فرآیندی با نیاز به پایش مداوم.

۳. روتامتر با تیغه یا پره (Rotameter Vortex)

• مناسب برای جریان‌های توربولنت و سیالات با ویسکوزیته بالا.
• تیغه‌ها باعث پایش دقیق جریان در شرایط غیرخطی و پرتنش می‌شوند.
• کاربرد: صنایع شیمیایی و نفتی که جریان سیال پیچیده و غیرپایدار است.

۴. روتامتر صنعتی با بدنه مقاوم به خوردگی

• بدنه و اجزای داخلی از مواد مقاوم در برابر خورندگی ساخته شده‌اند.
• مناسب برای سیالات شیمیایی، اسیدها، بازها و روغن‌های صنعتی.
• کاربرد: صنایع پتروشیمی، آزمایشگاهی و فرآیندهای خورنده.

کاربردهای روتامتر در صنایع

روتامترها نقش مهمی در پایش و کنترل جریان سیالات دارند و کاربردهای آن‌ها عبارتند از:

• اندازه‌گیری جریان آب سرد و گرم در سیستم‌های گرمایشی و سرمایشی (HVAC)
• کنترل جریان گاز در خطوط صنعتی و آزمایشگاهی
• پایش جریان روغن و سیالات شیمیایی در فرآیندهای صنعتی
• استفاده در آزمایشگاه‌ها و مراکز تحقیقاتی برای اندازه‌گیری دقیق جریان
• اتصال به سیستم‌های مانیتورینگ و اتوماسیون برای تحلیل داده‌های لحظه‌ای

نکات فنی و ایمنی هنگام استفاده از روتامتر

1. نصب صحیح: روتامتر باید در مسیر جریان و در موقعیت عمودی نصب شود تا ارتفاع شناور و جریان واقعی با دقت اندازه‌گیری شوند.
2. پیشگیری از ورود هوا و حباب: وجود حباب در مسیر سیال باعث خوانش اشتباه جریان می‌شود، بنابراین مسیر ورودی باید بدون نشتی و هواگیری شود.
3. رعایت محدوده دما و فشار: هر نوع روتامتر دارای محدودیت دما و فشار مشخص است و استفاده خارج از این محدوده باعث آسیب و کاهش دقت می‌شود.
4. نگهداری دوره‌ای: مسیر عبور سیال باید تمیز شود و شناور بررسی گردد تا رسوب و گرفتگی باعث کاهش عملکرد نگردد.
5. آموزش اپراتورها: کاربران و تکنسین‌ها باید با نحوه خواندن دقیق مقیاس، تنظیم فشار و تشخیص خرابی آشنا باشند.

مزایا و محدودیت‌ها

مزایا:

• نمایش مستقیم جریان با دقت بالا
• نصب و استفاده ساده در انواع خطوط
• امکان پایش لحظه‌ای و ثبت داده‌ها در نمونه‌های دیجیتال
• مقاومت در برابر شرایط مختلف سیال و محیط

محدودیت‌ها:

• در روتامترهای مکانیکی، جریان‌های بسیار کم یا بسیار زیاد ممکن است دقت کمتری داشته باشند
• نیاز به نصب صحیح و عمودی برای خوانش دقیق
• روتامتر دیجیتال نیازمند منبع تغذیه و تجهیزات اتصال به مانیتورینگ

نتیجه‌گیری

روتامتر یک ابزار حیاتی برای اندازه‌گیری و پایش جریان سیالات در صنایع مختلف است که با انواع مکانیکی، دیجیتال، تیغه‌ای و مقاوم در برابر خوردگی عرضه می‌شود و هر کدام کاربرد و مزایای خاص خود را دارند؛ انتخاب نوع مناسب، نصب صحیح، کالیبراسیون دقیق و نگهداری دوره‌ای باعث می‌شود که روتامتر عملکرد بهینه داشته باشد، دقت اندازه‌گیری افزایش یابد و عمر مفید سیستم طولانی‌تر شود.

سوالات متداول

۱: روتاتر چیست و چه کاربردی دارد؟

• روتاتر ابزاری برای اندازه گیری جریان سیالات به صورت دقیق و پایدار است که شامل شناور داخلی و لوله شفاف یا سنسور دیجیتال است و کاربرد آن در پایش جریان آب، گاز، روغن و سیالات صنعتی می‌باشد.

۲: انواع روتاتر کدامند و چه تفاوتی دارند؟

• روتاترها به چهار دسته اصلی تقسیم می‌شوند:
  1. مکانیکی (نوع شناور): ساده و مقاوم، مناسب جریان متوسط
  2. دیجیتال/الکترونیکی: دقت بالا، قابل اتصال به سیستم‌های مانیتورینگ
  3. تیغه‌های (گرداب): جریان‌های توربولنت و سیالات ویسکوز
  4. مقاوم به خوردگی: مناسب سیالات شیمیایی و خورنده

3: روتاتر مکانیکی بهتر است یا دیجیتال؟

• روتاتر مکانیکی برای کاربردهای عمومی و خطوط ساده مناسب است، اما روتاتر دیجیتال برای دقت بالا، ثبت داده و اتصال به سیستم اتوماسیون صنعتی کاربردی است.

۴: چگونه روتاتر را نصب کنیم و کالیبره کنیم؟

• نصب عمودی و در مسیر باید جریان باشد، هواگیری انجام شود و کالیبراسیون بر اساس مستقیم استاندارد استاندارد کارخانه انجام شود تا جریان دقیق حاصل شود.

5: نکات ایمنی هنگام استفاده از روتاتر چیست؟

• رعایت دما و فشار، جلوگیری از ورود هوا و حباب در مسیر، استفاده از ابزار مناسب و نگهداری دوره‌ای باعث افزایش ایمنی و دقت روتامتر می‌شود.
