در پروژههای صنعتی، پایداری و دقت سیگنالهای آنالوگ و دیجیتال، ستون فقرات سیستمهای کنترلی (مانند PLC و DCS) محسوب میشوند. کابلهای ابزار دقیق وظیفه انتقال حساسترین سیگنالها را بر عهده دارند؛ با این حال، بسیاری از مهندسان و تکنسینها با پدیده «نویز گرفتن کابل ابزار دقیق» و پیامدهای آن از جمله نوسان در مقادیر سنسورها یا ارسال فرمانهای اشتباه دستوپنج نرم میکنند.
در این مقاله، به بررسی ریشههای اصلی این تداخلات پرداخته و راهکارهای مهندسی برای حذف نویز در پروژههای صنعتی را برای شما تشریح میکنیم.
چرا کابل ابزار دقیق دچار نویز میشود؟ (علل اصلی)
نویز الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) دشمن اصلی سیگنالهای ابزار دقیق هستند. دلایل بروز این اختلال عبارتند از:
- مجاورت با کابلهای قدرت: عبور موازی کابلهای سیگنال در کنار کابلهای فشار قوی یا تغذیه موتورها که باعث القای ولتاژ مزاحم میشود.
- ارتینگ و گراندینگ غیراصولی: ایجاد «لوپ زمین» (Ground Loop) که باعث میشود جریانهای ناخواسته از طریق شیلد کابل به تجهیزات حساس وارد شوند.
- استفاده از کابلهای غیراستاندارد: عدم وجود شیلد باکیفیت یا طراحی غیرصنعتی کابل.
- تجهیزات نویززا: نزدیکی کابلها به اینورترها (VFD)، کنتاکتورهای بزرگ، الکتروموتورها و ترانسفورماتورها.
- اتصال نادرست شیلد: اتصال غیرحرفهای شیلد که به جای محافظت، خود به آنتن جذب نویز تبدیل میشود.
کلیک کنید:بررسی کامل ترموکوپل J + کابل، جدول و رنج دما
۵ روش کلیدی برای حذف نویز در کابل ابزار دقیق
برای تضمین سلامت سیگنال، رعایت استانداردهای زیر الزامی است:
۱. استفاده از کابل شیلددار مرغوب

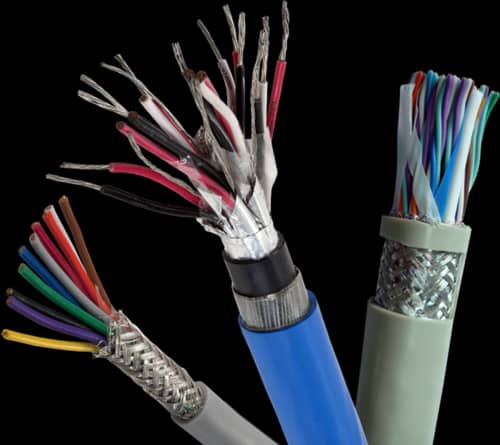

همواره از کابلهای مخصوص ابزار دقیق (Instrument Cable) با شیلد فویل (Al-Mylar) یا بافت مسی استفاده کنید. این شیلدها نقش فاراده (Faraday Cage) را ایفا کرده و تداخلات محیطی را دفع میکنند.
۲. رعایت حریم کابلکشی (جداسازی مسیرها)
کابلهای ابزار دقیق را از سینیهای مجزا عبور دهید. طبق استاندارد، فاصله ایمن بین کابلهای سیگنال و قدرت باید رعایت شود. در صورت تقاطع، کابلها باید با زاویه ۹۰ درجه (عمود) از یکدیگر عبور کنند.
۳. استفاده از کابلهای زوج بههمتابیده (Twisted Pair)
ساختار زوجهای بههمتابیده باعث میشود نویز القا شده روی هر دو رشته، اثر یکدیگر را خنثی کنند. این تکنولوژی سادهترین راهکار برای افزایش ایمنی سیگنال در برابر نویزهای دیفرانسیلی است.
۴. اجرای استاندارد ارتینگ و اتصال شیلد
شیلد کابل باید طبق نقشه فنی، تنها از یک سمت (معمولاً سمت تجهیزات کنترلی) به زمین متصل شود تا از تشکیل لوپ زمین جلوگیری شود.
۵. بهرهگیری از ایزولاتورهای سیگنال (Signal Isolators)
در محیطهای بهشدت نویزدار (مانند نزدیک کورههای القایی یا درایوهای بزرگ)، استفاده از ایزولاتورهای آنالوگ، ارتباط الکتریکی مستقیم را قطع کرده و هرگونه پتانسیل نویز محیطی را از تجهیزات شما ایزوله میکند.
خواندن این مقاله را از دست ندهید:کابل RTD چیست؟ بررسی ویژگیها و کاربردهای آن
سوالات متداول (FAQ)
۱. نویز گرفتن کابل ابزار دقیق چه علائمی دارد؟
نوسان مداوم مقادیر در HMI، خطاهای متناوب در ورودیهای PLC، و عدم پایداری در عملکرد عملگرها از علائم اصلی آن است.
۲. آیا شیلد کابل را باید به دو سر زمین متصل کرد؟
خیر؛ در اکثر سیستمهای ابزار دقیق، اتصال شیلد از یک سمت توصیه میشود تا از ایجاد جریانهای گردشی (لوپ زمین) جلوگیری شود.
۳. بهترین فاصله بین کابل قدرت و ابزار دقیق چقدر است؟
حداقل ۳۰ سانتیمتر توصیه میشود. در صورت استفاده از جداکننده فلزی یا لولههای فولادی (Conduit)، این فاصله میتواند کاهش یابد.
۴. آیا اینورترها باعث خرابی کابل ابزار دقیق میشوند؟
بله، فرکانسهای سوئیچینگ اینورترها منبع اصلی تولید نویز EMI هستند و کابلهای ابزار دقیق نباید در نزدیکی آنها یا کابلهای خروجیشان عبور کنند.
۵. برای مشاوره انتخاب کابل مناسب با چه کسی تماس بگیریم؟
برای انتخاب کابلهای ابزار دقیق استاندارد و متناسب با نیاز پروژه خود، میتوانید با کارشناسان «ساتراپ دما» در ارتباط باشید.
نتیجهگیری
نویز گرفتن کابل ابزار دقیق یک مشکل فنی رایج است که با طراحی درست و رعایت اصول کابلکشی بهراحتی قابل پیشگیری است. اگر تجهیزات شما دچار خطاهای ناخواسته شدهاند، حتماً سیستم ارتینگ و مسیر کابلکشی خود را طبق نکات بالا بررسی کنید.
آیا در پروژههای خود با مشکل تداخل سیگنال مواجه شدهاید؟ برای دریافت مشاوره تخصصی و تهیه تجهیزات باکیفیت و ضد نویز، همین حالا با کارشناسان ما در «ساتراپ دما» تماس بگیرید.
