در تمام صنایع مدرن، از نفت و گاز، پتروشیمی، صنایع غذایی، دارویی، آب و فاضلاب، نیروگاهی تا فروشگاه‌ها و مراکز خدمات صنعتی، کنترل دقیق سطح مایعات و حتی جامدات در مخازن، تانکرها و خطوط تولید یکی از ضروری‌ترین نیازهای فرآیندی است. بدون کنترل سطح مناسب، خطراتی مانند سرریز مخازن، کمبود مواد اولیه، توقف تولید، هدررفت منابع، آسیب به تجهیزات و کاهش کیفیت محصول نهایی به‌شدت افزایش می‌یابد.
در این میان، شیر کنترل سطح به‌عنوان ابزاری کلیدی و حیاتی در فرآیندهای صنعتی عمل می‌کند و با تنظیم خودکار جریان ورودی یا خروجی مایعات و بعضاً جامدات، سطح مخازن را در محدوده موردنظر حفظ می‌کند. فروشگاه تخصصی ساتراپ دما ارائه‌دهنده انواع کنترل سطح صنعتی و فروشگاهی، همراه با خدمات مشاوره و نصب تخصصی، امکان انتخاب و بهره‌برداری از تجهیزات با کیفیت و دقیق را برای تمام صنایع فراهم کرده است.
شیر کنترل سطح چیست و چگونه کار می‌کند؟
شیر کنترل سطح (Level Control Valve) یک ابزار صنعتی حیاتی است که برای کنترل و تنظیم سطح مایعات یا جامدات در مخازن، تانک‌ها و خطوط تولید به کار می‌رود، به‌گونه‌ای که سطح ماده همیشه در محدوده مورد نظر باقی بماند و از سرریز یا کمبود آن جلوگیری شود. این شیرها به‌صورت مکانیکی، الکترونیکی یا ترکیبی طراحی می‌شوند و در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاهی، غذایی، دارویی و حتی فروشگاهی کاربرد دارند.
با استفاده از شیر کنترل سطح، فرآیندهای تولید بهینه‌تر شده، هدررفت مواد کاهش پیدا می‌کند و ایمنی تجهیزات و کارکنان افزایش می‌یابد. همچنین این شیرها با تجهیزاتی مانند سنسور RTD و ترموکوپل‌ها در سیستم‌های ابزار دقیق و اتوماسیون صنعتی قابل ادغام هستند و کنترل دقیق سطح همراه با دما را فراهم می‌کنند.
عملکرد شیر کنترل سطح
عملکرد شیر کنترل سطح بر اساس تغییر سطح ماده و باز یا بسته شدن مسیر جریان صورت می‌گیرد. بسته به نوع شیر، مکانیسم‌های زیر ممکن است اعمال شوند:

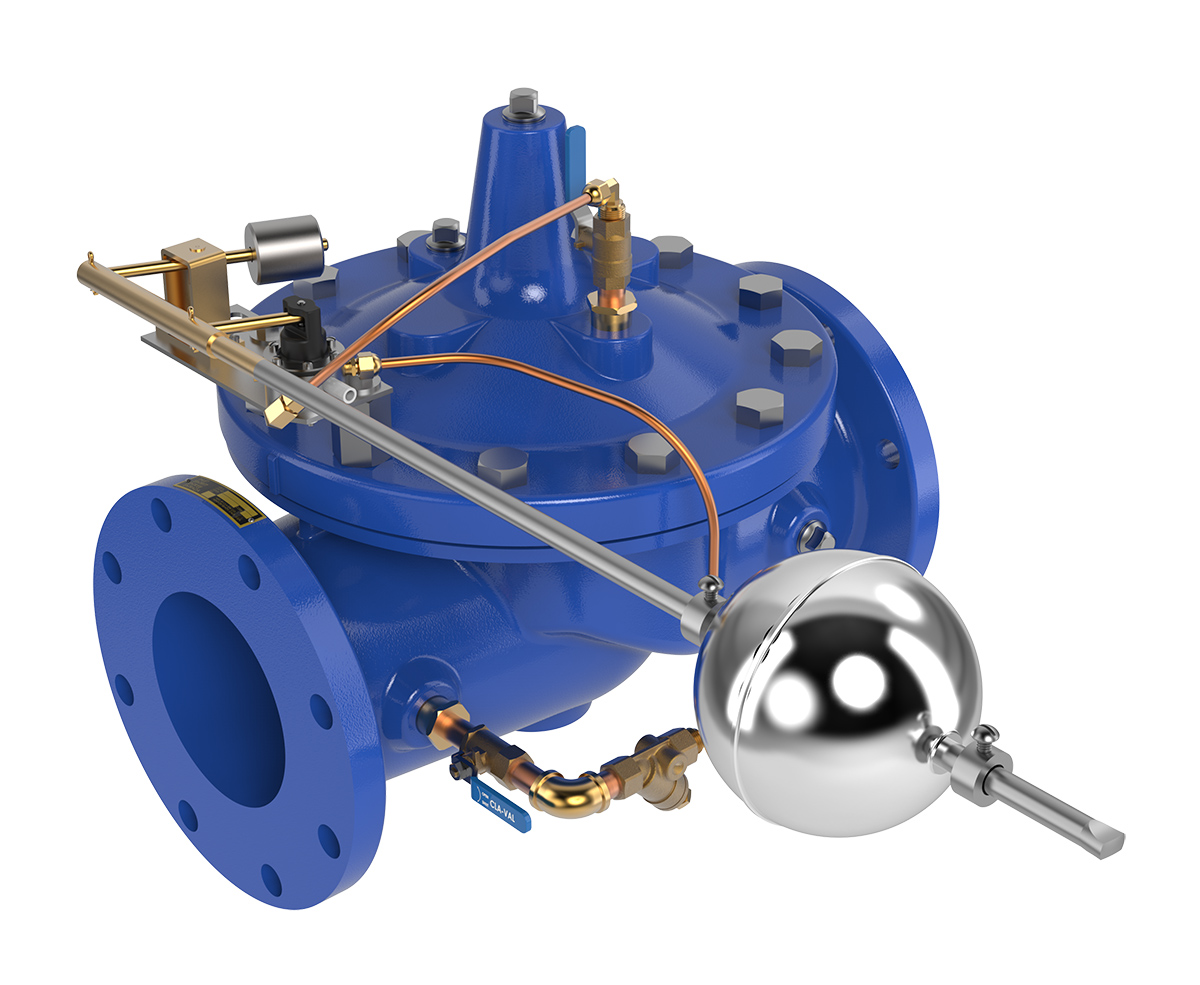

- شیر مکانیکی با شناور (Float Valve)
- شامل یک شناور متصل به اهرم یا محور شیر است.
- با بالا رفتن سطح مایع، شناور بالا می‌آید و شیر مسیر ورود مایع را می‌بندد.
- با کاهش سطح مایع، شناور پایین آمده و شیر باز می‌شود تا مخزن پر شود.
- کاربرد: مخازن روغن، آب، مواد شیمیایی و صنایع فروشگاهی.
- شیر الکترونیکی یا خودکار (Electronic Level Control Valve)
- مجهز به سنسورهای الکترونیکی یا خازنی که سطح مایع یا جامد را اندازه‌گیری می‌کنند.
- سیگنال‌ها به اکچویتور یا PLC ارسال شده و شیر به‌طور خودکار باز یا بسته می‌شود.
- دقت بسیار بالا در صنایع حساس مانند پتروشیمی، دارویی و نیروگاهی.
- شیر ترکیبی (Hybrid Valve)
- ترکیبی از مکانیکی و الکترونیکی برای دقت و اطمینان بیشتر.
- می‌تواند هم سطح مایع و هم دما یا فشار را کنترل کند.
- استفاده: خطوط تولید صنعتی که نیاز به کنترل همزمان چند پارامتر دارند.
اگر به دنبال آشنایی با انواع کنترل سطح یا لول کنترل هستید تما کلیک کنید.
انواع شیر کنترل سطح
شیرهای کنترل سطح بر اساس مکانیزم عملکرد، نوع سیال و کاربرد صنعتی به چند دسته اصلی تقسیم می‌شوند:
1. شیر کنترل سطح مکانیکی (Mechanical Level Control Valve)
این نوع شیر بر پایه مکانیزم شناور یا فلوتر عمل می‌کند.
- عملکرد: شناور متصل به اهرم یا محور شیر با تغییر سطح مایع بالا و پایین می‌رود و مسیر ورود یا خروج مایع را باز یا بسته می‌کند.
- مزایا: ساده، قابل اعتماد، نیاز به برق ندارد، مناسب برای محیط‌های صنعتی و فروشگاهی با بودجه محدود.
- کاربردها: مخازن روغن، آب و مواد شیمیایی، سیستم‌های فروشگاهی پر و خالی کردن تانک‌ها.
2. شیر کنترل سطح الکترونیکی (Electronic Level Control Valve)
این شیرها از سنسورهای الکترونیکی، خازنی، فرکانسی یا اولتراسونیک برای اندازه‌گیری سطح مایع یا جامد استفاده می‌کنند.
- عملکرد: سنسور سطح را اندازه‌گیری می‌کند و سیگنال به اکچویتور، PLC یا سیستم کنترل هوشمند ارسال می‌شود تا شیر باز یا بسته شود.
- مزایا: دقت بالا، امکان کنترل از راه دور، قابلیت اتصال به سیستم اتوماسیون صنعتی.
- کاربردها: صنایع پتروشیمی، دارویی، نیروگاهی و خطوط تولید حساس.
3. شیر کنترل سطح ترکیبی (Hybrid Level Control Valve)
این نوع شیر مکانیکی و الکترونیکی را ترکیب می‌کند تا دقت و اطمینان بیشتری فراهم شود.
- عملکرد: با استفاده از شناور برای کنترل اولیه و سنسورهای الکترونیکی برای کنترل دقیق، سطح مایع یا جامد را تنظیم می‌کند.
- مزایا: دو برابر ایمنی، کاهش خطا، کنترل همزمان چند پارامتر (سطح، دما، فشار).
- کاربردها: خطوط تولید پیشرفته صنعتی و فروشگاهی که نیاز به کنترل دقیق دارند.
4. شیر کنترل سطح با اکچویتور (Actuated Level Control Valve)
- عملکرد: اکچویتور بر اساس سیگنال الکترونیکی یا پنوماتیکی شیر را باز یا بسته می‌کند.
- مزایا: امکان کنترل از راه دور، سرعت عملکرد بالا، مناسب برای مخازن بزرگ یا خطوط تولید صنعتی.
- کاربردها: صنایع نفت و گاز، نیروگاهی و شیمیایی.
5. شیر کنترل سطح فشار متغیر (Pressure Dependent Level Control Valve)
- عملکرد: با استفاده از اختلاف فشار بین مخزن و محیط، سطح مایع کنترل می‌شود.
- مزایا: بدون نیاز به سنسور، مکانیزم ساده، مناسب برای مایعات با ویسکوزیته بالا.
- کاربردها: مخازن روغن، مواد شیمیایی غلیظ و صنایع فروشگاهی با سیالات سنگین.
ویژگی‌ها و مزایا
- مزایای استفاده از شیر کنترل سطح در صنایع مختلف – چگونه کنترل دقیق سطح باعث افزایش بهره‌وری و کاهش هدررفت مواد می‌شود.
- ایمنی صنعتی با شیر کنترل سطح – پیشگیری از سرریز مخازن، کاهش ریسک حوادث و حفاظت از تجهیزات حساس.
- صرفه‌جویی اقتصادی با کنترل سطح دقیق – کاهش هزینه مواد اولیه و جلوگیری از هدررفت انرژی.
- افزایش بهره‌وری خطوط تولید – بهبود عملکرد ماشین‌آلات و کاهش توقف‌های ناگهانی در تولید.
- همکاری با سنسورهای RTD و ترموکوپل – افزایش دقت اندازه‌گیری دما و سطح همزمان در مخازن صنعتی.
- پایداری در شرایط سخت محیطی – مقاومت در برابر خوردگی، فشار بالا و دماهای متغیر.
- سهولت یکپارچه‌سازی با سیستم اتوماسیون – امکان اتصال به PLC، DCS و سیستم‌های هوشمند کارخانه‌ها.
- قابلیت استفاده در صنایع فروشگاهی – مدیریت دقیق مخازن روغن، مواد شیمیایی و مایعات حساس در فروشگاه‌ها و انبارها.
- پشتیبانی تخصصی از ساتراپ دما – ارائه مشاوره فنی و تجهیزاتی برای انتخاب بهترین شیر کنترل سطح متناسب با نیاز شما.
در راستای همین مقاله شما را به مطالعه ی انواع سنسورهای کنترل سطح مایعات دعوت می نماییم.
کاربرد شیر کنترل سطح در صنایع مختلف
- نفت و گاز و پتروشیمی: کنترل سطح نفت خام، روغن صنعتی و فرآورده‌های پتروشیمی.
- صنایع غذایی و دارویی: تنظیم دقیق مواد اولیه مایع و نیمه‌جامد، حفظ کیفیت محصول و رعایت استانداردهای بهداشتی.
- آب و فاضلاب و نیروگاهی: مدیریت سطح مخازن ذخیره آب، پساب و سیستم‌های خنک‌کننده.
- صنایع گرمایشی و بخار: کنترل سطح آب و روغن در دیگ‌های بخار و سیستم‌های حرارتی.
- فروشگاه‌ها و مراکز صنعتی: نگهداری ایمن روغن، مواد شیمیایی و سایر مایعات در تانکرها و مخازن ذخیره.
نکات کلیدی در انتخاب شیر کنترل سطح
برای انتخاب شیر کنترل سطح مناسب، پارامترهای زیر باید به‌طور دقیق بررسی شوند:
- نوع مایع یا جامد: ویسکوزیته، خورندگی، دما و PH ماده.
- حجم و ابعاد مخزن: شیر باید با ظرفیت مخزن و نیاز فرآیندی هماهنگ باشد.
- نوع مکانیزم: مکانیکی برای محیط‌های ساده، الکترونیکی و هوشمند برای نیازهای دقیق و اتوماسیون صنعتی.
- مقاومت در برابر شرایط محیطی: دما، فشار، خوردگی و مواد شیمیایی.
- سهولت نصب و نگهداری: شیر باید قابلیت نصب سریع و تعمیر آسان داشته باشد.
خواندن این مقاله را از دست ندهید: کنترل سطح دیگ بخار چیست؟ نحوه تنظیم کنترل سطح دیگ بخار
فروشگاه تخصصی ساتراپ دما با ارائه مجموعه‌ای کامل ازانواع کنترل سطح، ترموکوپل‌های صنعتی، سنسورهای RTD و تجهیزات ابزار دقیق، امکان انتخاب و خرید محصول مناسب برای هر نوع کاربرد صنعتی و فروشگاهی را فراهم کرده است. کارشناسان فنی ساتراپ دما مشاوره تخصصی برای انتخاب دقیق‌ترین و بهینه‌ترین شیر کنترل سطح ارائه می‌دهند.
ارتباط شیر کنترل سطح با سایر تجهیزات ابزار دقیق
در بسیاری از خطوط صنعتی، شیر کنترل سطح با سنسورهای RTD و ترموکوپل‌ها به‌صورت یک سیستم یکپارچه کار می‌کند. به عنوان مثال:
- ترموکوپل‌ها: برای پایش دمای مایعات و جلوگیری از تغییرات ناگهانی که ممکن است روی سطح تاثیر بگذارد.
- سنسورهای RTD: برای اندازه‌گیری دقیق دمای فرآیند و کنترل همزمان سطح و دما در سیستم‌های حرارتی و بخار.
استفاده همزمان از این تجهیزات باعث کنترل کامل فرآیند، افزایش ایمنی و کاهش هدررفت مواد و انرژی می‌شود. فروشگاه ساتراپ دما انواع ترموکوپل و سنسور RTD را با کیفیت بالا، دقت عالی و قابلیت نصب آسان عرضه می‌کند.
