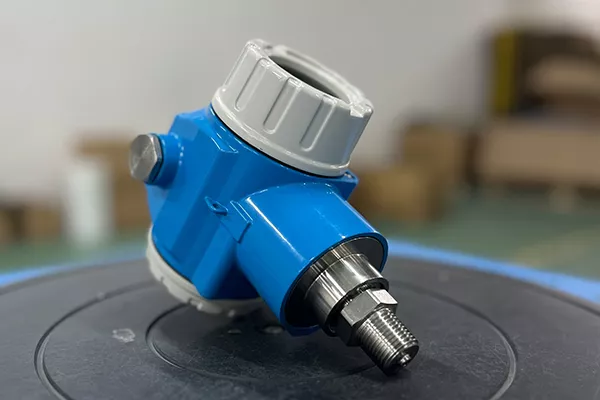

در محیطهای صنعتی حساس، خطای کوچک در اندازهگیری فشار میتواند منجر به توقف خط تولید، هدر رفتن انرژی و نقض استانداردهای ایمنی شود. ترانسمیتر فشار (Pressure Transmitter) بهعنوان سنسوری که سیگنال فیزیکی را به سیگنال استاندارد (۴-۲۰mA یا دیجیتال) تبدیل میکند، باید بالاترین سطح دقت را داشته باشد. این مقاله، نقشه راهی برای مهندسین ابزار دقیق است تا با درک عمیق مکانیزم خطا، سطح اطمینان در اندازهگیری را به حداکثر برسانند.
انواع خطاها و تأثیر آنها بر عملکرد
دقت یک ترانسمیتر بهسادگی عدد روی صفحه نمایش نیست؛ بلکه مجموعهای از محدودیتها و عدم قطعیتهاست که باید بهطور مجزا بررسی شوند.
طبقهبندی خطاهای ذاتی و محیطی
- خطاهای ایستا (Static Errors): این خطاها مربوط به دقت اندازهگیری در حالت پایداری هستند و شامل موارد زیر میشوند:
- خطای کالیبراسیون (Calibration Error): انحراف از منحنی ایدهآل خطی (Linearity). این خطا در نقاط مختلف رنج فشار، اندازهگیری میشود.
- هیسترزیس (Hysteresis): این پدیده بیانگر این است که برای یک فشار مشخص، خروجی دستگاه در مسیر افزایش فشار (Up-scale) با خروجی مسیر کاهش فشار (Down-scale) متفاوت است. این اختلاف ناشی از تغییر شکلهای الاستیک ناپایدار در المان دیافراگمی است.
- تکرارپذیری (Repeatability): این عامل تعیین میکند که ترانسمیتر چند بار میتواند در شرایط یکسان، خروجی مشابهی تولید کند. معمولاً این خطا از هیسترزیس کمتر است.
- خطاهای پویا و محیطی (Dynamic & Environmental Errors):
- اثر دما (Temperature Effect): مهمترین عامل خطا. هر سنسور دارای یک ضریب صفر حرارتی (Zero Shift per °C) و یک ضریب رنج حرارتی (Span Shift per °C) است. این ضرایب تعیین میکنند که با تغییر هر درجه سانتیگراد، سیگنال چقدر جابجا میشود.
- نویز و ارتعاش (Noise & Vibration): ارتعاشات مکانیکی فرکانس بالا، بهویژه در نزدیکی کمپرسورها، میتواند باعث ناپایداری در خروجی جریانی (Jitter) شود و قرائت را مختل کند.
کلیک کنید: چگونه خطای اندازهگیری ترانسمیتر را کاهش دهیم؟
فرآیند گامبهگام خطایابی میدانی (Field Troubleshooting)
خطایابی باید از سادهترین موارد شروع شده و به سمت پیچیدهترین مسائل برود.
1.بررسی سیگنال خروجی و اتصالات (سطح اول)
- تأیید ولتاژ و جریان: با استفاده از یک مولتیمتر کالیبرهشده، ولتاژ تغذیه (معمولاً ۲۴VDC) و جریان خروجی (۴-۲۰mA) را مستقیماً از ترمینالهای سنسور اندازهگیری کنید.
- تست حلقه (Loop Check): اگر جریان خروجی خارج از محدوده استاندارد است، مقاومت ورودی PLC/DCS را بررسی کنید. اغلب، مقاومت ورودی نامناسب باعث افت ولتاژ و خوانش نادرست میشود.
- بررسی سیمکشی: از نبود اتصالات ضعیف، زنگزدگی ترمینالها و شل بودن اتصالات مطمئن شوید.
2.ارزیابی عملکرد سنسور (سطح دوم)
- تست بدون فشار (Zero Check): فشار اعمالی به سنسور را به صفر برسانید (یا اگر در خط فشار استاتیک نصب شده، با استفاده از شیر ایزولاسیون، سنسور را از فرآیند جدا و به فشار اتمسفر برسانید). خروجی باید دقیقاً ۴.۰۰ mA باشد. هرگونه انحراف، نیاز به تنظیم مجدد صفر دارد.
- تست اشباع (Overrange Check): در صورت امکان، فشار را تا ۱۲۵٪ یا ۱۵۰٪ رنج نامی اعمال کنید. ترانسمیترهای مرغوب نباید دچار شکستگی یا تغییر دائمی دقت شوند (بررسی مشخصات فنی برای حداکثر فشار مجاز).
کالیبراسیون حرفهای: تضمین دقت در ۵ نقطه
فرآیندی است که دقت ترانسمیتر را با یک استاندارد مرجع (مانند کالیبراتور فشار قابل حمل یا Dead Weight Tester) مقایسه و تصحیح میکند. کالیبراسیون ۵ نقطهای استاندارد صنعتی است:
| نقطه کالیبراسیون | فشار اعمالی (به عنوان مثال برای رنج ۰ تا ۱۰۰ بار) | خروجی ایدهآل (mA) |
|---|---|---|
| نقطه ۱ (نقطه صفر) | ۰ بار | ۴.۰۰ mA |
| نقطه ۲ | ۲۵ بار | ۸.۰۰ mA |
| نقطه ۳ (نقطه مرکزی) | ۵۰ بار | ۱۲.۰۰ mA |
| نقطه ۴ | ۷۵ بار | ۱۶.۰۰ mA |
| نقطه ۵ (نقطه انتهایی) | ۱۰۰ بار | ۲۰.۰۰ mA |
پس از اندازهگیری خروجی واقعی در هر نقطه، تفاوت بین خروجی واقعی و ایدهآل، خطای مطلق در آن نقطه است. اگر این خطا در تمام نقاط کمتر از تلرانس مجاز باشد (مثلاً $\pm 0.25\%$ FS)، ترانسمیتر قابل قبول است.
خواندن مقاله های زیر را از دست ندهید:
انتخاب هوشمندانه برای کاهش خطاهای آینده
انتخاب اولیه تجهیز مناسب، بهترین روش پیشگیرانه است.
- اولویتبندی دقت: اگر فرآیند شما نیازمند دقت بالا است، سنسورهایی با دقت $\pm 0.1\%$ FS یا بهتر انتخاب کنید.
- جنس دیافراگم (Wetted Parts): برای سیالات خورنده، استفاده از دیافراگمهای ایزوله (Diaphragm Seals) با روغن پرشده (Fill Fluid) مناسب، از آسیب به المان سنسور جلوگیری کرده و خطای ناشی از خوردگی را حذف میکند.
- تکنولوژی سنسور: ترانسمیترهای مبتنی بر تکنولوژی پیزورزیستیو (Piezoresistive) معمولاً پاسخدهی سریعتری دارند، در حالی که سنسورهای خازنی (Capacitive) پایداری طولانیمدت بهتری در مقابل نوسانات دما نشان میدهند.
مطالعه کنید: تعمیر ترانسمیتر|تعمیر ترانسمیتر فشار| اصول عیبیابی و نگهداری
پرسشهای متداول (FAQ)
1: تفاوت بین Accuracy و Precision در ترانسمیتر فشار چیست؟
دقت (Accuracy) نزدیکی اندازهگیری به مقدار واقعی است. صحت (Precision) یا تکرارپذیری، نزدیکی نتایج اندازهگیریهای متوالی به یکدیگر است، حتی اگر از مقدار واقعی دور باشند.
2: هر چند وقت یکبار باید ترانسمیتر فشار را کالیبره کرد؟
این امر به اهمیت فرآیند بستگی دارد. برای فرآیندهای حیاتی (ایمنی، کنترل کیفیت حساس) معمولاً هر ۶ تا ۱۲ ماه توصیه میشود. برای فرآیندهای معمولی، دوره ۱۸ تا ۲۴ ماهه ممکن است کافی باشد.
3: اگر جریان خروجی کمتر از ۴mA باشد، نشانه چیست؟
این حالت معمولاً به معنای خطای سنسور، قطع شدن سیمکشی، یا رسیدن فشار به زیر نقطه صفر کالیبره شده است. در ترانسمیترهای هوشمند، این وضعیت ممکن است با کدهای خطای خاصی (مانند Diagnostic Codes) گزارش شود.
4: چگونه نویز فرکانس بالا را از خروجی ۴-۲۰mA حذف کنم؟
از فیلترهای EMI/RFI در ورودی کارتهای PLC/DCS استفاده کنید و مطمئن شوید کابلهای سیگنال از مسیرهای دارای نویز قوی (مانند درایوهای سرعت متغیر – VFD) فاصله بگیرند. استفاده از سیمهای شیلددار و اتصال صحیح شیلد به زمین در یک نقطه نیز ضروری است.
