ترمیستور بهعنوان یکی از حساسترین و در عین حال حیاتیترین قطعات اندازهگیری دما در مدارهای الکترونیکی، سیستمهای کنترلی، تجهیزات ابزار دقیق و لوازم خانگی شناخته میشود، زیرا این قطعه با تغییر مقدار مقاومت الکتریکی خود در پاسخ به تغییرات دما، اطلاعاتی را در اختیار مدار قرار میدهد که مبنای تصمیمگیری برای روشن یا خاموش شدن، قطع جریان، کنترل توان یا تنظیم عملکرد کل سیستم است.بنابراین کوچکترین خطا در عملکرد ترمیستور میتواند منجر به بروز خطای دمایی، عملکرد ناپایدار دستگاه، فعال شدن حفاظتهای اشتباه یا حتی آسیب دیدن قطعات گرانقیمت شود؛ به همین دلیل، آشنایی کامل با روشهای تست ترمیستور NTC و PTC و تشخیص دقیق سالم بودن آنها نهتنها برای تعمیرکاران و تکنسینها، بلکه برای کاربران فنی و نیمهفنی نیز اهمیت بسیار بالایی دارد.
ترمیستور چیست و چرا تست آن اهمیت حیاتی دارد؟

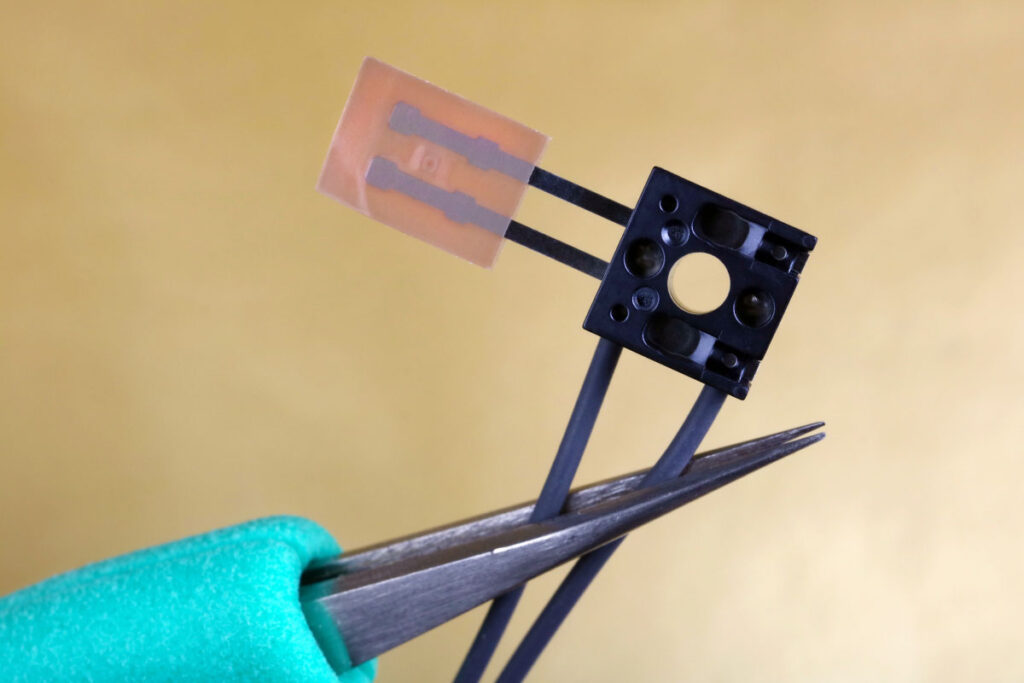

این قطعه نوعی مقاومت نیمههادی حساس به دما است که مقدار مقاومت الکتریکی آن تابع مستقیم دمای محیط اطرافش بوده و برخلاف مقاومتهای معمولی، تغییرات دمایی کوچک را با تغییرات قابل توجه در مقاومت پاسخ میدهد؛ همین ویژگی باعث شده ترمیستورها بهطور گسترده در اندازهگیری دما، حفاظت حرارتی، جبرانسازی دمایی و کنترل هوشمند سیستمها مورد استفاده قرار گیرند.
اهمیت تست ترمیستور از آنجا ناشی میشود که خرابی این قطعه معمولاً ظاهری نیست و در بسیاری از موارد ترمیستور معیوب از نظر فیزیکی سالم به نظر میرسد، اما دادهی دمایی اشتباه تولید میکند و همین موضوع باعث میشود کاربر بدون تست دقیق، به اشتباه به سراغ تعویض برد، سنسورهای دیگر یا قطعات کنترلی برود.
خواندن این مقاله را از دست ندهید: ترمیستور چیست؟انواع،مزایا و معایب،ویژگی ها،روش تست
تفاوت ترمیستور NTC و PTC از دیدگاه تست و عیبیابی
ترمیستورها بر اساس ضریب دمایی مقاومت به دو دستهی اصلی تقسیم میشوند و شناخت این تفاوت، پایهی اصلی تست صحیح آنها محسوب میشود.
ترمیستور NTC (Negative Temperature Coefficient) بهگونهای طراحی شده است که با افزایش دما، مقاومت الکتریکی آن کاهش پیدا میکند، به همین دلیل در کاربردهایی مانند اندازهگیری دمای محیط، کنترل دمای بردهای الکترونیکی، سنجش دمای آب، هوا یا قطعات صنعتی مورد استفاده قرار میگیرد.
در مقابل، ترمیستور PTC (Positive Temperature Coefficient) با افزایش دما، مقاومت الکتریکیاش افزایش مییابد و در بسیاری از مدلها پس از رسیدن به دمای مشخصی، افزایش مقاومت بهصورت جهشی رخ میدهد؛ این ویژگی باعث شده PTC بیشتر در مدارهای حفاظتی، محدودکننده جریان راهاندازی، حفاظت موتور و جلوگیری از افزایش بیشازحد دما کاربرد داشته باشد.
همین تفاوت رفتاری باعث میشود روش تست، تحلیل نتایج و تشخیص سالم بودن این دو نوع ترمیستور کاملاً متفاوت باشد.
ابزارهای لازم برای تست دقیق و قابل اعتماد ترمیستور
برای انجام تست اصولی ترمیستور، داشتن تجهیزات ساده اما مناسب ضروری است، زیرا دقت ابزار مستقیماً بر صحت نتیجه تأثیر میگذارد.
مهمترین ابزار، مولتیمتر دیجیتال با دقت مناسب است که امکان اندازهگیری مقاومت در رنجهای مختلف را فراهم میکند، زیرا تغییرات اهمی ترمیستور معمولاً تدریجی و وابسته به دما است و باید بهصورت عددی بررسی شود؛ علاوه بر آن، یک منبع حرارت ملایم و کنترلشده مانند گرمای دست، سشوار با فاصله مناسب یا هوای گرم صنعتی با دمای محدود برای اعمال تغییر دما استفاده میشود و در تستهای دقیقتر یا صنعتی، وجود دماسنج مرجع برای تطبیق تغییرات دما با تغییرات مقاومت، دقت تحلیل را بهشدت افزایش میدهد.
شما می توانید با کلیک بر روی این جمله به بررسی تفاوت میان ترموکوپل و ترمیستور بپردازید.
روش کاملاً دقیق و مرحلهبهمرحله تست ترمیستور NTC
برای تست صحیح ترمیستور NTC باید تمرکز اصلی بر بررسی رفتار مقاومتی آن در بازههای مختلف دمایی باشد، زیرا ترمیستور سالم باید واکنشی تدریجی، پیوسته و قابل پیشبینی نسبت به افزایش دما نشان دهد.
در مرحلهی نخست، ترمیستور در دمای محیط پایدار قرار داده میشود و مقدار مقاومت آن با مولتیمتر اندازهگیری میگردد؛ مقدار اندازهگیریشده باید در محدودهی مقدار اسمی ذکرشده در دیتاشیت قطعه و با در نظر گرفتن تلرانس مجاز آن باشد، زیرا اختلاف قابل توجه در این مرحله میتواند نشانهی تغییر مشخصات الکتریکی یا آسیب داخلی ترمیستور باشد.
در مرحلهی بعد، با اعمال حرارت بهصورت تدریجی، باید مشاهده شود که مقاومت ترمیستور NTC بهطور پیوسته کاهش پیدا میکند و این کاهش باید یکنواخت، بدون پرش ناگهانی و بدون نوسان غیرمنطقی باشد؛ کاهش بسیار سریع، ثابت ماندن مقاومت یا ناپایداری عددی معمولاً نشانهی خرابی، نیمسوز شدن یا از بین رفتن ساختار نیمههادی ترمیستور است.
روش تخصصی تست ترمیستور PTC و تحلیل رفتار حرارتی آن
در تست ترمیستور PTC، منطق اندازهگیری مشابه NTC است اما انتظار رفتاری کاملاً معکوس وجود دارد، زیرا ترمیستور سالم PTC باید با افزایش دما، افزایش مقاومت نشان دهد.
ابتدا مقاومت ترمیستور در دمای محیط اندازهگیری میشود و مقدار آن باید پایدار و مشخص باشد، سپس با افزایش تدریجی دما، مقاومت باید بهصورت قابلمشاهده افزایش یابد و در بسیاری از مدلها، پس از رسیدن به دمای آستانه، افزایش مقاومت بهصورت شدید و جهشی رخ میدهد که این رفتار نشانهی سالم بودن ترمیستور و عملکرد صحیح آن در مدارهای حفاظتی است.
اگر مقاومت با افزایش دما تغییر نکند، بسیار کند افزایش یابد یا رفتار نامنظم داشته باشد، میتوان نتیجه گرفت که ترمیستور PTC دچار افت عملکرد یا خرابی شده است.
بررسی دقیق حالات مختلف: ترمیستور سالم، نیمسوز و معیوب
تشخیص وضعیت واقعی ترمیستور نیازمند تحلیل رفتاری آن در برابر تغییرات دما است، نه صرفاً خواندن یک عدد ثابت از مولتیمتر.
ترمیستور سالم واکنش یکنواخت و قابل پیشبینی دارد، ترمیستور نیمسوز معمولاً تغییر مقاومت را با تأخیر، دامنه محدود یا ناپایداری نشان میدهد و ترمیستور کاملاً معیوب یا بهطور کامل قطع است یا هیچ واکنشی نسبت به تغییرات دما از خود نشان نمیدهد و دادهی دمایی آن غیرقابل اعتماد است.
کلیک کنید: عملکرد ترمیستور پکیج در سیستم کنترل دما
تست ترمیستور داخل مدار در مقایسه با تست خارج از مدار
تست ترمیستور خارج از مدار دقیقترین روش ارزیابی سلامت این قطعه محسوب میشود، زیرا در این حالت اثر مقاومتهای موازی، خازنها و مسیرهای جانبی حذف میشود و مقدار اندازهگیریشده بیانگر رفتار واقعی ترمیستور خواهد بود.
در مقابل، تست داخل مدار اگرچه سریعتر انجام میشود، اما به دلیل تأثیر سایر قطعات، احتمال نمایش مقدار اشتباه وجود دارد و به همین دلیل تنها برای بررسی اولیه توصیه میشود.
اشتباهات بسیار رایج هنگام تست ترمیستور
بخش قابل توجهی از تشخیصهای اشتباه به دلیل خطاهایی مانند انتخاب رنج نامناسب مولتیمتر، اعمال حرارت بیشازحد، تست بدون جدا کردن ترمیستور از مدار و قضاوت عجولانه بدون بررسی رفتار تدریجی دما رخ میدهد که آگاهی از این موارد نقش مهمی در افزایش دقت تست دارد.
کاربرد عملی تست ترمیستور در تجهیزات واقعی
در یخچال، کولر گازی، پکیج، آبگرمکن، ماشین لباسشویی و تجهیزات ابزار دقیق صنعتی، ترمیستور نقش حیاتی در کنترل دما دارد و خرابی آن معمولاً با خطاهای دمایی، قطع عملکرد یا روشن و خاموش شدن غیرعادی سیستم همراه است، بنابراین تست صحیح ترمیستور از تعویض بیمورد برد یا سنسورهای سالم جلوگیری میکند.
سؤالات متداول
آیا تست ترمیستور بدون دیتاشیت امکانپذیر است؟
بله، حتی بدون دیتاشیت نیز میتوان رفتار مقاومتی ترمیستور را بررسی کرد و با تحلیل تغییر مقاومت نسبت به دما، سالم یا معیوب بودن آن را تشخیص داد.
چرا ترمیستور در دمای محیط عدد غیرمنتظره نشان میدهد؟
تلرانس ساخت، دمای واقعی محیط و فرسودگی قطعه میتوانند باعث اختلاف جزئی شوند، اما رفتار حرارتی مهمتر از عدد اولیه است.
آیا ترمیستور نیمسوز قابل استفاده است؟
در کاربردهای دقیق دمایی خیر، زیرا دادهی دمایی ناپایدار تولید میکند و باعث خطای سیستم میشود.
آیا اعمال حرارت مستقیم با هویه مجاز است؟
خیر، حرارت مستقیم و بالا میتواند باعث تخریب دائمی ترمیستور شود و نتیجهی تست را غیرقابل اعتماد کند.
بهترین روش تست ترمیستور برای تعمیرکاران چیست؟
اندازهگیری مقاومت در دمای محیط و بررسی تغییرات تدریجی آن نسبت به افزایش دما خارج از مدار.
تست ترمیستور NTC و PTC فرآیندی تحلیلی و بسیار حساس است که بر پایهی بررسی رفتار مقاومتی قطعه نسبت به تغییرات دما انجام میشود و یک ترمیستور سالم باید واکنشی پایدار، منطقی و قابل پیشبینی مطابق با نوع خود نشان دهد؛ رعایت اصول تست، شناخت دقیق رفتار این قطعه و پرهیز از اشتباهات رایج، نقش کلیدی در عیبیابی صحیح و افزایش عمر تجهیزات الکترونیکی ایفا میکند.
