مولتی‌متر عقربه‌ای چیست؟آموزش کار با مولتی متر عقربه ای

مولتی‌متر عقربه‌ای از ابزارهای قدیمی اما پرکاربرد در اندازه‌گیری‌های الکتریکی است که با وجود پیشرفت‌های فناوری و ظهور مولتی‌مترهای آموزش دیجیتال، هنوز در بسیاری از کاربردهای صنعتی و آزمایشگاهی استفاده می‌شود. ما آن را به صورت گام به گام ارائه می کنیم تا بتوانید به صورت حرفه ای از این دستگاه در پروژه های خود استفاده کنید.

مولتی متر عقربه ای چیست؟

مولتی‌متر عقربه‌ای (آنالوگ مولتی‌متر) یک دستگاه اندازه‌گیری است که برای اندازه‌گیری تجهیزات الکتریکی مانند ولتاژ، جریان و مقاومت استفاده می‌شود. این دستگاه مدل‌های دیجیتالی که نتایج را به صورت عددی نمایش می‌دهند، از یک عقربه برای نمایش بر روی یک صفحه مدرج استفاده می‌کنند. مولتی‌مترهای عقربه‌ای معمولاً برای اندازه‌گیری جریان و ولتاژ در محدوده‌های متوسط ​​و پایین و همچنین مقاومت‌ها در سطوح مختلف به کار می‌روند. این دستگاه‌ها به دلیل طراحی ساده و کارکرد سریع، در برخی از کارگاه‌ها و آزمایشگاه‌های قدیمی همچنان کاربرد دارند، در دنیای امروز با ورود مدل‌های دیجیتال، از آن‌ها استفاده می‌شود. مولتی‌مترهای عقربه‌ای به دلیل دارا بودن ویژگی‌هایی هستند که دارای دقت بالا و قابلیت اندازه‌گیری با سرعت زیاد، در برخی شرایط خاص، برای تشخیص سریع و کار در محیط‌های صنعتی و آموزشی استفاده می‌گیرند.

ما در این مقاله در رابطه با اینکه مولتی متر چیست و انواع آن کدامند؟ به خصوص انواع آنالوگ و دیجیتال مفصل صحبت کرده ایم.

آموزش کار با مولتی متر عقربه ای

برای آموزش کامل کار با مولتی‌متر عقربه‌ای، باید تمام جزئیات و مراحل استفاده از این ابزار به دقت شرح داده شود. در ادامه به صورت گام به گام و دقیق، نحوه استفاده از مولتی‌متر عقربه‌ای توضیح می‌دهیم:

1. آشنایی با اجزای مولتی‌متر عقربه‌ای

مولتی‌متر عقربه‌ای معمولاً شامل بخش‌های زیر است:

• صفحه نمایش عقربه‌ای: این صفحه که به صورت یک مقیاس مدرج است، نتیجه اندازه‌گیری را به صورت حرکت عقربه بر روی مقیاس نشان می‌دهد.

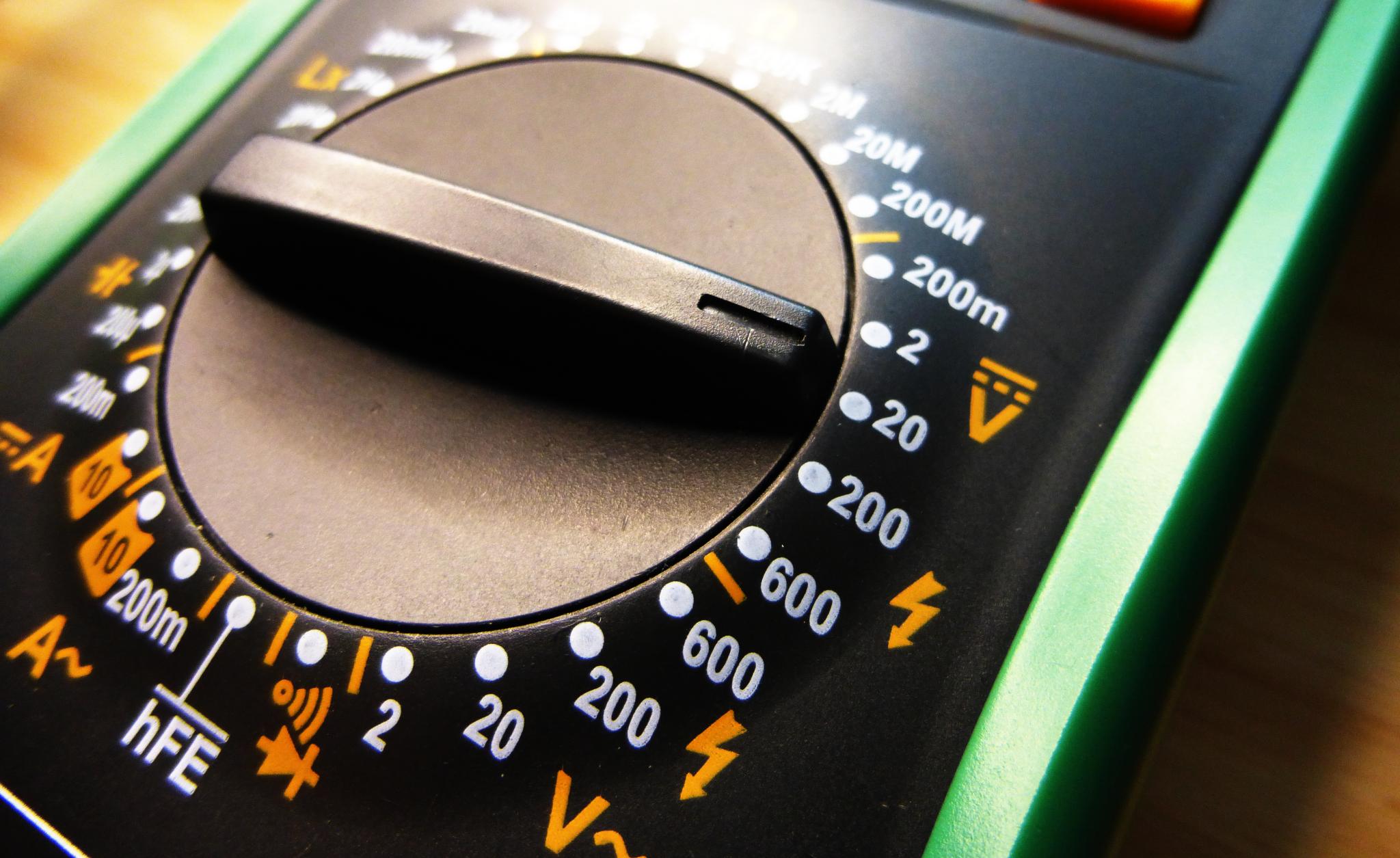

• دکمه‌ها و سوئیچ‌های انتخاب مقیاس: این سوئیچ‌ها برای انتخاب پارامترهایی مانند ولتاژ (AC یا DC)، جریان یا مقاومت استفاده می‌شوند. برخی مدل‌ها همچنین گزینه‌های مختلفی برای اندازه‌گیری در مقیاس‌های متفاوت دارند.
• ورودی‌ها: ورودی‌های پراب‌ها برای اتصال سیم‌های اندازه‌گیری به دستگاه هستند. معمولاً یک ورودی برای ولتاژ و جریان و یک ورودی مشترک برای اتصال به زمین یا منفی داریم.
• پراب‌ها (سیم‌های اندازه‌گیری): این سیم‌ها برای اتصال به مدار یا دستگاه مورد نظر استفاده می‌شوند. پراب قرمز به ورودی مثبت و پراب مشکی به ورودی COM وصل می‌شود.

2. انتخاب مقیاس مناسب برای اندازه‌گیری

قبل از شروع اندازه‌گیری، باید مقیاس مناسب را برای نوع اندازه‌گیری (ولتاژ، جریان یا مقاومت) انتخاب کنید.

1. برای اندازه‌گیری ولتاژ:
   • مولتی‌متر را روی ولتاژ AC یا DC تنظیم کنید.
   • مقیاس ولتاژ باید با مقدار مورد انتظار منطبق باشد. برای مثال، اگر از یک منبع تغذیه 12 ولتی استفاده می‌کنید، مقیاس دستگاه را بر روی ولتاژ مناسب انتخاب کنید.
2. برای اندازه‌گیری جریان:
   • باید سوئیچ دستگاه را به حالت جریان (AC یا DC) تغییر دهید.
   • مراقب باشید که هنگام اندازه‌گیری جریان، پراب‌ها در ورودی‌های صحیح قرار گرفته باشند.
3. برای اندازه‌گیری مقاومت:
   • مولتی‌متر را در حالت اندازه‌گیری مقاومت (Ohm) قرار دهید.
   • از مقیاس مناسب برای مقاومت مورد نظر استفاده کنید. معمولاً برای مقاومت‌های پایین‌تر، باید از مقیاس‌های دقیق‌تری استفاده کرد.

3. اتصال پراب‌ها به مدار

قبل از شروع اندازه‌گیری، پراب‌ها باید به ورودی‌های دستگاه متصل شوند:

• پراب قرمز: این سیم به ورودی مخصوص ولتاژ (V) یا جریان (A) وصل می‌شود.
• پراب مشکی: این سیم باید به ورودی مشترک COM وصل شود.

هنگام اندازه‌گیری ولتاژ، پراب‌ها را بین دو نقطه از مدار که می‌خواهید ولتاژ آن‌ها را اندازه‌گیری کنید، قرار دهید.

برای اندازه‌گیری جریان، باید پراب‌ها را به‌طور سری به مدار متصل کنید، یعنی جریان باید از طریق مولتی‌متر عبور کند.

4. انجام اندازه‌گیری

1. اندازه‌گیری ولتاژ (AC یا DC):
   • پس از انتخاب مقیاس مناسب و اتصال پراب‌ها به مدار، دستگاه را روشن کنید.
   • برای اندازه‌گیری ولتاژ AC، پراب‌ها را به دو نقطه از مدار که اختلاف پتانسیل دارند، وصل کنید.
   • برای اندازه‌گیری ولتاژ DC، پراب‌ها را به دو نقطه از مدار با اختلاف پتانسیل مستقیم وصل کنید.
   • عقربه مولتی‌متر به مقدار ولتاژ نشان داده شده روی صفحه حرکت خواهد کرد. این مقدار را بر اساس مقیاس‌ها و تقسیم‌بندی‌ها بخوانید.
2. اندازه‌گیری جریان:
   • برای اندازه‌گیری جریان، پراب‌ها باید به‌طور سری در مدار قرار گیرند. این بدان معنی است که جریان باید از طریق مولتی‌متر عبور کند.
   • سوئیچ را به حالت جریان (AC یا DC) قرار دهید.
   • عقربه دستگاه به مقدار جریان در مدار اشاره خواهد کرد. توجه داشته باشید که جریان‌های بالا می‌توانند آسیب به دستگاه وارد کنند، بنابراین باید مقیاس مناسب را انتخاب کنید.
3. اندازه‌گیری مقاومت:
   • سوئیچ را روی حالت مقاومت (Ω) قرار دهید.
   • پراب‌ها را به دو سر قطعه‌ای که می‌خواهید مقاومت آن را اندازه‌گیری کنید وصل کنید.
   • عقربه به مقدار مقاومت قطعه اشاره خواهد کرد. توجه کنید که مقدار مقاومت معمولاً در مقیاس‌های مختلف با دقت‌های متفاوت نمایش داده می‌شود.

5. نحوه خواندن نتایج

خواندن نتایج از روی صفحه مولتی‌متر عقربه‌ای به دقت نیاز دارد:

1. مقدار اندازه‌گیری‌شده: عقربه روی صفحه مدرج حرکت می‌کند. به دقت مشاهده کنید که عقربه روی کدام مقدار قرار دارد.
2. تقسیم‌بندی‌ها: صفحه معمولاً به دقت‌های مختلف تقسیم شده است. به خطوط تقسیم‌شده دقت کنید تا مقدار دقیق را بخوانید.
3. واحدهای اندازه‌گیری: اطمینان حاصل کنید که واحدهای اندازه‌گیری (ولتاژ، جریان، یا مقاومت) به درستی بر روی مقیاس‌ها نمایش داده شده‌اند و مقیاس انتخابی شما با آنچه که اندازه‌گیری می‌کنید مطابقت دارد.

6. نکات مهم هنگام استفاده از مولتی‌متر عقربه‌ای

• حساسیت به ولتاژ بالا: هنگام اندازه‌گیری ولتاژهای بالا، دقت کنید که از مقیاس صحیح و ابزار مناسب استفاده کنید تا آسیب نبیند.
• مراقبت از باتری و اجزای دستگاه: مطمئن شوید که باتری مولتی‌متر در وضعیت خوبی است و پراب‌ها سالم و بدون آسیب هستند.
• انتخاب صحیح مقیاس: استفاده از مقیاس اشتباه می‌تواند به دستگاه آسیب برساند یا نتایج نادرستی بدهد. همیشه مقیاس مناسب برای مقدار مورد نظر را انتخاب کنید.
• احتیاط در اندازه‌گیری جریان: هنگام اندازه‌گیری جریان، مولتی‌متر باید به‌طور سری در مدار قرار گیرد و اطمینان حاصل کنید که هیچ آسیبی به مدار وارد نمی‌شود.

نحوه خواندن مولتی متر عقربه ای

برای خواندن صحیح نتایج از مولتی‌متر عقربه‌ای، باید با روش‌های مختلف اندازه‌گیری و نحوه تفسیر مقادیر نمایش داده‌شده بر روی صفحه مدرج آشنا شوید. خواندن نتایج مولتی‌متر عقربه‌ای نیاز به دقت و توجه به جزئیات دارد، زیرا عقربه به جای نمایش عددی دقیق، به صورت آنالوگ بر روی یک صفحه مدرج حرکت می‌کند.

1. آشنایی با صفحه مدرج مولتی‌متر عقربه‌ای

مولتی‌مترهای عقربه‌ای معمولاً دارای یک صفحه مدرج هستند که در آن مقادیر مختلف برای ولتاژ، جریان و مقاومت به صورت مقیاس‌هایی نمایش داده می‌شوند. صفحه مدرج ممکن است دارای ویژگی‌های زیر باشد:

• مقیاس‌های مختلف: صفحه معمولاً دارای مقیاس‌های مختلفی برای اندازه‌گیری ولتاژ (AC/DC)، جریان (AC/DC) و مقاومت (Ω) است. برخی مولتی‌مترهای عقربه‌ای حتی مقیاس‌های جداگانه‌ای برای تست دیود و اندازه‌گیری بوق دارند.
• خطوط تقسیم‌بندی: روی صفحه معمولاً خطوط تقسیم‌شده برای هر واحد اندازه‌گیری وجود دارد که نشان‌دهنده مقادیر مختلف به تفکیک است. این خطوط به شما کمک می‌کنند که به طور دقیق‌تر مقدار اندازه‌گیری شده را بخوانید.
• عدد دقیق: علاوه بر عقربه، ممکن است اعدادی روی صفحه مدرج وجود داشته باشد که به شما کمک می‌کنند مقدار دقیق را خوانده و تفسیر کنید.

2. تعیین مقیاس اندازه‌گیری

قبل از خواندن نتیجه اندازه‌گیری، باید مطمئن شوید که مولتی‌متر شما در حالت و مقیاس مناسب قرار دارد. این مقیاس‌ها معمولاً به‌صورت دستی یا اتوماتیک قابل تغییر هستند. در ابتدا، باید دستگاه را برای اندازه‌گیری ولتاژ (AC یا DC)، جریان یا مقاومت تنظیم کنید.

• مقیاس ولتاژ (AC/DC): زمانی که برای اندازه‌گیری ولتاژ استفاده می‌کنید، باید وضعیت ولتاژ AC یا DC را بر روی سوئیچ تنظیم کنید.
• مقیاس جریان (AC/DC): هنگام اندازه‌گیری جریان، باید سوئیچ را روی حالت جریان تنظیم کرده و دستگاه را به‌طور سری در مدار قرار دهید.
• مقیاس مقاومت (Ω): برای اندازه‌گیری مقاومت، دستگاه را روی وضعیت Ohm (Ω) قرار دهید.

3. خواندن نتیجه اندازه‌گیری از روی صفحه مدرج

1. مشخص کردن جایگاه عقربه:
   • عقربه مولتی‌متر روی صفحه مدرج حرکت می‌کند و مقدار اندازه‌گیری‌شده را نشان می‌دهد. اولین قدم این است که جایگاه عقربه را به دقت مشاهده کنید.
2. خواندن عدد اصلی (عدد بزرگ‌تر):
   • اولین عددی که مشاهده می‌کنید، عدد اصلی است که مقدار آن بر اساس مقیاس روی صفحه مدرج است. مثلاً اگر عقربه در نزدیکی عدد 5 در مقیاس ولتاژ باشد، شما می‌توانید این عدد را به عنوان مقدار تقریبی اندازه‌گیری‌شده در نظر بگیرید.
3. خواندن قسمت‌های کوچکتر (خطوط فرعی):
   • بسیاری از مولتی‌مترهای عقربه‌ای دارای تقسیم‌بندی‌های کوچکتری هستند که به شما کمک می‌کنند مقدار دقیق‌تر را بخوانید. مثلاً اگر عقربه کمی بین دو خط قرار داشته باشد، این بدان معناست که مقدار اندازه‌گیری شده بین دو عدد خواهد بود. تعداد تقسیم‌بندی‌ها می‌تواند نشان دهد که عقربه دقیقاً کجا قرار دارد.
4. واحد اندازه‌گیری:
   • واحد اندازه‌گیری (مثل ولت، آمپر، یا اهم) باید در صفحه مشخص باشد. این به شما کمک می‌کند تا بدانید که مقدار خوانده‌شده مربوط به چه واحدی است. اگر مولتی‌متر شما چند مقیاس برای هر واحد داشته باشد، باید توجه کنید که در کدام مقیاس قرار دارید.

4. نحوه خواندن مقادیر دقیق‌تر (دقت در تقسیم‌بندی‌ها)

مولتی‌مترهای عقربه‌ای به‌طور معمول دارای تقسیم‌بندی‌های بسیار دقیقی هستند که باید برای خواندن دقیق مقدار اندازه‌گیری‌شده آن‌ها را مد نظر قرار دهید:

1. خواندن مقادیر بر اساس مقیاس (کامل‌ترین تقسیم‌بندی):
   • اکثر مولتی‌مترهای عقربه‌ای دارای مقیاس‌هایی هستند که در آن مقادیر به صورت عددی و با تقسیم‌بندی دقیق در نظر گرفته شده است. به‌طور مثال، اگر عقربه کمی پس از عدد 5 در مقیاس ولتاژ قرار گرفته باشد، شما می‌توانید مقدار دقیق‌تری را از طریق تقسیم‌بندی‌های داخلی صفحه بخوانید. در این حالت، می‌توانید از اعداد داخلی صفحه برای تخمین مقدار دقیق استفاده کنید.
2. مقایسه عقربه با خطوط مرجع:
   • مولتی‌مترهای عقربه‌ای معمولاً خطوط مرجعی دارند که به شما نشان می‌دهند عقربه دقیقاً در کجا قرار دارد. در صورتی که عقربه در نقطه‌ای بین دو خط باشد، شما باید از تقسیم‌بندی‌ها برای خواندن مقدار دقیق‌تر استفاده کنید.
3. محاسبه مقدار دقیق‌تر (در صورت نیاز):
   • اگر عقربه دقیقا روی یک خط تقسیم قرار ندارد و شما نیاز به مقدار دقیق‌تری دارید، می‌توانید از تقسیم‌بندی‌های کوچکتر استفاده کنید. به‌طور مثال، اگر عقربه بین دو خط تقسیم‌شده باشد و بین این دو خط 10 بخش تقسیم وجود داشته باشد، با استفاده از آن تقسیم‌بندی‌ها می‌توانید مقدار دقیق‌تری از نتایج خوانده‌شده به دست آورید.

5. محاسبه مقدار نهایی

• مقدار دقیق اندازه‌گیری‌شده: هنگامی که عقربه را به‌طور دقیق روی صفحه مشاهده کردید، باید مقدار دقیق اندازه‌گیری‌شده را بر اساس عدد اصلی، خطوط فرعی و مقیاس مربوطه محاسبه کنید. این مقدار دقیق، می‌تواند بر اساس خطوط تقسیم‌شده صفحه خوانده شود.
• توجه به مقیاس‌ها و واحدها: حتماً توجه کنید که در کدام مقیاس قرار دارید و واحد اندازه‌گیری نیز مشخص است. برای مثال، اگر عقربه در مقیاس ولتاژ DC قرار دارد و در محدوده 10 ولت است، مقدار دقیق ولتاژ اندازه‌گیری‌شده را به‌درستی مشخص کنید.

6. مثال‌هایی برای خواندن نتایج

1. مثال اندازه‌گیری ولتاژ DC:
   • اگر عقربه دقیقاً روی 5 ولت قرار گرفته باشد و صفحه مدرج مقیاس دقیق‌تری نداشته باشد، مقدار ولتاژ اندازه‌گیری شده 5 ولت است.
   • اگر عقربه بین 5 و 6 ولت قرار داشته باشد و در تقسیم‌بندی‌های داخلی پنج بخش کوچک قرار گیرد، مقدار دقیق 5.5 ولت خواهد بود.
2. مثال اندازه‌گیری مقاومت:
   • اگر عقربه روی 100Ω قرار داشته باشد و صفحه دارای تقسیم‌بندی‌های دقیق‌تری برای مقادیر مختلف مقاومت باشد، مقدار دقیق ممکن است 110Ω یا 90Ω باشد که باید بر اساس محل قرارگیری عقربه محاسبه شود.

7. نکات اضافی برای خواندن دقیق‌تر

• دقت در انتخاب مقیاس: انتخاب مقیاس مناسب برای اندازه‌گیری کمک می‌کند تا خواندن مقدار دقیق‌تر باشد. مقیاس‌های بالاتر یا پایین‌تر ممکن است باعث شوند که نتایج دقیق‌تر خوانده شوند.
• توجه به زاویه دید: به‌دلیل نوع نمایش آنالوگ، زاویه دید شما نسبت به صفحه مدرج می‌تواند تاثیر زیادی در خواندن دقیق مقدار اندازه‌گیری‌شده داشته باشد. بهتر است همیشه در زاویه عمودی به صفحه نگاه کنید تا خطای پارالاکس (دید غیرمستقیم) نداشته باشید.

ما در این مقاله به بررسی دلایل اینکه چرا مولتی متر روشن نمی شود؟پرداخته ایم.

اندازه گیری ولتاژ با مولتی متر عقربه ای

1. آشنایی با مقیاس‌ها و تنظیمات مولتی‌متر عقربه‌ای

قبل از شروع اندازه‌گیری، باید مطمئن شوید که مولتی‌متر شما به درستی تنظیم شده است تا مقدار ولتاژ را به‌طور دقیق اندازه‌گیری کند.

انتخاب مقیاس مناسب:

• ولتاژ DC (مستقیم): اگر می‌خواهید ولتاژ یک باتری یا منابع تغذیه DC را اندازه‌گیری کنید، سوئیچ مولتی‌متر را روی مقیاس ولتاژ DC (علامت V با خط صاف و علامت منفی “−” یا “DC”) قرار دهید.
• ولتاژ AC (متناوب): اگر می‌خواهید ولتاژ در یک مدار AC مانند ولتاژ برق شهری را اندازه‌گیری کنید، سوئیچ مولتی‌متر را روی مقیاس ولتاژ AC (علامت V با ~ به جای خط) قرار دهید.

انتخاب محدوده (Range):

اگر مولتی‌متر شما از محدوده‌های مختلف برای ولتاژ استفاده می‌کند، باید محدوده‌ای که متناسب با ولتاژ مدار است را انتخاب کنید. معمولاً مولتی‌مترهای عقربه‌ای محدوده‌های مختلفی برای ولتاژ دارند:

• برای ولتاژهای پایین (مثلاً 0 تا 20 ولت) از مقیاس پایین‌تر استفاده کنید.
• برای ولتاژهای بالاتر (مثلاً 100 ولت یا 250 ولت) از مقیاس بالاتر استفاده کنید.

2. آماده‌سازی مولتی‌متر و پراب‌ها

قبل از شروع اندازه‌گیری، باید مولتی‌متر و پراب‌ها (سیم‌های اندازه‌گیری) را به درستی وصل کنید.

• پراب مشکی (منفی): این سیم باید به ورودی مشترک COM در مولتی‌متر وصل شود.
• پراب قرمز (مثبت): این سیم باید به ورودی مربوط به اندازه‌گیری ولتاژ (که معمولاً با علامت V مشخص شده است) وصل شود.

3. نحوه اتصال پراب‌ها به مدار

پس از تنظیم مولتی‌متر، باید پراب‌ها را به نقاط مناسب مدار متصل کنید:

• برای اندازه‌گیری ولتاژ DC:
  • پراب قرمز را به قطب مثبت منبع ولتاژ (مثلاً سر مثبت باتری) و پراب مشکی را به قطب منفی (سر منفی باتری) وصل کنید.
• برای اندازه‌گیری ولتاژ AC:
  • پراب‌ها باید به دو نقطه مختلف از مدار متصل شوند که یکی از آن‌ها به زمین و دیگری به نقطه‌ی ولتاژ مدار متناوب وصل شود.

4. خواندن نتایج از صفحه مولتی‌متر عقربه‌ای

حال که پراب‌ها را وصل کردید و مولتی‌متر آماده است، باید نتایج را از روی صفحه عقربه‌ای بخوانید:

1. مشاهده حرکت عقربه: عقربه مولتی‌متر به سمت مقدار ولتاژ حرکت می‌کند. این مقدار معمولاً به صورت یک عدد و در مقیاس‌های مختلف روی صفحه نمایش داده می‌شود.
2. خواندن مقدار از مقیاس: صفحه مولتی‌متر معمولاً دارای مقیاس‌های مختلف برای ولتاژ است. شما باید بر اساس مقیاس انتخاب شده، مقدار دقیق را بخوانید.
   • اگر عقربه دقیقاً روی عدد مشخصی قرار دارد، مقدار ولتاژ برابر با آن عدد خواهد بود.
   • اگر عقربه بین دو عدد قرار دارد، باید از خطوط تقسیم‌شده استفاده کنید تا مقدار دقیق‌تر را محاسبه کنید.
3. توجه به واحد اندازه‌گیری: مطمئن شوید که واحد اندازه‌گیری (ولتاژ AC یا DC) بر روی صفحه مشخص است. این موضوع به شما کمک می‌کند تا نتیجه‌گیری دقیقی داشته باشید.

5. نکات مهم هنگام اندازه‌گیری ولتاژ

1. عدم تماس مستقیم با قطب‌های منبع: هنگام اندازه‌گیری ولتاژ، اطمینان حاصل کنید که دست‌های شما با نقاط متصل به مدار یا پراب‌ها تماس مستقیم نداشته باشند، زیرا این کار ممکن است باعث شوک الکتریکی یا آسیب به مولتی‌متر شود.
2. انتخاب محدوده مناسب: همیشه محدوده‌ای را انتخاب کنید که مناسب ولتاژ مورد نظر شما باشد. استفاده از محدوده‌های بالا برای ولتاژهای پایین ممکن است باعث کاهش دقت اندازه‌گیری شود.
3. دقت در خواندن نتایج: صفحه عقربه‌ای ممکن است دارای تقسیم‌بندی‌های دقیق‌تری باشد که باید از آن‌ها برای خواندن نتایج دقیق استفاده کنید. حتماً از این تقسیم‌بندی‌ها برای محاسبه مقدار دقیق ولتاژ کمک بگیرید.
4. اطمینان از عدم بار اضافی: در هنگام اندازه‌گیری ولتاژ، مطمئن شوید که مولتی‌متر به‌طور صحیح به مدار متصل شده باشد و از ایجاد بار اضافی بر روی مدار خودداری کنید.

6. مثال‌هایی برای اندازه‌گیری ولتاژ

1. اندازه‌گیری ولتاژ DC (باتری):
   • برای اندازه‌گیری ولتاژ یک باتری 9 ولتی، مولتی‌متر را در وضعیت ولتاژ DC قرار دهید. پراب‌ها را به دو سر باتری وصل کنید و مقدار ولتاژ را از روی صفحه عقربه‌ای بخوانید.
   • اگر عقربه در مقیاس 0 تا 10 ولت قرار داشته باشد و دقیقاً روی 9 ولت قرار گیرد، مقدار ولتاژ باتری 9 ولت خواهد بود.
2. اندازه‌گیری ولتاژ AC (برق شهری):
   • برای اندازه‌گیری ولتاژ برق شهری (مثلاً 220 ولت AC)، مولتی‌متر را در حالت ولتاژ AC قرار دهید. پراب‌ها را به دو نقطه از مدار (مثلاً دو سیم فاز و نول) وصل کنید.
   • اگر عقربه دقیقاً در مقیاس 0 تا 250 ولت روی عدد 220 قرار گیرد، مقدار ولتاژ برق شهری برابر با 220 ولت AC خواهد بود.

7. احتیاط‌های مهم هنگام اندازه‌گیری ولتاژ

1. مراقبت از دستگاه در ولتاژهای بالا: هنگامی که از مولتی‌متر عقربه‌ای برای اندازه‌گیری ولتاژهای بالا استفاده می‌کنید، دقت کنید که دستگاه و پراب‌ها به درستی انتخاب شده و از آسیب به دستگاه جلوگیری شود.
2. مراقبت از مولتی‌متر در برابر اضافه‌بار: از مولتی‌متر عقربه‌ای برای اندازه‌گیری ولتاژهایی که بالاتر از محدوده آن هستند، استفاده نکنید زیرا این کار می‌تواند باعث آسیب به دستگاه شود.

اگر تمایل به مطالعه ی نحوه کالیبراسیون مولتی متر دارید؛ حتما کلیک کنید.

مولتی متر عقربه ای بهتر است یا دیجیتال

برای تصمیم‌گیری درباره اینکه مولتی‌متر عقربه‌ای (آنالوگ) بهتر است یا مولتی‌متر دیجیتال (دیجیتال)، باید به تفاوت‌ها و ویژگی‌های هرکدام توجه کرد. هر کدام از این مولتی‌مترها ویژگی‌ها، مزایا و معایب خاص خود را دارند که در استفاده‌های مختلف تأثیرگذار است. در اینجا مقایسه‌ای دقیق و کامل از مولتی‌متر عقربه‌ای و دیجیتال برای کمک به شما در انتخاب بهتر ارائه می دهیم.

1. دقت و صحت اندازه‌گیری

• مولتی‌متر عقربه‌ای (آنالوگ):
  • مولتی‌مترهای عقربه‌ای معمولاً دقت کمتری نسبت به مولتی‌مترهای دیجیتال دارند، چرا که نمایش مقادیر به‌صورت آنالوگ و با عقربه انجام می‌شود و این می‌تواند موجب خطای خواندن شود. در این نوع مولتی‌مترها، عقربه به‌صورت خطی یا پیوسته حرکت می‌کند، و برای خواندن دقیق‌تر، نیاز به دقت بالا و توجه ویژه‌ای به تقسیم‌بندی‌ها دارید.
  • در بسیاری از موارد، خواندن دقیق مقدار از روی صفحه آنالوگ می‌تواند دچار اشتباهات ناشی از زاویه دید یا عدم دقت در تشخیص موقعیت عقربه شود.
• مولتی‌متر دیجیتال:
  • مولتی‌مترهای دیجیتال دقت بالاتری دارند، چرا که نتایج را به‌صورت عددی و دقیق بر روی صفحه نمایش می‌دهند. این مولتی‌مترها معمولاً می‌توانند دقت‌هایی در حدود 0.1% یا بهتر را ارائه دهند. به‌علاوه، خواندن مقدار دقیق‌تر و سریع‌تر است زیرا مقادیر به‌صورت دیجیتال و به وضوح نمایش داده می‌شوند.
  • در بسیاری از مدل‌ها، مولتی‌متر دیجیتال حتی می‌تواند مقادیر را با دقت‌های بیشتری مانند اعشار نمایش دهد که برای انجام اندازه‌گیری‌های دقیق‌تر ضروری است.

نتیجه‌گیری: مولتی‌متر دیجیتال دقت بالاتری نسبت به مولتی‌متر عقربه‌ای دارد و برای اندازه‌گیری‌های دقیق و حرفه‌ای انتخاب بهتری است.

2. سهولت استفاده و خواندن نتایج

• مولتی‌متر عقربه‌ای (آنالوگ):
  • خواندن نتایج در مولتی‌متر عقربه‌ای نیاز به دقت بیشتری دارد. عقربه ممکن است بین دو عدد قرار بگیرد و شما باید مقدار دقیق را از روی خطوط تقسیم‌بندی صفحه تخمین بزنید. همچنین، زاویه دید نسبت به صفحه ممکن است باعث اشتباه در خواندن مقدار شود.
  • از طرف دیگر، برخی افراد بر این باورند که خواندن نتایج از مولتی‌متر عقربه‌ای در برخی شرایط، به‌ویژه زمانی که تغییرات ناگهانی و سریع در اندازه‌گیری رخ می‌دهد، راحت‌تر است چون حرکت تدریجی عقربه را می‌توان دنبال کرد.
• مولتی‌متر دیجیتال:
  • خواندن نتایج در مولتی‌متر دیجیتال بسیار ساده و واضح است. مقدار دقیق به‌صورت عددی روی صفحه نمایش داده می‌شود و هیچ نیازی به تخمین یا دقت در خواندن مقدار ندارید. این ویژگی به‌ویژه در شرایطی که نیاز به سرعت بالا و دقت در اندازه‌گیری است، بسیار مفید است.
  • برخی مولتی‌مترهای دیجیتال حتی امکان نمایش نتایج به‌صورت پیوسته (شبیه به اندازه‌گیری آنی) را دارند، که در شرایط اندازه‌گیری ولتاژ یا جریان متغیر بسیار مفید است.

نتیجه‌گیری: مولتی‌متر دیجیتال به دلیل نمایش واضح و خوانا، سهولت بیشتری در استفاده دارد و نتیجه‌گیری دقیق‌تری را ارائه می‌دهد.

3. اندازه‌گیری‌های پیچیده و اضافی

• مولتی‌متر عقربه‌ای (آنالوگ):
  • مولتی‌مترهای عقربه‌ای معمولاً ساده‌تر و ابتدایی‌تر هستند و عمدتاً برای اندازه‌گیری‌های پایه‌ای مانند ولتاژ، جریان و مقاومت استفاده می‌شوند. اگرچه برخی از مدل‌های پیشرفته ممکن است قابلیت‌های اضافی مانند تست دیود یا فاز را داشته باشند، اما به‌طور کلی دامنه عملکرد آنها محدود است.
• مولتی‌متر دیجیتال:
  • مولتی‌مترهای دیجیتال معمولاً ویژگی‌ها و قابلیت‌های بیشتری دارند. بسیاری از این دستگاه‌ها قادر به اندازه‌گیری ولتاژ و جریان AC و DC، مقاومت، تست دیود، تست پیوستگی، و حتی فرکانس و دما هستند. این ویژگی‌های اضافی باعث می‌شود که مولتی‌مترهای دیجیتال برای کاربرانی که نیاز به انجام اندازه‌گیری‌های پیچیده‌تر دارند، مناسب‌تر باشند.
  • علاوه بر این، بسیاری از مولتی‌مترهای دیجیتال می‌توانند مقادیر اندازه‌گیری‌شده را به‌صورت ثبت‌شده ذخیره کنند یا به‌طور خودکار تنظیمات مقیاس را بر اساس مقدار ورودی تغییر دهند.

نتیجه‌گیری: مولتی‌متر دیجیتال از قابلیت‌های بیشتری برخوردار است و برای اندازه‌گیری‌های پیچیده‌تر و پیشرفته‌تر انتخاب بهتری است.

4. عملکرد در شرایط مختلف و مقاوت در برابر نویز

• مولتی‌متر عقربه‌ای (آنالوگ):
  • مولتی‌مترهای عقربه‌ای در شرایطی که نیاز به دقت بالا ندارید و اندازه‌گیری تغییرات تدریجی در ولتاژ یا جریان برای شما مهم است، عملکرد بهتری دارند. همچنین این دستگاه‌ها در برابر نویز و اختلالات الکتریکی مقاوم‌تر هستند، چرا که هیچ نوع صفحه نمایش دیجیتال یا مداری برای پردازش داده‌ها وجود ندارد.
• مولتی‌متر دیجیتال:
  • مولتی‌مترهای دیجیتال ممکن است در شرایطی که نویز الکتریکی زیاد است، با مشکلاتی مواجه شوند. این دستگاه‌ها به دلیل استفاده از مدارات پیچیده‌تر و حساسیت بیشتر به نویز ممکن است دچار اختلال شوند و نتایج نادرستی را نمایش دهند. به همین دلیل، در محیط‌های با نویز زیاد یا برای اندازه‌گیری دقیق در سیستم‌های حساس، ممکن است نیاز به مولتی‌مترهایی با ویژگی‌های ضد نویز یا فیلترهای خاص باشد.

نتیجه‌گیری: مولتی‌متر عقربه‌ای در برابر نویز مقاوم‌تر است و برای شرایطی که نویز بالا وجود دارد، عملکرد بهتری دارد.

5. قیمت و طول عمر

• مولتی‌متر عقربه‌ای (آنالوگ):
  • مولتی‌مترهای عقربه‌ای معمولاً ارزان‌تر از مدل‌های دیجیتال هستند و به دلیل سادگی ساختار آن‌ها، هزینه‌های نگهداری کمتری دارند. این دستگاه‌ها به‌طور معمول طول عمر بیشتری دارند زیرا ساختار آن‌ها به صورت مکانیکی است و مستعد خرابی‌های ناشی از مدارات دیجیتال یا صفحه نمایش نیستند.
• مولتی‌متر دیجیتال:
  • مولتی‌مترهای دیجیتال معمولاً قیمت بالاتری دارند، به ویژه مدل‌هایی که دارای قابلیت‌های پیشرفته مانند نمایش‌گر LCD با دقت بالا یا اندازه‌گیری‌های متعدد هستند. همچنین، به دلیل ساختار پیچیده‌تر و استفاده از صفحه نمایش و مدارات دیجیتال، احتمال خرابی و نیاز به تعمیر بیشتر وجود دارد.

نتیجه‌گیری: مولتی‌متر عقربه‌ای ارزان‌تر است و معمولاً طول عمر بیشتری دارد، در حالی که مولتی‌متر دیجیتال به دلیل ویژگی‌های پیشرفته‌تر، قیمت بالاتری دارد.

6. کاربردهای متداول

• مولتی‌متر عقربه‌ای (آنالوگ):
  • به‌طور معمول برای کاربردهای صنعتی و عمومی، اندازه‌گیری‌های پایه‌ای، تست قطعات و شبیه‌سازی‌ها در مدارهای ساده مورد استفاده قرار می‌گیرد.
• مولتی‌متر دیجیتال:
  • این مولتی‌مترها به‌ویژه برای مهندسین، تکنسین‌های الکترونیک و افرادی که به دقت بالا در اندازه‌گیری نیاز دارند، مناسب هستند. این دستگاه‌ها برای کارهای پیشرفته‌تر، تحقیقات و اندازه‌گیری‌های دقیق‌تر کاربرد دارند.
