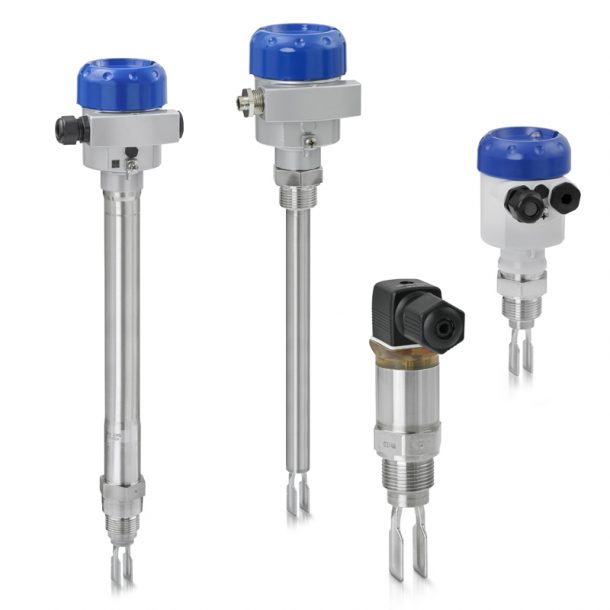

لول سوئیچ دیاپازونی (Tuning Fork Level Switch) یکی از مهم‌ترین و پرکاربردترین تجهیزات ابزار دقیق در کنترل سطح مایعات و جامدات در صنایع مختلف از جمله نفت، گاز، پتروشیمی، آب و فاضلاب، غذایی و دارویی است. این تجهیز بر اساس اصل تشخیص تغییر فرکانس ارتعاش یک دیاپازون فلزی، قادر است سطح مواد را با دقت بالا تشخیص دهد و عملکرد مطمئنی ارائه دهد. با توجه به گستردگی کاربردها و شرایط متفاوت محیطی، انواع مختلفی از لول سوئیچ دیاپازونی با ویژگی‌ها، دقت‌ها و قیمت‌های متفاوت تولید و عرضه می‌شود.
در این مقاله با بررسی عمیق انواع لول سوئیچ دیاپازونی از نظر دقت و قیمت، معیارهای انتخاب، کاربردها و مزایا و معایب هر نوع، راهنمای کاملی برای انتخاب صحیح و هوشمندانه در اختیار شما قرار می‌دهیم.
تعریف و عملکرد لول سوئیچ دیاپازونی
لول سوئیچ دیاپازونی دستگاهی است که از یک دو شاخه ارتعاشی (دیاپازون) تشکیل شده که با تحریک توسط یک پیزوالکتریک یا سیستم الکترونیکی به ارتعاش درمی‌آید. وقتی سطح ماده با این دو شاخه تماس پیدا کند، فرکانس ارتعاش آن تغییر می‌کند و این تغییر به سیگنال الکتریکی تبدیل می‌شود که نشان‌دهنده پر یا خالی بودن مخزن است.
این تکنولوژی به دلیل نداشتن قطعات متحرک مکانیکی، مقاومت بالا در برابر خوردگی، فشار و دماهای مختلف، و دقت مناسب، در مقایسه با انواع دیگر لول سوئیچ‌ها برتری قابل توجهی دارد.
کاربردهای متنوع لول سوئیچ دیاپازونی
- کنترل سطح مایعات سبک و سنگین
- اندازه‌گیری سطح مواد پودری و گرانولی
- جلوگیری از سرریز و خشک‌کار شدن مخازن
- استفاده در صنایع نفت، پتروشیمی، غذایی، دارویی، آب و فاضلاب، و نیروگاه‌ها
معیارهای اصلی در انتخاب لول سوئیچ دیاپازونی
1.دقت اندازه‌گیری
دقت یکی از مهم‌ترین معیارهای انتخاب لول سوئیچ است که وابسته به نوع سنسور، کیفیت ساخت، و فناوری به کار رفته در آن می‌باشد. در لول سوئیچ دیاپازونی دقت با میزان حساسیت به تغییر فرکانس ارتعاش دیاپازون تعریف می‌شود.
- لول سوئیچ‌های دقت بالا: این مدل‌ها قادرند تغییرات سطح را با خطای کمتر از 1 درصد تشخیص دهند. این دقت برای کاربردهای حساس که کنترل دقیق سطح حیاتی است، لازم و ضروری می‌باشد.
- لول سوئیچ‌های دقت متوسط: معمولاً دارای دقت 1 تا 3 درصد هستند که برای کاربردهای عمومی و صنعتی بسیار مناسب است و تعادل خوبی بین هزینه و دقت ایجاد می‌کند.
- لول سوئیچ‌های دقت پایین: با دقت بالاتر از 3 درصد که در کاربردهای غیرحساس و در مخازن بزرگ یا محیط‌هایی با محدودیت بودجه استفاده می‌شوند.
2.قیمت لول سوئیچ دیاپازونی
قیمت لول سوئیچ دیاپازونی به عوامل متعددی از جمله دقت، جنس بدنه، برند، فناوری به کار رفته، و شرایط محیطی وابسته است:
- لول سوئیچ‌های ارزان قیمت: این دسته برای کاربردهای ساده و کم حساس با کیفیت ساخت و دقت متوسط عرضه می‌شوند و معمولاً از مواد اولیه ارزان‌تر ساخته شده‌اند.
- لول سوئیچ‌های میان‌رده: بهترین گزینه برای اکثر صنایع با ترکیبی از دقت و قیمت منطقی هستند که طول عمر و عملکرد قابل قبولی دارند.
- لول سوئیچ‌های حرفه‌ای و گران‌قیمت: مناسب برای کاربردهای دقیق، شرایط محیطی سخت و صنایع حساس که کیفیت ساخت، دقت بالا و خدمات پس از فروش قوی را ارائه می‌دهند.
اگر قصد خرید لولو سوئیچ و آشنایی با نکات مهم در این رابطه دارید حتما کلیک کنید.
انواع لول سوئیچ دیاپازونی بر اساس نوع سیال
- لول سوئیچ دیاپازونی مایعات: مناسب برای مایعات با ویسکوزیته و چگالی مختلف مثل آب، نفت، مواد شیمیایی. معمولاً جنس دیاپازون از استیل ضدزنگ است تا مقاومت در برابر خوردگی داشته باشد.
- لول سوئیچ دیاپازونی جامدات: طراحی شده برای مواد پودری، گرانول‌ها و دانه‌های خشک؛ در این مدل‌ها، دو شاخه به گونه‌ای تنظیم می‌شود که ارتعاش در حضور مواد جامد به خوبی تشخیص داده شود.
- لول سوئیچ دیاپازونی چند منظوره: برخی مدل‌ها قابلیت کار هم برای مایعات و هم جامدات را دارند ولی قیمت بالاتر و حساسیت متفاوتی دارند.
مظالعه کنید: چرا لول سوئیچ خازنی انتخاب اول صنایع مدرن است؟
بر اساس جنس بدنه و دیاپازون
- لول سوئیچ با بدنه و دیاپازون استیل 304: رایج‌ترین نوع که مقاومت نسبی در برابر خوردگی و دماهای متوسط دارد. قیمت مناسب برای کاربردهای معمولی.
- لول سوئیچ با بدنه و دیاپازون استیل 316: مقاومت بالاتر در برابر خوردگی‌های شدید، مناسب برای صنایع شیمیایی و دریایی. قیمت بالاتر نسبت به 304.
- لول سوئیچ با روکش تفلون (PTFE): برای مایعات خورنده و اسیدی، که نیاز به مقاومت شیمیایی بسیار بالا دارند. قیمت بالاتر و کاربرد تخصصی.
- لول سوئیچ سرامیکی یا تیتانیوم: برای شرایط بسیار خاص با مقاومت در برابر دما و خوردگی شدید، قیمت بسیار بالا و کاربرد محدود.
بر حسب نوع نصب و اتصال
- لول سوئیچ نصب رزوه‌ای (Threaded): رایج‌ترین نوع برای نصب روی مخازن و لوله‌ها با سایزهای مختلف رزوه. نصب ساده و سریع.
- لول سوئیچ نصب فلنجی (Flanged): برای مخازن بزرگ و سیستم‌های صنعتی که نیاز به نصب محکم و ضد نشتی دارند. معمولاً در فشار و دمای بالا کاربرد دارد.
- لول سوئیچ با اتصال به صورت جوشی: برای کاربردهای دائمی و مخازنی که نباید نشتی داشته باشند. نصب دائم و مقاوم.
انواع لول سوئیچ دیاپازونی بر اساس نوع خروجی و سیگنال
- لول سوئیچ با خروجی رله‌ای (Relay Output): رایج‌ترین و ساده‌ترین نوع که در صورت رسیدن سطح به نقطه مشخص، رله فعال یا غیرفعال می‌شود. مناسب برای کنترل‌های آنالوگ و دیجیتال ابتدایی.
- لول سوئیچ با خروجی 4-20mA: برای انتقال سیگنال دقیق‌تر و اتصال به سیستم‌های کنترل اتوماتیک و PLC ها. مناسب برای کاربردهای صنعتی پیشرفته‌تر.
- لول سوئیچ با خروجی دیجیتال و پروتکل‌های ارتباطی (HART, Modbus): امکان کنترل دقیق‌تر، تنظیم از راه دور و کالیبراسیون دیجیتال. کاربرد در صنایع پیشرفته.
انواع لول سوئیچ دیاپازونی بر اساس کاربرد ویژه
- لول سوئیچ دیاپازونی ضد انفجار (Ex-Proof): طراحی شده برای استفاده در محیط‌های انفجاری با استانداردهای خاص ATEX و IECEx. قیمت و تکنولوژی بالاتر.
- لول سوئیچ دیاپازونی مقاوم به دما و فشار بالا: مناسب برای مخازن تحت فشار بالا و دمای زیاد، مانند بخار و فرآیندهای صنعتی خاص.
- لول سوئیچ دیاپازونی با پوشش آنتی استاتیک: برای مواد قابل اشتعال یا انفجار، جلوگیری از تجمع بار الکتریکی.
مقایسه خلاصه انواع لول سوئیچ دیاپازونی
| نوع دسته‌بندی | ویژگی‌های اصلی | کاربرد معمول | قیمت تقریبی |
|---|---|---|---|
| جنس بدنه و دیاپازون | استیل 304، 316، PTFE، تیتانیوم | صنایع عمومی تا تخصصی | متوسط تا بالا |
| نوع سیال | مایعات، جامدات، چند منظوره | کنترل انواع سیال | متغیر |
| نوع نصب | رزوه‌ای، فلنجی، جوشی | کاربردهای نصب مختلف | کم تا متوسط |
| نوع خروجی | رله‌ای، 4-20mA، دیجیتال | سیستم‌های کنترل ساده تا پیشرفته | کم تا بالا |
| دقت اندازه‌گیری | بالا، متوسط، پایین | کاربردهای حساس تا غیر حساس | کم تا بالا |
| کاربرد ویژه | ضد انفجار، فشار و دمای بالا، آنتی استاتیک | صنایع خاص و حساس | بالا |
بررسی انواع لول سوئیچ دیاپازونی بر اساس دقت
1. مدل‌های دقت بالا
- ویژگی‌ها: حساسیت بسیار بالا به تغییرات سطح، قابلیت عملکرد در دما و فشارهای بالا، مقاومت در برابر خوردگی و مواد خورنده، و عمر طولانی.
- کاربردها: صنایع نفت و گاز، پتروشیمی، دارویی و غذایی با نیاز به دقت بالا در اندازه‌گیری.
- مزایا: کاهش خطاهای اندازه‌گیری، افزایش ایمنی و بهینه‌سازی مصرف مواد.
- معایب: قیمت بالا و نیاز به نصب و کالیبراسیون دقیق‌تر.
2. مدل‌های دقت متوسط
- ویژگی‌ها: مناسب برای اکثر کاربردهای صنعتی با دقت قابل قبول، هزینه متوسط و نصب ساده‌تر.
- کاربردها: صنایع عمومی، کارخانه‌ها و مخازن ذخیره‌سازی متوسط.
- مزایا: هزینه مناسب و عملکرد قابل اطمینان.
- معایب: در محیط‌های حساس ممکن است محدودیت داشته باشد.
3. مدل‌های دقت پایین
- ویژگی‌ها: قیمت پایین، طراحی ساده و مناسب برای کاربردهای معمولی یا بزرگ.
- کاربردها: مخازن بزرگ و محیط‌های غیر حساس یا با محدودیت بودجه.
- مزایا: اقتصادی بودن و نصب آسان.
- معایب: دقت پایین‌تر و طول عمر کمتر.
اجزای لول سوئیچ دیاپازونی
1. اجزای اصلی
- دیاپازون (Tuning Fork): دو شاخه فلزی که ارتعاش می‌کند و با تماس سیال فرکانس آن تغییر می‌کند. جنس دیاپازون معمولاً از فولاد ضدزنگ یا مواد مقاوم به خوردگی است.
- سنسور پیزوالکتریک: ایجاد ارتعاش و تبدیل تغییرات مکانیکی به سیگنال الکتریکی.
- مدار الکترونیکی: پردازش سیگنال و ارسال خروجی به سیستم کنترل یا نمایشگر.
- پوسته و بدنه: محافظت از اجزا در برابر شرایط محیطی مانند رطوبت، گرد و غبار، و فشار.
2. انواع خروجی‌های الکتریکی
- خروجی رله‌ای (کلید خشک)
- خروجی 4-20 میلی‌آمپر
- خروجی دیجیتال (پروتکل‌های مختلف مانند HART یا Modbus)
مقایسه قیمت و دقت انواع لول سوئیچ دیاپازونی
| نوع محصول | دقت اندازه‌گیری | محدوده قیمت (تومان) | طول عمر مفید (سال) | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|---|---|---|
| دقت بالا | کمتر از 1% | 5,000,000 تا 15,000,000 | 8 تا 12 | صنایع حساس نفت، گاز، دارو | دقت بسیار بالا، مقاومت عالی | قیمت بالا، نیاز به کالیبراسیون دقیق |
| دقت متوسط | 1 تا 3% | 2,000,000 تا 5,000,000 | 5 تا 8 | صنایع عمومی و مخازن | تعادل قیمت و کیفیت | ممکن است در کاربردهای حساس محدود باشد |
| دقت پایین | بالاتر از 3% | 500,000 تا 2,000,000 | 3 تا 5 | کاربردهای غیر حساس | قیمت پایین، نصب آسان | دقت کمتر، عمر کوتاه‌تر |
توجه: این قیمت ها حدودی و ممکن است متغیر باشد.
