در دنیای صنعتی، اندازهگیری دقیق و قابل اعتماد دادهها به عنوان یکی از ارکان اصلی هر فرآیند به شمار میرود. ترانسمیترها و حسگرها دو جزء کلیدی این فرایند هستند که وظیفه آنها دریافت و انتقال اطلاعات به سیستمهای کنترلی و نظارتی است. ترانسمیتر بخشی از یک سیستم اندازهگیری است که دادههای دریافتی از حسگر را پردازش و به سیگنالهای قابل خواندن تبدیل میکند. اتصال صحیح این دو عنصر نه تنها به افزایش دقت اندازهگیری کمک میکند، بلکه از بروز خطاها و مشکلات احتمالی در سیستمهای صنعتی جلوگیری میکند. در این مقاله، به بررسی جامع نحوه اتصال صحیح ترانسمیتر به حسگرها خواهیم پرداخت و در انتها به سوالات متداول کاربران نیز پاسخ خواهیم داد.
تعریف ترانسمیتر و حسگر
ترانسمیتر به دستگاهی اطلاق میشود که وظیفه تبدیل دادهها از یک حسگر به یک سیگنال استاندارد برای انتقال به دیگر دستگاهها را دارد. ترانسمیترها میتوانند به دو نوع آنالوگ و دیجیتال تقسیمبندی شوند. ترانسمیترهای آنالوگ معمولاً مقادیر فیزیکی را به سیگنالهای ولتاژ یا جریان آنالوگ تبدیل میکنند، در حالی که ترانسمیترهای دیجیتال دادهها را به صورت اطلاعات دیجیتال پردازش و ارسال میکنند. استفاده از ترانسمیترها به دلیل دقت و قابلیت اطمینانی که دارند، در بسیاری از صنایع ضروری است.
حسگرها به دستگاههایی اطلاق میشود که وظیفه اندازهگیری یک خاصیت فیزیکی خاص مانند دما، فشار، رطوبت یا سطح مایعات را دارند. حسگرها اطلاعات را از محیط اطراف خود جمعآوری کرده و آنها را به ترانسمیتر منتقل میکنند تا پردازش و تحلیل شوند. انتخاب حسگر مناسب بستگی به نوع اطلاعات لازم برای اندازهگیری دارد. به عنوان مثال، برای اندازهگیری دما باید از حسگرهای دما مانند ترموکوپل یا ترمستور استفاده کرد، در حالی که برای اندازهگیری فشار باید از حسگرهای فشار استفاده شود.
انواع ترانسمیترها و حسگرها
- ترانسمیترهای آنالوگ: این نوع ترانسمیترها قابلیت تبدیل سیگنالهای آنالوگ به دیجیتال را دارند و معمولاً در سیستمهای کنترل قدیمی و جایی که نیاز به دقت بسیار بالا وجود ندارد، مورد استفاده قرار میگیرند. این ترانسمیترها به طور کلی نیاز به کابلکشی مستقیم دارند و سیگنالهای خروجی آنها میتواند تحت تأثیر نویزهای الکتریکی قرار گیرد.
- ترانسمیترهای دیجیتال: این ترانسمیترها، معمولاً برای کاربردهای پیچیدهتر طراحی شدهاند و توانایی انتقال دادهها را به صورت دیجیتال دارند. ترانسمیترهای دیجیتال به خاطر قابلیت پردازش اطلاعات دیجیتال و کاهش خطاهای ناشی از تداخل، در سیستمهای مدرن بیشتر استفاده میشوند. آنها معمولاً به شبکههای صنعتی متصل شده و امکان نظارت و کنترل از راه دور را فراهم میآورند.
- حسگرهای دما: حسگرهای دما در اندازهگیری دما به کار میروند و شامل انواع مختلفی مانند ترموکوپلها (TC)، ترمستورها (NTC و PTC) و حسگرهای مادون قرمز هستند. هر کدام از این حسگرها دارای مزایا و معایب خاص خود هستند و انتخاب بین آنها باید بر اساس نیازهای خاص کاربرد انجام شود.
- حسگرهای فشار: این حسگرها برای اندازهگیری فشار گازها و مایعات استفاده میشوند و شامل حسگرهای فشار مطلق و فشار نسبی هستند. انتخاب حسگر مناسب به نوع سیال و دامنه فشار مورد انتظار بستگی دارد.
- حسگرهای سطح: این نوع حسگرها برای اندازهگیری سطح مایعات یا مواد پودری استفاده میشوند. آنها میتوانند به روشهای مختلفی مانند استفاده از فناوریهای اولتراسونیک، راداری یا مغناطیسی کار کنند.
معیارهای انتخاب ترانسمیتر مناسب
انتخاب یک ترانسمیتر مناسب نیاز به توجه به چندین عامل دارد:
- سازگاری با حسگر: ترانسمیتر باید با نوع حسگر و نوع سیگنال آن هماهنگ باشد. برای مثال، اگر شما از حسگر دما استفاده میکنید، ترانسمیتر انتخابی باید قابلیت پردازش سیگنال دما را داشته باشد. در این راستا، بررسی مشخصات فنی هر دو جزء و اطمینان از هماهنگی آنها ضروری است.
- دامنه اندازهگیری: دامنه اندازهگیری ترانسمیتر باید با دامنه اندازهگیری حسگر مطابقت داشته باشد. بنابراین، برای جلوگیری از عملکرد نادرست و افزایش دقت، دامنههای اندازهگیری ترانسمیتر و حسگر را باید به دقت بررسی کنید.
- ویژگیهای محیطی: شرایط محیطی تأثیر زیادی بر عملکرد ترانسمیتر دارد. عواملی مانند دما، رطوبت، وجود مواد شیمیایی و فشار باید در انتخاب ترانسمیتر و حسگر مدنظر قرار گیرد. به عنوان مثال، اگر ترانسمیتر در یک محیط مرطوب نصب شود، باید از نمونههای مقاوم در برابر رطوبت استفاده کرد.
مراحل اتصال ترانسمیتر به حسگر
اتصال صحیح ترانسمیتر به حسگر یک فرآیند مهم است انجام دقیق آن میتواند تأثیر قابل توجهی بر دقت اندازهگیری و عملکرد سیستمهای صنعتی داشته باشد. در اینجا مراحل اتصال ترانسمیتر به حسگر را به تفصیل توضیح میدهیم:
1. تهیه ابزار و تجهیزات لازم
قبل از شروع به کار، تهیه ابزار و تجهیزات لازم یک گام کلیدی است. بدون ابزار مناسب، فرایند اتصال میتواند با مشکلاتی مواجه شود. ابزارهای مورد نیاز عبارتند از:
- سیمها و کانکتورها: این مهمترین عنصر در فرآیند اتصال است. بسته به نوع حسگر و ترانسمیتر، ممکن است به سیمهای با اندازهها و جنسهای مختلف نیاز داشته باشید.
- سیمهای مناسب: انتخاب سیمهای با کیفیت که قادر به تحمل جریان و ولتاژ مورد نیاز باشند، ضروری است.
- کانکتورها: کانکتورهای مناسب برای اتصال مطمئن و سریع بین ترانسمیتر و حسگر الزامی هستند. انتخاب کانکتورهایی که به راحتی و بدون ایجاد فشار اضافی به هم متصل شوند، کمک میکند تا از اتصالات ضعیف جلوگیری شود.
- مولتیمتر: برای بررسی اتصالات و اطمینان از صحت آنها از مولتیمتر استفاده میشود. با این دستگاه میتوانید ولتاژ و جریان را اندازهگیری کرده و اتصالات را تست کنید.
- دستگاه کالیبراسیون: در صورتی که کالیبراسیون نیاز باشد، داشتن یک دستگاه کالیبراسیون قابل اعتماد نیز لازم است تا اطمینان حاصل شود که مقادیر اندازهگیری صحیح هستند.
- ابزارهای دستی: ابزارهایی مانند پیچگوشتی، انبردست و چاقو که ممکن است در نصب و اتصال سیمها و کانکتورها به کار بیایند.
- نوار چسب یا گیرههای سیم: این ابزارها برای مهار سیمها و جلوگیری از حرکتی که ممکن است باعث اختلال در اندازهگیری شود، استفاده میشوند.
2. خاموش کردن سیستم
خاموش کردن سیستم قبل از شروع عملیات اتصال از اهمیت حیاتی برخوردار است. این مرحله به شما این اطمینان را میدهد که هیچ ولتاژی در سیستم وجود ندارد و از بروز خطرات حفاظتی جلوگیری میکند.
- مراحل خاموش کردن: اطمینان حاصل کنید که کلید برق و سوئیچها خاموش شدهاند. این کار به منظور جلوگیری از بروز آسیبهای ناخواسته به دستگاهها و همچنین ایمنی شماست.
- مدت زمان خاموش بودن سیستم: بهتر است اجازه دهید سیستم برای چند دقیقه خاموش باشد تا تمام بارهای الکتریکی از سیستم خارج شوند.
3. شناسایی و آمادهسازی نقاط اتصال
این مرحله شامل شناسایی دقیق نقاط اتصال ترانسمیتر و حسگر است که برای انجام اتصال صحیح ضروری است:
- بررسی مشخصات فنی: توجه به دفترچه راهنما و مشخصات فنی ترانسمیتر و حسگر کمک میکند تا با نحوه اتصال و رنگ سیمها آشنا شوید. معمولاً رنگهای مشخصی برای ورودی و خروجی استفاده میشود (به عنوان مثال، قرمز برای مثبت و سیاه برای منفی).
- شمارش و شمارهگذاری پینها: برخی از دستگاهها دارای پینهای خاصی هستند که نقش ورودی و خروجی را دارند. باید اطمینان حاصل کنید که پینهای صحیح شناسایی و شمارهگذاری شدهاند.
- تمیز کردن نقاط اتصال: مطمئن شوید که محلهایی که میخواهید سیمها را متصل کنید، پاک و خشک هستند. آلودگی یا رطوبت میتواند موجب اختلال در خونریزی سیگنالها شود.

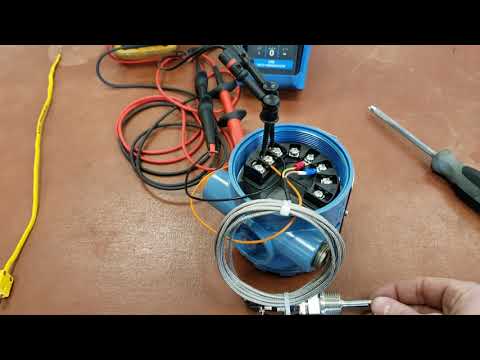

4. اتصال سیمها به ترانسمیتر و حسگر
در این مرحله، سیمها به نقاط مشخص شده در ترانسمیتر و حسگر متصل میشوند. برای این کار:
- شناخت پینها: با دقت بررسی کنید که کدام پین برای خروجی و کدام برای ورودی است. این کار به جلوگیری از اتصال معیوب کمک خواهد کرد.
- وصل کردن سیمها: در اینجا باید سیمها را به دقت و با توجه به رنگها به پینهای مشخص وصل کنید:
- سیمهای مثبت و منفی: اطمینان حاصل کنید که سیم مثبت به پین مثبت و سیم منفی به پین منفی متصل شود. برای مثال، اگر از حسگر دما استفاده میکنید، باید توجه کنید که رنگهای ارتباطی بین ترانسمیتر و حسگر با هم سازگار باشند.
- نوع اتصال: اگر از کانکتور یا ترمینال برای اتصال استفاده میکنید، مطمئن شوید که آنها به درستی جا میخورند. به هیچ وجه فشار نیاورید تا از آسیب به پینها جلوگیری شود.
- محکم کردن اتصالات: به یاد داشته باشید که اتصالات باید محکم باشند، اما نه خیلی فشار زیادی بر آنها وارد کنید. اتصالات ضعیف میتواند مشکلات چندگانهای ایجاد کند.
5. بررسی صحت اتصالات
این مرحله برای اطمینان از صحت اتصالات انجام میشود و شامل:
- استفاده از مولتیمتر: مولتیمتر را به حالت «تست اتصال» تغییر دهید و هر یک از اتصالات را بررسی کنید. اطمینان حاصل کنید که تمام پینها به درستی متصل شدهاند و بین آنها هیچگونه اختلالی وجود ندارد.
- بررسی کوتاهمدتها: اطمینان حاصل کنید که هیچ سیمی به هم متصل نیست و اتصال کوتاه ندارید که ممکن است به سختافزار آسیب برساند.
- چک کردن ولتاژ و جریان: میتوانید با استفاده از مولتیمتر ولتاژ و جریان را اندازهگیری کنید تا از مقدار مناسب آنها اطمینان حاصل کنید، به ویژه اگر از ترانسمیترهای حساس استفاده میکنید.
6. تست سیستم
پس از اطمینان از صحت اتصالات، سیستم را روشن کنید و عملکرد آن را بررسی کنید:
- روشن کردن سیستم: برق سیستم را روشن کرده و به دقت به خروجی ترانسمیتر و حسگر توجه کنید. تغییرات در دادههای خروجی باید منسجم و منطقی باشند.
- بررسی ورودی و خروجی: خروجی ترانسمیتر باید با ورودی حسگر مطابقت داشته باشد. به عنوان مثال، در صورت اندازهگیری دما، دما باید با مقدار واقعی همخوانی داشته باشد.
- تست کارایی: در صورت مشاهده هرگونه نوسان یا خطا در اندازهگیریها، بررسی مجدد اتصالات و اجزای مختلف به منظور شناسایی مشکلات اساسی الزامی است.
7. کالیبراسیون (در صورت نیاز)
اگر پس از بررسیها متوجه شدید که ترانسمیتر نیاز به کالیبراسیون دارد، میتوانید مراحل زیر را برای کالیبراسیون اجرا کنید:
- آزمایش مقادیر: با استفاده از یک دستگاه کالیبراسیون، مقادیر خروجی ترانسمیتر را بررسی کنید و مطمئن شوید که با مقادیر مرجع مطابقت دارند.
- تنظیم پارامترها: در صورتی که خروجی ترانسمیتر با مقادیر واقعی مطابقت ندارد، باید پارامترها را تنظیم کنید. این کار معمولاً با استفاده از نرمافزار خاص یا پنل کنترل انجام میشود.
- تست نهایی: پس از کالیبراسیون، دوباره تست کنید تا اطمینان حاصل کنید که ترانسمیتر به درستی کالیبره شده و دقیقاً دادهها را پردازش میکند.
خواندن مقاله های زیر را از دست ندهید:
نکات رایج و مشکلات
در این بخش به برخی از مشکلات متداول و راهحلهای آنها خواهیم پرداخت:
- عدم کارکرد ترانسمیتر: اگر ترانسمیتر راهاندازی نمیشود، این مسئله ممکن است به دلیل اتصالات نادرست، معیوب بودن دستگاه یا وجود مشکلات داخلی در ترانسمیتر باشد. برای حل این مشکل، اتصالات را دوباره بررسی کرده و در صورت لزوم، ترانسمیتر را تعویض کنید.
- نوسان در اندازهگیری: یکی از مشکلات رایج این است که اندازهگیریها ثابت نیستند و با تغییرات ناگهانی در مقادیر ظاهر میشوند. این مشکل ممکن است به دلیل اختلالات الکتریکی، عدم زمین مناسب یا وجود حسگر نامناسب باشد. بررسی و اطمینان از وجود زمین مناسب و کیفیت کابلکشی میتواند به حل این مشکل کمک کند.
- کالیبراسیون نامناسب: کالیبراسیون نادرست ترانسمیتر میتواند منجر به دقت پایین در اندازهگیریها شود. اطمینان حاصل کنید که کالیبراسیون به درستی انجام میشود و مقادیر خروجی با مقادیر واقعی مطابقت دارد.
کلیک کنید: تعمیر ترانسمیتر|تعمیر ترانسمیتر فشار| اصول عیبیابی و نگهداری
سوالات متداول (FAQ)
در این بخش به سوالات متداولی که ممکن است در ذهن کاربران مطرح شود، پاسخ خواهیم داد:
سؤال 1: آیا استفاده از ترانسمیتر دیجیتال بهتر از آنالوگ است؟
پاسخ: بله، ترانسمیترهای دیجیتال به دلیل توانایی پردازش دادههای دیجیتال و کاهش تداخلهای الکتریکی اغلب در سیستمهای مدرن ترجیح داده میشوند. آنها دقت بیشتری را ارائه میدهند و قابلیت اتصال به شبکههای صنعتی را دارند.
سؤال 2: آیا میتوان از یک ترانسمیتر برای چند حسگر مختلف استفاده کرد؟
پاسخ: به طور کلی، یک ترانسمیتر برای یک حسگر خاص طراحی شدهاست و برای کارکرد بهینه باید با آن حسگر سازگاری داشته باشد. اگر نیاز به اندازهگیریهای مختلف دارید، باید ترانسمیترهای جداگانه برای هر نوع حسگر استفاده کنید.
سؤال 3: در صورت عدم کارکرد ترانسمیتر، بهترین روش برای عیبیابی چیست؟
پاسخ: ابتدا اتصالات را بررسی کنید و سپس از مولتیمتر برای تست ولتاژ و جریان استفاده کنید. همچنین میتوانید ترانسمیتر را با یک نمونه جدید تعویض کنید تا اطمینان حاصل شود که مشکل از خود ترانسمیتر نیست.
سؤال 4: چگونه میتوان مشکلات نوسان در اندازهگیریها را کاهش داد؟
پاسخ: اطمینان از زمین بودن مناسب و بررسی اختلالات الکتریکی میتواند به کاهش نوسان کمک کند. همچنین استفاده از فیلترهای مناسب در سیگنالها میتواند به پایداری اندازهگیریها کمک کند.
