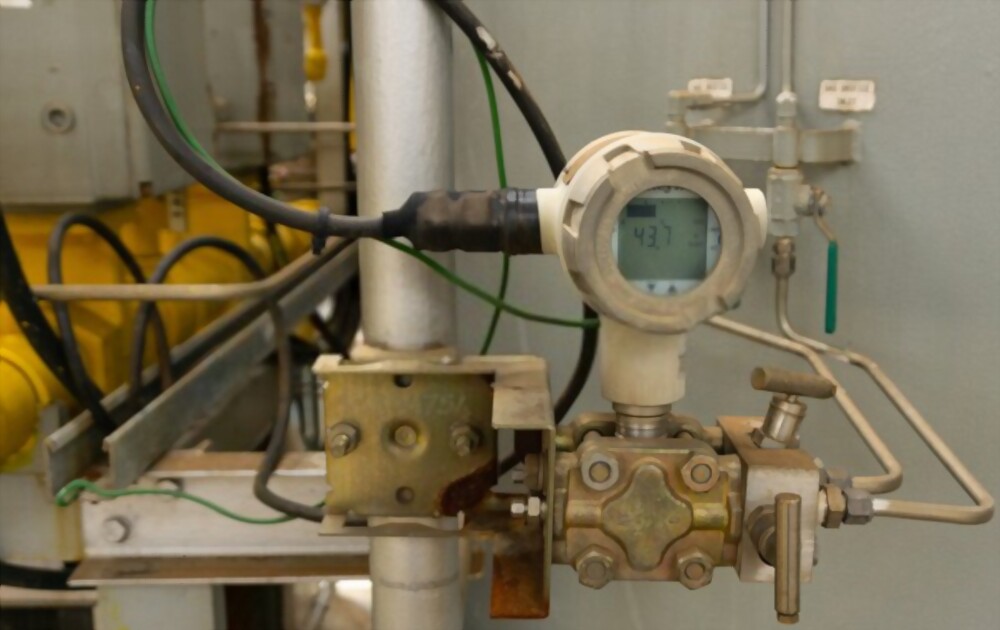

در پروژههای صنعتی، بسیاری از متخصصان روی خرید ترانسمیترهای گرانقیمت و سیستمهای DCS پیشرفته تمرکز میکنند، اما یک جزء حیاتی و ارزانتر را فراموش میکنند: کابل اتصال.
کابل، در واقع “رگهای ارتباطی” سیستم شماست. اگر این رگها دچار گرفتگی یا آسیب باشند، تمام آن تجهیزات گرانقیمت، اطلاعات غلط به شما میدهند. در این مقاله، قدم به قدم یاد میگیریم چطور یک کابل هوشمندانه برای اتصال ترانسمیتر به DCS انتخاب کنیم تا هم دقت سیستم بالا برود و هم هزینههای تعمیرات در آینده کاهش یابد.
۱. جنگ با نویز(اهمیت شیلدینگ)
در هر محیط صنعتی، یک دشمن پنهان وجود دارد: نویز الکترومغناطیسی (EMI).
تصور کنید در یک اتاق پر از همهمه و فریاد، میخواهید صدای یک نفر را بشنوید که با صدای خیلی آرام با شما حرف میزند. این دقیقاً همان اتفاقی است که برای سیگنال ترانسمیتر میافتد. موتورهای بزرگ، کابلهای برق فشار قوی و حتی فرکانسهای رادیویی، مثل آن همهمه عمل میکنند و سیگنال دقیق ترانسمیتر را در خود گم میکنند.
شیلد (Shield) چیست و چگونه کار میکند؟
شیلد در واقع یک لایه محافظ است که دور سیمهای اصلی کابل قرار میگیرد. وظیفه آن این است که امواج نویز را جذب کند و قبل از اینکه به سیمهای اصلی برسند، آنها را به زمین (Ground) هدایت کند.
هنگام خرید، کدام نوع شیلد را انتخاب کنیم؟
در بازار کابل، معمولاً با دو نوع شیلد روبرو میشوید:
- شیلد آلومینیومی (Foil Shield): این لایه بسیار نازک است و شبیه ورقههای آلومینیومی است. این نوع شیلد برای مسافتهای کوتاه و مقابله با نویزهای فرکانس بالا عالی است، اما یک نقطه ضعف بزرگ دارد: بسیار شکننده است. اگر کابل را زیاد خم کنید، این لایه پاره میشود و محافظت آن از بین میرود.
- شیلد توری مسی (Braided Shield): این لایه از بافت رشتههای مسی ساخته شده و مثل یک زره محکم دور کابل را گرفته است. این نوع شیلد هم در برابر نویز بسیار قوی است و هم بسیار منعطف است.
پیشنهاد: اگر پروژه شما در محیطی سخت مثل پالایشگاه، کارخانه فولاد یا جایی که دستگاههای الکتریکی سنگین دارد قرار دارد، حتماً از کابلهایی استفاده کنید که ترکیبی از هر دو نوع باشند (هم فویل و هم توری مسی). این یعنی داشتن یک زره همهجانبه!
۲. چرا سیمهای کابل نباید صاف باشند؟ (ساختار Twisted Pair)
اگر کابلهای باکیفیت را باز کنید، متوجه میشوید که سیمها به صورت صاف و موازی کنار هم نیستند، بلکه به دور هم پیچ خوردهاند. به این ساختار در دنیای مهندسی، Twisted Pair یا “جفتسیم درهمپیچیده” میگویند.
چرا این پیچش اینقدر مهم است؟
وقتی دو رشته سیم به صورت مارپیچ دور هم قرار میگیرند، یک معجزه فیزیکی اتفاق میافتد. هر نویزی که به کابل برخورد کند، تقریباً به هر دو رشته سیم به یک اندازه اثر میگذارد.
چون سیستم DCS سیگنال را با اندازهگیری “تفاوت” بین این دو سیم میخواند، نویز که در هر دو سیم یکسان است، در فرآیند محاسبه حذف میشود. اما اگر سیمها صاف و موازی باشند، نویز ممکن است فقط روی یکی از آنها اثر بگذارد و باعث ایجاد خطای بزرگ در عدد نمایش داده شده در مانیتور شما شود.
نکته خرید: هنگام بررسی کاتالوگ کابل، اگر از شما پرسیدند که تعداد “Twists per meter” (تعداد پیچش در هر متر) چقدر است، بدانید که هرچه این عدد بالاتر باشد، کابل شما در برابر نویزهای مغناطیسی مقاومتر است.
۳. انتخاب پوست کابل: محیط شما چه میگوید؟ (عایق و روکش)
کابل شما قرار است در چه شرایطی “زنده” بماند؟ انتخاب اشتباه روکش کابل میتواند باعث شود کابل شما در عرض چند ماه در اثر حرارت ذوب شود یا در اثر مواد شیمیایی پوسیده شود.
سناریوهای مختلف محیطی:
- سناریوی اول: محیطهای بسیار گرم: اگر کابل از کنار کوره یا در محیطی با دمای بالا عبور میکند، حتماً باید از عایقهایی مثل PTFE (تفلون) استفاده کنید. این مواد در برابر حرارت بسیار مقاوم هستند و خواص الکتریکی خود را از دست نمیدهند.
- سناریوی دوم: محیطهای شیمیایی و خورنده: اگر در نزدیکی مخازن اسید یا محیطهای نفتی هستید، روکش کابل باید از جنس PUR (پلیاورتان) باشد که در برابر مواد شیمیایی بسیار سرسخت است.
- سناریوی سوم: محیطهای حساس به ایمنی (نفت و گاز): در این صنایع، اگر آتشسوزی رخ دهد، کابل نباید دود سیاه و سمی تولید کند که باعث کور شدن افراد یا خوردگی تجهیزات شود. پس کابلهای با استاندارد LSZH (کم دود و بدون هالوژن) انتخاب اول هستند.
۴. مسافت طولانی و افت ولتاژ: وقتی سیگنال خسته میشود!
یک اشتباه رایج این است که فکر کنیم برای هر مسیری، یک کابل با ضخامت معمولی کافی است. اما در مهندسی، “مسافت” یک عامل تعیینکننده است.
مشکل چیست؟
هر کابل مقداری مقاومت الکتریکی دارد. هرچه کابل طولانیتر باشد، این مقاومت بیشتر میشود. این مقاومت باعث میشود ولتاژی که از ترانسمیتر به سمت DCS میرود، در طول مسیر کم شود (به این اتفاق میگوییم افت ولتاژ). اگر ولتاژ به مقدار بسیار کمی برسد، ترانسمیتر یا اصلاً کار نمیکند و یا اعداد اشتباه و نوسانی به شما نشان میدهد.
راه حل عملی:
هرچه فاصله ترانسمیتر تا اتاق کنترل بیشتر است، باید از کابلهایی با سطح مقطع (Cross-section) بزرگتر استفاده کنید.
- برای مسیرهای کوتاه، کابلهای ۰.۵ میلیمتر مربع معمولاً کافی هستند.
- اما برای مسیرهای طولانی، حتماً از کابلهای ۱.۵ میلیمتر مربع یا حتی بالاتر استفاده کنید تا مطمئن شوید سیگنال با قدرت و دقت کامل به مقصد میرسد.
مطالعه کنید: تعمیر ترانسمیتر|تعمیر ترانسمیتر فشار| اصول عیبیابی و نگهداری
چکلیست نهایی: قبل از پرداخت پول، این ۴ مورد را چک کنید!
برای اینکه خیالتان راحت باشد، این لیست را در کنار خود داشته باشید و هنگام صحبت با فروشنده، آنها را بپرسید:
| ویژگی | آنچه باید بخرید | چرا مهم است؟ |
|---|---|---|
| نوع شیلد | شیلد ترکیبی (Foil + Braid) | برای حذف کامل نویزهای محیطی |
| ساختار سیم | Twisted Pair (پیچخورده) | برای حذف نویزهای مغناطیسی |
| نوع روکش | متناسب با محیط (LSZH یا PUR) | برای جلوگیری از پوسیدگی یا خطر آتشسوزی |
| ضخامت سیم | متناسب با طول مسیر (مثلاً ۱.۵ mm²) | برای جلوگیری از ضعیف شدن سیگنال |
پیشنهاد نهایی
خرید یک کابل ارزان و غیراستاندارد شاید در ابتدا هزینههای شما را کم کند، اما در بلندمدت با خطاهای سیگنالی، توقفهای ناخواسته خط تولید و حتی آسیب زدن به کارتهای گرانقیمت DCS، هزینههای چندین برابری به شما تحمیل میکند.
اگر هنوز در مورد مشخصات فنی کابل مورد نیاز پروژهتان شک دارید، نگران نباشید!
ما در گروه صنعتی ابزاردقیق ساتراپ دما آمادهایم تا بر اساس مشخصات ترانسمیتر شما و شرایط محیطی پروژهتان، دقیقترین کابل را به شما معرفی کنیم.
