ترمول تایپ K یکی از پرکاربردترین حسگرهای دما در صنعت است که به دلیل گستره مناسب در بالا و دقت صنایع مختلف بهخصوص کورهها، دیگهای بخار و تجهیزات حرارتی استفاده میشود. سلامت این سنسور برای اندازهگیری دقیق دمای حیاتی است و خرابی آن میتواند باعث خطاهای جدی در فرآیندهای صنعتی شود. در این مقاله به شما روشهای ساده و تخصصی برای تشخیص سلامت ترموکوپل نوع K را آموزش میدهیم.
ما در این مقاله در رابطه با ترموکوپل چیست و انواع ترموکوپل در ابزاردقیق مفصل صحبت کرده ایم.
1. بررسی ظاهری ترموکوپل
اولین و سادهترین مرحله برای تشخیص سلامت ترموکوپل، بررسی دقیق ظاهری آن است. این مرحله اهمیت بالایی دارد چون بسیاری از مشکلات ترموکوپل قابل تشخیص در این مرحله هستند.
- بررسی پوشش و عایق سیمها: سیمهای ترموکوپل K از فلزات خاصی ساخته شدهاند و معمولاً دارای عایق مقاوم به دما هستند. هرگونه ترک، پارگی یا پوسیدگی در عایق باعث نفوذ رطوبت و ایجاد اتصال کوتاه میشود.
- بررسی اتصالها و سر سیم: نقاط اتصال باید محکم و عاری از زنگزدگی باشند. زنگزدگی موجب افزایش مقاومت در اتصال و کاهش دقت میشود.
- وجود زنگزدگی یا خوردگی: قرار گرفتن ترموکوپل در محیطهای مرطوب یا خورنده باعث اکسیداسیون فلزات میشود. این موضوع باعث کاهش کارایی یا قطع سیم میگردد.
- بررسی تغییر شکل فیزیکی: خم شدن بیش از حد، لهشدگی یا سوختگی پوششها نشانه آسیب جدی است که باید با تعویض برطرف شود.
این بررسی به شما کمک میکند مشکلات ظاهری ساده را شناسایی و اقدام به تعمیر یا تعویض نمایید.
2. علائم خرابی عملکرد ترموکوپل
حتی اگر ظاهر ترموکوپل سالم باشد، ممکن است عملکرد آن دچار مشکل شده باشد. علائم زیر به شما کمک میکنند تا به سلامت واقعی ترموکوپل پی ببرید:
- خوانش دمای غیرمنطقی: وقتی دستگاه دماهایی بسیار بالاتر یا پایینتر از دمای واقعی نشان میدهد، این نشانه از اختلال در ترموکوپل است.
- مقادیر ثابت یا صفر: اگر ترموکوپل مقدار ثابتی یا صفر ولتاژ خروجی را ثبت کند، احتمالا سیمها قطع شده یا ترموکوپل سوخته است.
- نوسانات غیرمعمول: تغییرات ناگهانی و بیدلیل در نمایش دما میتواند ناشی از اتصالات ناپایدار یا نویز الکتریکی باشد.
- تأخیر در پاسخ به تغییرات دما: ترموکوپل سالم باید سریعاً به تغییر دما پاسخ دهد؛ تاخیر یا پاسخ کند به معنی اختلال داخلی است.
تشخیص این علائم معمولا با مشاهده دادههای دستگاه اندازهگیری دما صورت میگیرد و گام مهمی در عیبیابی محسوب میشود.
خواندن این مقاله را از دست ندهید: علل خرابی ترموکوپل و روشهای عیبیابی
3. تست پیوستگی سیم ترموکوپل با مولتیمتر دیجیتال
یکی از مطمئنترین روشها برای بررسی سلامت ترموکوپل تست مقاومت یا پیوستگی سیم است که در اینجا با مولتیمتر دیجیتال انجام میشود:
- مرحله اول: آمادهسازی مولتیمتر
مولتیمتر را روی حالت اندازهگیری مقاومت (Ω) تنظیم کنید. - مرحله دوم: اتصال پرابها به دو سر ترموکوپل
پرابهای مولتیمتر را به دو سر سیم ترموکوپل متصل کنید. بهتر است اتصالات کاملاً محکم و بدون لرزش باشند تا مقدار درست نمایش داده شود. - مرحله سوم: خواندن مقدار مقاومت
مقاومت سیمها باید مقدار بسیار کمی (نزدیک به صفر) باشد. اگر مقاومت بسیار زیاد یا بینهایت نمایش داده شد، به معنای قطع بودن سیم یا آسیب داخلی است. - نکته مهم: مقاومت سیم ترموکوپل معمولا کم است اما بسته به طول و جنس سیم، مقداری متفاوت خواهد بود. در صورتی که مقاومت غیرعادی بالاست، احتمال وجود قطعی یا خوردگی داخلی زیاد است.
این روش تست ساده اما بسیار دقیق، نشان میدهد که سیمهای ترموکوپل مسیر جریان را به درستی هدایت میکنند یا نه.
کلیک کنید: مولتی متر چیست و انواع آن کدامند؟|انواع آنالوگ و دیجیتال
4. تست ولتاژ خروجی ترموکوپل K در دمای مشخص
ترموکوپل نوع K بر اساس اختلاف دمای بین دو سر خود، ولتاژ میلیولت تولید میکند که میتوان آن را اندازه گرفت:
- مرحله اول: آمادهسازی محیط تست
نوک ترموکوپل را در محیط با دمای مشخص قرار دهید، مثلاً در آب جوش با دمای 100 درجه سانتیگراد. دمای مرجع (محیط اطراف سیمها) باید دقیقاً مشخص و ثابت باشد. - مرحله دوم: اتصال مولتیمتر
مولتیمتر دیجیتال را روی حالت اندازهگیری میلیولت (mV) قرار داده و پرابها را به دو سر سیم ترموکوپل وصل کنید. - مرحله سوم: خواندن مقدار ولتاژ
ولتاژ خوانده شده را یادداشت کنید و آن را با جدول استاندارد ولتاژ-دما ترموکوپل K مقایسه نمایید.
جدول استاندارد مشخص میکند در دمای 100 درجه، ترموکوپل باید چند میلیولت تولید کند. - ارزیابی نتیجه:
اگر ولتاژ خوانده شده نزدیک به مقدار استاندارد باشد، ترموکوپل سالم است. اگر اختلاف زیادی وجود داشته باشد، ترموکوپل خراب یا سیمها دچار مشکل شدهاند.
این روش علاوه بر بررسی سلامت فیزیکی سیمها، دقت و صحت عملکرد ترموکوپل را هم میسنجد.
5. عوامل اصلی خرابی ترموکوپل K
درک دلایل رایج خرابی ترموکوپل به شما کمک میکند برای نگهداری بهتر و طولانیتر عمر آن برنامهریزی کنید:
- دمای بیش از حد مجاز:
ترموکوپل K محدوده دمایی استانداردی دارد که معمولاً تا 1260 درجه سانتیگراد است. قرار گرفتن در دماهای بالاتر باعث ذوب و خرابی سیمها میشود. - شوک حرارتی:

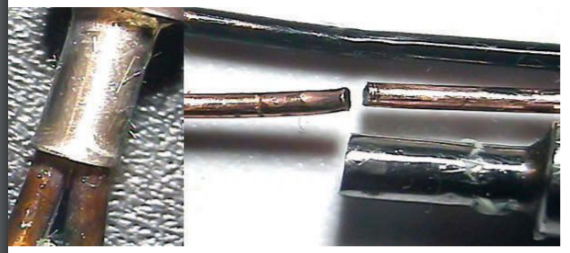

تغییر ناگهانی دما باعث ترکخوردگی و آسیب فیزیکی به سیمها میشود که در طول زمان موجب خرابی کامل میگردد. - خوردگی و اکسیداسیون:
تماس مداوم با رطوبت، بخار آب یا گازهای خورنده باعث اکسید شدن فلزات و از دست رفتن رسانایی میشود. - آسیب مکانیکی:
خم شدن، لهشدگی یا ضربه به سیمها و سر ترموکوپل میتواند باعث قطع یا کاهش کیفیت سیگنال شود. - نصب نادرست:
استفاده از کابلهای نامناسب، عدم عایقبندی یا اتصال ناصحیح به دستگاههای اندازهگیری باعث بروز خطا و خرابی میشود.
شناخت این عوامل به اپراتور و تکنسینها کمک میکند تا در شرایط استفاده و نگهداری دقت بیشتری داشته باشند.
6. راهکارهای افزایش عمر و سلامت ترموکوپل
برای جلوگیری از خرابی زودرس و حفظ دقت ترموکوپل نکات زیر توصیه میشود:
- انتخاب ترموکوپل مناسب:
نوع K را متناسب با شرایط دمایی و محیطی انتخاب کنید. برای محیطهای با دمای خیلی بالا یا خورنده، از غلاف محافظ استفاده کنید. - استفاده از کابل جبرانساز (Compensating Cable):
این کابلها از جنس مشابه سیم ترموکوپل هستند و از ایجاد خطاهای حرارتی در مسیر سیگنال جلوگیری میکنند. - حفاظت مکانیکی:
قرار دادن ترموکوپل در لوله یا غلاف محافظ برای جلوگیری از آسیب مکانیکی و برخورد با محیط. - جلوگیری از شوک حرارتی:
افزایش یا کاهش تدریجی دما برای جلوگیری از آسیب به سیمها. - بازرسی و نگهداری منظم:
چک کردن دورهای سیمها، اتصالات و تست ولتاژ برای اطمینان از عملکرد صحیح. - عایقبندی مناسب:
استفاده از عایقهای مقاوم به دما و رطوبت برای جلوگیری از نفوذ عوامل محیطی.
این اقدامات، بهرهوری و دقت ترموکوپل را افزایش میدهند و هزینههای تعمیر و تعویض را کاهش میدهند.
7. زمان مناسب تعویض ترموکوپل K
تعیین زمان تعویض ترموکوپل برای جلوگیری از خسارتهای احتمالی اهمیت بالایی دارد:
- وقتی تستها نشان از خرابی میدهند:
اگر تست مقاومت، ولتاژ و بررسی عملکرد دما، نشانههایی از خرابی بدهد، باید ترموکوپل تعویض شود. - مشاهده خرابی ظاهری جدی:
مانند سوختگی، بریدگی، خوردگی شدید یا آسیب مکانیکی. - نوسانات مکرر در دما:
هنگامی که نمایشگر دما نوسانات غیرقابل قبول دارد و خطاها برطرف نمیشوند. - عمر مفید تمام شده:
ترموکوپلها معمولا عمر مفید ۳ تا ۵ سال دارند. حتی بدون خرابی مشخص، تعویض پیشگیرانه توصیه میشود.
تعویض به موقع باعث حفظ دقت اندازهگیری و جلوگیری از خرابیهای بزرگتر و هزینهبر میشود.
اگر به دنبال خرید ترموکوپل تایپ k با کیفیت بالا و قیمت مناسب هستید حتما کلیک کنید.
سوالات متداول (FAQ)
چطور متوجه شوم ترموکوپل K سالم است؟
با تست مقاومت سیمها، اندازهگیری ولتاژ خروجی در دمای مرجع و بررسی علائم ظاهری میتوان سلامت آن را سنجید.
آیا میتوانم تست را با مولتیمتر معمولی انجام دهم؟
بله، برای تست مقاومت و ولتاژ میلیولت مولتیمتر دیجیتال کافی است ولی کالیبراسیون دقیقتر نیاز به دستگاه تخصصی دارد.
چرا ترموکوپل من نوسان زیاد در نمایش دما دارد؟
اتصالات ضعیف، نویز الکتریکی یا آسیب مکانیکی میتواند باعث این مشکل شود.
چگونه عمر ترموکوپل را افزایش دهم؟
با انتخاب نوع مناسب، استفاده از کابل جبرانساز، محافظ مکانیکی و بازرسی دورهای.
