ترمیستور به عنوان یکی از کلیدیترین قطعات در پکیجهای دیواری وظیفه اندازهگیری دقیق دمای آب را بر عهده دارد. عملکرد صحیح این قطعه، تضمینکننده کارکرد پایدار و ایمن پکیج است. در این مقاله به صورت تخصصی به بررسی عملکرد ترمیستور، نقش آن در سیستم کنترل دما، روشهای تشخیص سالم بودن و نشانههای خرابی آن پرداخته شده است.
ترمیستور پکیج چیست و چرا نقش مهمی در کنترل دما دارد؟
ترمیستور نوعی سنسور دمایی از نوع NTC است که مقاومت آن با تغییر دما تغییر میکند. در پکیجهای دیواری، ترمیستور به گونهای طراحی شده که وقتی دمای آب افزایش مییابد، مقاومت آن کاهش مییابد و بالعکس. این تغییر مقاومت به صورت سیگنالی به برد الکترونیکی ارسال میشود تا سیستم بتواند دمای آب را کنترل کند.

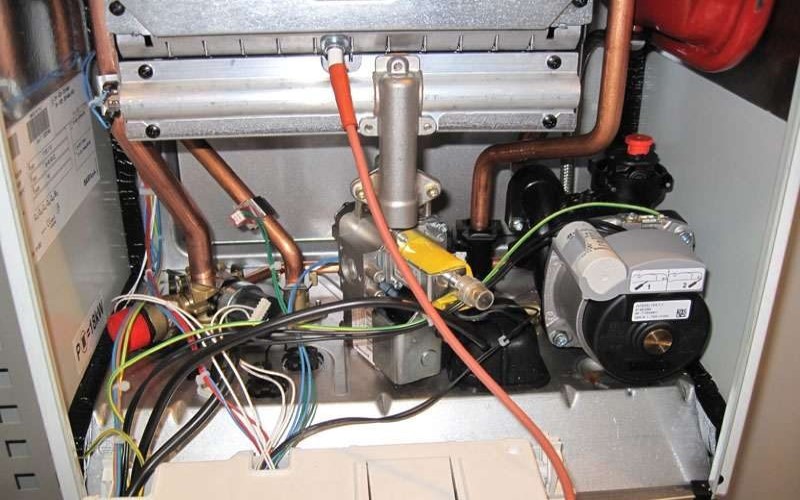

ترمیستور معمولاً در مسیر آب رفت، برگشت یا آب گرم مصرفی نصب میشود و اطلاعات لحظهای دمای آب را به برد میفرستد. به کمک این اطلاعات، برد تصمیم میگیرد مشعل روشن بماند یا خاموش شود و میزان شعله را تنظیم کند تا دمای آب در محدوده مورد نظر کاربر حفظ شود.
خواندن این مقاله را از دست ندهید: ترمیستور چیست؟انواع،مزایا و معایب،ویژگی ها،روش تست
نحوه عملکرد ترمیستور
ترمیستور اساساً یک مقاومت حساس به دما است که مقدار مقاومت آن با دمای محیط یا آب تغییر میکند. برد الکترونیکی پکیج، مقدار مقاومت ترمیستور را اندازهگیری کرده و با توجه به مقدار پیشفرض در حافظه خود، دمای دقیق آب را تشخیص میدهد.
اگر دمای آب پایینتر از حد تنظیمشده باشد، برد فرمان افزایش شعله مشعل را صادر میکند تا آب گرمتر شود. بالعکس، اگر دما بالاتر از حد مجاز باشد، برد مشعل را خاموش یا شعله را کم میکند. این فرایند به صورت پیوسته و در بازههای زمانی کوتاه تکرار میشود تا دمای آب همیشه پایدار باقی بماند.
ما در این مقاله در رابطه با اینکه ترمیستورNTC یا ان تی سی چیست؟ به صورت مفصل صحبت کرده ایم.
نقش ترمیستور در ثابت نگه داشتن دمای آب پکیج
ثابت ماندن دمای آب مصرفی و گرمایشی، یکی از مهمترین عملکردهای ترمیستور در پکیج است. بدون ترمیستور یا در صورت خرابی آن، سیستم کنترل دما قادر به تنظیم دقیق شعله نیست و دمای آب نوسان خواهد داشت.
این نوسان دمایی علاوه بر کاهش راحتی کاربر، باعث افزایش مصرف انرژی و استهلاک سایر قطعات میشود. ترمیستور با ارسال اطلاعات دقیق و لحظهای، امکان کنترل دقیق و بهینه دما را فراهم میکند که باعث افزایش طول عمر پکیج و کاهش هزینههای مصرفی میشود.
چرا خرابی ترمیستور باعث اختلال در عملکرد پکیج میشود؟
ترمیستور معیوب نمیتواند اطلاعات دقیق و پایدار درباره دمای آب به برد ارسال کند. این مسئله باعث میشود برد فرمانهای اشتباه صادر کند؛ مثلاً ممکن است مشعل بدون دلیل روشن یا خاموش شود یا دمای آب به شدت نوسان کند.
همچنین، خرابی ترمیستور معمولاً باعث فعال شدن سیستمهای حفاظتی میشود و پکیج خاموش میشود تا از آسیبهای احتمالی جلوگیری کند. در بسیاری از مواقع، خطاهای مربوط به ترمیستور روی نمایشگر پکیج ظاهر میشود که نشانهای واضح برای کاربران و تعمیرکاران است.
کلیک کنید: ترمیستور PTCچیست؟انواع ترمیستورPTC،مقاومتPTC
نشانهها و علائم ترمیستور سالم و معیوب در پکیج
علائم ترمیستور سالم
- دمای آب ثابت و پایدار در محدوده تنظیمشده
- عملکرد نرم و بدون نوسان مشعل
- عدم نمایش خطاهای دمایی
- عملکرد روان پمپ و شیر گاز
علائم ترمیستور معیوب
- نوسان دمای آب و تغییرات ناگهانی
- روشن و خاموش شدن مکرر پکیج
- نمایش کدهای خطای دمایی روی نمایشگر
- عدم گرم شدن کافی آب یا قطع مکرر مشعل
روشهای تشخیص سالم بودن ترمیستور پکیج
- تست مقاومت در دمای محیط: با استفاده از مولتیمتر دیجیتال مقاومت ترمیستور را اندازهگیری کنید. مقدار مقاومت باید مطابق دیتاشیت یا بازه استاندارد باشد.
- بررسی تغییر مقاومت با افزایش دما: با گرم کردن آرام ترمیستور (مثلاً با دست یا باد گرم ملایم)، باید کاهش مقاومت مشاهده شود؛ این کاهش باید تدریجی و بدون نوسان باشد.
- تست خارج از مدار: بهترین روش تست، جدا کردن ترمیستور از مدار و انجام تستها خارج از دستگاه است تا اثر مقاومتهای موازی حذف شود.
- بررسی نوسانات غیرعادی: هرگونه نوسان شدید یا مقاومت ثابت نشانه خرابی است.
تفاوت خرابی ترمیستور با مشکلات برد الکترونیکی پکیج
خرابی ترمیستور معمولاً باعث بروز خطاهای دمایی، نوسان عملکرد و خاموشیهای مکرر میشود، اما خرابی برد معمولاً با عدم پاسخ به تنظیمات، خاموشی کامل یا نمایش خطاهای متنوع و پی در پی همراه است. تشخیص صحیح این دو مورد کمک میکند تعمیرکاران سریعتر مشکل را بیابند و هزینه تعمیر را کاهش دهند.
زمان مناسب برای تعویض ترمیستور پکیج
اگر تستها نشان دهند که مقاومت ترمیستور تغییر مناسبی با دما ندارد یا مقاومت آن خارج از بازه استاندارد است، لازم است ترمیستور تعویض شود. استفاده از ترمیستور نیمسوز یا معیوب باعث ناپایداری در سیستم و افزایش استهلاک سایر قطعات میشود.
تعویض به موقع ترمیستور، عملکرد بهینه پکیج را تضمین میکند و از هزینههای اضافی جلوگیری میکند.
سوالات متداول
۱. ترمیستور پکیج چیست و چرا مهم است؟
ترمیستور یک سنسور دما است که تغییر مقاومت آن با دمای آب، اطلاعاتی به برد الکترونیکی میدهد تا دمای آب کنترل شود و سیستم به درستی کار کند.
۲. چگونه بفهمیم ترمیستور پکیج سالم است؟
با اندازهگیری مقاومت آن در دمای محیط و بررسی تغییر مقاومت هنگام گرم شدن ترمیستور؛ اگر تغییر مقاومت بهصورت تدریجی و منطقی باشد، سالم است.
۳. آیا میتوان بدون جدا کردن ترمیستور آن را تست کرد؟
تست داخل مدار ممکن است نتایج نادرستی بدهد، بهترین روش جدا کردن ترمیستور و تست خارج از مدار است.
۴. خرابی ترمیستور چه علائمی دارد؟
نوسان دمای آب، روشن و خاموش شدن مکرر پکیج، نمایش کد خطا و گرم نشدن آب از علائم رایج است.
۵. تعویض ترمیستور چقدر هزینه دارد و چقدر زمان میبرد؟
تعویض ترمیستور نسبتاً ساده است و هزینه و زمان آن بستگی به مدل پکیج دارد، اما معمولاً در کمتر از یک ساعت انجام میشود.
