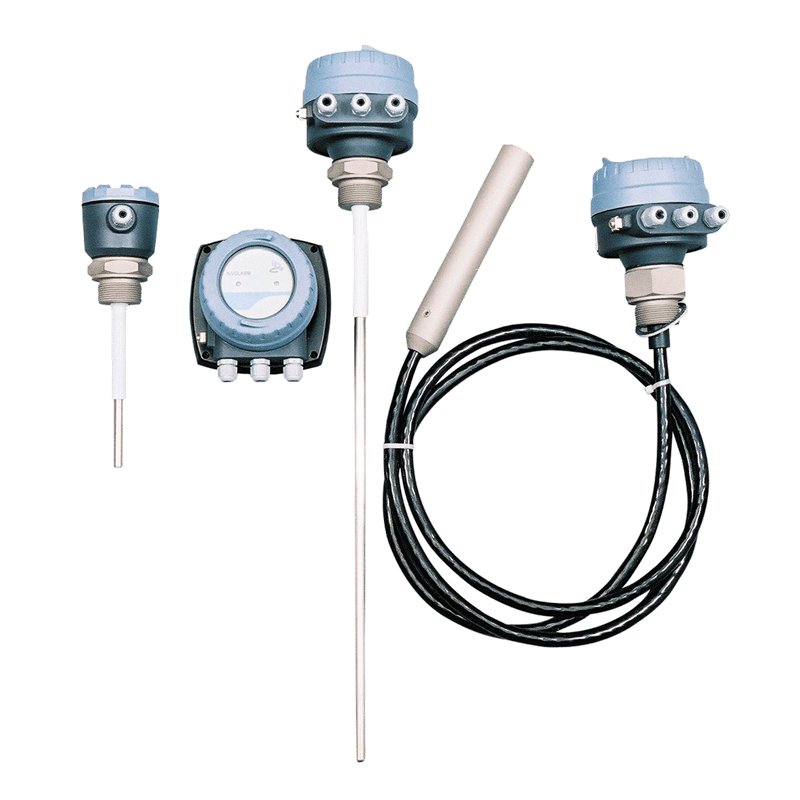

لول سوئیچ خازنی (Capacitive Level Switch) به‌عنوان یکی از پرکاربردترین سنسورهای کنترل سطح در صنعت، قابلیت تشخیص وجود یا عدم وجود مواد (اعم از مایعات یا جامدات) در یک نقطه خاص از مخزن را دارد و عمدتاً به دلیل قیمت مناسب، بدون قطعات متحرک بودن، حساسیت بالا و قابلیت نصب آسان، مورد توجه بسیاری از صنایع، کاربران نیمه‌حرفه‌ای و حتی پروژه‌های آموزشی قرار گرفته است. با این حال، نکته‌ای که بسیاری از کاربران هنگام خرید یا انتخاب این سنسور نادیده می‌گیرند، سازگاری دقیق لول سوئیچ خازنی با نوع سیال، جنس و ساختار فیزیکی مخزن است.
در این مقاله، به‌صورت کاملاً فنی و در عین حال قابل درک، توضیح خواهیم داد که چه مخازنی برای نصب لول سوئیچ خازنی مناسب نیستند، دلایل علمی آن چیست، و در هر مورد چه جایگزینی پیشنهاد می‌شود؛ پس اگر شما هم قصد خرید یا نصب لول سوئیچ خازنی دارید، حتماً این راهنما را تا انتها مطالعه کنید.
لول سوئیچ خازنی چگونه کار می‌کند؟
لول سوئیچ خازنی بر اساس اصل تغییر ظرفیت الکتریکی بین الکترود سنسور و سطح مرجع (معمولاً بدنه مخزن) کار می‌کند. هر ماده‌ای دارای یک ضریب دی‌الکتریک خاص است که وقتی وارد میدان الکتریکی سنسور می‌شود، باعث تغییر در ظرفیت خازنی مدار داخلی سنسور می‌شود. این تغییر، توسط مدار آشکارساز به‌عنوان وجود یا عدم وجود ماده در آن نقطه تفسیر شده و خروجی دیجیتال (روشن یا خاموش) به کاربر می‌دهد.
در نتیجه، موفقیت عملکرد این سنسور به عوامل متعددی بستگی دارد که در صورت عدم توجه، ممکن است سنسور اصلاً عمل نکند یا عملکرد ناپایدار داشته باشد.
خواندن این مقاله را از دست ندهید: خازن چیست و چطور کار می‌کند؟
مهم‌ترین عوامل ناسازگاری لول سوئیچ خازنی با برخی مخازن
در شرایط خاصی، استفاده از لول سوئیچ خازنی ممکن است نتیجه مطلوب نداشته باشد. این شرایط به‌طور عمده در موارد زیر خلاصه می‌شوند:
- جنس دیواره مخزن عایق باشد (مثلاً پلاستیک یا تفلون)
- ضریب دی‌الکتریک سیال بسیار پایین باشد (مثلاً روغن یا مواد پودری با چگالی پایین)
- ضخامت دیواره مخزن زیاد باشد
- بر روی دیواره داخلی مخزن، لایه‌هایی از رسوب، کف یا چربی وجود داشته باشد
- مخزن دارای دمای بسیار بالا یا شرایط ویژه فرآیندی باشد
- وجود رطوبت یا بخار در محیط، باعث تداخل عملکرد شود
در ادامه، به بررسی کامل هر یک از این شرایط و معرفی مخازن ناسازگار با لول سوئیچ خازنی می‌پردازیم.
این مخازن برای لول سوئیچ خازنی مناسب نیستند:
| نوع مخزن / سیال | دلیل ناسازگاری با لول سوئیچ خازنی | راهکار جایگزین پیشنهادی |
|---|---|---|
| مخازن پلی‌اتیلن یا پلی‌پروپیلن ضخیم | جنس دیواره نارساناست و میدان خازنی از آن عبور نمی‌کند | استفاده از لول سوئیچ مکانیکی یا نصب داخلی |
| مخازن دارای مایعات با εr کمتر از 2 (مثل روغن‌های سبک، دیزل، گازوئیل) | تغییر ظرفیت بسیار کم، عدم شناسایی دقیق | استفاده از لول سوئیچ ارتعاشی یا راداری |
| مخازن پودری با چگالی پایین (آرد، نشاسته، پودر PVC) | تراکم پایین باعث ظرفیت ضعیف می‌شود | لول سوئیچ لرزشی یا راداری مخصوص پودر |
| مخازن با دیواره‌های ضخیم عایق و بدون اتصال به زمین (ارت) | عدم وجود مرجع زمین، سنسور عمل نمی‌کند | افزودن صفحه مرجع رسانا یا استفاده از سنسور داخلی |
| مخازن با دمای بالای 80°C | عملکرد خازن داخلی ناپایدار می‌شود | انتخاب لول سوئیچ مقاوم به دما یا غیر تماسی (راداری) |
| مخازن با کف یا گازهای متراکم در سطح سیال | کف یا بخار باعث شناسایی اشتباه سطح می‌شود | استفاده از لول سوئیچ فلوتمتری یا آلتراسونیک |
چرا در مخازن پلاستیکی، لول سوئیچ خازنی پاسخ نمی‌دهد؟
یکی از بیشترین گزارش‌های خرابی یا عملکرد نادرست لول سوئیچ خازنی، مربوط به زمانی است که کاربر سعی می‌کند این سنسور را روی بدنه بیرونی یک مخزن پلاستیکی نصب کند. از آنجایی که پلاستیک یک ماده عایق است، میدان الکتریکی سنسور نمی‌تواند به داخل مخزن نفوذ کند تا حضور ماده را تشخیص دهد.
راهکار: برای این مخازن، یا باید از مدل‌هایی استفاده شود که درون مخزن نصب می‌شوند (insertion type)، یا از لول سوئیچ‌های ارتعاشی یا شناور استفاده گردد.
کلیک کنید: چرا لول سوئیچ خازنی انتخاب اول صنایع مدرن است؟
لول سوئیچ خازنی و مایعات با دی‌الکتریک پایین
در سیالاتی مانند روغن‌های سبک، سوخت‌های نفتی، یا حلال‌های آلی، ضریب دی‌الکتریک پایین باعث می‌شود تغییر ظرفیت خازنی بسیار کم باشد. در این حالت، سنسور نمی‌تواند به درستی حضور سیال را تشخیص دهد و یا دائم در وضعیت False قرار می‌گیرد.
پیشنهاد: استفاده از لول سوئیچ ارتعاشی (Tuning Fork) یا سنسور راداری برای این موارد گزینه‌ای مطمئن و پایدار است.
سیالات کف‌زا یا دارای بخار:
اگر سطح مایع شما همیشه دارای حباب، کف یا بخار باشد، سنسور خازنی ممکن است سیگنال‌های متناقض دریافت کند. چون کف یا گاز دی‌الکتریک متفاوتی نسبت به مایع اصلی دارند.
راهکار پیشنهادی: استفاده از لول سوئیچ آلتراسونیک یا سنسور فلوتمتری که تحت‌تأثیر ویژگی دی‌الکتریک نیستند.
اشتباهات رایج در استفاده از لول سوئیچ خازنی (حتماً بخوانید)
لول سوئیچ‌های خازنی ابزارهای بسیار حساسی هستند که اگر به درستی انتخاب و نصب نشوند، عملکرد ناپایدار یا حتی خرابی کامل دارند. در ادامه مهم‌ترین اشتباهاتی که معمولاً هنگام استفاده از این سنسورها دیده می‌شود را بررسی می‌کنیم تا شما بتوانید با آگاهی کامل بهترین نتیجه را بگیرید:
1. نصب لول سوئیچ خازنی روی بدنه‌های عایق (مثلاً مخازن پلاستیکی یا فایبرگلاس)
یکی از رایج‌ترین اشتباهات، نصب سنسور روی بدنه‌ای است که خاصیت عایقی دارد و میدان خازنی را نمی‌تواند منتقل کند. در این حالت، سنسور عملاً قادر به تشخیص سطح نیست چون ظرفیت خازنی تغییر نمی‌کند.
راهکار: سنسور را به داخل مخزن ببرید یا از نوع دیگری از لول سوئیچ استفاده کنید.
2. عدم توجه به ضریب دی‌الکتریک سیال
اگر سیال دارای ضریب دی‌الکتریک بسیار پایین باشد، مثلاً روغن‌های سبک یا گازوئیل، تغییر ظرفیت بسیار ناچیز است و سنسور واکنش درستی نشان نمی‌دهد.
راهکار: انتخاب سنسورهای مخصوص سیالات با دی‌الکتریک پایین مانند لول سوئیچ ارتعاشی یا راداری.
3. نصب بدون اتصال زمین (ارت) صحیح
لول سوئیچ‌های خازنی نیاز به یک مدار مرجع دارند که معمولاً از طریق بدنه مخزن یا اتصال زمین تامین می‌شود. اگر این اتصال درست برقرار نشود، سنسور سیگنال‌های نادرست می‌دهد.
راهکار: حتماً از اتصال زمین استاندارد و مناسب استفاده کنید.
4. استفاده در محیط‌های دارای کف یا بخار زیاد
کف، حباب یا بخار روی سطح مایع باعث تغییر ناپایدار در ظرفیت می‌شود که سنسور ممکن است آن را اشتباه تفسیر کند.
راهکار: در این شرایط از سنسورهای آلتراسونیک یا راداری استفاده شود.
5. نادیده گرفتن دمای کاری سنسور
در محیط‌های دمای بالا، خصوصاً بالای 80 درجه سانتی‌گراد، عملکرد لول سوئیچ خازنی ممکن است کاهش یابد یا سنسور آسیب ببیند.
راهکار: انتخاب سنسورهای مقاوم به دما یا استفاده از نوع غیرتماسی.
6. عدم تنظیم دقیق حساسیت سنسور
هر لول سوئیچ خازنی تنظیمات مخصوص خود را دارد که باید متناسب با جنس و ضخامت دیواره مخزن و نوع سیال انجام شود. عدم تنظیم درست باعث عملکرد نادرست و نویز در خروجی می‌شود.
7. استفاده در مخازن با دیواره ضخیم بدون در نظر گرفتن تاثیر فاصله
افزایش ضخامت دیواره مخزن باعث کاهش میدان الکتریکی می‌شود و سنسور نمی‌تواند به درستی سطح را تشخیص دهد.
راهکار: استفاده از سنسورهای قوی‌تر یا نصب داخل مخزن.
8. عدم توجه به نوع سیال (مایع یا جامد)
لول سوئیچ خازنی برای هر دو نوع سیال (مایع و جامد) قابل استفاده است اما باید مدل مناسب با نوع سیال و چگالی انتخاب شود.
مطالعه کنید: سنسور خازنی چیست؟ وانواع سنسورهای خازنی کدامند؟
چه زمانی از لول سوئیچ خازنی استفاده کنیم؟
لول سوئیچ خازنی اگر به‌درستی انتخاب و نصب شود، در بسیاری از کاربردهای زیر ایده‌آل است:
- مخازن فلزی حاوی مایعات رسانا (آب، اسیدها، مواد شیمیایی)
- مخازن ذخیره سیمان، خاک، پودرهای صنعتی با چگالی متوسط به بالا
- سیستم‌های اتوماسیون صنعتی با نیاز به پاسخ سریع
- کاربردهایی که وجود یا عدم وجود ماده مهم است (نه سطح دقیق)
اگر قصد خرید لول سوئیچ خازنی دارید، اول از همه باید جنس بدنه مخزن، نوع سیال و شرایط کاری را بررسی کنید. اگر مخزن شما دارای یکی از شرایط ناسازگار بالا است، بهتر است سراغ گزینه‌های جایگزین مثل لول سوئیچ ارتعاشی، راداری یا مکانیکی بروید. انتخاب صحیح سنسور، از بروز خطا، خاموشی سیستم، آسیب به تجهیزات و هزینه‌های دوباره‌کاری جلوگیری می‌کند.
