فلومتر التراسونیک کلمپی یکی از پیشرفتهترین ابزارهای اندازهگیری جریان سیالات در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، آب و فاضلاب و صنایع شیمیایی محسوب میشود. ویژگی منحصر به فرد این فلومتر این است که میتواند بدون تماس مستقیم با سیال و بدون نیاز به قطع جریان یا برش لوله، دبی سیال را با دقت بالا اندازهگیری کند. اما برای اینکه این عملکرد دقیق و پایدار حاصل شود، لازم است که هر جزء فلومتر بهطور کامل شناخته شده و به درستی نصب و نگهداری شود. در این مقاله، تمامی اجزا و نحوه عملکرد آنها بررسی میشود تا کاربران، نصابان و مهندسان ابزار دقیق بتوانند با اطلاعات جامع، نصب، نگهداری و بهرهبرداری بهینهای از دستگاه داشته باشند.
تعریف فلومتر التراسونیک کلمپی

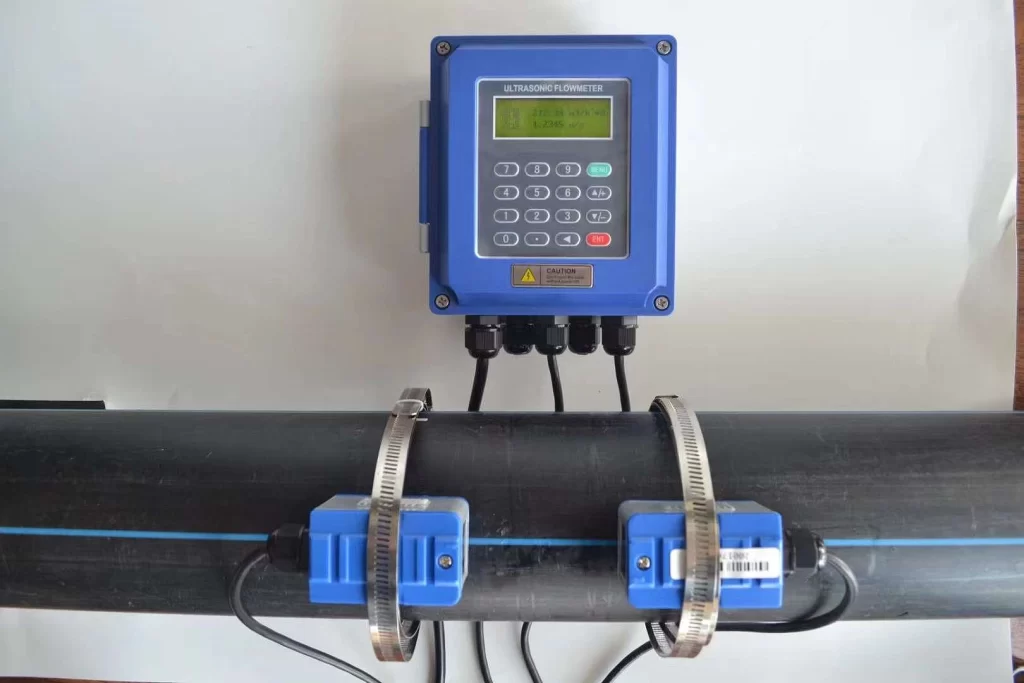

فلومتر کلمپی (Clamp-on Ultrasonic Flowmeter) دستگاهی است که امواج فراصوت را از طریق سنسورهای نصب شده روی لوله به سیال ارسال میکند و با تحلیل امواج بازتاب شده، سرعت جریان و دبی سیال را اندازهگیری مینماید. تفاوت اصلی آن با فلومترهای اینلاین این است که هیچگونه تماس مستقیم با سیال ندارد و نیازی به برش لوله یا توقف جریان نیست.
عملکرد فلومتر التراسونیک کلمپی
فناوریهای مورد استفاده
- اثر داپلر (Doppler):
- سنسورها امواج فراصوت را به داخل سیال ارسال میکنند.
- امواج پس از برخورد به ذرات معلق یا حبابها بازتاب میشوند.
- تغییر فرکانس امواج بازتابی توسط واحد پردازش تحلیل میشود تا سرعت جریان محاسبه گردد.
- مناسب سیالات گلآلود یا حاوی ذرات معلق.
- ترانزیت تایم (Transit Time):
- دو سنسور امواج را بین یکدیگر ارسال و دریافت میکنند.
- اختلاف زمان رفت و برگشت موج بین دو سنسور اندازهگیری و سرعت جریان محاسبه میشود.
- بیشتر برای سیالات شفاف و بدون ذرات معلق استفاده میشود.
عملکرد سیستم
- سنسورها: ارسال و دریافت امواج فراصوت
- ژل کوپلینگ: بهینهسازی انتقال موج از سنسور به لوله
- کابلها: انتقال سیگنال با حداقل نویز به واحد پردازش
- واحد پردازش: تحلیل سیگنال و محاسبه دبی جریان
- این هماهنگی باعث میشود فلومتر کلمپی حتی در خطوط با سیالات پیچیده، عملکرد دقیق و پایدار داشته باشد.
خواندن این مقاله را از دست ندهید: فلومتر التراسونیک چیست وانواع آن کدامند؟
اجزای فلومتر التراسونیک کلمپی
۱. سنسورهای کلمپی (Clamp-on Sensors)
تعریف و ساختار
سنسورهای کلمپی قلب فلومتر التراسونیک هستند و مستقیماً روی لوله نصب میشوند، بدون اینکه با جریان سیال تماس مستقیم داشته باشند. طراحی کلمپی این سنسورها امکان نصب سریع، بدون توقف جریان و بدون برش لوله را فراهم میکند. سنسورها معمولاً شامل یک محفظه محافظ، کریستالهای پیزوالکتریک برای تولید و دریافت امواج فراصوت، و مکانیزم کلمپی برای فیکس شدن روی لوله هستند.
عملکرد فنی
عملکرد سنسور بر اساس یکی از دو فناوری زیر است:
- اثر داپلر (Doppler):
- سنسور امواج فراصوت را به داخل سیال ارسال میکند.
- امواج پس از برخورد با ذرات معلق، حبابها یا ذرات معلق در سیال بازتاب میشوند.
- واحد پردازش تغییر فرکانس این بازتابها را تحلیل میکند و سرعت جریان سیال را محاسبه میکند.
- این فناوری برای سیالات گلآلود یا حاوی ذرات معلق بسیار مناسب است.
- ترانزیت تایم (Transit Time):
- در این روش، دو سنسور امواج فراصوت را بین یکدیگر ارسال و دریافت میکنند.
- اختلاف زمان رفت و برگشت موج بین دو سنسور تحلیل میشود تا سرعت جریان سیال تعیین شود.
- این روش برای سیالات شفاف و بدون ذرات استفاده میشود اما در نسخههای مدرن ترکیبی نیز قابل اجراست.
نکات نصب و بهرهبرداری
- سنسورها باید دقیقاً همتراز با محور لوله نصب شوند، زیرا هر گونه انحراف باعث کاهش دقت میشود.
- محل نصب باید حداقل چند برابر قطر لوله از شیرها، زانوییها و منابع آشفتگی جریان فاصله داشته باشد.
- در خطوط دارای ارتعاش یا نوسانات شدید جریان، تثبیت مکانیکی سنسور ضروری است.
۲. واحد پردازش (Transmitter / Converter)
تعریف و عملکرد
واحد پردازش، مغز فلومتر کلمپی است که سیگنالهای دریافتی از سنسورها را دریافت، پردازش و به دبی حجمی یا جرمی تبدیل میکند. این واحد شامل بردهای الکترونیکی و الگوریتمهای پیشرفته تحلیل سیگنال است که توانایی تفکیک امواج بازتاب شده واقعی از نویز محیطی را دارد.
قابلیتها و ویژگیها
- نمایش دبی جریان روی صفحه دیجیتال با دقت بالا.
- تنظیم پارامترهای مرتبط با قطر لوله، نوع سیال و ویژگیهای جریان برای افزایش دقت.
- تولید خروجیهای دیجیتال و آنالوگ برای اتصال به سیستمهای PLC، DCS و SCADA.
- امکان ثبت دادهها برای تحلیل بلندمدت و پایش وضعیت فرآیند.
نکات مهم
- پارامترهای واحد پردازش باید مطابق با مشخصات واقعی سیال و لوله تنظیم شود تا دقت اندازهگیری حداکثر شود.
- بهروزرسانی نرمافزار و فریمور واحد پردازش به بهبود عملکرد و کاهش خطا کمک میکند.
۳. کابلها و اتصالات
تعریف و عملکرد
کابلها مسئول انتقال سیگنال از سنسورها به واحد پردازش هستند و کیفیت آنها تاثیر مستقیم بر دقت نهایی دارد.
نکات نصب و نگهداری
- مسیر عبور کابلها باید از منابع نویز الکترومغناطیسی و ارتعاشات مکانیکی دور باشد.
- طول کابلها باید مطابق با مشخصات سازنده باشد تا افت سیگنال به حداقل برسد.
- اتصالات باید مقاوم، ضد آب و ایمن باشند تا در محیطهای صنعتی پرچالش، عملکرد صحیح حفظ شود.
۴. ژل کوپلینگ (Coupling Gel)
تعریف و عملکرد
ژل کوپلینگ به عنوان رابط بین سنسور و سطح لوله عمل میکند و باعث میشود امواج فراصوت با حداقل تلفات وارد لوله و سیال شوند.
نقش فنی
- کاهش نویز و افزایش کیفیت سیگنال امواج فراصوت.
- جلوگیری از ایجاد فاصله هوا بین سنسور و لوله.
- افزایش دقت اندازهگیری جریان حتی در خطوط دارای رسوب یا خوردگی سطح لوله.
نکات کاربردی
- نوع ژل باید با جنس لوله و نوع سیال سازگار باشد.
- مقدار ژل کافی برای تماس کامل سنسور با سطح لوله استفاده شود.
۵. بدنه و محفظه محافظ
تعریف و عملکرد
بدنه فلومتر و محفظه محافظ سنسورها، دستگاه را در برابر شرایط محیطی سخت مانند رطوبت، گرد و غبار، ضربه و خوردگی محافظت میکند.
ویژگیها
- مقاومت در برابر دمای بالا، فشار و خوردگی.
- امکان نصب آسان و سریع سنسورها.
- حفظ ثبات و دقت عملکرد سنسورها در طول زمان.
۶. نحوه عملکرد کل سیستم
تمام اجزا فلومتر کلمپی با هماهنگی کامل عمل میکنند:
- سنسورها امواج فراصوت را ارسال و دریافت میکنند.
- ژل کوپلینگ انتقال موج را بهینه میکند.
- کابلها سیگنالها را به واحد پردازش منتقل میکنند.
- واحد پردازش دادهها را تحلیل کرده و دبی جریان را محاسبه میکند.
مزایای فلومتر التراسونیک کلمپی
- نصب سریع و بدون توقف جریان
- اندازهگیری دقیق حتی در سیالات گلآلود یا دارای ذرات معلق
- عدم تماس مستقیم با سیال و کاهش نیاز به نگهداری
- انعطافپذیری در انواع لولهها و قطرهای مختلف
- قابلیت اتصال به سیستمهای کنترل و مانیتورینگ صنعتی
معایب فلومتر التراسونیک کلمپی
- دقت پایینتر نسبت به فلومترهای اینلاین در جریانهای بسیار کم
- نیاز به سطح صاف و مناسب لوله برای نصب سنسورها
- حساسیت به حبابهای زیاد یا تغییرات شدید دمایی و فشار در برخی کاربردها
کاربردهای فلومتر التراسونیک کلمپی
- صنایع آب و فاضلاب: پایش جریان فاضلاب و آب خام
- صنایع نفت و گاز: اندازهگیری جریان نفت خام و میعانات
- پتروشیمی و صنایع شیمیایی: پایش سیالات خورنده و گلآلود
- صنایع غذایی: اندازهگیری مخلوطهای مایع و نیمهجامد
- نیروگاهها: پایش جریان آب خنککننده و بخار
نکات کاربردی و نصب صحیح
- سنسورها حداقل چند برابر قطر لوله از زانویی یا شیر فاصله داشته باشند
- استفاده از ژل مناسب و کافی برای کاهش خطای اندازهگیری
- کابلها مسیر مشخص و بدون نویز داشته باشند
- واحد پردازش مطابق با پارامترهای واقعی سیال و لوله تنظیم شود
پرسشهای متداول (FAQ)
۱. فلومتر کلمپی چگونه جریان سیال را اندازهگیری میکند؟
با ارسال امواج فراصوت و تحلیل بازتاب از ذرات معلق یا حبابها، سرعت و دبی جریان محاسبه میشود.
۲. نصب سنسورها چگونه انجام میشود؟
سنسورها روی لوله نصب میشوند و باید تراز و در فاصله مناسب از شیرها و زانوییها باشند.
۳. مزایای استفاده از فلومتر کلمپی چیست؟
نصب آسان، عدم تماس مستقیم با سیال، دقت بالا در سیالات گلآلود و امکان اتصال به سیستمهای کنترل صنعتی.
۴. معایب آن چیست؟
دقت پایینتر در جریانهای بسیار کم، نیاز به سطح صاف لوله و حساسیت به حبابها یا تغییرات شدید دمایی.
