در دنیای صنعتی امروزی که فرآیندهای کنترل سطح مواد در مخازن، سیلوها، تانک‌ها و سایر محفظه‌های ذخیره‌سازی از اهمیت بسزایی برخوردار است، وجود ابزار دقیق، مطمئن و قابل اطمینان برای اندازه‌گیری و کنترل سطح مواد، یک ضرورت اساسی به شمار می‌رود. در این میان، لول سوئیچ دیافراگمی که گاهی به صورت مترادف از عبارت سطح‌سنج دیافراگمی استفاده می‌شود، به عنوان یک تجهیز مکانیکی-فشاری شناخته شده است. این دستگاه بر پایه تغییر فشار و تغییر شکل دیافراگم حساس به سطح، توانسته است جایگاه بسیار ویژه‌ای را در صنایع مختلف به خود اختصاص دهد. این تجهیز، به واسطه ساختار ساده، استحکام بالا، قابلیت عملکرد در شرایط محیطی سخت و قیمت مقرون‌به‌صرفه، به عنوان یکی از پرکاربردترین ابزارهای اندازه‌گیری و کنترل سطح در انواع مواد پودری، گرانولی و حتی مایعات نیمه‌چسبنده شناخته می‌شود.
عملکرد این تجهیز بر اساس تبدیل تغییرات فشاری ناشی از تماس مستقیم سطح ماده با دیافراگم حساس آن استوار است؛ به گونه‌ای که با رسیدن سطح ماده به نقطه تعیین شده، تغییر فشار روی دیافراگم باعث فعال شدن مکانیزم داخلی سوئیچ شده و در نهایت سیگنال الکتریکی یا مکانیکی به سیستم کنترل ارسال می‌گردد. این قابلیت، امکان اتوماسیون فرآیندهای صنعتی، جلوگیری از سرریز یا ته‌ریزی مواد و بهینه‌سازی مصرف منابع را به صورت کاملاً هوشمندانه فراهم می‌آورد.
ما در این مقاله در رابطه با لول سوئیچ ،انواع لول سوئیچ و کاربردهای آن‌ها مفصل صحبت کرده ایم.

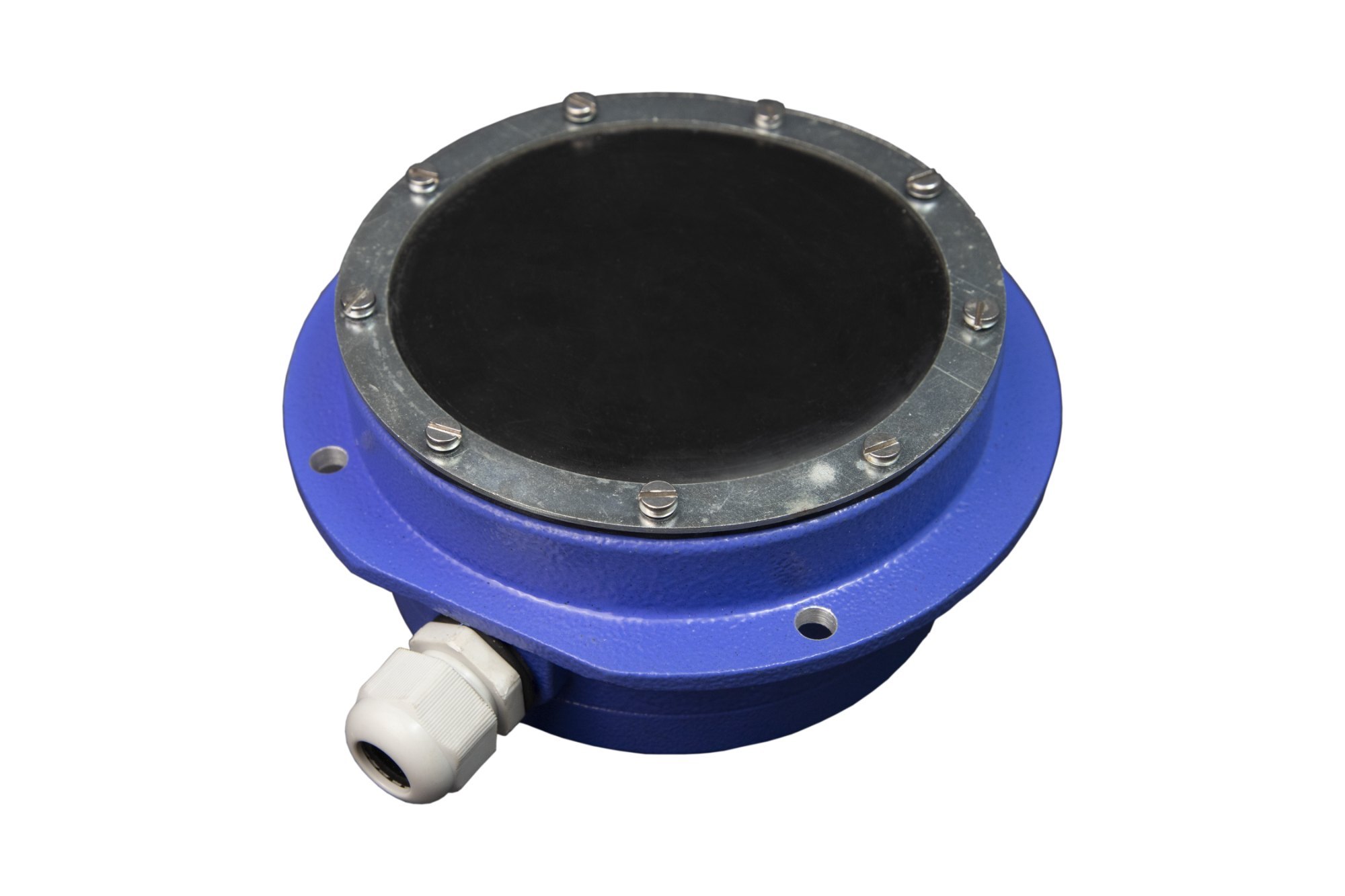

ساختار فنی و اجزای لول سوئیچ دیافراگمی
برای درک بهتر نحوه عملکرد و قابلیت‌های لول سوئیچ دیافراگمی، لازم است اجزای اصلی آن را به صورت کاملاً دقیق و تخصصی بررسی کنیم:
دیافراگم حساس (Diaphragm):
هسته اصلی این تجهیز را دیافراگم تشکیل می‌دهد که معمولاً از موادی با خاصیت انعطاف‌پذیری بالا و مقاومت مکانیکی و شیمیایی مناسب ساخته می‌شود. موادی مانند لاستیک‌های صنعتی، تفلون (PTFE) یا فولاد ضدزنگ فنردار از متداول‌ترین انتخاب‌ها هستند. این دیافراگم به گونه‌ای طراحی شده که مستقیماً با سطح ماده درون مخزن در تماس باشد و در اثر فشار ناشی از وزن یا تماس ماده، تغییر شکل مکانیکی آن صورت گیرد.
بدنه فلزی محافظ (Housing):
بدنه اصلی که معمولاً از آلومینیوم، فولاد ضدزنگ یا فلزات مقاوم دیگر ساخته می‌شود، وظیفه حفاظت از اجزای داخلی، جلوگیری از ورود گرد و غبار، رطوبت و سایر عوامل محیطی را دارد. طراحی این بخش باید به گونه‌ای باشد که علاوه بر مقاومت بالا، امکان نصب آسان و ایمن را نیز فراهم کند.
مکانیزم سوئیچینگ داخلی (Switch Mechanism):
بسته به نوع و مدل لول سوئیچ، این بخش ممکن است شامل میکروسوئیچ‌های الکتریکی، سنسورهای فشار الکترونیکی یا حتی سوئیچ‌های مغناطیسی باشد که تغییر وضعیت دیافراگم را به سیگنال خروجی قابل پردازش توسط سیستم کنترل تبدیل می‌کنند.
مکانیسم بازگشت (Return Mechanism):
برای اطمینان از عملکرد صحیح و بازگشت دیافراگم به حالت اولیه پس از تغییر فشار، معمولاً از فنرها یا سایر مکانیزم‌های بازگرداننده استفاده می‌شود تا در صورت پایین آمدن سطح ماده، دیافراگم به موقعیت استراحت بازگردد و امکان تشخیص سطح پایین نیز فراهم شود.
اتصالات الکتریکی (Electrical Connectors):
این بخش شامل ترمینال‌ها، کانکتورها و کابل‌های خروجی است که سیگنال‌های تولید شده توسط مکانیزم سوئیچینگ را به سیستم کنترل یا تجهیزات جانبی منتقل می‌کند.
اصول عملکرد لول سوئیچ دیافراگمی
لول سوئیچ دیافراگمی به گونه‌ای طراحی شده که با رسیدن سطح ماده به محل قرارگیری دیافراگم، نیروی مکانیکی ایجاد شده ناشی از فشار سطح ماده باعث خم شدن یا جابه‌جایی دیافراگم شود. این جابه‌جایی، مکانیزم داخلی سوئیچ را فعال کرده و بسته به نوع طراحی، سیگنال‌های الکتریکی یا مکانیکی را ایجاد می‌کند.
برای مثال، در حالت‌های متداول:
- مدل‌های مکانیکی: خم شدن دیافراگم باعث فشردن میکروسوئیچ می‌شود که یک کنتاکت الکتریکی را باز یا بسته می‌کند.
- مدل‌های الکترونیکی: تغییر فشار روی دیافراگم توسط سنسور فشار یا حسگرهای مقاومت تغییر می‌یابد که سیگنال آنالوگ یا دیجیتال را به واحد کنترل ارسال می‌کند.
این فرآیند باعث می‌شود سیستم‌های کنترلی مانند PLC یا سیستم‌های هشداردهنده بتوانند به صورت خودکار وضعیت سطح را مانیتور و در صورت نیاز واکنش نشان دهند.
در راستای همین مقاله شما می توانید با انواع لول سوئیچ دیاپازونی از نظر دقت و قیمت آشنا شوید.
انواع لول سوئیچ دیافراگمی
لول سوئیچ‌های دیافراگمی بر اساس چند معیار دسته‌بندی می‌شوند که در ادامه به مهم‌ترین آن‌ها می‌پردازیم:
- بر اساس نوع خروجی:
- خروجی مکانیکی: معمولاً از میکروسوئیچ‌های مکانیکی بهره می‌برند که سیگنال ساده قطع یا وصل را تولید می‌کنند.
- خروجی الکترونیکی: شامل سنسورهای فشار دیجیتال یا آنالوگ که داده‌های دقیق‌تری از وضعیت سطح ارائه می‌دهند.
- بر اساس نوع نصب:
- نصب عمودی: معمول‌ترین نوع نصب که دیافراگم در بالا یا پایین مخزن قرار می‌گیرد.
- نصب افقی: مناسب برای مخازنی که امکان نصب عمودی ندارند یا نیاز به اندازه‌گیری سطح در نقاط جانبی دارند.
- بر اساس جنس دیافراگم:
- لاستیکی: برای مواد با خورندگی کم و شرایط محیطی متوسط.
- فلزی: برای شرایط سخت‌تر و مواد خورنده یا دمای بالا.
- تفلون (PTFE): برای مواد شیمیایی خورنده و محیط‌های خاص.
- بر اساس نوع ماده قابل اندازه‌گیری:
- مناسب برای مواد پودری و گرانولی: مانند سیمان، آرد، شکر.
- مناسب برای مایعات و مواد نیمه‌چسبنده: مانند خمیرهای غذایی یا مواد شیمیایی.
کاربردهای صنعتی لول سوئیچ دیافراگمی و سطح‌سنج دیافراگمی
این تجهیز به دلیل سازگاری بالا با محیط‌های صنعتی، در صنایع متنوعی به کار گرفته می‌شود. در ادامه برخی از مهم‌ترین کاربردها ذکر شده است:
- صنایع سیمان و مصالح ساختمانی: کنترل دقیق سطح سیلوهای ذخیره سیمان، گچ، آهک و سایر مواد معدنی پودری.
- صنایع غذایی و دارویی: اندازه‌گیری سطح مواد پودری، دانه‌ای و خمیری در مخازن تولید و بسته‌بندی.
- صنایع پتروشیمی و پالایشگاه: نظارت بر سطح مواد خام، واسطه و محصولات نهایی که ممکن است دارای ویژگی‌های خورنده باشند.
- صنایع شیمیایی: استفاده در مخازن حاوی مواد شیمیایی با شرایط دمایی و خورندگی متفاوت.
- صنایع معدن و فولاد: تشخیص سطح مواد معدنی، فلزات و مواد گرانولی که دارای وزن مخصوص بالا و شرایط محیطی سخت هستند.
- سیستم‌های خوراک‌دهی و بسته‌بندی: کنترل سطح خوراک، مواد اولیه و محصولات نیمه‌تمام.
مزایا و محدودیت‌های لول سوئیچ دیافراگمی
مزایا
- طراحی ساده و بسیار مقاوم: ساختار مکانیکی ساده این تجهیز باعث شده تا در محیط‌های سخت، گردوغبار زیاد و دماهای بالا عملکرد قابل اطمینانی داشته باشد.
- هزینه اولیه و نگهداری پایین: به دلیل نبود قطعات الکترونیکی حساس و طراحی مقاوم، هزینه‌های تعویض و تعمیر بسیار پایین است.
- عدم وابستگی به برق (در مدل‌های مکانیکی): در صورت قطع برق، همچنان عملکرد مکانیکی سوئیچ بدون اختلال ادامه دارد.
- قابلیت تنظیم دقیق نقطه سوئیچ: امکان تنظیم نقطه حساسیت و محل دقیق فعال شدن سوئیچ بر اساس نیاز فرآیند وجود دارد.
- مقاومت بالا در برابر شرایط محیطی نامساعد: گردوغبار، رطوبت، ارتعاشات و دمای بالا تأثیری بر عملکرد صحیح آن ندارد.
محدودیت‌ها
- عدم دقت بالا برای مواد با چگالی بسیار پایین: در موادی که فشار سطح پایین است، ممکن است پاسخ‌دهی دقیق وجود نداشته باشد.
- احتمال گیرکردن دیافراگم: در مواردی که ماده چسبنده باشد، امکان ایجاد رسوب یا چسبندگی روی دیافراگم و کاهش حساسیت وجود دارد.
- عدم قابلیت اندازه‌گیری پیوسته سطح: این تجهیز بیشتر به صورت سوئیچ عمل می‌کند.به همین دلیل نمی‌تواند مقدار دقیق سطح را به صورت پیوسته اندازه‌گیری کند.
- نیاز به نگهداری دوره‌ای: برای جلوگیری از گرفتگی و خرابی دیافراگم، بازدید و سرویس دوره‌ای لازم است.
نکات مهم در انتخاب و نصب لول سوئیچ دیافراگمی
انتخاب و نصب صحیح این تجهیز نیازمند توجه به جزئیات فنی و شرایط محیطی است. در ادامه به نکات کلیدی آن می پردازم:
- بررسی نوع و چگالی ماده داخل مخزن: باید مشخص شود ماده چه وزن مخصوص و ویژگی‌های فیزیکی دارد تا نوع دیافراگم و حساسیت سوئیچ متناسب انتخاب شود.
- تعیین شرایط دمایی و شیمیایی محیط: در محیط‌های خورنده یا با دمای بالا، استفاده از دیافراگم‌های مقاوم فلزی یا تفلونی ضروری است.
- موقعیت نصب دقیق: محل نصب باید به گونه‌ای باشد که دیافراگم کاملاً با سطح ماده در تماس بوده و نقاط کور یا تجمع مواد ایجاد نکند.
- تعیین نوع خروجی مورد نیاز: بسته به سیستم کنترل، نوع خروجی مکانیکی یا الکترونیکی باید انتخاب گردد.
- رعایت استانداردها و نکات ایمنی: رعایت استانداردهای مرتبط با صنایع خاص (مانند استانداردهای ضدانفجار) در انتخاب تجهیزات لازم است.
- نگهداری و سرویس دوره‌ای: برنامه‌ریزی برای بازدید منظم و بررسی وضعیت دیافراگم و اجزای داخلی جهت جلوگیری از خرابی‌های ناگهانی.
