ترموکوپل نوع S بهعنوان یکی از دقیقترین و پایدارترین سنسورهای اندازهگیری دما در صنایع دمای بالا شناخته میشود، اما واقعیت این است که عملکرد واقعی، طول عمر مفید و ثبات اندازهگیری این ترموکوپل، وابستگی مستقیمی به انتخاب صحیح متریال غلاف محافظ دارد؛ زیرا در دماهای بسیار بالا، حتی کوچکترین واکنش شیمیایی، نفوذ گازها یا عدم سازگاری حرارتی میتواند باعث آلودگی سیمهای پلاتین–رودیوم، ایجاد رانش دمایی (Thermal Drift) و کاهش شدید دقت اندازهگیری شود. از همین رو، بررسی علمی و مهندسی بهترین متریال غلاف برای ترموکوپل نوع S نهتنها برای کاربران صنعتی، بلکه برای هر مجموعهای که به اندازهگیری دقیق و پایدار دما اهمیت میدهد، یک ضرورت محسوب میشود.
نقش متریال غلاف در عملکرد ترموکوپل نوع S
در ترموکوپلهای نوع S که از آلیاژهای پلاتین–رودیوم با خلوص بالا ساخته میشوند، کوچکترین تغییر شیمیایی یا مکانیکی میتواند باعث ایجاد خطای اندازهگیری شود؛ به همین دلیل، متریال غلاف نقش فراتر از یک محافظ فیزیکی ساده دارد و عملاً بخشی از سیستم اندازهگیری دما محسوب میشود. غلاف مناسب باید از نفوذ اکسیژن، گوگرد، بخارات فلزی و عناصر خورنده جلوگیری کند، زیرا این عوامل در دماهای بالا میتوانند باعث آلودگی پلاتین، رشد دانهای (Grain Growth) و در نهایت رانش دمایی شوند.
از منظر مهندسی حرارت، تطابق ضریب انبساط حرارتی غلاف با المان ترموکوپل اهمیت بالایی دارد؛ عدم تطابق میتواند منجر به ایجاد تنشهای داخلی، ترکخوردگی غلاف و حتی شکست مکانیکی ترموکوپل شود. بنابراین، انتخاب متریال غلاف مستقیماً بر دقت، پایداری بلندمدت و عمر مفید ترموکوپل نوع S تأثیر میگذارد و نباید بهعنوان یک انتخاب جانبی یا کماهمیت تلقی شود.
غلاف ترموکوپل نقش یک سد فیزیکی و شیمیایی حیاتی را ایفا میکند که مستقیماً از المان حساس ترموکوپل در برابر شرایط مخرب محیطی محافظت میکند. متریال غلاف باید توان تحمل دماهای بسیار بالا را بدون تغییر فاز، ترکخوردگی یا واکنش شیمیایی داشته باشد و همزمان از نفوذ عناصر خورنده، بخارات فلزی و گازهای فعال به سیمهای پلاتینی جلوگیری کند. علاوه بر این، سازگاری ضریب انبساط حرارتی غلاف با ترموکوپل، نقش تعیینکنندهای در کاهش تنشهای مکانیکی و جلوگیری از شکست زودهنگام سنسور دارد؛ موضوعی که در کاربردهای مداوم و طولانیمدت صنعتی اهمیت دوچندان پیدا میکند.
خواندن این مقاله را از دست ندهید: ترموکوپل نوع S +جدول دما و ولتاژ ترموکوپل نوع S+قیمت+خرید
آلومینا (Al₂O₃)

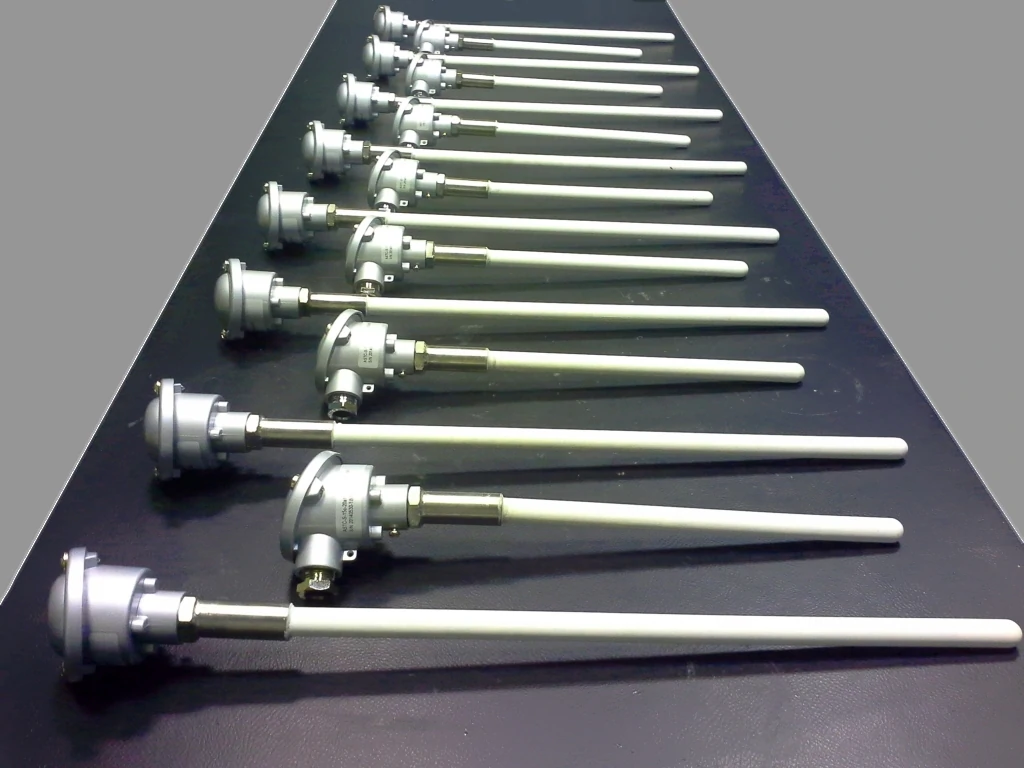

غلافهای آلومینایی با خلوص بالا، بهویژه گریدهای 99% و 99.7%، بهعنوان استاندارد طلایی برای ترموکوپل نوع S در دماهای بسیار بالا شناخته میشوند. آلومینا دارای پایداری شیمیایی بسیار بالا، مقاومت عالی در برابر اکسیداسیون و توان تحمل دما تا حدود 1600 درجه سانتیگراد است، بدون آنکه ساختار کریستالی آن دچار تغییر شود. این ویژگیها باعث میشود سیمهای پلاتین–رودیوم از هرگونه آلودگی شیمیایی در امان بمانند و دقت اندازهگیری در طول زمان حفظ شود. با این حال، شکنندگی ذاتی آلومینا ایجاب میکند که در طراحی، نصب و راهاندازی، شوکهای حرارتی ناگهانی به حداقل برسد تا از ترکخوردگی غلاف جلوگیری شود.
مولایت (Mullite)؛ انتخاب اقتصادی
مولایت یکی از متریالهای سرامیکی پرکاربرد در صنایع است که ترکیبی از آلومینا و سیلیکا را شامل میشود و به همین دلیل، مقاومت حرارتی مناسبی در کنار قیمت اقتصادیتر ارائه میدهد. این متریال معمولاً برای ترموکوپل نوع S در دماهای کمتر از 1400 درجه سانتیگراد استفاده میشود و مقاومت مکانیکی بهتری نسبت به آلومینا خالص دارد. با این وجود، پایداری شیمیایی مولایت در مقایسه با آلومینا محدودتر است و در کاربردهای فوقدقیق یا محیطهای بسیار خورنده، ممکن است باعث کاهش تدریجی دقت اندازهگیری شود؛ بنابراین استفاده از آن باید با در نظر گرفتن شرایط فرآیندی انجام گیرد.
زیرکونیا (ZrO₂)؛ راهکار تخصصی برای شوک حرارتی شدید
غلافهای زیرکونیایی به دلیل ساختار کریستالی خاص خود، مقاومت بسیار بالایی در برابر شوکهای حرارتی ناگهانی دارند و در فرآیندهایی که تغییرات سریع دما رخ میدهد، میتوانند عملکرد قابل قبولی ارائه دهند. این متریال در عین حال توان تحمل دماهای بالا را دارد، اما هزینه زیاد و حساسیت شیمیایی آن باعث شده استفاده از زیرکونیا برای ترموکوپل نوع S محدود به کاربردهای خاص و تخصصی باشد. انتخاب زیرکونیا زمانی منطقی است که شوک حرارتی اولویت بالاتری نسبت به طول عمر بسیار طولانی داشته باشد.
چرا غلاف فلزی برای ترموکوپل نوع S توصیه نمیشود؟
اگرچه برخی سوپرآلیاژهای فلزی قادر به تحمل دماهای بالا هستند، اما استفاده از غلاف فلزی برای ترموکوپل نوع S اغلب با ریسکهای جدی همراه است. نفوذ عناصر فلزی به سیمهای پلاتین–رودیوم، افزایش واکنشهای شیمیایی در دماهای بالا و کاهش پایداری بلندمدت از جمله مشکلات رایج این نوع غلافهاست. به همین دلیل، غلاف فلزی تنها در شرایط بسیار خاص و با ملاحظات مهندسی دقیق میتواند مورد استفاده قرار گیرد و در اغلب کاربردهای صنعتی توصیه نمیشود.
کلیک کنید: غلاف ترموکوپل( انواع غلاف برای دماهای بالا)
مقایسه متریالهای رایج غلاف ترموکوپل Type S
| متریال غلاف | حداکثر دمای کاری | مقاومت شیمیایی | مقاومت شوک حرارتی | طول عمر تقریبی | کاربرد پیشنهادی |
|---|---|---|---|---|---|
| آلومینا خالص | تا 1600°C | بسیار بالا | متوسط | بسیار زیاد | کورهها، ذوب فلزات، صنایع سرامیک |
| مولایت | تا 1400°C | متوسط | خوب | متوسط | فرآیندهای صنعتی کنترلشده |
| زیرکونیا | تا 1500°C | بالا | بسیار بالا | متوسط | شوک حرارتی شدید |
| سوپرآلیاژ فلزی | متغیر | پایین تا متوسط | خوب | محدود | شرایط خاص و موقت |
تأثیر خلوص متریال غلاف بر دقت ترموکوپل Type S
یکی از عوامل بسیار مهم و در عین حال کمتر توجهشده در انتخاب غلاف ترموکوپل نوع S، درصد خلوص متریال سرامیکی است. بهعنوان مثال، آلومینای 95% اگرچه از نظر ظاهری مشابه آلومینای 99% یا 99.7% به نظر میرسد، اما در دماهای بالا رفتار کاملاً متفاوتی از خود نشان میدهد. کاهش خلوص باعث افزایش تخلخل، نفوذپذیری بیشتر نسبت به گازها و در نهایت افزایش احتمال آلودگی شیمیایی سیمهای پلاتین–رودیوم میشود. این موضوع مستقیماً منجر به رانش دمایی، کاهش پایداری اندازهگیری و افت دقت ترموکوپل در کاربردهای بلندمدت خواهد شد. به همین دلیل، در کاربردهای دقیق و حساس، استفاده از غلاف آلومینای با خلوص بالا یک الزام مهندسی محسوب میشود، نه یک انتخاب اختیاری.
مطالعه کنید: مقایسه غلافهای استیل و سرامیکی در ترموکوپلها
کار متریال غلاف در محیطهای مختلف صنعتی
عملکرد غلاف ترموکوپل نوع S بهشدت به نوع محیط فرآیندی وابسته است و متریالی که در یک محیط عملکرد مناسبی دارد، ممکن است در محیط دیگر کاملاً نامناسب باشد. در محیطهای اکسیدکننده، آلومینا خالص بهترین پایداری را ارائه میدهد و از واکنشهای ناخواسته جلوگیری میکند. در محیطهای احیایی یا دارای بخارات فلزی، احتمال آلودگی شیمیایی افزایش مییابد و انتخاب غلاف باید با دقت بیشتری انجام شود. همچنین در محیطهایی که ترکیبات گوگردی وجود دارد، استفاده از غلاف نامناسب میتواند باعث تخریب سریع ترموکوپل شود. در چنین شرایطی، تحلیل دقیق محیط فرآیندی پیش از انتخاب متریال غلاف اهمیت حیاتی دارد.
انتخاب متریال مناسب بر اساس شرایط فرآیندی
انتخاب بهترین متریال غلاف برای ترموکوپل نوع S باید بر اساس شرایط واقعی فرآیند انجام شود. در محیطهای اکسیدکننده با دمای بسیار بالا، آلومینا خالص بهترین و پایدارترین انتخاب است. در فرآیندهایی که شوک حرارتی شدید وجود دارد، زیرکونیا میتواند گزینه مناسبی باشد. اگر دما کنترلشده و محدودیت هزینه مطرح باشد، مولایت انتخابی منطقی و اقتصادی خواهد بود. این رویکرد مهندسی، ضمن افزایش عمر ترموکوپل، هزینههای تعمیر و تعویض را نیز کاهش میدهد.
تأثیر انتخاب صحیح غلاف بر کاهش هزینههای نگهداری
انتخاب درست متریال غلاف برای ترموکوپل نوع S تنها یک تصمیم فنی نیست، بلکه یک تصمیم اقتصادی هوشمندانه محسوب میشود. غلاف مناسب باعث افزایش طول عمر سنسور، کاهش دفعات تعویض، جلوگیری از توقفهای ناخواسته خط تولید و کاهش هزینههای تعمیرات میشود. در مقابل، انتخاب نادرست غلاف میتواند باعث بروز خطاهای اندازهگیری، افت کیفیت محصول نهایی و افزایش هزینههای پنهان شود. از این رو، بررسی هزینه مالکیت (Total Cost of Ownership) نشان میدهد که استفاده از غلاف باکیفیت و متریال مناسب، در بلندمدت کاملاً مقرونبهصرفه است.
اشتباهات رایج در انتخاب متریال غلاف ترموکوپل Type S
یکی از اشتباهات رایج، انتخاب غلاف ارزان برای ترموکوپل گرانقیمت نوع S است که در نهایت منجر به کاهش دقت و خرابی زودهنگام سنسور میشود. نادیده گرفتن خلوص متریال، بیتوجهی به شوک حرارتی و عدم تطابق غلاف با محیط شیمیایی از دیگر خطاهای متداول هستند. انتخاب غلاف باید متناسب با حساسیت و ارزش ترموکوپل انجام شود، نه صرفاً بر اساس قیمت اولیه.
پرسشهای متداول
بهترین متریال غلاف برای ترموکوپل نوع S در دمای بسیار بالا چیست؟
در اغلب کاربردهای صنعتی با دماهای بالاتر از 1300 درجه سانتیگراد، آلومینا با خلوص بالا بهترین و پایدارترین متریال غلاف محسوب میشود، زیرا مقاومت شیمیایی و حرارتی بسیار بالایی دارد.
آیا میتوان از غلاف فلزی برای ترموکوپل نوع S استفاده کرد؟
بهطور کلی توصیه نمیشود، زیرا احتمال آلودگی پلاتین و کاهش دقت اندازهگیری وجود دارد؛ مگر در شرایط خاص با طراحی مهندسی دقیق.
تفاوت آلومینا و مولایت در غلاف ترموکوپل Type S چیست؟
آلومینا تحمل دمای بالاتر و پایداری شیمیایی بیشتری دارد، در حالی که مولایت اقتصادیتر بوده و برای دماهای کنترلشده مناسبتر است.
آیا شوک حرارتی روی انتخاب متریال غلاف تأثیر دارد؟
بله، در فرآیندهایی با تغییرات سریع دما، متریالهایی مانند زیرکونیا به دلیل مقاومت بهتر در برابر شوک حرارتی گزینه مناسبتری هستند.
انتخاب نادرست غلاف چه تأثیری بر ترموکوپل نوع S دارد؟
انتخاب اشتباه میتواند باعث کاهش دقت، افزایش رانش دمایی، تخریب زودهنگام و افزایش هزینههای تعمیر و تعویض شود.
نتیجه گیری
بهطور کلی، بهترین متریال غلاف برای ترموکوپل نوع S در دماهای بالا، آلومینا با خلوص بالا است؛ اما انتخاب نهایی همواره باید بر اساس شرایط واقعی فرآیند، نوع محیط شیمیایی، میزان شوک حرارتی و الزامات اقتصادی انجام شود. یک انتخاب مهندسیمحور و آگاهانه نهتنها دقت اندازهگیری دما را تثبیت میکند، بلکه باعث افزایش طول عمر ترموکوپل، کاهش توقفهای ناخواسته فرآیند و بهینهسازی هزینههای نگهداری خواهد شد؛ موضوعی که در صنایع حساس دمای بالا اهمیت حیاتی دارد.
بهطور کلی، بهترین متریال غلاف برای ترموکوپل نوع S در دماهای بالا، آلومینا با خلوص بالا است؛ اما انتخاب نهایی همواره به شرایط فرآیندی، نوع محیط، شوک حرارتی و الزامات اقتصادی وابسته است. یک انتخاب آگاهانه و مهندسیمحور میتواند دقت اندازهگیری را تثبیت کرده، عمر ترموکوپل را افزایش دهد و از بروز هزینههای پنهان و توقفهای ناخواسته در فرآیندهای صنعتی جلوگیری کند.
